Seria ciągników Agrokid marki Deutz-Fahr została zaprojektowana z myślą o efektywnej pracy w sektorze komunalnym oraz sadowniczym. Te kompaktowe maszyny wyróżniają się niewielkimi wymiarami, co zapewnia im wyjątkową zwrotność i umożliwia sprawne poruszanie się w trudno dostępnych dla większych ciągników miejscach. Agrokid może współpracować z różnorodnymi maszynami montowanymi na przednim, tylnym podnośniku, a także centralnie, co czyni go niezwykle uniwersalnym narzędziem pracy. Szczególną uwagę warto zwrócić na możliwość zastosowania kosiarek zawieszanych centralnie pod ciągnikiem, co jest możliwe dzięki niezależnemu uruchamianiu centralnego WOM.
Charakterystyka Silnika
Gama modeli Agrokid wyposażona jest w 4-cylindrowe silniki chłodzone cieczą, o mocach od 35 do 50 KM. Silniki te, w tym jednostki Mitsubishi spełniające wymogi normy emisji spalin Euro III, skonstruowano z myślą o pracy z pełną mocą przy wysokich prędkościach obrotowych. Posiadają układ wtryskowy z komorą wstępną oraz suchy filtr powietrza z wymiennym wkładem. Tłumik pod maską z wylotem bocznym zapewnia cichą pracę, a wydajny układ chłodzenia utrzymuje stałą temperaturę roboczą nawet w najtrudniejszych warunkach klimatycznych.
- Typ silnika: 4-cylindrowy, turbodoładowany (opcjonalnie wolnossący), chłodzony cieczą, mechaniczne sterowanie silnikiem.
- Układ wtryskowy: Mechaniczny, z komorą wstępną.
- Norma emisji spalin: Tier 3a (Euro III).
- Maksymalna moc: Od 35 do 50 KM (np. Agrokid 230 - 50 KM, Agrokid 445 - 42.16 KM (31 kW)).
- Obroty znamionowe: 3000 obr. / min.
- Pojemność silnika Agrokid 445: 1.49 l.
- Pojemność zbiornika paliwa: 28-29 l.
Modele Agrokid generują moc maksymalną przy 3000 obr./min i dysponują optymalnym przebiegiem krzywej momentu obrotowego, co oferuje dużą elastyczność w różnych pracach, także przy nagłych zmianach obciążenia. Nowoczesne rozwiązania techniczne pozwoliły zredukować zużycie paliwa do niezbędnego minimum, idąc w parze z ekonomią eksploatacji ciągnika.
Układ Napędowy i Skrzynia Biegów
Moc przenoszona jest na cztery koła za pomocą mechanicznej, zsynchronizowanej skrzyni biegów. Dostępne są dwie konfiguracje przekładni:
- 12 przełożeń do przodu i 12 do tyłu.
- 16 biegów do przodu i 16 do tyłu z superreduktorem (prędkość maksymalna 30 km/h).
Zmiana kierunku jazdy odbywa się z wyjątkową łatwością dzięki zsynchronizowanemu inwersorowi, zamontowanemu pod kierownicą. Dźwignia wyboru biegów umieszczona jest po prawej stronie kolumny kierownicy, a oddzielna dźwignia służy do zmiany zakresu prędkości jazdy. Zsynchronizowany rewers, sterowany dedykowaną dźwignią po lewej stronie kolumny kierownicy, umożliwia szybkie manewrowanie.
Blokada Mechanizmów Różnicowych
Wszystkie ciągniki Deutz-Fahr Agrokid wyposażono w 100% blokadę mechanizmów różnicowych. W przypadku Agrokida, blokada przedniego i tylnego mechanizmu różnicowego jest sterowana elektrohydraulicznie za pomocą przycisku umieszczonego na kolumnie kierownicy, przed fotelem operatora.
Wałek Przekaźnika Mocy (WOM)
Deutz-Fahr Agrokid 230
Pełne wyposażenie modelu Agrokid stanowi WOM tylny z prędkościami 540, 540ECO i 1000 obr./min. Dodatkowo ciągnik posiada WOM zsynchronizowany, którego napęd jest zsynchronizowany z prędkością obrotową kół tylnych, co jest przydatne w przypadku podłączenia przyczepy z osią napędową. Dostępny jest również WOM centralny o prędkości obrotowej 2000 obr./min, który może być uruchamiany niezależnie od tylnego, umożliwiając stosowanie kosiarek zawieszanych centralnie pod ciągnikiem.
Oferta WOM gwarantuje ogromną wszechstronność ciągnika, umożliwiając współpracę z różnymi rodzajami osprzętu, w tym kosiarkami.
Układ Hydrauliczny
Układ hydrauliczny Agrokida składa się z dwóch oddzielnych obwodów:
- Pierwszy obwód: Z pompą o wydajności 30 l/min, zasila podnośnik tylny o udźwigu do 1200 kg oraz rozdzielacze.
- Drugi obwód: Niezależny od pierwszego, z pompą o wydajności 15 l/min, zasila hydrostatyczny układ kierowniczy, zapewniając płynne sterowanie nawet przy niskich prędkościach obrotowych silnika.
Kompletne wyposażenie modelu Agrokid obejmuje układ hydrauliczny z trzema obwodami. Dwa z nich sterowane są za pomocą odrębnych dźwigni, a trzeci obwód jest sterowany za pomocą jednej z dźwigni, po wcześniejszym przełączeniu sterowania z obwodu drugiego na trzeci za pomocą przycisku po prawej stronie fotela. Wyjścia hydrauliki są oznaczone kolorystycznie, co ułatwia ich identyfikację i użycie.
Układ Hamulcowy i Oś Przednia
Układ hamulcowy został skonstruowany zgodnie z najnowszymi normami. Hamulce tarczowe w kąpieli olejowej kół tylnych gwarantują precyzyjne i niezawodne hamowanie w każdych warunkach. Oś przednia ze zwolnicami oraz duży kąt skrętu kół przednich modelu Agrokid (57 stopni), w połączeniu z dużym prześwitem w każdych warunkach terenowych i poszerzonymi nadkolami, sprawiają, że Agrokid doskonale radzi sobie w trudnym terenie.
Komfort Operatora i Wersje Kabinowe
Modele Agrokid oferowane są w wersjach z kabiną lub platformą ze składaną ramą bezpieczeństwa.

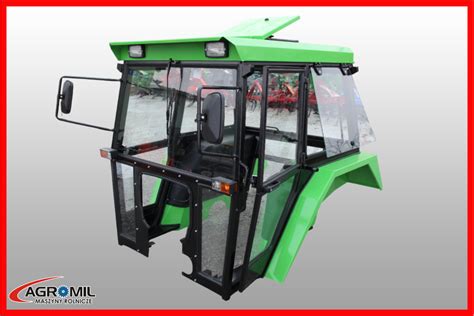

- Wersja z kabiną: Oferuje przestronną, dźwiękoszczelną, hermetyczną i klimatyzowaną kabinę. Szereg regulowanych wlotów powietrza, racjonalnie rozmieszczonych we wnętrzu, umożliwia operatorowi szybkie ustawienie temperatury. Układ wentylacji pracuje w trzech prędkościach i wyposażony jest w sześć wlotów powietrza na dachu.
- Wersja z platformą i składaną ramą bezpieczeństwa: Doskonale sprawdza się w różnego rodzaju pracach w gospodarstwach, sadach i winnicach. Zapewnia komfortowe warunki pracy operatora nawet w trakcie wielogodzinnych zadań. Po złożeniu ramy, całkowita wysokość ciągnika zmniejsza się niemal o połowę, co umożliwia dotarcie do trudno dostępnych miejsc.
W obu wariantach o komfort operatora dba układ amortyzacji mechanicznej, eliminujący wibracje docierające do fotela. Stanowisko operatora jest komfortowe i zaprojektowane z uwzględnieniem zasad ergonomii, oferując szerokie siedzisko fotela oraz łatwe w użyciu oprzyrządowanie ze wszystkimi elementami sterującymi umieszczonymi w łatwo dostępnych miejscach. Obie wersje zapewniają nadzwyczajną stabilność i przyczepność nawet w pracach na nachylonym terenie.
Deutz-Fahr Agrokid 445: Dane Techniczne
Poniżej przedstawiono szczegółowe dane techniczne modelu Agrokid 445, który jest przykładem ciągnika z tej serii. Był produkowany w latach 2007-2019.
Osiągi Deutz-Fahr Agrokid 445
| Parametr | Wartość |
|---|---|
| Maksymalna moc (KM / kW) | 42.16 KM (31 kW) |
| Obroty znamionowe | 3000 obr. / min. |
| Pojemność zbiornika paliwa | 29 l. |
Silnik w Deutz-Fahr Agrokid 445
| Parametr | Wartość |
|---|---|
| Rodzaj paliwa | Olej napędowy (diesel) |
| Producent silnika | Mitsubishi |
| Typ silnika | Mitsubishi S4L-T61S |
| Rodzaj silnika | Diesel (silnik wysokoprężny) |
| Pojemność silnika | 1.49 l. |
| Ilość suwów | 4 |
| Liczba cylindrów | 4 |
| Filtr powietrza | Suchy, dwustopniowy z czujnikiem zanieczyszczenia |
| Chłodzenie | Silnik chłodzony cieczą z wymuszonym obiegiem i pompą wody |
| Chłodnica | Tak, z wentylatorem |
| Termostat | Tak |
| Rodzaj chłodnicy | Rurkowo-płytkowa |
Turbosprężarka w Deutz-Fahr Agrokid 445
| Parametr | Wartość |
|---|---|
| Turbosprężarka | Tak (silnik Turbo Diesel) |
| Podwójna sprężarka (dual) | Nie |
| Chłodnica powietrza doładowującego (intercooler) | Nie |
| Chłodnica za sprężarką (aftercooler) | Nie |
| Turbosprężarka z zaworem wastegate | Nie |
| Zmienna geometria łopatek w turbinie | Nie |
| Zawór regulacyjny ciśnienia (wastegate) | Nie |
Wymiary ciągnika Deutz-Fahr Agrokid 445
| Parametr | Wartość |
|---|---|
| Ciężar | Od 1390 kg do 1540 kg (w zależności od wersji) |
| Ciężar z kabiną | 1540 kg |
| Długość | 3320 mm |
| Wysokość | 1200-1300 mm |
| Szerokość | 1255-1360 mm |
| Prześwit | 380 mm |
| Rozstaw kół z przodu | Od 975 mm do 1230 mm |
| Rozstaw kół z tyłu | Od 910 mm do 1010 mm |
| Dop. masa całkowita przyczepy bez hamulca | 1500 kg |
| Największy dopuszczalny nacisk na oś | 6 (Fc - klasa uciągu) kN |
Układ Napędowy w Deutz-Fahr Agrokid 445
| Parametr | Wartość |
|---|---|
| Napęd | 4WD (w zależności od wersji), napęd na wszystkie koła |
| Niezależne zawieszenie (ILS - Independent Link Suspension) | Brak |
| Układ kierowniczy | Drążkowy |
Przekładnia i skrzynia biegów Deutz-Fahr Agrokid 445
| Parametr | Wartość |
|---|---|
| Liczba biegów do przodu | 12 |
| Liczba biegów do tyłu | 12 |
