Alternator jest kluczowym elementem w każdym pojeździe z systemem elektrycznym, w tym w ciągnikach rolniczych. Jego zadaniem jest ładowanie akumulatora i zasilanie systemów elektrycznych, co jest niezbędne do prawidłowej pracy maszyny oraz zapewnienia bezpieczeństwa jazdy.
Instalacja elektryczna w ciągniku rolniczym jest jedną z kluczowych rzeczy, które umożliwiają jego pracę. W przypadku nowszych traktorów bez prądu nie mógłby działać układ wtrysku paliwa, w starszych natomiast nie moglibyśmy przede wszystkim użyć rozrusznika. Instalacja to jednak nie tylko przewody oraz magazyn energii, jakim jest akumulator - alternator odgrywa tu fundamentalną rolę.
Czym jest alternator i jak działa?
Alternator to urządzenie elektromagnetyczne, które jest częścią systemu elektrycznego pojazdu. Jego główną funkcją jest przekształcanie energii mechanicznej z silnika w energię elektryczną. W alternatorze prąd wytwarzany jest przez wirnik i stojan, gdzie wirnik obracając się w polu magnetycznym generuje napięcie.
Alternator produkuje prąd przemienny (AC), który następnie jest prostowany przez prostownik (zawierający diody) na prąd stały (DC). Prąd stały jest niezbędny do ładowania akumulatora i zasilania wszystkich systemów elektrycznych pojazdu. Podczas wytwarzania prądu generowane jest ciepło, które wymaga zastosowania wentylatora do chłodzenia alternatora. Alternator utrzymuje napięcie na stałym poziomie dzięki regulatorowi napięcia, który jest kluczowym elementem odpowiedzialnym za prawidłowe ładowanie akumulatora i działanie systemów elektrycznych. Jest to również kluczowe dla zapobiegania przeładowaniu lub zbyt niskiemu napięciu akumulatora.
Zasada działania alternatora opiera się na indukcji elektromagnetycznej. Proces ten rozpoczyna się, gdy wirnik alternatora, napędzany przez pasek napędowy, zaczyna się obracać wewnątrz stojana. W wyniku tego procesu powstaje trójfazowy prąd przemienny, który następnie jest przekształcany w prąd stały przez diody znajdujące się w stojanie (mostku prostowniczym). Prąd stały jest niezbędny do ładowania akumulatora i zasilania innych urządzeń elektrycznych w pojeździe.
Budowa alternatora
Alternator samochodowy składa się z kilku kluczowych elementów, które współpracują, aby zapewnić prawidłowe działanie systemu elektrycznego pojazdu. Alternator to niewielkie urządzenie nieco przypominające wyglądem silnik elektryczny. Na jednym z jego boków znajduje się koło pasowe, na które nakładamy pasek przenoszący napęd z wału korbowego silnika spalinowego. Posiada on również wyprowadzenia, które umożliwiają podłączenie do instalacji elektrycznej. W budowie alternatora wyróżniamy nieruchomy stojan oraz wirnik z uzwojeniami, które współpracują, aby zapewnić wytwarzanie prądu.
- Wirnik: Jest to ruchomy element alternatora, który obraca się wewnątrz stojana. Zawiera uzwojenia wzbudzenia.
- Stojan: Nieruchomy element alternatora, który zawiera uzwojenia, w których indukowany jest prąd przemienny.
- Regulator napięcia: Kluczowy komponent, który kontroluje napięcie wytwarzane przez alternator i utrzymuje napięcie akumulatora na stałym poziomie. Jest to niewielki podzespół, często montowany na zewnętrznej stronie alternatora, co pozwala na jego łatwą i szybką wymianę.
- Pasek napędowy: Element, który napędza alternator, łącząc go z wałem korbowym silnika.
- Prostownik (mostek prostowniczy): Zespół diod, który przekształca prąd przemienny wytwarzany przez stojan na prąd stały.

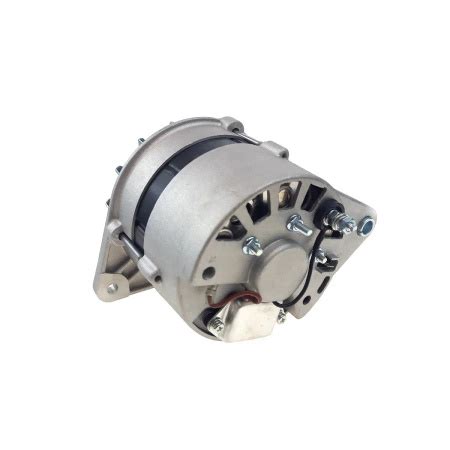

Alternatory w ciągnikach rolniczych - specyfika
Alternatory do ciągników nie różnią się specjalnie od tych, które możemy spotkać w samochodach osobowych. Zazwyczaj jednak posiadają większe moce, ponieważ traktor może wymagać znacznego zapotrzebowania na prąd, na przykład w przypadku dodatkowego mocnego oświetlenia do pracy w nocy.
Alternatory do ciągników są projektowane z myślą o specyficznych warunkach tych pojazdów, które różnią się od warunków panujących w samochodach osobowych. Ciągniki rolnicze pracują w trudnych środowiskach: na nieutwardzonych drogach, w błocie, kurzu, w różnych warunkach pogodowych. Dlatego alternatory stosowane w ciągnikach muszą być niezwykle trwałe i odporne na uszkodzenia mechaniczne oraz korozję. Przy wyborze alternatora do ciągnika należy uwzględnić parametry takie jak moc, napięcie i typ złącza, aby zapewnić pełną kompatybilność z systemem elektrycznym maszyny.
Alternator 14 V używany jest w instalacjach pracujących na napięciu nominalnym 12 V, które zapewnia akumulator. Nieco wyższe napięcie alternatora jest konieczne, ponieważ dzięki temu w czasie pracy bateria jest ładowana. Zazwyczaj powinno ono wynosić około 14,5 V i utrzymywać się na tym poziomie nawet po włączeniu świateł i innych odbiorników elektrycznych.
Alternator Ursus C-360
Alternator C 360 to specyficzny model zaprojektowany do ciągników rolniczych Ursus C 360. Wprowadzony w latach 60-tych, był jednym z najpopularniejszych ciągników w Polsce, ze względu na swoją trwałość i niezawodność. Alternator C 360 został zaprojektowany, aby pracować w trudnych warunkach polowych, takich jak wibracje, kurz, wilgoć i zmiany temperatury. Ma solidną konstrukcję, aby zapewnić długowieczność i niezawodność.
W przypadku alternatora C-360 problematyczny bywa również regulator, aczkolwiek uszkodzeniu ulegają czasami diody prostownicze. Akumulator może nadal być ładowany, jednak zauważymy niestabilność napięcia w instalacji. Mruganie świateł, a także lekko żarząca się lampka ładowania, świadczą o awarii mostka prostowniczego.
Alternator Ursus C-330
Alternator C 330 to kolejny model używany w ciągnikach Ursus C 330. Starsze pojazdy wykorzystywały prądnice prądu stałego, co wpływało na ich wydajność i niezawodność w porównaniu do nowoczesnych alternatorów. Alternator C 330 jest mniejszy i mniej wydajny niż C 360, ale pełni tę samą rolę w systemie elektrycznym. Ursus C 330, produkowany w latach 60-tych i 70-tych, był również popularnym ciągnikiem na polskich farmach. Alternator C 330 ma prostszą konstrukcję, ale zapewnia moc dla systemów elektrycznych i ładowanie akumulatora, co jest kluczowe dla działania urządzeń takich jak światła i wskaźniki.
Alternator C-330 najczęściej generuje usterki związane z regulatorem napięcia. Zużywającym się elementem są grafitowe szczotki, uszkodzeniu może ulec również tranzystor sterujący tzw. napięciem wzbudzenia. Usterkę bardzo łatwo wykryć, ponieważ po uruchomieniu silnika nie zauważymy charakterystycznego mocniejszego świecenia świateł zewnętrznych. Wszelkie wątpliwości rozwieje natomiast pomiar napięcia woltomierzem.
Objawy uszkodzonego alternatora
Uszkodzony alternator może powodować wiele problemów w pojeździe, które mogą wpływać na jego ogólną wydajność i niezawodność. Problemy z alternatorem mogą wpływać na ładowanie akumulatora, co prowadzi do szybkiego rozładowania lub uszkodzenia akumulatora. Budowa alternatora sprawia, że jest on jednym z mniej awaryjnych podzespołów w traktorze, jednak może zdarzyć się sytuacja, gdy jakiś element zawiedzie. Efektem będzie nieprawidłowe napięcie ładowania albo całkowity jego brak, co szybko odczujemy poprzez coraz mniejszą ilość energii w akumulatorze. Rozrusznik będzie pracował coraz wolniej, aż w końcu nie będziemy w ogóle w stanie uruchomić silnika. Objawy uszkodzonego alternatora mogą również obejmować spadek napięcia na desce rozdzielczej.
Najczęstsze objawy braku ładowania:

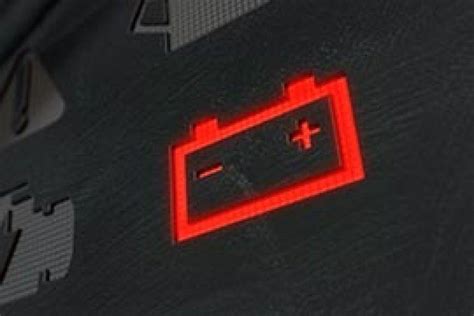

- Kontrolka ładowania świeci stale lub żarzy się po odpaleniu.
- Napięcie na akumulatorze po odpaleniu nadal wynosi ~12,2-12,6 V (nie rośnie).
- Po włączeniu świateł napięcie spada, rozrusznik kręci coraz słabiej.
- Po kilku uruchomieniach akumulator jest rozładowany.
- Spadki napięcia, brak ładowania akumulatora lub nieprawidłowe działanie elektroniki pojazdu.
Diagnostyka alternatora
Jeśli zauważysz którykolwiek z wyżej wymienionych objawów, warto sprawdzić alternator za pomocą woltomierza. Pamiętaj, że słaba masa potrafi udawać „uszkodzony alternator”. Jeśli spadek masy przekracza ~0,2-0,3 V, należy wyczyścić połączenia i sprawdzić przewody masowe.
Szybka diagnoza po wynikach pomiaru napięcia:
- Napięcie po odpaleniu nadal wynosi ~12,5 V → wskazuje na brak ładowania (problem z wzbudzeniem, regulatorem, alternatorem lub kablem B+).
- Napięcie wynosi ~14 V, ale spada mocno pod obciążeniem → może świadczyć o słabym alternatorze lub dużych spadkach na kablach/masie.
- Kontrolka ładowania żarzy się → często wskazuje na problemy z masą/połączeniami, diodami, regulatorem lub problemem ze wzbudzeniem.
Zazwyczaj napięcie ładowania powinno wynosić około 14,5 V i utrzymywać się na tym poziomie nawet po włączeniu świateł i innych odbiorników elektrycznych.
Naprawa i regeneracja alternatora
Jeśli alternator ulegnie awarii, należy jak najszybciej ją naprawić, ponieważ bardzo szybko doprowadzi ona do całkowitego unieruchomienia pojazdu. Naprawa alternatora zazwyczaj wymaga użycia części zamiennych. Wymiana alternatora na nowy lub jego regeneracja może być kosztowna, ale jest kluczowa dla prawidłowej pracy pojazdu. Regeneracja alternatora może przynieść znaczne oszczędności w porównaniu do zakupu nowego, oferując jednocześnie wysoką jakość, jeśli zostanie przeprowadzona w profesjonalnym warsztacie.
Nowe alternatory do ciągników, takie jak Ursus C 360 czy C 330, mogą kosztować od kilku setek do kilku tysięcy PLN. Cena może się różnić w zależności od producenta i jakości wykonania. Alternatory odnowione, które są często tańszą opcją, mogą oferować dobrą równowagę między jakością a kosztem, ale trwałość i niezawodność mogą się różnić w zależności od zakresu przeprowadzonych napraw. Naprawa często wiąże się z wymianą łożysk lub uzwojeń.

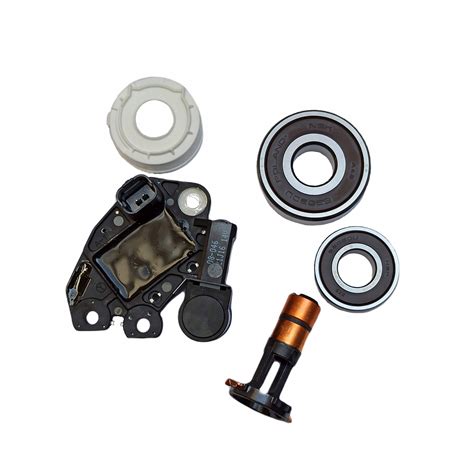

Najczęściej wymieniane części przy naprawie alternatora:
- Alternatory (całe jednostki, jeśli uszkodzenie jest poważne)
- Regulatory napięcia
- Przewody masowe
- Końcówki oczkowe / złącza
- Spray do styków (do konserwacji połączeń)
- Szczotki grafitowe
- Diody prostownicze / mostek prostowniczy
- Łożyska
- Uzwojenia
- Kabel B+
Znaczenie alternatora dla ciągnika
Bez sprawnego alternatora trudno byłoby wyobrazić sobie funkcjonowanie jakiegokolwiek ciągnika rolniczego. Alternator jest kluczowym elementem w każdym pojeździe z systemem elektrycznym, a w ciągnikach rolniczych jego rola jest szczególnie istotna ze względu na trudne warunki pracy. Jego zadaniem jest ładowanie akumulatora i zasilanie systemów elektrycznych, co jest niezbędne do prawidłowej pracy maszyny. Przy wyborze alternatora do ciągnika należy uwzględnić specyfikacje techniczne i warunki pracy maszyny.
