Alternator to kluczowe urządzenie elektromagnetyczne w systemie elektrycznym pojazdu, w tym ciągników rolniczych. Jego głównym zadaniem jest przekształcanie energii mechanicznej silnika w energię elektryczną, co umożliwia zasilanie odbiorników oraz ładowanie akumulatora. W przeciwieństwie do starszych prądnic prądu stałego, nowoczesne alternatory są wydajniejsze i bardziej niezawodne.
Budowa i zasada działania
Alternator działa na zasadzie indukcji elektromagnetycznej. Napędzany przez pasek wielorowkowy lub klinowy, połączony z wałem korbowym silnika, wirnik obraca się wewnątrz nieruchomego stojana.

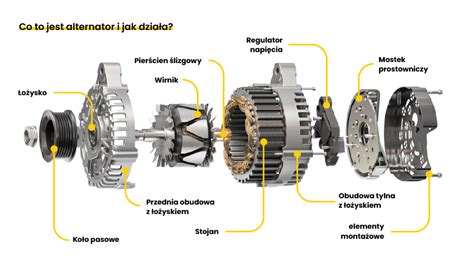

Kluczowe komponenty:
- Wirnik (Rotor): Ruchomy element pełniący rolę elektromagnesu. Gdy przez jego uzwojenie przepływa prąd wzbudzenia, generuje on pole magnetyczne.
- Stojan (Stator): Nieruchomy element zawierający uzwojenia (zazwyczaj trzy), w których pod wpływem wirującego pola magnetycznego indukowany jest trójfazowy prąd przemienny (AC).
- Mostek prostowniczy: Zestaw diod krzemowych, które przekształcają prąd przemienny (AC) na prąd stały (DC), niezbędny do pracy elektroniki pojazdu i ładowania akumulatora.
- Regulator napięcia: Inteligentny moduł, który kontroluje napięcie wyjściowe. Utrzymuje je na stałym poziomie (ok. 13,8 V - 14,5 V), niezależnie od prędkości obrotowej silnika i obciążenia elektrycznego.
- Wentylator: Zapewnia chłodzenie urządzenia, co jest kluczowe podczas długotrwałej pracy.
Jak działają alternatory i proste wyjaśnienie indukcji elektromagnetycznej (sezon 5/E10)
Specyfika alternatorów w ciągnikach rolniczych
Alternatory do ciągników, takich jak Ursus C-360 czy C-330, zostały zaprojektowane do pracy w ekstremalnych warunkach: wibracjach, kurzu, wilgoci i zmiennych temperaturach. Muszą być niezwykle trwałe i odporne na korozję.
W starszych modelach często stosowano prądnice, jednak współcześnie dąży się do ich wymiany na alternatory, które zapewniają znacznie lepszą wydajność przy niskich obrotach silnika. Modele takie jak te używane w Ursusie C-360 cechują się solidną konstrukcją, natomiast alternatory do C-330 są mniejsze, ale w pełni wystarczające do zasilania niezbędnych wskaźników i oświetlenia.
Diagnostyka i najczęstsze usterki
Awaria alternatora w ciągniku rolniczym prowadzi do szybkiego rozładowania akumulatora i unieruchomienia maszyny. Do najczęstszych objawów problemów z tym podzespołem należą:
- Zapalająca się kontrolka ładowania na desce rozdzielczej.
- Przygasające lub nadmiernie jasne światła (niestabilne napięcie).
- Dziwne dźwięki spod maski (zużyte łożyska).
- Zapach spalonej gumy lub plastiku (przegrzewanie się uzwojeń lub ślizgający się pasek).
Testowanie za pomocą woltomierza
Aby ocenić stan układu ładowania, należy wykonać pomiar napięcia na klemach akumulatora:
| Stan silnika | Prawidłowe napięcie |
|---|---|
| Silnik wyłączony | 12,4 V - 12,8 V |
| Silnik na biegu jałowym | 13,8 V - 14,5 V |
Naprawa: wymiana czy regeneracja?
W przypadku awarii, kierowcy często stają przed wyborem między kupnem nowego podzespołu a regeneracją. Regeneracja alternatora w profesjonalnym warsztacie jest często bardziej opłacalna i ekologiczna. Proces ten obejmuje zazwyczaj wymianę szczotek, regenerację pierścieni ślizgowych, testowanie uzwojeń oraz sprawdzenie diod prostowniczych i regulatora napięcia.
