Schemat podłączenia alternatora w wózku widłowym

Alternator jest kluczowym elementem układu elektrycznego każdego pojazdu, w tym wózka widłowego. Jego głównym zadaniem jest ładowanie akumulatora podczas pracy silnika oraz zasilanie wszystkich podzespołów elektrycznych. Bez sprawnego alternatora akumulator szybko się rozładuje, uniemożliwiając uruchomienie pojazdu lub jego dalszą pracę. Prawidłowe podłączenie alternatora ma ogromne znaczenie dla bezpieczeństwa i wydajności maszyny. Błędy w instalacji mogą prowadzić do uszkodzenia układu elektrycznego, a nawet pożaru. Dlatego warto dokładnie poznać schemat podłączenia i postępować zgodnie z instrukcją.

Podstawowe informacje o alternatorze

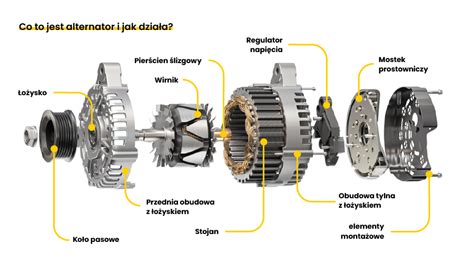

Alternator samochodowy to serce systemu ładowania każdego pojazdu. Zamienia energię mechaniczną silnika w prąd elektryczny. Urządzenie to składa się z trzech głównych elementów: stojana, wirnika i regulatora napięcia. Stojan zawiera uzwojenia, które wytwarzają prąd, gdy wirnik obraca się w polu magnetycznym.

Jak działa alternator?

Alternator generuje prąd przemienny, który następnie jest przekształcany na prąd stały przez wbudowany prostownik. W przypadku wózków widłowych z napędem elektrycznym, jedynym źródłem mocy jest akumulator. Po uruchomieniu silnika spalinowego, rolę zasilania przejmuje alternator.

Przygotowanie do podłączenia alternatora

Przed przystąpieniem do pracy warto przygotować wszystkie niezbędne narzędzia i materiały. Do podłączenia alternatora potrzebne będą:

• Klucze płaskie i nasadowe (w tym zestawy do alternatorów, np. z nasadkami Torx T40, T50 oraz wielowpust Spline M8 i M10).
• Śrubokręty.
• Izolacja termokurczliwa.
• Miernik napięcia (multimetr).
• Klucz dynamometryczny (zalecany).
• Rękawice elektroizolacyjne (norma EN 60903) i okulary ochronne.

Każdy model samochodu lub maszyny ma nieco inne rozmieszczenie przewodów, dlatego instrukcja obsługi lub Dokumentacja Techniczno-Ruchowa (DTR) dla danego wózka widłowego jest kluczowa.

Bezpieczeństwo pracy

Przed rozpoczęciem pracy należy zadbać o bezpieczeństwo. Upewnij się, że silnik jest wyłączony, a akumulator odłączony. Praca przy układzie elektrycznym wymaga ostrożności, aby uniknąć porażenia prądem lub zwarcia. Przygotuj miejsce pracy, usuwając wszelkie zbędne przedmioty i zapewniając wystarczające oświetlenie.

Należy też sprawdzić stan przewodów przed podłączeniem alternatora. Uszkodzone lub skorodowane kable mogą prowadzić do poważnych awarii, dlatego w razie wątpliwości należy je wymienić na nowe.

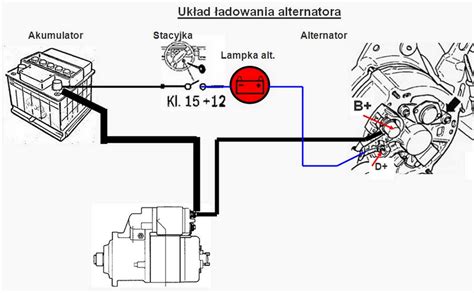

Identyfikacja zacisków alternatora

Właściwa identyfikacja zacisków to podstawa bezpiecznego podłączenia alternatora. Każdy terminal ma swoje konkretne przeznaczenie i oznaczenie:

• B+ (lub BAT): Główny zacisk zasilający, który łączy alternator z akumulatorem. Jest to gruby kabel przenoszący całą generowaną moc.
• D+ (lub L, DF, 67): Zacisk kontrolny, do którego podłącza się kontrolkę ładowania z tablicy rozdzielczej lub przewód wzbudzenia. Gdy alternator nie pracuje, lampka świeci, a gdy zaczyna ładować, gaśnie. W niektórych regulatorach może być oznaczony jako 67.
• Masa (E, GRD, B-, D-): Przewód zapewniający uziemienie całego układu, często podłączony bezpośrednio do bloku silnika lub karoserii pojazdu.
• W (lub F, DF): Zacisk wyjściowy prądu przemiennego, używany do zasilania obrotów silnika lub obrotomierza. Nie wszystkie alternatory posiadają to wyprowadzenie.

Producenci stosują różne konwencje oznaczania zacisków. Alternatory Bosch często używają oznaczeń B+, D+, W i DF. Jednostki Denso i innych japońskich marek mogą mieć oznaczenia jak I, L czy IL zamiast D+.

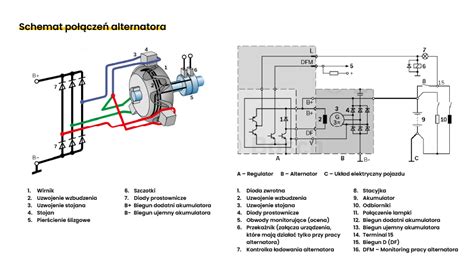

Schemat podłączenia alternatora (na przykładzie wózka "Bułgar" BALKANCER z 1986 r.)

Poniższy schemat i opis instrukcji podłączenia zostały przygotowane na podstawie problemu zgłoszonego przez użytkownika, który planuje zamontować alternator od Poloneza do wózka widłowego BALKANCER z 1986 roku. Należy pamiętać, że jest to przykład adaptacji i może wymagać modyfikacji w zależności od konkretnego egzemplarza wózka i zastosowanego alternatora.

Krok po kroku:

1. Odłączenie akumulatora: Przed rozpoczęciem pracy absolutnie odłącz ujemny biegun akumulatora.
2. Lokalizacja alternatora: Zlokalizuj stary, uszkodzony alternator w komorze silnika.
3. Demontaż starego alternatora: Odkręć mocowania starego alternatora i odłącz jego przewody. Zrób zdjęcie połączeń starego alternatora, jeśli to możliwe, aby ułatwić sobie późniejszy montaż.
4. Przygotowanie alternatora od Poloneza: Alternator od Poloneza posiada zaciski B+ i D+. Może mieć również zacisk oznaczony jako "W", który jest pod plastikiem i służy do zasilania obrotów silnika lub obrotomierza.
5. Podłączenie przewodu B+: Z zacisku śrubowego B+ alternatora od Poloneza podłącz 2 czerwone przewody, które wcześniej były zaciśnięte w oczkowe i przykręcone do starego alternatora. Ten przewód jest głównym przewodem zasilającym.
6. Podłączenie przewodu D+ (wzbudzenie): Z zacisku nr 67 starego regulatora napięcia (lub z podobnego miejsca, które było podłączone do starego alternatora) poprowadź żółty kabel. Podłącz ten przewód do zacisku D+ na alternatorze od Poloneza. Ten przewód odpowiada za wzbudzenie alternatora i kontrolę ładowania.
7. Podłączenie regulatora napięcia (jeśli jest potrzebny): W sytuacji zastosowania alternatora od Poloneza, który często ma zintegrowany regulator, zewnętrzny regulator napięcia (oznaczenia 67 i 15) może nie być potrzebny lub wymagać innej konfiguracji. W opisanym przypadku, jeśli alternator ma zintegrowany regulator, używamy tylko jego zacisków. Jeśli regulator zewnętrzny ma oznaczenia 67 i 15, a alternator ma tylko D+, to przewód z 67 idzie na D+, a przewód z 15 (który szedł do skrzynki bezpiecznikowej) należy podłączyć do zacisku B+ alternatora (lub na główny zasilający). Należy dokładnie sprawdzić schemat regulatora zewnętrznego i alternatora.
8. Masa: Upewnij się, że alternator jest prawidłowo uziemiony. Zazwyczaj jest to realizowane przez mocowanie alternatora do silnika, który jest połączony z masą pojazdu. Jeśli jest osobny przewód masowy, podłącz go do czystego punktu na bloku silnika lub karoserii.
9. Podłączenie świateł przednich: Kabel +12V ze stacyjki, który idzie bezpośrednio do włącznika świateł, powinien być podłączony do zacisku B+ alternatora lub do głównego zasilania po jego podłączeniu. Z włącznika świateł jeden kabel idzie na światła przednie.
10. Podłączenie świateł wstecznych: Zlokalizuj 2 odcięte kable, które powinny zasilać światła wsteczne. Podłącz je do odpowiedniego źródła zasilania, które jest aktywne po wrzuceniu biegu wstecznego. Często wymaga to wykorzystania przekaźnika. Jeśli masz przekaźniki, które nie mają oznaczeń, należy je zidentyfikować (np. poprzez zdjęcie i poszukanie schematu lub eksperymentalnie) i podłączyć. Przekaźnik świateł wstecznych powinien być sterowany sygnałem z czujnika biegu wstecznego i podawać napięcie na światła z głównego zasilania (np. z B+ alternatora).
11. Przekaźniki: Jeśli posiadasz nieoznaczone przekaźniki, mogą one być używane do świateł wstecznych, grzania świec lub kierunkowskazów. Ich podłączenie zależy od konkretnego układu elektrycznego wózka. Należy zidentyfikować ich przeznaczenie i podłączyć zgodnie z ich funkcją, korzystając z głównego zasilania (B+) i sterowania z odpowiednich czujników lub przełączników.

Testowanie układu po podłączeniu

Po zakończeniu podłączania alternatora przystąp do testowania układu. Podłącz akumulator i uruchom silnik.

Pomiar napięcia

Użyj miernika napięcia, aby zmierzyć poziom ładowania na zaciskach akumulatora:

• Przy wyłączonym silniku miernik powinien wskazywać około 12,4-12,6 V.
• Po uruchomieniu silnika wartość napięcia powinna wzrosnąć do około 13,5-14,5 V.
• Sprawdź napięcie pod obciążeniem - włącz światła, dmuchawę i inne odbiorniki. Napięcie nie powinno spaść poniżej 13 V.

Jeśli napięcie ładowania jest prawidłowe, oznacza to, że alternator działa poprawnie. W przypadku niższych wartości lub braku ładowania, sprawdź dokładnie wszystkie połączenia, upewnij się, że wszystkie przewody są prawidłowo podłączone i nie ma luzów.

Podsumowanie i dalsze kroki

Prawidłowe podłączenie alternatora wymaga precyzji i uwagi. Kluczowe etapy to identyfikacja zacisków, właściwe podłączenie przewodów (B+, D+, masa) oraz weryfikacja działania układu poprzez pomiar napięcia. Pamiętaj, że w przypadku adaptacji części z jednego pojazdu do drugiego, mogą wystąpić pewne komplikacje, które wymagają indywidualnego podejścia i dokładnej analizy schematów.

Jeśli masz jakiekolwiek wątpliwości co do poprawności podłączenia, zaleca się skonsultowanie z wykwalifikowanym mechanikiem lub elektrykiem samochodowym. Lepiej poświęcić trochę czasu na weryfikację niż ryzykować poważną awarię.
