Walce wibracyjne i inne maszyny do zagęszczania gruntu

Walce to ciężkie maszyny budowlane, które znajdują zastosowanie głównie przy zagęszczaniu gruntu, asfaltu lub innych materiałów budowlanych. Odgrywają kluczową rolę w budowie dróg oraz w inżynierii lądowej, pomagając w tworzeniu stabilnej podbudowy dla dróg, parkingów, lotnisk i innych projektów infrastrukturalnych. Współczesne maszyny do zagęszczania nawierzchni to zaawansowane urządzenia, które znacząco różnią się od swoich historycznych odpowiedników. Walce drogowe należą do najstarszych maszyn budowlanych; pierwsze z nich powstały już ponad sto lat temu.

Zasada działania walców zagęszczających

Walce działają dzięki połączeniu masy i wibracji, aby zagęścić podłoże. Masa walca odgrywa tutaj kluczową rolę: przejeżdżając po materiale, ciężar walca służy do jego zagęszczenia, a im cięższa maszyna, tym większe wywierane ciśnienie. W przypadku asfaltu często potrzebne są również wibracje. Wiele walców wykorzystuje wibracje, generowane przez wbudowany silnik wibracyjny w bębnie. Wibracje te przemieszczają cząsteczki materiału, usuwając pęcherzyki powietrza i wodę z podłoża.

Kluczowe parametry techniczne decydujące o skuteczności tych maszyn to nacisk liniowy oraz średnica wałów. Wały mogą ważyć nawet 20 ton, a ich ciężar odgrywa kluczową rolę w procesie zagęszczania. Kształt również ma znaczenie: gładkie wały idealnie sprawdzają się przy końcowym wygładzaniu, natomiast modele z wypustkami, czyli walce okołkowane, są przeznaczone do gruntów spoistych.

Rodzaje walców budowlanych

W zależności od rodzaju pracy i podłoża, walce oferują szerokie możliwości zastosowań dzięki swoim różnorodnym cechom. Na rynku dostępnych jest wiele typów maszyn do utwardzania podłoża, każda o unikalnych cechach. Profesjonaliści dysponują szerokim wachlarzem rozwiązań - od lekkich urządzeń ręcznych po ciężkie maszyny.

Walec wibracyjny (drgający)

Walec wibracyjny, zwany również walcem drgającym, znajduje zastosowanie przy budowie dróg, parkingów i innych utwardzonych powierzchni. Posiada obracający się bęben, który generuje wibracje w celu zagęszczenia podłoża. Proces ten łączy ciężar i wibracje: ciężkie stalowe rolki lub cylindry dociskają materiał, a wewnętrzny mechanizm wprawia je w drgania, co powoduje zbliżenie cząsteczek materiału. Wibracje można dostosować w zależności od rodzaju zagęszczanego materiału.

Jednym z wariantów walca wibracyjnego jest walec tandemowy.

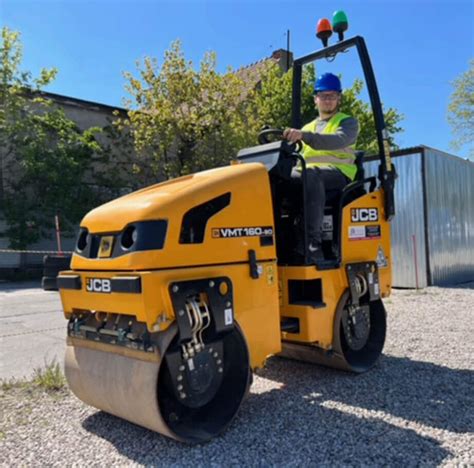

Walec tandemowy

Jest to walec dwubębnowy, z gładkimi bębnami z przodu i z tyłu maszyny. Modele tandemowe z dwoma wałami (układ 1-2) idealnie sprawdzają się przy pracach na asfalcie. Do asfaltu (mas bitumicznych) stosuje się niemal wyłącznie walce tandemowe gładkie. Ważne, aby były wyposażone w sprawny system zraszania wodą, który zapobiega przyklejaniu się gorącego asfaltu do bębnów. Przykładem jest HAMM DV 70 TV, tandemowy walec wibracyjny zaprojektowany do zastosowań w budownictwie drogowym i innych zastosowaniach wymagających precyzyjnego zagęszczania. Maszyna ta jest wyposażona w dwa bębny wibracyjne, które zapewniają efektywne zagęszczanie zarówno na małych, jak i dużych powierzchniach.

Innym przykładem jest dwubębnowy walec Volvo DD105, napędzany zaawansowanym silnikiem zgodnym z rygorystyczną normą emisji spalin Stage 4, z trybem ECO zmniejszającym zużycie paliwa nawet do 30% i automatycznym powrotem do obrotów biegu jałowego. Walce do asfaltu Volvo zaprojektowano tak, aby zapewnić maksymalną produktywność, gęstość i gładkość przy realizacji mniejszych projektów związanych z zagęszczaniem.

Walec statyczny (gładki)

Walec statyczny, znany również jako walec gładki, zagęszcza materiał wyłącznie masą swoich gładkich cylindrów. Nie wykorzystuje wibracji ani dodatkowych ruchów mechanicznych, co sprawia, że nadaje się do lżejszych prac zagęszczających, takich jak przygotowanie fundamentów czy budowa małych dróg.

Walec kombinowany

Walec kombinowany posiada gładki stalowy bęben z przodu i opony gumowe z tyłu, łącząc zagęszczanie statyczne i dynamiczne. Walce kombinowane stosuje się w obróbce asfaltu, aby uzyskać równą i starannie wykończoną warstwę.

Walec z oponami (pneumatyczny)

Walec z oponami wykorzystuje wiele opon zamiast stalowych bębnów. Opony te równomiernie rozkładają nacisk, umożliwiając lekkie zagęszczanie bez uszkodzenia powierzchni. Pneumatyczne walce kołowe marki CAT (CW 34; CW 14) można podczas pracy dostosować do zmieniających się warunków. Walce można łatwo dociążyć lub odciążyć w celu uzyskania odpowiedniej siły nacisku. W efekcie uzyskuje się równomierną gęstość podłoża, zarówno podczas zagęszczania gruntów ziarnistych, jak i mieszanek mineralno-asfaltowych. Opcje obciążenia obejmują piasek, stal i wodę, w tym modułowego lub niemodułowego obciążenia stalowego (odpowiednio: 6,5 i 6,1 t). Wodoszczelna komora ma pojemność 3 m³. Opcjonalnie stosowane jest narzędzie Air-on-the-Run (dostępne w modelu CW34) umożliwiające automatyczną regulację siły nacisku opon, pomocną w dostosowaniu parametrów walca do warunków roboczych.

Walec oscylacyjny

Walec oscylacyjny działa na zasadzie ruchu oscylacyjnego, a nie wibracji. Mechanizm oscylacyjny wykonuje ruch boczny zamiast pionowego, co zmniejsza wpływ na otaczające struktury. Nowoczesne walce (np. Bomag) coraz częściej wykorzystują oscylację zamiast wibracji pionowej.

Walec z kolcami (okołkowany)

Walec z kolcami posiada bębny z wystającymi "kolcami". Kolce te wbijają się głęboko w ziemię, co sprawia, że jest to idealny sprzęt do zagęszczania gliny lub gruntów spoistych. Sterowanie na podczerwień jest podstawą bezpieczeństwa w walcach okołkowanych (np. Wacker Neuson RTLx, Bomag BMP 8500).

Nowoczesne technologie i funkcje walców drogowych

Systemy napędowe i wydajność

Nowoczesne rozwiązania konstrukcyjne obejmują napęd na wszystkie wały, co znacznie poprawia efektywność procesu. Sercem każdego walca jest układ napędowy, składający się z silnika, przekładni oraz sprzęgła hydrokinetycznego. Nowoczesne modele wykorzystują hydraulikę tłoczkową pracującą pod ciśnieniem do 350 bar. Firmy takie jak Ammann skupiły się na rozwiązaniach zapewniających odpowiednio wysoką wydajność zagęszczania. Układ napędowy znajduje się w tylnej części ramy lub pod kabiną. Zastosowanie niezależnych pomp układu napędowego oraz wibracji ma zapewniać uzyskanie odpowiednich parametrów trakcyjnych oraz siły zagęszczającej na bębnach. Na przykład, walec ARP 95 Tier 4f dysponuje możliwością zagęszczania gruntu z siłą ponad 28 kg/cm.

Wibracyjne walce drogowe JCB nadają się na każde podłoże, oferując wiodące osiągi w zagęszczaniu gruntu oraz niskie koszty eksploatacji. Wysokoudarowa zagęszczarka podłoża JCB Compaction VM 1500F 630/850 posiada system zdalnego sterowania. Zaprojektowano ją w celu uzyskania maksymalnej wydajności z uwzględnieniem zróżnicowania gleb. W odróżnieniu od systemów wykorzystujących podczerwień oraz kable, radiowy system zdalnego sterowania ułatwia obsługę maszyny w przypadku występowania przeszkód. Walce zagęszczające JCB posiadają kierowanie czterobębnowym napędem oraz centralnie zamontowany system wzbudzania wibracji.

Producent maszyn Vibromax serii CT podkreśla ich uniwersalność; walce serii CT oraz VM mogą służyć zarówno do zagęszczania gruntu, jak i asfaltu. Cechy takie jak ogromna łatwość manewrowania, kompaktowe wymiary czy dostępność wersji z oponami z tyłu pozwalają zastosować je w wielu warunkach terenowych, np. na drogach, podwórzach, uliczkach dojazdowych, osiedlowych, parkingach, autostradach czy lotniskach. Dostawca zwraca uwagę na to, że przednie obciążenie w stosunku do całej masy zapewnia bardzo wysokie statyczne obciążenie liniowe. W połączeniu z optymalizacją amplitudy i częstotliwości pozwala osiągnąć jednorodną, najwyższą wydajność zagęszczania.

Silniki i ekologia

Nowoczesne modele walców wyposażone są w silniki spalinowe lub hydrauliczne (50-200 KM), takie jak silnik Diesla Yanmar (8.2 KM), Kohler KDW 1,003, Kubota V3307-CR-T, czy silniki Cat. W JCB dostępny jest również silnik EcoMAX, spełniający ustawowe wymagania normy Tier 4i bez zajmującego miejsce filtru cząstek stałych (DPF) oraz układu selektywnej redukcji katalitycznej (SCR), co zapewnia wysoką efektywność zagęszczania podłoża oraz zdolność pokonywania wzniesień do 60%. Umieszczenie silnika w tylnej ramie, jak najdalej od operatora, pozwoliło ograniczyć hałas w kabinie w walcach Volvo. Standardowy, wynoszący 500 godzin, okres między wymianami oleju silnikowego w maszynach Cat maksymalizuje czas pracy oraz zmniejsza koszty eksploatacji. Duża chłodnica, zapewniająca odpowiednią temperaturę podzespołów nawet w przypadku wysokiej temperatury otoczenia, wydłuża okres eksploatacji maszyn.

Komfort i bezpieczeństwo operatora

Użytkownicy walców coraz większą wagę przywiązują do prostoty obsługi, a także komfortu. Producent maszyn Cat zwraca uwagę na przestronne stanowisko pracy, jak również łatwo dostępne elementy sterujące. Stanowisko operatora jest przesuwane i obracane (standardowo w CW 34, opcjonalnie w PS150C / CW14). W tandemowych walcach przegubowych HAMM stosowana jest koncepcja obsługi Easy Drive, mająca zapewnić operatorowi ergonomię i komfort. Z całkowicie oszklonej, panoramicznej kabiny może on przez cały czas obserwować krawędzie bębnów, okrawalnik i otoczenie maszyny. Dzięki dodatkowym okienkom w podłodze przez cały czas widzi także bębny i koła. Przegubowy układ kierowniczy i duże przesunięcie bębnów w tzw. psim chodzie pozwalają dokładnie prowadzić maszynę, wykorzystując jeden z czterech trybów kierowania. Dostawca maszyn Vibromax rekomenduje komfortowe siedzenia z regulacją wagi wyposażone w podłokietniki, jak i uchwyt na kubek, czy wyłącznik bezpieczeństwa, co redukuje zmęczenie operatora i pozwala na dłuższą i przyjemniejszą pracę. Swobodny dostęp do siedzenia z obu stron maszyny pozwala na pracę w nieograniczonych przestrzeniach. W walcach marki Ammann zaletami są przestronna, całkowicie przeszklona kabina operatora, przejrzyście rozplanowana deska rozdzielcza, oraz obracany i przesuwny fotel operatora. Elementy sterujące walca Volvo są łatwo dostępne i pomagają zmniejszyć zmęczenie operatora.

Systemy kontroli zagęszczania

Przydatnym elementem wyposażenia jest układ sterowania zagęszczaniem. Opcjonalny układ sterowania zagęszczaniem Cat ułatwia operatorom poznanie odpowiedzi na pytania dotyczące temperatury i kierunku jazdy. W efekcie operatorzy mogą szybko dostosować ustawienia maszyny do zmieniających się warunków, a po zakończeniu pracy wiedzą, że została ona wykonana prawidłowo. HAMM wykorzystuje nowoczesne technologie, takie jak HCQ (HAMM Compaction Quality), HAMM Compaction Meter oraz HCQ Navigator. Zastosowano również system kontroli trakcji (ASC) w walcach Volvo.

Inne specjalistyczne cechy

• System zraszania wodą: Zaawansowany układ zraszania wodą i emulsją zapobiega przyklejaniu się asfaltu do bębnów, co jest kluczowe w pracach z masami bitumicznymi.
• Dzielone bębny: Walec jest seryjnie wyposażany w dzielone bębny wibracyjne (np. HAMM).
• Rama przenosząca oscylacje: Rama przenosząca oscylacje z przodu do tyłu zapewnia maszynom wyjątkową stabilność (np. Vibromax).
• Wysokoudarowa zagęszczarka: JCB VM1500F jest wysokoudarową zagęszczarką podłoża, posiadającą kierowanie 4-bębnowym napędem oraz centralnie zamontowany system wzbudzania wibracji. Wszystkie osłony zostały wykonane z mocnej stali, aby uniknąć uszkodzeń.
• Wymienne nakładki: Specjalistyczne walce drogowe, jak Dynapac CC900, oferują wymienne nakładki.
• Łatwość serwisowania: Konstrukcja otwieranej do góry pokrywy w walcach Volvo DD105 gwarantuje łatwy dostęp do silnika oraz podzespołów hydraulicznych, co ułatwia obsługę techniczną. Łatwy dostęp do instalacji spryskiwaczy to zaleta walców Ammann.

Zastosowanie i znaczenie zagęszczania

Budowa dróg, parkingów czy stabilizacja gruntu pod wielkie inwestycje wymaga sprzętu wagi ciężkiej. Walce zagęszczają podłoże, eliminując puste przestrzenie. Trzy etapy pracy obejmują wstępne profilowanie terenu, a następnie wibratory udarowe (25-50 Hz) wkraczają do akcji. Dzięki temu każda warstwa osiąga optymalną gęstość. Różne nawierzchnie preferują odmienny rodzaj sprzętu. Budowlańcy podkreślają, jak istotne jest to, by jak najlepiej dobrać walec do specyfiki realizowanego zadania. Czasem optymalny jest walec jednobębnowy, w innych popularny tandem (nierzadko z napędem na obie osie i z obiema osiami skrętnymi). Walce drogowe rzadko stosuje się bezpośrednio na kostkę brukową (ryzyko pęknięć i falowania); do prac brukarskich znacznie lepszym wyborem są zagęszczarki płytowe z elastomerem.

Dlaczego warto poświęcić szczególną uwagę procesowi zagęszczania podczas prac drogowych? Badania pokazują, że prawidłowe walcowanie zmniejsza porowatość materiału o 15-25%. To przekłada się bezpośrednio na wytrzymałość nawierzchni. Kluczowe znaczenie ma temperatura pracy. Dla mieszanek bitumicznych optymalny zakres to 110-140°C.

Historia i perspektywy rozwoju

Od wieków ludzie szukali sposobów na równomierne zagęszczanie gruntu - dziś tę rolę pełnią walce drogowe. Nowoczesne walce to efekt postępu technologicznego, który znacząco poprawił efektywność prac drogowych. Przyszłość należy do autonomicznych maszyn wyposażonych w sztuczną inteligencję. Wybór odpowiedniego sprzętu zależy od skali projektu, a kluczowe jest szkolenie operatorów.
