Rozrusznik w ciągnikach Fiat 680: opis, działanie i typowe usterki

Rozrusznik jest kluczowym elementem układu zapłonowego w ciągnikach, odpowiadającym za uruchomienie silnika. W ciągnikach Fiat 680, podobnie jak w innych maszynach rolniczych, jego prawidłowe działanie ma fundamentalne znaczenie. Artykuł ten szczegółowo omawia budowę, zasadę działania oraz najczęściej występujące usterki rozrusznika, ze szczególnym uwzględnieniem mechanizmu Bendixa.

Budowa i zasada działania rozrusznika

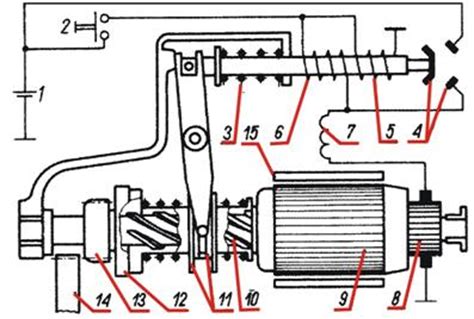

Rozrusznik to silnik elektryczny prądu stałego, który pobiera energię z akumulatora i przekształca ją w ruch obrotowy, niezbędny do uruchomienia silnika spalinowego. Kluczowym elementem rozrusznika jest Bendix (zazębnik), który odpowiada za połączenie rozrusznika z wieńcem zębatym koła zamachowego silnika.

Rola Bendixa

Bendix, czyli zazębnik, posiada w sobie sprzęgło jednokierunkowe. Gdy silnik jest uruchamiany, elektromagnes rozrusznika wypycha Bendix, który zazębia się z wieńcem zębatym koła zamachowego. Rozrusznik zaczyna kręcić wałem korbowym silnika. Po uruchomieniu silnika, sprzęgło jednokierunkowe Bendixa zapobiega przeniesieniu obrotów silnika na rozrusznik, chroniąc go przed uszkodzeniem.

Proces uruchamiania silnika

Proces uruchamiania silnika za pomocą rozrusznika przebiega w następujących krokach:

1. Po przekręceniu kluczyka w stacyjce (na pozycję "rozruch"), sygnał/prąd jest przesyłany do elektromagnesu rozrusznika.
2. Elektromagnes wypycha Bendix, który zazębia się z wieńcem zębatym koła zamachowego.
3. Jednocześnie elektromagnes załącza prąd na wirnik rozrusznika, który zaczyna się obracać.
4. Rozrusznik kręci wałem korbowym silnika, aż do jego uruchomienia.
5. Po uruchomieniu silnika Bendix powinien się rozłączyć z wieńcem zębatym.

Warto zaznaczyć, że w starszych modelach ciągników, podobnie jak w Ursusie C330, Bendix może być wysuwany bez podpory w skrzyni.

Typowe usterki rozrusznika i ich objawy

Usterki rozrusznika mogą objawiać się na różne sposoby, często uniemożliwiając uruchomienie silnika. Poniżej przedstawiono najczęstsze problemy i ich diagnostykę.

Problemy z Bendixem

• Bendix nie zaskakuje za każdym razem: Słychać kręcący się rozrusznik, ale silnik nie odpala. Może to świadczyć o uszkodzonym Bendixie, który nie wysuwa się lub nie zazębia prawidłowo.
• Bendix załącza się i puszcza w czasie, gdy rozrusznik kręci: To również wskazuje na uszkodzony Bendix. Może mieć to związek z zużyciem zębów na Bendixie lub wieńcu zębatym.
• Bendix przepuszcza (ma poślizg): Rozrusznik kręci, ale nie przenosi momentu obrotowego na koło zamachowe. Sprzęgło jednokierunkowe Bendixa może mieć poślizg.
• Bendix nie rozłącza się po uruchomieniu silnika: Silnik kręci rozrusznikiem nawet po uruchomieniu, co może prowadzić do jego uszkodzenia. Pomaga obniżenie obrotów silnika. Może to być spowodowane zużytymi tulejkami, które prowadzą Bendix.
• Bendix zacina się na wirniku: Tulejki w Bendixie mogą być zużyte lub zanieczyszczone, co uniemożliwia prawidłowe wysunięcie lub cofnięcie Bendixa.

Problemy z elektromagnesem

• Rozrusznik wyrzuca i nie kręci: Najczęściej oznacza to uszkodzony elektromagnes.
• Słychać głośne stukanie w solenoidzie, ale rozrusznik nie kręci: Sugeruje to uszkodzony solenoid (część elektromagnesu), który stuka, ale nie załącza rozrusznika.
• Elektromagnes stuka, ale nie załącza rozrusznika: Oznacza to, że elektromagnes wypycha Bendix, ale nie zamyka obwodu prądowego na wirnik rozrusznika.

Problemy z zasilaniem rozrusznika

• Brak reakcji po przekręceniu kluczyka: Należy sprawdzić połączenie rozrusznika z akumulatorem (gruby przewód) oraz czy na cienkim przewodzie idącym do elektromagnesu jest 12V po przekręceniu stacyjki.
• Brak głównego zasilania rozrusznika: Może to być spowodowane uszkodzonym przewodem, zaśniedziałymi klemami lub problemem ze stacyjką.
• Brak bezpiecznika od góry: W niektórych modelach, mimo braku bezpiecznika od góry, znajduje się on u dołu.

Inne usterki

• Rozrusznik kręci, ale silnik nie odpala: Poza problemami z Bendixem, przyczyną mogą być zużyte szczotki, uszkodzony wirnik lub inne elementy wewnętrzne rozrusznika.
• Rozrusznik wysuwa Bendix, ale nie kręci: Może to świadczyć o braku połączenia prądowego na wirnik lub uszkodzonych szczotkach.
• Wirnik nie jest dociskany do końca lub nie odbija: Często spotykane w uszkodzonych rozrusznikach, mimo że na stole diagnostycznym mogą wydawać się sprawne.
• Zużycie wieńca zębatego: Niewłaściwe działanie Bendixa może prowadzić do szybszego zużycia wieńca zębatego na kole zamachowym.

Diagnostyka i naprawa

W przypadku problemów z rozrusznikiem, zaleca się kompleksową diagnostykę. Często problem może leżeć w kilku elementach jednocześnie. Podstawowe kroki diagnostyczne i naprawcze obejmują:

• Sprawdzenie zasilania: Upewnienie się, że do rozrusznika dociera prawidłowe napięcie z akumulatora i ze stacyjki.
• Sprawdzenie Bendixa: Wizualna ocena stanu zębów, sprawdzenie swobodnego ruchu Bendixa na wale, oraz prawidłowego działania sprzęgła jednokierunkowego.
• Kontrola elektromagnesu: Sprawdzenie, czy elektromagnes prawidłowo wypycha Bendix i załącza prąd na wirnik.
• Przegląd wewnętrzny rozrusznika: Obejmuje sprawdzenie stanu łożysk/tulejek, szczotek i komutatora. Często zaleca się czyszczenie i smarowanie tych elementów.
• Testowanie rozrusznika na stole: Weryfikacja działania rozrusznika poza pojazdem. Należy pamiętać, że rozrusznik może wydawać się sprawny na stole, ale nie działać prawidłowo w ciągniku.

Wiele usterek wymaga demontażu i profesjonalnej naprawy rozrusznika. W przypadku poważnych uszkodzeń często najlepszym rozwiązaniem jest wymiana na nowy lub regenerowany rozrusznik. Nie zaleca się szlifowania zębatki Bendixa, gdyż może to prowadzić do dalszych problemów.
