Awaria napędu w koparko-ładowarkach JCB: przyczyny, objawy i naprawa

Koparko-ładowarki JCB, w tym popularny model 4CX, są cenione za swoją wytrzymałość i innowacyjność. Firma JCB często wprowadza zaawansowane technologie, aby zwiększyć wydajność, trwałość i niezawodność swoich skrzyń biegów. Mimo to, intensywne warunki pracy, takie jak budowy czy kopalnie, mogą prowadzić do awarii układu napędowego, a problem braku biegów jest jednym z najbardziej frustrujących i złożonych. W zależności od modelu i zastosowania maszyny, JCB oferuje różne typy skrzyń biegów, w tym manualne, automatyczne i półautomatyczne, dostosowując ich charakterystykę pracy do specyficznych wymagań. Poniżej przedstawiono najczęściej występujące problemy z napędem, ich objawy oraz metody naprawy.

Objawy i przejawy awarii układu napędowego w JCB

Problemy z wybieraniem biegów lub działaniem napędu w JCB, szczególnie w modelu 4CX, często zaczynają się od subtelnych sygnałów, które z czasem eskalują. Użytkownicy zgłaszają szereg symptomów:

Problemy z jazdą i siłą napędu

• Brak jazdy: Maszyna całkowicie przestaje reagować na próby zmiany biegów, nie ma jazdy ani w przód, ani w tył.
• Brak oporu: Kiedy próbuje się wbić biegi, nie czuje się żadnego oporu, tak jakby nie było żadnego biegu.
• Opóźnienia w reakcji: Początkowo może pojawiać się lekkie opóźnienie przy przełączaniu na przód.
• Selektywny brak biegów: Zdarza się, że brakuje 2. i 4. biegu do przodu, podczas gdy pozostałe działają, lub nie ma ani 1, ani 2, ani 3, ani 4 biegu.
• Utrata siły po rozgrzaniu: Ładowarka, kiedy jest zimna, idzie ładnie, ale po rozgrzaniu przestaje normalnie jechać i nie ma siły.
• "Ślizganie" sprzęgła: Gdy maszyna jest zimna, na 2. biegu chwilkę ciągnie, ale odczucie jest podobne do tego, gdy w samochodzie ślizga się sprzęgło. Na 4. biegu nic się nie rusza nawet gdy jest zimna.
• Napęd słabnie lub zatrzymuje się w miarę upływu pracy: Może dojść do zużycia się hydromotoru lub przekładni, co wymaga wymiany części na nowe. Inną przyczyną może być za małe ciśnienie oleju, które należy sprawdzić na przewodach dochodzących do hydromotoru, lub zbyt mocno naciągnięty łańcuch gąsienicy, powodujący duże tarcie.
• Napęd jazdy przy pozostawieniu maszyny na wzniesieniu sam jedzie: Wymaga sprawdzenia układ hamulcowy. Często po wymianie tarczek sytuacja wraca do normy.

Problemy z napędem 4x4

• Brak przedniego napędu: Może być spowodowany brakiem napięcia na cewce, która załącza przedni napęd, spaleniem cewki od napędu 4x4, przetartym przewodem od czujnika stopu, lub błędnym podłączeniem kostek. Warto sprawdzić bezpieczniki, przekaźniki, wyłącznik i elektrozawór.
• Ciągłe załączenie przedniego napędu: W przypadku, gdy na cewce nie ma napięcia, napęd na przednie koła jest włączony. Jeśli cewka lub bezpiecznik są uszkodzone, napędu nie można wyłączyć. Zgięty pręt mechanizmu może również być przyczyną ciągłego załączania napędu.

Inne objawy

• Wibracje, nagrzewanie lub hałas wydobywający się z przekładni: Przyczyną może być brak oleju w przekładni lub zużyte łożyska, powodujące większe tarcie. Należy również sprawdzić śruby na kole napędowym i mocujące napęd, czy nie uległy obluzowaniu.
• Nadstan oleju: Przyczyną może być olej hydrauliczny przedostający się do przekładni, co wymaga wymiany uszczelnienia w hydromotorze. Często towarzyszy temu wyciek z przekładni, np. z dekla przedniego.
• Problemy elektryczne: Słychać przekaźniki przy zmianie manetką przód/tył, ale nie słychać załączania sprzęgła. Może nie świecić się kontrolka od hamulca ręcznego, zanikają światła stopu, a po wciśnięciu hamulca nie załącza się napęd 4x4. Na cewkach pod koparką (tych niebieskich) może nie być żadnej reakcji na ruch manetką; na dwóch może być napięcie 12V, a na dwóch skakać od 4V do 8V.
• Palenie bezpieczników: Maszyną udaje się ruszyć, ale przy zmianie biegów pali się bezpiecznik A5 i rozłącza jazdę. Powodem bywa zjarana cewka na skrzyni od napędu 4x4.
• Ciemny, gęsty szlam i czarne drobinki w oleju skrzyni: To spalone resztki tarcz ciernych ze sprzęgieł w skrzyni Powershift.
• Opiłki, które przyciąga magnes: Niewielka ich ilość jest normalna i świadczy o naturalnym zużyciu.
• Błyszczące, w kolorze aluminium lub mosiądzu drobiny, których magnes nie przyciąga: To sygnał alarmowy wskazujący na problem ze zmiennikiem momentu.

Główne przyczyny awarii układu napędowego w JCB

Problemy ze skrzynią biegów i napędem w maszynach JCB mogą mieć złożone podłoże, wynikające z kombinacji czynników mechanicznych, hydraulicznych, elektrycznych i eksploatacyjnych.

Problemy z układem hydraulicznym i smarowaniem

• Uszkodzenia elementów gumowych (uszczeleń): Powodują wyciek oleju, spadek ciśnienia w układzie i spalanie tarcz ciernych.
• Wady konstrukcyjne, stary lub źle dobrany olej, jego brak bądź zanieczyszczenia: Często są przyczyną konieczności naprawy skrzyni biegów.
• Nieszczelności lub uszkodzenia sprzęgła elektrohydraulicznego: Mogą prowadzić do utraty siły po rozgrzaniu.
• Awaria zmiennika momentu obrotowego: Jeżeli w oleju skrzyni biegów pojawią się opiłki niemagnetyczne (błyszczące drobiny koloru aluminium lub mosiądzu), problem niemal na pewno leży w zmienniku momentu. Zmiennik to kluczowy element łączący silnik ze skrzynią biegów, a jego awaria potrafi unieruchomić maszynę.

Usterki mechaniczne

• Elektrozawory: Uszkodzenie lub urwanie elektrozaworu na skrzyni biegów, wraz z podwiniętym oringiem, może uniemożliwić prawidłowe działanie.
• Elementy wałków: Zerwanie zgrzewu łączącego kosze na wałku od pompy może powodować przelewanie oleju i załączanie dwóch koszy naraz. Typowe usterki to także wymiana teflonów na wałku czy zaślepienie otworu, który wypchnął zaślepkę, prowadząc do braku jazdy do tyłu.
• Tarcze cierne: Ich spalanie jest bezpośrednim skutkiem spadku ciśnienia oleju.
• Naturalne zużycie: Każda skrzynia biegów z czasem ulega naturalnemu zużyciu. Elementy takie jak łożyska, synchronizatory czy zębatki mogą wymagać wymiany po długotrwałym użytkowaniu.
• Uszkodzenia mechaniczne powstałe podczas jazdy: Np. zgięty pręt w mechanizmie napędu.

Awaria elektryki i elektroniki

• Cewki i okablowanie: Jeśli brakuje 2. i 4. biegu do przodu, ich wspólnym elementem może być cewka. Słabe napięcie (np. od 4V do 8V) na cewkach pod koparką może wskazywać na problem. W elektrozaworze w cewce stosowana jest dioda, dlatego ważna jest biegunowość styków.
• Czujniki i przekaźniki: Zepsuty czujnik od hamulca ręcznego może nie załączać sprzęgła, a do niego może nie dochodzić prąd. Przekaźniki (często z lewej strony przy hamulcu ręcznym lub pod kierownicą) mogą być źródłem problemu.
• Moduły i diody: Jeśli brakuje jednego biegu, problem może leżeć pomiędzy kablem sygnałowym z manetki a przekaźnikiem czy modułem. Może to być również kwestia uszkodzonej diody. Biegi załączają się po dwie cewki, więc jeśli któraś padnie, nie powinno być dwóch biegów.
• Zwarcie w instalacji: Przetarta wiązka nad skrzynią do masy może powodować problemy elektryczne.

Czynniki eksploatacyjne i konserwacyjne

• Intensywne użytkowanie: Koparko-ładowarki często pracują w trudnych warunkach, szczególnie przy dużych obciążeniach, co może prowadzić do szybszego zużycia skrzyni biegów.
• Niewłaściwa konserwacja: Pominięcie wymiany oleju, filtrów lub nieprzestrzeganie harmonogramu serwisowego może prowadzić do przedwczesnych awarii. Regularna wymiana oleju i filtrów, np. marki REDX, to najtańszy sposób na uniknięcie awarii.
• Niewłaściwa eksploatacja: Nieprawidłowe użytkowanie maszyny, takie jak gwałtowne zmiany biegów, nadmierne obciążenie czy niewłaściwe manewrowanie, może przyczynić się do uszkodzenia skrzyni biegów.
• Wnikanie zanieczyszczeń: Pył, brud czy woda do skrzyni biegów może prowadzić do uszkodzeń mechanicznych i korozji.
• Wady fabryczne: Chociaż rzadkie, wady fabryczne lub projektowe również mogą być przyczyną problemów ze skrzynią biegów.

Wstępna diagnostyka i działania operatora

Przed wezwaniem serwisu operator może podjąć szereg działań diagnostycznych i naprawczych:

• Dokładne sprawdzenie objawów: Sprawdź wszystkie biegi przód i tył. Zobacz dokładnie, których nie ma.
• Inspekcja elektryczna:
  • Sprawdź bezpieczniki (np. bezpiecznik A5).
  • Sprawdź prąd dochodzący do cewek elektrozaworów.
  • Podmień cewki i przewody, aby sprawdzić, czy problem się przesuwa.
  • Przekop przełącznik i przewody oraz przekaźniki (np. z lewej strony przy hamulcu ręcznym).
  • Jeśli nie ma dokumentacji, zrób tabelkę, co kiedy się załącza, posprawdzaj prądy i zamień cewki, jeśli wydają się podejrzane.
  • Trzeba dokładnie posprawdzać cewki - to, że stuka po wyjęciu czy na zgaszonym silniku, nie znaczy, że działa, jak dostanie ciśnienie.
  • Sprawdź czujnik hamulca ręcznego na krótko i sprawdź, czy dochodzi do niego prąd. Upewnij się, że przewód od czujnika stopu nie jest przetarty.
  • W JCB 3CX z 2004 roku, w przypadku braku przedniego napędu, należy sprawdzić kostkę podłączoną do włącznika napędów, która powinna mieć logo hamulców. Błędne oznaczenia na kostkach mogły wprowadzić w błąd.
  • W przypadku braku przedniego napędu w koparce, gdzie wał do przedniego mostu obraca się, ale półosie dają się zatrzymać ręką, a koło przód lewe obraca się minimalnie, a prawe wcale, problem może leżeć w przednim moście lub zwolnicach.
• Inspekcja mechaniczna:
  • Sprawdź elektrozawory pod kątem fizycznych uszkodzeń, np. podwiniętych oringów.
  • Może się okazać, że coś podejdzie i suwak rozdzielacza nie może się w którąś stronę ruszyć. Wtedy, jak przełoży się całe elektrozawory, powinno się coś zmienić - jeśli nie, to sprzęgło jest na 99% uszkodzone.
  • W JCB 3CX 1997r. kierunek jazdy jest przełączany dwoma zaworami na skrzyni. Można zamienić wtyczki między nimi, aby sprawdzić, czy problem leży w skrzyni czy w przełączniku.
  • Jeśli maszyna traci jazdę po prostu jakby coś się wyłączało, a po zgaszeniu i ponownym uruchomieniu działa prawidłowo, ale za chwilę znów się rozłącza, problemem może być zwarcie w instalacji lub przetarta wiązka nad skrzynią do masy.
• Sprawdzenie układu hydraulicznego:
  • Po spuszczeniu oleju ze skrzyni biegów, należy odkręcić sitko kontrolne (zazwyczaj na dole skrzyni) i sprawdzić obecność zanieczyszczeń.
  • Pomiar ciśnień: Podpięcie manometrów w odpowiednie porty pomiarowe na skrzyni i zmienniku pozwala sprawdzić, czy pompa ładująca i zawory sterujące utrzymują prawidłowe ciśnienie.
  • Jeżeli po wymianie zmiennika występuje problem ze zmianą biegów manualnie lewarkiem na odpalonej maszynie, a wysprzęglik zatrzymuje maszynę, ale biegu nie da się zmienić lub zmienia się ciężko, problem może tkwić w zaworze pod cewką jazdy lub w samej cewce. Należy sprawdzić ciśnienie na przewodzie idącym do chłodnicy ze zmiennika.

Profesjonalny serwis i kompleksowa regeneracja

W przypadku poważniejszych awarii, kompleksowa naprawa skrzyni biegów wymaga specjalistycznej wiedzy i wyposażenia.

• Pełna diagnoza: Sprawna diagnostyka, często z wykorzystaniem specjalistycznych narzędzi, pozwala na szybkie znalezienie usterki. Serwis mobilny zaczyna od rozmowy z operatorem i bezpośredniego sprawdzenia maszyny. Może to obejmować rozmowę z operatorem maszyny, aby zrozumieć objawy awarii, a także bezpośrednie sprawdzenie maszyny.

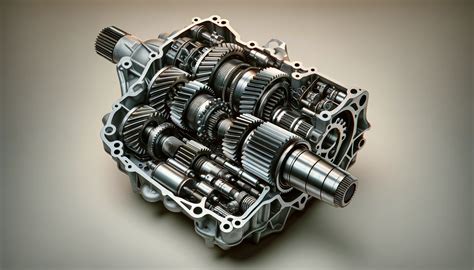

• Demontaż i inspekcja komponentów: Skrzynia biegów jest demontowana z ładowarki. Po demontażu, wszystkie komponenty są dokładnie sprawdzane pod kątem zużycia i uszkodzeń. W tym etapie oceniane są elementy takie jak zębatki, łożyska, synchronizatory, uszczelki i inne części.
• Wymiana uszkodzonych części: Uszkodzone lub zużyte części są wymieniane na nowe. Naprawa skrzyni biegów JCB może obejmować różne czynności, od prostych, takich jak wymiana oleju i filtrów, po bardziej skomplikowane, jak wymiana uszkodzonych części (np. łożysk, synchronizatorów).
• Ponowny montaż i regulacja: Skrzynia biegów jest ponownie składana. Na tym etapie ważna jest precyzyjna regulacja i ustawienie poszczególnych elementów, aby zapewnić prawidłowe działanie skrzyni biegów.
• Testy po naprawie: Po złożeniu skrzyni biegów i zamontowaniu jej z powrotem w ładowarce, przeprowadzane są testy, aby upewnić się, że naprawa została wykonana prawidłowo i skrzynia działa bez zarzutu. Może to obejmować uruchomienie maszyny i sprawdzenie jej w różnych warunkach pracy. W razie potrzeby serwisant może również dostosować ustawienia skrzyni biegów, aby zapewnić optymalną wydajność.
• Raport i zalecenia: Po zakończeniu naprawy skrzyni biegów serwisant zwykle dostarcza raport z wykonanych prac oraz ewentualnych zaleceń dotyczących dalszego użytkowania i konserwacji maszyny.

Korzystanie z serwisu mobilnego jest szczególnie korzystne w przypadku ciężkiego sprzętu, jak koparko-ładowarki JCB, ponieważ minimalizuje przestoje w pracy i eliminuje potrzebę transportu maszyny do warsztatu. Czas realizacji takiej kompleksowej naprawy to często około 3 dni roboczych od otrzymania skrzyni.

Ważność szybkiej reakcji na awarię

Ignorowanie problemów ze skrzynią biegów w JCB, w tym w modelu 4CX, może prowadzić do poważnych konsekwencji:

• Eskalacja usterek: Małe usterki, które mogłyby być łatwo naprawione na wczesnym etapie, mogą przerodzić się w poważniejsze awarie. Niewielkie wycieki oleju mogą prowadzić do niedostatecznego smarowania i w konsekwencji do uszkodzenia ważnych komponentów skrzyni biegów.
• Wzrost kosztów naprawy: Im dłużej zwleka się z naprawą, tym uszkodzenia mogą stać się bardziej rozległe, co z kolei może znacznie zwiększyć koszty naprawy.
• Przestoje w pracy: Uszkodzona skrzynia biegów może uniemożliwić efektywne wykorzystanie ładowarki, co prowadzi do przestojów w pracy. W przypadku firm zależnych od ciężkiego sprzętu, takie przestoje mogą mieć poważne konsekwencje finansowe.
• Ryzyko bezpieczeństwa: Kontynuowanie pracy z uszkodzoną skrzynią biegów może zwiększać ryzyko nagłej awarii w trakcie użytkowania, co może być niebezpieczne dla operatora i innych pracowników w pobliżu. Nieprawidłowo działająca skrzynia biegów może wpływać na kontrolę nad maszyną, co stanowi zagrożenie bezpieczeństwa.

Naprawa skrzyni biegów JCB pozwala przede wszystkim przywrócić maszynie jej pierwotną wydajność. Oznacza to lepszą reakcję na zmiany biegów, płynniejszą pracę i ogólnie lepszą efektywność operacyjną. Naprawa na wczesnym etapie może zapobiec dalszym, bardziej kosztownym uszkodzeniom oraz pomaga zapewnić bezpieczne warunki pracy. Chociaż naprawa skrzyni w ładowarce JCB może być kosztowna, jest to zazwyczaj znacznie tańsze niż wymiana całej skrzyni biegów lub zakup nowej maszyny. Dobrze działająca skrzynia biegów może przyczynić się do bardziej efektywnego zużycia paliwa, co jest ważne z punktu widzenia kosztów operacyjnych. Najlepiej, aby wszelkie problemy ze skrzynią biegów w ładowarkach JCB były naprawiane jak najszybciej po ich wykryciu. Pozwala to uniknąć tych negatywnych konsekwencji. Regularna konserwacja i przeglądy są również kluczowe w zapobieganiu awariom. Firma Inter-Serwis od 10 lat profesjonalnie zajmuje się naprawą i regeneracją skrzyń biegów JCB.
