Udźwig jest jednym z najistotniejszych pojęć dotyczących wózków podnośnikowych. Oznacza maksymalną masę ładunku, jaki można bezpiecznie podnieść przy pomocy konkretnego wózka. Udźwig wózka widłowego to wartość wskazująca na to, jak ciężki może być obsługiwany ładunek. Jest to jeden z kluczowych parametrów technicznych, określający maksymalny ciężar, jaki maszyna może bezpiecznie podnieść i przetransportować. Znajomość tego wskaźnika pozwala uniknąć przeciążeń, które mogłyby prowadzić do awarii lub zagrożenia dla operatora.
Udźwig typowego wózka widłowego wynosi, zależnie od typu, od kilkuset kilogramów do ponad 5 ton. W praktyce w Polsce aż 60% wszystkich rejestrowanych wózków widłowych to maszyny o relatywnie niewielkim udźwigu, do 2 ton. Liczna jest również grupa widlaków o udźwigu od 2 do 3,5 tony, a maszyny większe niż 5-tonowe stanowią ledwie około 2% ogółu. Przez udźwig wózka widłowego rozumie się dopuszczalną maksymalną masę ładunku, jaki może on podnieść.
Udźwig Nominalny a Udźwig Resztkowy (Zredukowany)
Istnieją pewne zastrzeżenia co do udźwigu, znajdujące odzwierciedlenie w treści dwóch bardziej szczegółowych definicji: udźwigu nominalnego i resztkowego (zredukowanego).
Udźwig Nominalny
Udźwig nominalny wózka widłowego to największa dopuszczalna masa ładunku, jaką wózek może podnieść do określanej wysokości, pod warunkiem, że odległość środka ciężkości podnoszonego ładunku od czoła wideł nie przekracza wartości podanej w DTR (zazwyczaj jest to 500 lub 600 mm). Jest to maksymalna waga ładunku, którą dany wózek może podnieść przy określonej wysokości i standardowej odległości środka ciężkości ładunku od czoła wideł. Dostępne na rynku wózki widłowe posiadają „udźwig nominalny” określony przez producenta w ramach obowiązujących norm, podawany zazwyczaj na danym środku ciężkości ładunku. Wartość ta jest liczona dla wózka pracującego w normalnych warunkach, które określa producent maszyny. Na przykład, wózek typu Traigo48-8FBE16T posiada udźwig nominalny wynoszący 1,6 tony.
Udźwig Resztkowy (Zredukowany)
Udźwig resztkowy (zwany również zredukowanym) to rzeczywista maksymalna waga, jaką wózek widłowy może podnieść przy danej konfiguracji - uwzględniając osprzęt, rodzaj opon, wysokość podnoszenia i położenie środka ciężkości. W codziennej pracy operator wózka widłowego często spotyka się sytuacje, w których udźwig rzeczywisty jest niższy niż podany przez producenta udźwig nominalny. Jeśli chcemy podnieść ładunek na wysokość powyżej 5000 mm lub jeśli odległość środka ciężkości ładunku od czoła wideł zmieni się, zauważymy, że rzeczywisty udźwig zmniejszy się i to właśnie nazywamy udźwigiem resztkowym.
Dopuszczalne obciążenie wózka jest zmienne i zależy od odległości środka ciężkości podnoszonego ładunku od czoła wideł oraz od wysokości, na jaką podnosimy ładunek. Wraz ze zwiększaniem się tych odległości zmniejsza się maksymalny ciężar podnoszonego ładunku. Udźwig zredukowany wyznacza każdorazowo dla pojazdu jego producent. Jest to ostateczny i maksymalny ciężar ładunku, jaki wózek widłowy może unieść powyżej ustalonej dla udźwigu nominalnego wysokości, z koniecznością zachowania określonego środka ciężkości.
Czynniki Wpływające na Udźwig i Stateczność
Na udźwig wózka widłowego wpływa wiele czynników, które operator musi brać pod uwagę podczas pracy, aby zapewnić bezpieczeństwo i efektywność.
Rola Środka Ciężkości Ładunku
Środek ciężkości ładunku to punkt, w którym równoważy się masa przedmiotu. Warto wiedzieć, iż środek ciężkości zazwyczaj (ale nie zawsze) znajduje się w połowie długości składowanego produktu. Aby uzyskać informację o odległości środka ciężkości ładunku od czoła wideł, należy długość ładunku podzielić przez 2 (jeśli środek ciężkości znajduje się w połowie). Uwzględnienie powyższych danych daje pewność bezpiecznej i sprawnej obsługi transportowanych ładunków. Standardowa odległość środka ciężkości ładunku wynosi 500 mm od czoła wideł dla większości modeli wózków.
Wysokość Podnoszenia
Wysokość podnoszenia wózka widłowego determinuje udźwig. Im wyżej ładunek jest podnoszony, tym mniejszy jest maksymalny dopuszczalny ciężar. Wysokość podnoszenia to w gruncie rzeczy dwa parametry: maksymalna wysokość podnoszenia oraz wysokość swobodnego podnoszenia. Wysokość swobodnego podnoszenia to odległość od górnej powierzchni wideł do podłoża, mierzona bez wysuwania masztu.
Osprzęt Dodatkowy
Inne czynniki mające wpływ na odległość środka ciężkości ładunku od czoła wideł, takie jak dodatki do wózka widłowego, długość wideł, kształt ładunku itp., również zostaną odzwierciedlone w udźwigu resztkowym. Dodatkowo osprzęt używany wraz z wózkiem widłowym również wpływa na jego udźwig. Przykłady takiego osprzętu to chwytaki, podnośniki boczne czy obrotnice. Wpływ na udźwig resztkowy wózka ma również zastosowany osprzęt, np. przesuw boczny. Niektóre wózki stosują zintegrowany przesuw boczny, dzięki czemu nie odsuwają środka ciężkości w znacznym stopniu.
Stateczność Wózka Widłowego
Stateczność wózków widłowych to inaczej ich zdolność do zachowania równowagi zarówno w trakcie postoju, jazdy, jak i wykonywania operacji unoszenia ładunków. Aby zrozumieć zasadę stateczności, maszynę można porównać do wagi z szalkami albo do huśtawki. Aby urządzenie zachowało równowagę, należy zadbać o to, żeby ciężar po jednej stronie był zrównoważony ciężarem po drugiej. Budowa wózka jest oparta na tej prostej zasadzie fizyki. Z tyłu wózka znajduje się duży, metalowy ciężar - tak zwana przeciwwaga dla ładunku, który chcemy umieścić na widłach. Aby ładunek nie przechylił maszyny do przodu, przeciwwaga zapewnia większą siłę skierowaną w dół.
Punkt podparcia, czyli środek ciężkości wózka, znajduje się zazwyczaj na osi przedniej. Dokładnie w tym miejscu, przeciwwaga i ładunek równoważą się, co zapewnia stabilność wózka widłowego. Środek ciężkości przesuwa się wraz ze wzrostem obciążenia na widłach. Stateczność zależna jest od wagi wózka i ładunku, a także od sposobu jego ułożenia. Pewien wpływ na nią może mieć też stan pojazdu oraz specyfika nawierzchni, po której wózek się porusza. Przekroczenie któregokolwiek z parametrów, na przykład maksymalnego udźwigu lub nieprawidłowe ułożenie ładunku, może prowadzić do utraty stateczności wózka.
Trójkąt stabilności – wózek widłowy – animacja 3D

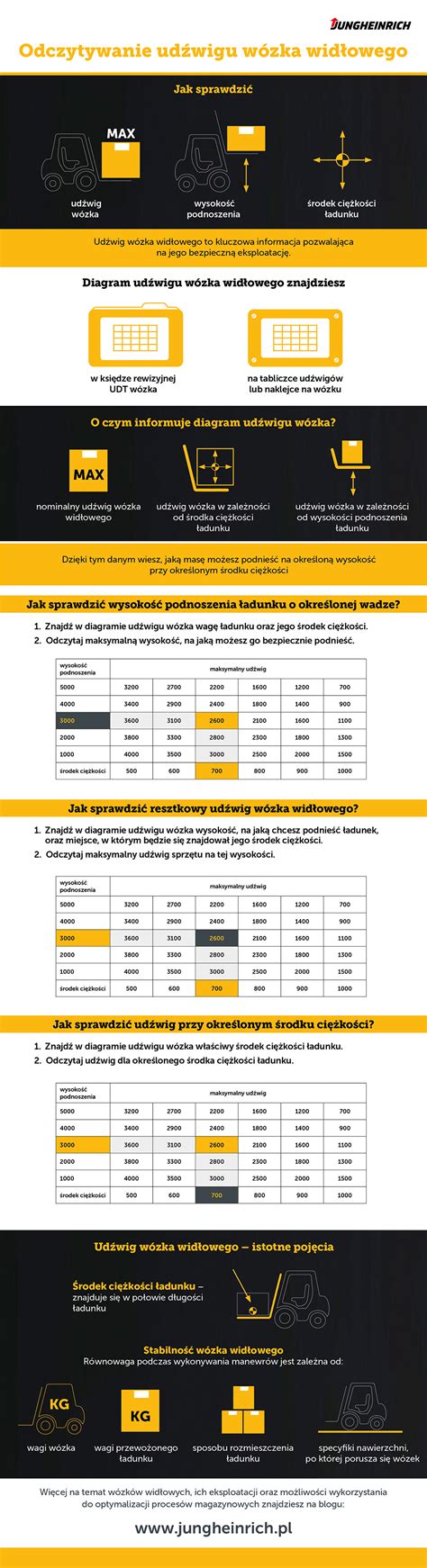

Diagram Udźwigu Wózka Widłowego - Niezbędne Narzędzie Operatora
Jednym z podstawowych tematów, z jakim musi zapoznać się koniecznie każdy przyszły operator jest diagram udźwigu wózka widłowego. Jest to zbiór informacji (podanych w formie wykresu liniowego lub tabeli) określających tak zwany udźwig nominalny wózka widłowego. W ten sposób określana jest maksymalna waga ładunku, jakim może być obciążony pojazd. Co jednak istotne, w diagramie znajdują się oddzielne wartości dla konkretnych wysokości. Jego prawidłowe odczytywanie ma więc ogromne znaczenie dla efektywności pracy w magazynie oraz dla zachowania bezpieczeństwa.
Diagram udźwigu wózka widłowego jest niezbędny, by móc szybko i sprawnie wyznaczać wartości maksymalnego bezpiecznego podnoszenia lub też maksymalnej dopuszczalnej masy dla obsługiwanego ładunku. Z diagramu udźwigu wózka widłowego na podstawie dwu posiadanych informacji, odczytać można wartość trzeciej.
Gdzie Szukać Diagramu Udźwigu?
Diagram udźwigu wózka widłowego musi znajdować się w dokumentacji każdego pojazdu. Często pojawia się również na tabliczkach znamionowych bądź naklejkach umieszczanych bezpośrednio na danym wózku, w miejscu widocznym dla kierowcy. Co ważne, każdy model urządzenia posiada swój, wyznaczony przez producenta, diagram udźwigu wózka widłowego. Tabliczka znamionowa wózka to źródło podstawowych danych o maszynie. Znajdziesz na niej wartość udźwigu nominalnego, długość wideł, standardową odległość środka ciężkości ładunku oraz maksymalną wysokość podnoszenia. Z kolei diagram udźwigu wózka widłowego pozwala sprawdzić, jak zmienia się udźwig nominalny przy różnych parametrach pracy - na przykład gdy używamy dodatkowego osprzętu lub podnosimy na maksymalną wysokość.

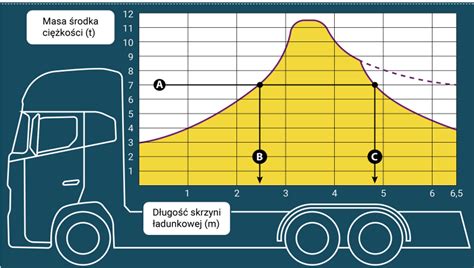

Jak Czytać Diagram Udźwigu?
Analiza diagramu jest konieczna jeszcze przed rozpoczęciem realizacji konkretnych prac. Każdy operator powinien wiedzieć, co oznaczają informacje zawarte w diagramie i w jaki sposób powinno się je interpretować. Pomimo pewnych różnic, diagram udźwigu wózka widłowego najczęściej zawiera trzy kluczowe informacje, których pod żadnym pozorem nie należy bagatelizować. Są to:
- nominalna wartość udźwigu wózka widłowego,
- środek ciężkości (a mówiąc dokładniej jego odległość od czoła wideł),
- wysokość masztu wózka / wysokość podnoszenia ładunku.
Znając te wartości, operator wie, co jest możliwe i bezpieczne do zrealizowania przy pomocy konkretnego modelu wózka, czyli ile i na jaką wysokość może on unieść przy określonym rozmieszczeniu ładunku na widłach. Aby poznać maksymalny udźwig nominalny urządzenia, należy wiedzieć, na jaką wysokość ma być podniesiony dany ładunek oraz jaka jest odległość środka ciężkości podnoszonego ładunku od czoła wideł.

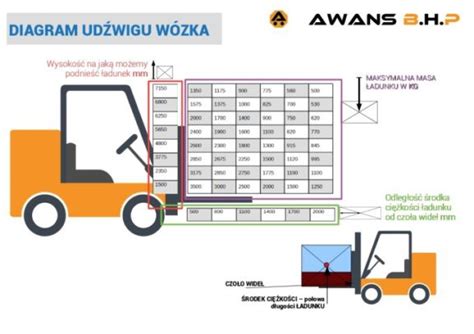

Przykład odczytu diagramu udźwigu
Poniższa tabela przedstawia przykładowy diagram udźwigu, gdzie wartości w milimetrach to wysokość podnoszenia (pionowo) i odległość środka ciężkości (poziomo), a wartości w kilogramach to maksymalny udźwig.
| Wysokość podnoszenia (mm) | Środek ciężkości (mm) | |||||
|---|---|---|---|---|---|---|
| 500 | 600 | 700 | 800 | 900 | 1000 | |
| 5000 | 3200 | 2700 | 2200 | 1600 | 1200 | 700 |
| 4000 | 3400 | 2900 | 2400 | 1800 | 1400 | 900 |
| 3000 | 3600 | 3100 | 2600 | 2100 | 1600 | 1100 |
| 2000 | 3800 | 3300 | 2800 | 2300 | 1800 | 1300 |
| 1000 | 4000 | 3500 | 3000 | 2500 | 2000 | 1500 |
Jeśli na przykład ładunek musi być podniesiony na maksymalną w tym przypadku wysokość 5 metrów (5000 mm), a środek jego ciężkości wypada w odległości metra (1000 mm) od czoła wideł, maksymalny udźwig wynosi 700 kilogramów, co oznacza, że ładunek nie może przekroczyć takiej wagi. Dysponując tego typu zestawieniem (tabelarycznym lub wykresowym), mając dwie dowolne wartości z trzech (wysokość podnoszenia, udźwig, odległość środka ciężkości ładunku od czoła wideł), łatwo odczytuje się tę brakującą.
Jeśli operator zna wysokość, na jakiej znajdzie się ładunek, jak również miejsce, w którym będzie znajdował się jego środek ciężkości, może - dzięki diagramowi udźwigu wózka - określić maksymalną wagę, a także udźwig sprzętu na tej właśnie wysokości. I odwrotnie - gdy operator zna wagę towaru i wysokość podnoszenia, jest w stanie wyznaczyć optymalne miejsce środka ciężkości ładunku umieszczanego na widłach wózka.
Bezpieczeństwo i Szkolenie Operatorów
Zrozumienie pojęcia udźwigu nominalnego ma kluczowe znaczenie dla bezpieczeństwa pracy. Przekroczenie tej wartości może prowadzić do utraty stateczności wózka widłowego, uszkodzenia układu hydraulicznego lub wypadku w miejscu pracy. Jeśli operator nie trzyma się ściśle zaleceń odnoszących się do wysokości podnoszenia ładunku o określonej masie, może doprowadzić do bardzo groźnej sytuacji związanej na przykład z przewróceniem się wózka czy też uszkodzeniem samego ładunku. Do całej sprawy należy zatem podchodzić z odpowiednią starannością.
Szkolenie operatorów wózków widłowych jest kluczowe dla bezpieczeństwa pracy z tymi maszynami. Szkolenia powinny obejmować zarówno teorię, jak i praktykę, a także przepisy bezpieczeństwa obowiązujące w miejscu pracy. Operatorzy powinni być świadomi ograniczeń udźwigu wózków widłowych, jak również umieć prawidłowo ocenić ciężar ładunku oraz jego rozkład. Umiejętność dokonania wszystkich tych obliczeń wymagana jest podczas egzaminu państwowego na wózki widłowe. Udźwig wózka widłowego, diagram udźwigu, udźwig nominalny czy też udźwig zredukowany to zagadnienia, które pojawiają się najczęściej w perspektywie egzaminu.
Regularne serwisowanie i konserwacja wózków widłowych są niezbędne dla utrzymania ich sprawności oraz bezpieczeństwa pracy. W ramach konserwacji należy sprawdzać stan opon, układ hamulcowy, układ hydrauliczny, poziom płynów eksploatacyjnych oraz stan baterii w przypadku wózków elektrycznych. Serwisowanie powinno być przeprowadzane przez wykwalifikowany personel, a części zamienne powinny być oryginalne lub spełniać wymogi jakościowe producenta. Zrozumienie tych parametrów ma znaczenie nie tylko dla bezpieczeństwa, ale również dla efektywności i kosztów operacji magazynowych.
