Baterie do wózków widłowych: kompleksowy przewodnik po akumulatorach kwasowo-ołowiowych

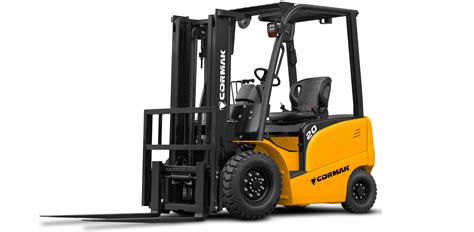

Wózki widłowe akumulatorowe doskonale sprawdzają się w zamkniętych magazynach. Nie emitują spalin, działają stosunkowo cicho i niezwykle sprawnie. Aby jednak spełniały wszystkie stawiane przed nimi wymagania, muszą być optymalnie dobrane do miejsca i rodzaju pracy na podstawie kilku istotnych kryteriów. Jednym z nich jest sprawność akumulatorów wózka widłowego.

Co to jest bateria trakcyjna?

W przypadku wózków elektrycznych sprawne i nowoczesne akumulatory są na wagę złota. Ich podstawowe elementy to baterie trakcyjne, które produkowane są zarówno dla wózków widłowych, jak i podnośnikowych. To one odpowiadają za dostarczanie mocy do silników.

Każda bateria trakcyjna składa się z metalowej skrzynki zabezpieczanej specjalnym materiałem kwasoodpornym. W jej wnętrzu ułożone są ogniwa, których liczba i układ wpływają bezpośrednio na napięcie oraz pojemność akumulatora. Baterie trakcyjne do wózków widłowych charakteryzują się wysoką odpornością na naprężenia mechaniczne oraz inne czynniki szkodliwe, które bez wykorzystania stosownych zabezpieczeń mogą doprowadzić do uszkodzenia całego sprzętu.

Trwałość baterii trakcyjnych mieści się przeważnie w widełkach 1500 do 2000 cykli ładowania. Dzięki czemu, z powodzeniem są one stosowane w produkcji akumulatorów do wózków widłowych.

Rodzaje akumulatorów do wózków widłowych

Od sposobu zasilania maszyn w dużej mierze zależy skuteczność ich działania. Akumulatory dobrane w niewłaściwy sposób mogą sprawić, że dany wózek okaże się nieprzydatny podczas codziennej pracy - na przykład z powodu zbyt krótkiego czasu działania na jednym ładowaniu albo niewystarczającej mocy. Chcąc uniknąć podobnych sytuacji, warto dokładnie przeanalizować budowę oraz możliwości poszczególnych typów baterii do wózków widłowych. Do wyboru mamy trzy opcje, które różnią się technologią i właściwościami.

Baterie kwasowo-ołowiowe (Wet Cell)

Baterie trakcyjne kwasowe to najstarszy typ baterii montowanych w różnych pojazdach, głównie tych wyróżniających się prostą instalacją elektryczną. Akumulatory składają się z ołowiowych ogniw i elektrolitu kwasowego w stanie płynnym (kwas siarkowy rozcieńczony wodą destylowaną). Roztwór elektrolitu w naładowanym akumulatorze kwasowym składa się zazwyczaj z około 30% do 50% kwasu siarkowego, a pozostałą część stanowi oczyszczona woda dejonizowana. Bardzo powszechnym stężeniem jest około 37% kwasu siarkowego.

Ważne jest, aby zrozumieć, że stężenie kwasu siarkowego nie jest statyczne. Zmienia się dynamicznie, gdy akumulator przechodzi cykle ładowania i rozładowywania. Kwas siarkowy stanowi około 18% całkowitej masy kwasowego akumulatora do wózka widłowego. Przykładowo, standardowy akumulator ważący około 2400 funtów zawierałby około 432 funtów czystego kwasu siarkowego.

Kwas siarkowy jest kluczowym elementem, pełniąc funkcję elektrolitu, który umożliwia proces elektrochemiczny odpowiedzialny za wytwarzanie energii elektrycznej. Utrzymanie prawidłowego stężenia kwasu siarkowego jest kluczowe dla wydajności i trwałości akumulatora, ponieważ niezrównoważony roztwór może prowadzić do zmniejszenia skuteczności reakcji chemicznej lub uszkodzenia wewnętrznych płytek ołowiowych.

Zalety akumulatorów kwasowo-ołowiowych:

• Niska cena początkowa: Są tańsze w zakupie niż inne typy akumulatorów.
• Sprawdzona technologia: Są stosowane od wielu lat i ich działanie jest dobrze znane.
• Dobra wydajność w niskich temperaturach: Mogą pracować w szerokim zakresie temperatur, w tym w chłodniach.
• Wysoki wskaźnik recyklingu: Do 99% ich części nadaje się do ponownego wykorzystania.

Wady akumulatorów kwasowo-ołowiowych:

• Wymagają stałej kontroli i konserwacji: Operator musi regularnie sprawdzać poziom i gęstość elektrolitu.
• Ryzyko wycieku elektrolitu: Każdy przechył sprzętu może spowodować wyciek kwasu, co czyni je mniej odpowiednimi do pracy na pochyłościach.
• Wymagają specjalnych warunków przechowywania: Muszą być przechowywane w ciepłym i dobrze wentylowanym pomieszczeniu. Pozostawienie wózka na mrozie może uniemożliwić uruchomienie.
• Długi czas ładowania: Wymagają od 8 do 12 godzin ładowania, plus dodatkowe 6-8 godzin na schłodzenie.
• Wymagają specjalnej akumulatorowni: Konieczne jest oddzielne, bezpieczne i dobrze wentylowane pomieszczenie do ładowania, ze względu na wydzielanie się łatwopalnego wodoru i tlenu.
• Krótsza żywotność: Standardowy akumulator wystarcza na około 1000-1500 cykli ładowania, co przekłada się na około 5 lat żywotności przy pracy jednozmianowej.
• Potencjalne zagrożenia bezpieczeństwa: Wycieki kwasu mogą powodować oparzenia skóry, a emisja gazów stwarza ryzyko wybuchu. Woda na akumulatorze może prowadzić do korozji i problemów elektrycznych.

Baterie żelowe (Gel Cell)

Baterie żelowe to rozwinięcie technologii kwasowo-ołowiowej, w której funkcję elektrolitu pełni kwas siarkowy zmieszany z krzemionką, tworząc konsystencję żelu. Dzięki temu są bezobsługowe, nie wymagają dolewania wody i mogą być używane natychmiast po zakupie.

Zalety baterii żelowych:

• Bezobsługowe: Nie wymagają sprawdzania poziomu elektrolitu ani dolewania wody.
• Szczelne: Żel nie wycieka i nie paruje.
• Odporność na wibracje i uderzenia: Zwiększona odporność na czynniki mechaniczne.
• Możliwość montażu w różnych pozycjach: W większości przypadków.
• Dłuższa żywotność: Nawet w wysokich temperaturach.

Wady baterii żelowych:

• Powolne cykle ładowania: Mogą prowadzić do nieodwracalnych uszkodzeń (powstanie pustych przestrzeni z elektrolitem).

Akumulatory z absorbowaną matą szklaną (AGM)

Akumulatory AGM to bezobsługowe akumulatory kwasowo-ołowiowe, w których elektrolity są zawieszone w specjalnej macie szklanej. Wymagają mniej konserwacji, ponieważ elektrolity są w stanie suchym, a nie ciekłym.

Zalety akumulatorów AGM:

• Mniej konserwacji: Nie wymagają podlewania.
• Zmniejszone ryzyko wycieku: Elektrolit jest zawieszony w macie szklanej.
• Odporność na ekstremalne temperatury i wibracje.

Wady akumulatorów AGM:

• Cykle ładowania mogą zaszkodzić żywotności: Z czasem może negatywnie wpływać na wydajność.
• Ograniczone zastosowania: Sprawdzają się przy mało intensywnym transporcie na krótkich trasach.

Baterie litowo-jonowe (Li-ion)

Baterie litowo-jonowe to nowoczesna technologia, która szybko zyskuje na popularności. Składają się z niewielkich ogniw, które łączy się w pakiety, co pozwala na wybór różnych konfiguracji. Ogniwa umieszcza się w metalowej skrzyni, która jest specjalnie zabezpieczana. Całość składa się ze szczelnie zamkniętych bloków, a przesyłaniem mocy steruje układ elektroniczny.

Zalety baterii litowo-jonowych:

• Wysoka sprawność i bezpieczeństwo: Nie gazują, co eliminuje zagrożenia.
• Długi czas pracy: Dłuższa żywotność, około 2000-3000 cykli ładowania, czyli około 10 lat użytkowania.
• Krótki czas ładowania: Pełne ładowanie trwa od 1 do 3 godzin. Możliwe doładowywanie w przerwach (opportunity charging).
• Niewielka waga: Znacznie lżejsze od tradycyjnych ogniw kwasowych, co ułatwia obsługę.
• Swoboda montażu: Mogą być montowane w dowolnej pozycji.
• Bezobsługowy charakter: Nie wymagają dolewania wody ani czyszczenia.
• Lepsza wydajność w niskich temperaturach: Spadek pojemności 30%-50% poniżej 0°C, ale nadal lepsze niż kwasowo-ołowiowe.
• Mniejsze wymagania przestrzenne: Nie wymagają specjalnych pomieszczeń do ładowania.
• Wyższa efektywność energetyczna: Zużywają mniej energii i generują mniej ciepła podczas ładowania.

Wady baterii litowo-jonowych:

• Wyższy koszt początkowy: Akumulator jest około dwa-trzy razy droższy od kwasowego.
• Trudniejszy recykling: Mniej niż 15% baterii litowo-jonowych jest poddawanych recyklingowi.

Jak dobrać akumulator do wózka widłowego?

Ocena specyfikacji akumulatorów do wózków widłowych to nie tylko kwestia napięcia, pojemności, wagi i rozmiaru. Inne czynniki wpływają bezpośrednio na codzienne operacje i ogólną efektywność kosztową. Takie elementy, jak czas ładowania, żywotność, wydajność w chłodni i wymagania przestrzenne, decydują o tym, jak dobrze akumulator pasuje do sprzętu i procesu pracy.

Kryteria wyboru akumulatora:

1. Napięcie (V) i pojemność (Ah)

Napięcie i pojemność to najważniejsze parametry przy wyborze akumulatora do wózka widłowego. Wybór prawidłowego napięcia w zależności od typu wózka widłowego zapewnia bezpieczną i wydajną pracę:

• 24V - Mały sprzęt, taki jak wózki paletowe i wózki widłowe.
• 36V - Wózki widłowe o średnim udźwigu, w tym wózki o wąskich korytarzach.
• 48V - Większe wózki widłowe elektryczne z przeciwwagą.
• 80V - Wózki widłowe o dużym udźwigu i sprzęt do obsługi naziemnej lotnisk.

Oprócz napięcia należy również wziąć pod uwagę pojemność (Ah). Akumulatory o większej pojemności zapewniają dłuższy czas pracy, ale mogą zwiększać wagę i rozmiar.

2. Czas ładowania

Czas ładowania jest bardzo ważny w przypadku wózków widłowych:

• Akumulatory litowo-jonowe: Większość osiąga pełne naładowanie w ciągu 1 do 3 godzin. Mogą być ładowane podczas krótkich przerw bez negatywnego wpływu na ich żywotność.
• Akumulatory kwasowo-ołowiowe: Zazwyczaj potrzebują od 8 do 12 godzin na pełne naładowanie, plus kilka godzin na schłodzenie przed ponownym użyciem. Oznacza to, że akumulator kwasowo-ołowiowy może potrzebować prawie całego dnia, zanim będzie gotowy do pracy.

3. Żywotność akumulatora

Dłuższa żywotność akumulatora oznacza rzadszą wymianę. Akumulatory litowo-jonowe działają znacznie dłużej niż kwasowo-ołowiowe.

4. Wydajność w chłodni

Zimne miejsca utrudniają prawidłową pracę akumulatorów. Akumulatory litowo-jonowe radzą sobie lepiej w niskich temperaturach niż kwasowo-ołowiowe. Zachowują więcej energii i działają lepiej w niskich temperaturach.

5. Przestrzeń magazynowa

Akumulatory litowo-jonowe zajmują mniej miejsca niż akumulatory kwasowo-ołowiowe. Nie wymagają specjalnych pomieszczeń do ładowania ani dodatkowej przestrzeni na zapasowe akumulatory. Pracownicy mogą ładować akumulatory litowo-jonowe w dowolnym miejscu na powierzchni magazynu. To oszczędza miejsce i pozwala firmom na nowe sposoby wykorzystania magazynu.

6. Koszt

Właściciele firm i menedżerowie często zwracają uwagę przede wszystkim na cenę. Akumulatory kwasowo-ołowiowe są tańsze w zakupie. Firmy wybierają je, aby zaoszczędzić pieniądze już teraz. Koszt baterii litowo-jonowych jest wyższy na początku. Jednakże, menedżerowie powinni patrzeć dalej niż tylko na cenę. Całkowity koszt posiadania to coś więcej niż tylko zakup akumulatora. Obejmuje on konserwację, ładowanie, pracę i zakup nowych akumulatorów. W ciągu pięciu lat koszty utrzymania i użytkowania akumulatorów litowo-jonowych są niższe.

Zasady ładowania i rozładowania

To właśnie nawyki operatorów w największym stopniu wpływają na żywotność i dostępność energii akumulatorów. Niewłaściwe ładowanie i rozładowywanie może znacząco skrócić ich żywotność i wpłynąć na produktywność pracy.

Dobre praktyki ładowania:

• Nie dopuszczaj do głębokich rozładowań: Dla akumulatorów kwasowo-ołowiowych (PzS) trzymaj się 20-30% SoC (stanu naładowania) jako punktu ładowania. Dla Li-ion bezpieczne są częste doładowania (opportunity charging).
• Używaj właściwego profilu ładowania: Do PzS - ładowarki HF z dopasowanym prądem i fazą wyrównawczą. Do Li-ion - ładowarki zgodne z BMS producenta.
• Zapewnij czas na wyrównanie (equalize) w PzS: Raz w tygodniu lub według zaleceń, aby zbalansować ogniwa i ograniczyć siarczanowanie.
• Kontroluj temperaturę: Unikaj ładowania gorącej baterii (powyżej zaleceń producenta). W mroźniach stosuj pakiety przystosowane do niskich temperatur.
• Oddziel strefę ładowania: Zapewnij wentylację, oznaczenia, brak otwartego ognia. Zabezpiecz przewody przed uszkodzeniem mechanicznym.
• Nie przerywaj ładowania PzS bez potrzeby: Częste krótkie „podłączenia” pogarszają bilans i skracają życie. Li-ion doładowuj w przerwach.
• Ładowanie przy otwartej pokrywie: Podczas ładowania akumulatora kwasowo-ołowiowego pokrywa powinna być otwarta, aby zapobiec przegrzewaniu.
• Właściwe odłączanie: Nigdy nie odłączaj akumulatora bez uprzedniego wyłączenia ładowarki.
• Nie pozostawiaj rozładowanej baterii przez dłuższy czas: Może to spowodować wiele szkód.
• Nigdy nie ładuj akumulatora z otwartymi zaślepkami odpowietrzającymi: Zaślepki wentylacyjne służą do regulacji ciśnienia wewnątrz akumulatora.

Pielęgnacja i obsługa akumulatora kwasowo-ołowiowego

Prosty plan konserwacji zapobiega większości awarii i wydłuża żywotność akumulatorów kwasowo-ołowiowych.

Co robić regularnie:

• Poziom elektrolitu: Sprawdzaj po pełnym ładowaniu; uzupełniaj wyłącznie wodą destylowaną, około 15 mm nad płytami ogniw. Nie dolewaj przed cyklem - ryzyko „wykipienia”.
• Czystość pakietu: Myj i susz wierzch baterii; zanieczyszczenia przewodzą i powodują prądy upływu, grzanie oraz korozję biegunów. Używaj szmatki zwilżonej roztworem amoniaku i węglanu/wodorowęglanu sodu, aby zneutralizować kwasy.
• Złącza i przewody: Dokręć, zabezpiecz pastą antykorozyjną; luźne połączenia = spadki napięcia i nagrzewanie. Użycie wazeliny jest świetną metodą na uniknięcie korozji.
• Kontrola gęstości/napięć celi: Okresowe pomiary wykryją słabe ogniwa; reaguj wymianą/serwisem, zanim spadnie czas pracy.
• Wentylacja strefy: Odprowadzaj wodór; w Li-ion zapewnij wymagane chłodzenie ładowarek.
• Sprawdzanie odczytów: Poziom elektrolitu i gęstość są najważniejszymi parametrami do sprawdzenia.

Ułatwienia warte rozważenia: systemy centralnego dolewania wody (PzS), wskaźniki elektrolitu, wózki do wyciągania baterii, maty chłonne i zestawy do neutralizacji elektrolitu.

Najczęstsze błędy skracające żywotność baterii kwasowo-ołowiowych:

• Głębokie rozładowania (poniżej progu odcięcia).
• Brak uzupełniania wody lub dolewki „kranówką”.
• Brudny, wilgotny wierzch pakietu i luźne klemy.
• Ładowanie gorącej baterii i praca w nadmiernej temperaturze.
• Przerywanie cykli ładowania PzS i brak equalizacji.
• Nigdy nie należy uzupełniać akumulatorów kwasem - może to natychmiast zniszczyć baterię.
• Nie należy samodzielnie naprawiać baterii - w przypadku problemów, które nie ustępują po czyszczeniu i dolaniu wody, należy wezwać specjalistę.

Bezpieczeństwo pracy z akumulatorami kwasowo-ołowiowymi

Kwas siarkowy jest substancją silnie żrącą, a sam proces ładowania stwarza zagrożenie wydzielania się łatwopalnego wodoru. Niezbędne jest odpowiednie przeszkolenie w zakresie tych zagrożeń.

Środki ostrożności:

• Sprzęt ochrony osobistej (PPE): Każda osoba wykonująca konserwację akumulatora musi nosić osłony twarzy, okulary ochronne i buty ze stalowymi palcami.
• Wentylacja: Miejsce ładowania musi być dobrze wentylowane, aby zapobiec gromadzeniu się palnego wodoru.
• Punkt awaryjnego przemywania oczu: Musi być łatwo dostępny punkt z czystą wodą na wypadek przedostania się kwasu do oczu.
• Oznakowanie: Należy umieścić wyraźne oznakowanie zabraniające palenia, używania iskier i otwartego ognia.
• Gaśnica: Musi być dostępna i łatwo dostępna odpowiednia gaśnica.
• Zestaw do neutralizacji: Musi być dostępny zestaw do neutralizacji i oczyszczenia rozlanego kwasu.

Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 2003 r. Nr 169, poz. 1650 z późn. zm.) określa wymagania dotyczące pomieszczeń i miejsc ładowania wózków widłowych akumulatorowych. Pomieszczenie powinno posiadać skuteczną wentylację grawitacyjną lub mechaniczną, a drogi komunikacyjne i miejsca ładowania muszą być odpowiednio oznakowane.

Utylizacja akumulatorów kwasowo-ołowiowych

Akumulatory kwasowo-ołowiowe są od dawna poddawane recyklingowi. Prawie każda część tych akumulatorów nadaje się do ponownego wykorzystania, a wskaźnik recyklingu sięga nawet 99%. To czyni je jednymi z najczęściej poddawanych recyklingowi materiałów na świecie.

Firmy muszą przestrzegać surowych zasad utylizacji akumulatorów kwasowo-ołowiowych. Muszą korzystać z autoryzowanych punktów recyklingu i prowadzić dokumentację. Niewłaściwa utylizacja może prowadzić do zanieczyszczenia wody pitnej i źródeł żywności, a także stwarzać zagrożenia dla zdrowia związane z narażeniem na ołów. Naruszenie Ustawy o bateriach może skutkować karą grzywny w wysokości do 10,000 dolarów.
