Wóz Asenizacyjny: Kompleksowy Przewodnik

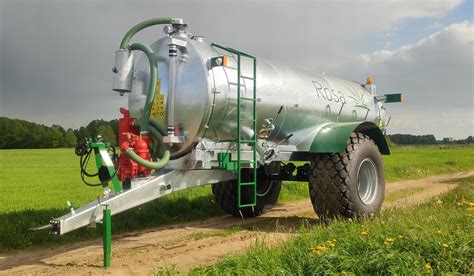

Wóz asenizacyjny, potocznie zwany beczkowozem, to specjalistyczny pojazd rolniczy przeznaczony do transportu i aplikacji różnego rodzaju płynnych substancji. Jego kluczowa rola w nowoczesnym rolnictwie polega na efektywnym zarządzaniu nawozami naturalnymi oraz innymi cieczami, co przyczynia się do zrównoważonego rozwoju gospodarstw.

Maszyna ta jest przystosowana do przewozu, przepompowywania i rozlewania substancji płynnych, takich jak gnojowica, mieszanina wody i obornika, ścieki komunalne, a także woda nieprzeznaczona do spożycia. Znajduje zastosowanie zarówno w pracach polowych, jak i w obrębie gospodarstwa rolnego. Oprócz transportu nawozów płynnych w gospodarstwach z chowem zwierząt, beczkowozy mogą służyć do przewozu wody niezbędnej do zabiegów środkami ochrony roślin lub do dostarczania wody na pastwiska.

Konieczne jest zastosowanie najwyższej jakości maszyn i urządzeń, aby czynności w gospodarstwie rolniczym mogły być wykonywane w bezpieczny, dokładny i wydajny sposób. Wóz asenizacyjny spełnia te wymogi, służąc do samoczynnego pobierania, transportowania oraz rozlewania gnojowicy na pola i pastwiska.

Budowa i kluczowe elementy wozu asenizacyjnego

Wozy asenizacyjne charakteryzują się złożoną konstrukcją, która zapewnia ich funkcjonalność i wytrzymałość w trudnych warunkach pracy.

Podwozie i rama

Podwozie stanowi główną i zasadniczą część wozu asenizacyjnego. Z przodu ma ono zamontowany dyszel pociągowy, natomiast z tyłu znajduje się wózek jezdny. Podwozie jest konstrukcją spawaną z kształtowników stalowych, składającą się z dwóch podłużnic połączonych ze sobą profilowanymi poprzeczkami. Do podłużnic ramy przyspawane są wsporniki przeznaczone do osadzenia zbiornika. Istnieją również konstrukcje samonośne, gdzie zbiornik jest zintegrowany z ramą, co pozwala na niższe położenie środka ciężkości.

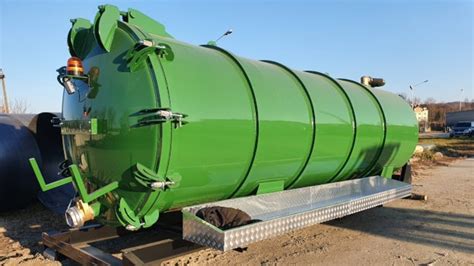

Zbiornik

Zbiorniki wozów asenizacyjnych mogą być wykonane z różnych materiałów, w tym z poliestru, stali cynkowanej ogniowo, tworzywa sztucznego wzmocnionego włóknem szklanym, a nawet ze stali nierdzewnej. W przypadku zbiorników poliestrowych są one wytwarzane ręcznie z wykorzystaniem specjalnych włókien szklanych. Zastosowanie najwyższej jakości materiałów do produkcji sprawia, że zbiorniki te charakteryzują się perfekcyjnie wygładzoną powierzchnią zewnętrzną oraz odpornością na uszkodzenia mechaniczne. Specjalna budowa głównego zbiornika wpływa na niski środek ciężkości dla całej maszyny, a także umożliwia całkowite opróżnienie w trakcie wylewania gnojowicy.

Z przodu zbiornika zamontowany jest cyfrowy wskaźnik napełnienia. Na górze zbiornika znajdują się dwa otwory z pokrywami. Zbiornik nadaje się tylko do bezciśnieniowej eksploatacji i jest chroniony przed nadciśnieniem i podciśnieniem przez wąż przelewowy (zamontowany na górze zbiornika) i zawór wentylacyjny w pokrywie wlewu. Wąż przelewowy nie może być w żadnym wypadku zamknięty, ponieważ powstałe w zbiorniku podciśnienie lub nadciśnienie może prowadzić do uszkodzenia zbiornika. Napełnienie zbiornika odpowiednią ilością cieczy jest możliwe poprzez ustawienie fabryczne pojemności zbiornika. Przy zastosowaniu innych substancji niż zalecane mogą powstać uszkodzenia zbiornika lub pompy.

Układ jezdny i hamulcowy

Zawieszenie wozu asenizacyjnego tworzy oś jezdna. W celu lepszego kopiowania terenu maszyna często wyposażona jest w układ jezdny typu tandem z szerokimi oponami typu balon. Wozy są standardowo wyposażane w osie resorowane typu Boogie. W zależności od pojemności wóz asenizacyjny może mieć od jednej do trzech osi; w przypadku dwóch osi jest to zwykle tandem z tylną osią skrętną, co pozwala na bardzo dobry rozkład siły nacisku przewożonych cieczy na podłoże oraz dobrą zwrotność maszyny.

System hamulcowy jest kluczowy dla bezpieczeństwa. Zadaniem zaworu sterującego jest uruchomienie hamulców wozu równocześnie z włączeniem hamulców ciągnika. Ponadto, w przypadku nieprzewidzianego rozłączenia przewodów pomiędzy wozem a ciągnikiem, zawór sterujący automatycznie uruchamia hamulec maszyny. W wozach stosuje się zawory posiadające układ zwalniający hamulec przyciskiem, wykorzystywany w przypadku, gdy maszyna jest odłączona od ciągnika. Zawór wyposażony jest w trójzakresowy regulator siły hamowania, który dostosowuje siłę hamowania w zależności od położenia. Zmiana położenia odbywa się ręcznie i jest uzależniona od wielkości ładunku.

Hamulec postojowy przeznaczony jest do unieruchomienia wozu asenizacyjnego w trakcie postoju. Korpus mechanizmu korbowego hamulca jest przymocowany do prawej podłużnicy podwozia. Linka stalowa, prowadzona przez dwie rolki prowadzące, połączona jest z dźwigniami rozpieracza osi jezdnej z mechanizmem korbowym.

Dyszel i podpora

Dyszel pociągowy wyposażony jest w przykręcone oko dyszla, co umożliwia agregatowanie wozu z dolnym zaczepem transportowym ciągnika. Do dyszla zamocowana jest podpora, która na czas pracy i transportu jest składana i wykorzystywana podczas postoju.

Pompy i systemy ssąco-tłoczące

Wozy asenizacyjne są wyposażone w pompy i węże, które umożliwiają zasysanie i wypływ cieczy. System pomp i orurowania odpowiada za tworzenie podciśnienia niezbędnego do zasysania cieczy oraz jej wypływ ze zbiornika, a także za otwieranie i zamykanie przepływu cieczy w rurach beczkowozu. Wewnątrz komory pompy tworzy się podciśnienie niezbędne do zasysania cieczy. Niektóre modele są wyposażone w silniki diesla, które zapewniają dużą moc i niezawodność, podczas gdy inne współpracują z ciągnikiem poprzez wał przegubowo-teleskopowy. Wał ten musi posiadać wymagane oznaczenie bezpieczeństwa CE oraz odpowiednie parametry techniczne zalecane przez producenta. Istnieje możliwość przeciążenia wału, dlatego nie należy używać go do napędu innych maszyn.

Złącza

W beczkowozach stosuje się różne rodzaje złączy, zapewniające szczelność i bezpieczeństwo całego systemu, często przystosowane do przewożenia dużych obciążeń. Najczęściej spotykane to:

• Złącza STORZ: Są to złącza symetryczne, które uzyskują szczelność już przy 1/4 obrotu, co ułatwia ich szybkie i łatwe łączenie. Stosuje się je w branży przeciwpożarowej oraz w systemach wodociągowych i kanalizacyjnych ze względu na ich wytrzymałość i prostotę użytkowania.
• Złącza BAUER: Charakteryzują się specjalnym mechanizmem dźwigniowym od strony kulistego wtyku, który zapewnia szczelne połączenie. Są popularne w rolnictwie i przemyśle, gdzie wymagane jest szybkie i niezawodne łączenie węży do transportu wody, gnojowicy lub innych płynnych materiałów. Można je łączyć pod kątem (do 30°).
• Złącza PERROT: Kolejne złącza dźwigniowe, które oferują wysoką szczelność i wytrzymałość. Często znajdują zastosowanie w sytuacjach wymagających bardzo wysokiej odporności na ciśnienie i działanie chemikaliów.

Proces działania wozu asenizacyjnego

Działanie wozu asenizacyjnego można podzielić na kilka etapów, zapewniających efektywne i bezpieczne zarządzanie płynnymi substancjami.

Napełnianie

Beczkowóz rozpoczyna pracę od napełniania zbiornika. Może się to odbywać poprzez zasysanie cieczy za pomocą pompy, która tworzy podciśnienie niezbędne do tego procesu. Prawidłowe napełnienie zbiornika odpowiednią ilością cieczy jest kluczowe dla bezpiecznego transportu i dalszej eksploatacji.

Transport

Po napełnieniu, wóz asenizacyjny transportuje ciecz do miejsca przeznaczenia. Maszyny, takie jak wóz asenizacyjny serii WA-22 000, są przystosowane do pracy na pochyłościach terenu nieprzekraczających 8,5° i współpracują z ciągnikami o mocy powyżej 200 KM, wyposażonymi w komplet standardowych obciążników. Warto pamiętać o niskiej masie własnej wozów, co przekłada się na efektywność transportu.

Opróżnianie i aplikacja

Po dotarciu na miejsce przeznaczenia następuje opróżnianie zbiornika, zazwyczaj poprzez wylewkę, dozownik lub aplikator doglebowy. W celu przyspieszenia opróżniania można zastosować nadciśnienie wewnątrz zbiornika. Po zakończeniu pracy ważne jest przeprowadzenie procesu czyszczenia i konserwacji maszyny.

Zasady bezpieczeństwa

• Nie wolno stosować wozu asenizacyjnego do magazynowania gnojowic ze względu na gromadzenie się gazów, które mogą stanowić zagrożenie.
• Należy przestrzegać zaleceń producenta dotyczących substancji, jakie mogą być przewożone, aby uniknąć uszkodzeń zbiornika lub pompy.
• Wóz asenizacyjny serii WA-22 000 wymaga ciągników o mocy powyżej 200 KM oraz użycia wału przegubowo-teleskopowego z oznaczeniem CE i odpowiednimi parametrami technicznymi. Wał ten nie powinien być używany do napędu innych maszyn.

Rodzaje i konfiguracje wozów asenizacyjnych

Rynek oferuje szeroki wybór wozów asenizacyjnych, różniących się pojemnością, konstrukcją, wyposażeniem oraz metodami aplikacji, co pozwala na dopasowanie maszyny do indywidualnych potrzeb gospodarstwa.

Pojemność i wymiary

Dostępne są beczkowozy o różnej pojemności, od zaledwie 500 litrów do nawet 30 000 litrów. Producenci często klasyfikują swoje modele w seriach, np.:

• Seria MINI: urządzenia o pojemności od 3 000 do 5 000 litrów.
• Seria MIDI 1: pojazdy o pojemności od 6 000 do 10 000 litrów.
• Seria MAXI 3 PLUS: maszyny o pojemności dochodzącej nawet do 30 000 litrów.

Pomiary wielkości geometrycznych i mas podane w charakterystyce technicznej zazwyczaj podawane są z dokładnością 1%. Typowa masa własna beczkowozu wynosi od 8 do 12 ton, w zależności od gęstości przewożonej cieczy.

Metody aplikacji gnojowicy

Sposób aplikacji gnojowicy ma istotny wpływ na efektywność nawożenia i minimalizację strat azotu. Tradycyjną metodą jest rozlewanie gnojowicy łyżką rozlewową, jednak aktualne przepisy coraz częściej wymagają stosowania bardziej precyzyjnych rozwiązań.

Aplikacja rozbryzgowa

Jest to jeden z najprostszych i najpowszechniej wykorzystywanych sposobów aplikacji. Metoda rozbryzgowa jest jednak mało dokładna i powoduje duże straty azotu z nawozu organicznego (od 5 do nawet 50 proc.) ze względu na dużą powierzchnię rozbryzgu. Dodatkowo zwiększa uciążliwość aplikacji dla środowiska pozarolniczego przez nieprzyjemny zapach podczas jej stosowania. Metoda ta wymaga wymieszania gnojowicy z glebą w ciągu 24 godzin.

Aplikacja z wężami wleczonymi

Alternatywą dla metody rozbryzgowej jest wyposażenie beczkowozu w dozownik z systemem węży wleczonych. Pozwala ona na równomierną aplikację płynnych nawozów organicznych bezpośrednio na powierzchnię gleby, przy znacznym ograniczeniu strat azotu. Zastosowanie tej metody rozlewu nie zwalnia z konieczności szybkiego wymieszania nawozu z glebą, ale zmniejsza uciążliwość stosowania dla osób postronnych.

Aplikacja doglebowa

Najefektywniejsze nawożenie odbywa się metodą doglebową, która ogranicza kontakt gnojowicy z powietrzem i minimalizuje straty azotu, który szybko się utlenia. Aplikatory doglebowe ograniczają straty nawet do 95%. Jedną z zasad stosowania nawozów organicznych jest konieczność ich szybkiego wymieszania z glebą, co ogranicza straty azotu i rozprzestrzenianie się odoru. Beczkowóz może być wyposażony w adapter do aplikacji doglebowej, co pozwala na wykonanie zabiegu podczas jednego przejazdu ciągnika z wozem, oszczędzając czas i pracę.

Wóz asenizacyjny może być wyposażony w jeden z dwóch rodzajów aplikatorów doglebowych:

• Aplikatory redlicowe (kultywatorowe): Wykorzystywane są do stosowania nawozów płynnych, zwykle po zbiorze roślin uprawnych. W aplikatorach kultywatorowych rurka poprowadzona z rozdzielacza ma ujście tuż za zębem, dzięki czemu nawóz jest aplikowany doglebowo, minimalizując straty azotu i redukując odór. Pracują na większych głębokościach niż adaptery talerzowe, ale mają większe zapotrzebowanie na moc ciągnika.
• Aplikatory talerzowe: Do aplikacji nawozu na użytkach zielonych talerze pracują równolegle do kierunku jazdy, nacinając rowek, w który aplikowana jest gnojowica. Niektóre modele mają rolki zamykające rowek, aby skuteczniej ograniczyć straty. Są uniwersalne, radząc sobie także z nawożeniem ściernisk czy nieużytków.
• Aplikatory płozowe: Ich elementy robocze przypominają redlice siewników zbożowych. Rozchylają rośliny i tworzą niewielką bruzdę, do której aplikowany jest nawóz. Rozwiązanie to jest mniej skuteczne w ograniczaniu strat azotu niż aplikatory kultywatorowe i talerzowe.

Wyposażenie standardowe i dodatkowe

Beczki asenizacyjne, podobnie jak inne maszyny rolnicze, mogą być swobodnie konfigurowane. Oferta wyposażenia pozwala na zwiększenie funkcjonalności beczkowozu, co przekłada się na jego wydajność i ergonomię pracy. Wozy posiadają pełne wyposażenie, włączając w to obowiązkowe oświetlenie oraz cały niezbędny osprzęt, dzięki czemu nadają się do użytku natychmiast po zakupie. W ofercie dodatkowego wyposażenia znajdziemy m.in. dodatkowe węże ssące, różne typy pomp oraz systemy sterowania.

Przegląd ofert wozów asenizacyjnych na rynku

Na rynku dostępnych jest co najmniej kilku producentów oferujących ciekawe konfiguracje wozów asenizacyjnych. Wybór odpowiedniego modelu jest skomplikowany i zależy od efektywności nawożenia płynnymi nawozami naturalnymi, skali produkcji zwierzęcej oraz powierzchni gospodarstwa.

Pichon

Francuska firma Pichon oferuje wóz asenizacyjny TCI 8100 L, gdzie "TCI" oznacza Tonne Châssis Intégré - wóz z ramą zintegrowaną, dzięki czemu beczka jest zespawana z podwoziem. Takie rozwiązanie skutkuje niskim punktem ciężkości, dobrą trakcją i stabilnością, nawet na pochyłościach. Pichon stosuje blachy o grubości 5 lub 8 mm, w zależności od pojemności. Model TCI 8100 L może być wyposażony w podwozie jednoosiowe z kołami o dużym rozmiarze lub jedno z podwozi dwuosiowych, w tym układ jezdny typu boggie, tandem z amortyzatorami piórowymi i skrętną osią, a także tandem z zawieszeniem hydraulicznym. Napełnianie zbiornika odbywa się z wykorzystaniem standardowego ramienia zanurzeniowego BP2. Standardowo do obsługi służy skrzynka z przełącznikami, opcjonalnie dostępny jest sterownik z ekranem dotykowym.

Fliegl

Firma Fliegl dysponuje jedną z najszerszych ofert, w tym wozy ze zbiornikami cynkowanymi ogniowo, z tworzywa sztucznego wzmocnionego włóknem szklanym, a nawet ze stali nierdzewnej. Producent proponuje różne systemy zasysania: próżniowe oraz pompowe (z pompami śrubowymi lub z tłokiem obrotowym, które lepiej radzą sobie z gęstą gnojowicą). Fliegl oferuje szeroki wybór aplikatorów, od rozbryzgowych po węże wleczone, talerzowe, kultywatorowe, łyżwowe, a nawet typu strip-till (do nawożenia na głębokość 25 cm). Seria Jumbo o pojemności powyżej 5000 l, z wygiętą osią, zapewnia wyjątkowo niski środek ciężkości, co jest korzystne na terenach górzystych. Wersja Turbo Line dodatkowo wyposażona jest w pompę cyrkulacyjną, a w opcji dostępne jest hydraulicznie wychylane działko do gnojowicy. Fliegl oferuje również system nawożenia precyzyjnego Manure Sensing, dokonujący pomiaru substancji odżywczych (N, NH4, P, K) w gnojowicy w czasie rzeczywistym, co w połączeniu z Fliegl-Flow Control pozwala na precyzyjne dostosowanie ilości rozlewanej gnojowicy.

Pomot Chojna

Pomot Chojna oferuje wozy asenizacyjne o pojemności 8 tys. l w różnych konfiguracjach: jako konstrukcje ramowe i samonośne, jednoosiowe i na podwoziu tandemowym. Zbiorniki są wykonane z cynkowanej ogniowo blachy o grubości 5 mm. Wozy te są napełniane próżniowo z wykorzystaniem sprężarki o wydatku 8,1 l/min, co pozwala na napełnienie zbiorników w około 5 minut. Zabezpieczenie przed przelaniem stanowi zawór dwukulowy umiejscowiony na szczycie zbiornika.

Meprozet

Meprozet z Kościana jest jednym z najbardziej rozpoznawalnych producentów wozów asenizacyjnych w Polsce. W ofercie znajduje się model PN-70/1 o pojemności 8 tys. l, będący konstrukcją samonośną osadzoną na jednoosiowym podwoziu. Elementy metalowe maszyny są cynkowane ogniowo. Wykorzystywane kompresory (np. Jurop PN 58M lub MEC 5000) pozwalają na napełnienie zbiornika w około 5 minut. Meprozet oferuje trzy wersje wozu PN-70/1: ekonomiczną, podstawową i z przystosowaniem do mocowania aplikatorów doglebowych talerzowych o szerokości roboczej 2 m, dozowników naglebowych z wężami wleczonymi o szerokości 3 m oraz dozowników naglebowych sterowanych częściowo hydraulicznie, częściowo manualnie o szerokości roboczej 9 m. Aplikator talerzowy może aplikować gnojowicę na głębokość do 10 cm i jest przeznaczony przede wszystkim na gleby uprawne.

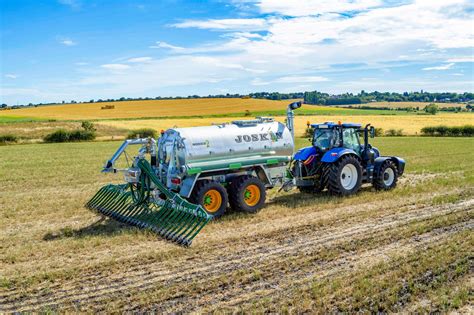

Joskin

Joskin jest jednym z najpopularniejszych producentów wozów asenizacyjnych, z produkcją mniejszych modeli (Modulo 2 i Alpine) w Polsce. Wozy Modulo 2 8400 (8507 l) występują w wariantach ME (jednoosiowa rama) i MEB (tandemowa oś boggie). Model Alpina 2 8000 S (8043 l) to lekka konstrukcja samonośna, przeznaczona na tereny górskie, z głęboko osadzonymi kołami i nisko położonym środkiem ciężkości. Joskin oferuje różne pompy: próżniowe, wirnikowe i ślimakowe (lepiej radzące sobie z gęstym nawozem i bardziej wydajne). Ciekawą opcją jest system Garda, łączący pompę próżniową z pompą odśrodkową, pompującą ciecz do działka pod ciśnieniem 6 barów. W ofercie podzespołów do rozlewania cieczy Joskin ma rozlewacze daszkowe oraz aplikatory doglebowe: Terrasoc (z dwoma rzędami zębów, aplikacja do 12 cm), Terraflex (z lemieszami prostymi, aplikacja do 15 cm), TerraDisc (dwa rzędy talerzy zagiętych, głębokość do 18 cm). Do nawożenia łąk dostępne są aplikatory płozowe i talerzowe. Wozy Joskin są sterowane za pomocą skrzynki sterującej, którą można wzbogacić o prosty sterownik.

Koszty i aspekty prawne użytkowania beczkowozów

Przy wyborze i eksploatacji wozu asenizacyjnego ważne są zarówno aspekty ekonomiczne, jak i prawne. Pod uwagę należy brać takie czynniki jak:

• Koszty zakupu lub wynajmu.
• Koszty eksploatacji (paliwo, konserwacja, naprawy).
• Wymagane kwalifikacje i uprawnienia.
• Obowiązki rejestracyjne pojazdu.

Koszty zakupu i wynajmu

Wozy asenizacyjne są dostępne w szerokim przedziale cenowym, w zależności od pojemności, typu pompy i dodatkowego wyposażenia. Koszty wynajmu beczkowozu również są zróżnicowane; mniejsze modele, np. do 3 000 litrów, mogą być znacznie tańsze, podczas gdy wynajem większego beczkowozu kosztuje od stu do nawet kilku tysięcy złotych za dobę.

Proces wynajmu beczkowozu zazwyczaj obejmuje następujące kroki:

1. Określenie wymagań: Należy dokładnie określić, jakie są wymagania dotyczące pojemności, typu pompy oraz dodatkowego wyposażenia beczkowozu.
2. Wybór dostawcy: Warto sprawdzić oferty różnych dostawców i producentów beczkowozów, korzystając z lokalnych dealerów, stron internetowych czy specjalistycznych firm.
3. Złożenie zapytania ofertowego: Po wyborze kilku potencjalnych dostawców, należy złożyć zapytania ofertowe, aby uzyskać szczegółowe informacje o dostępnych modelach, cenach oraz warunkach wynajmu.
4. Negocjacje i finalizacja umowy: Po otrzymaniu i porównaniu ofert, można przystąpić do negocjacji warunków wynajmu. Ważne jest, aby wszystkie ustalenia były jasno określone w umowie.
5. Dostawa i odbiór: Po finalizacji umowy firma zorganizuje dostawę beczkowozu do miejsca docelowego.

Wymogi formalne i uprawnienia

Obsługa beczkowozu, choć wydaje się prosta, wymaga posiadania odpowiednich kwalifikacji i uprawnień. Należy również wziąć pod uwagę kwestie prawne, gdyż pojazd tego typu musi być zarejestrowany. W celu dokonania rejestracji należy przedstawić dowód zakupu. W przypadku, gdy całkowita masa pojazdu przekracza 3,5 tony, jego kierowca musi posiadać odpowiednie prawo jazdy kategorii C lub C+E, uprawniające do kierowania pojazdów ciężarowych. Ponadto, w zależności od rodzaju przewożonych substancji (np. osady, ścieki komunalne, odpady płynne), mogą być wymagane dodatkowe kwalifikacje oraz posiadanie specjalnego wyposażenia.
