Beczkowóz: Budowa, Zastosowania i Wybór Urządzenia do Transportu Płynów

Beczkowóz, znany również jako wóz asenizacyjny lub beczka do gnojowicy, to urządzenie rolnicze przeznaczone do pobierania, transportowania i rozrzucania płynnych substancji, najczęściej gnojowicy, gnojówki, ścieków komunalnych czy wody. Jego głównym celem jest użyźnianie gleby, zarządzanie odpadami płynnymi oraz zapewnienie zaopatrzenia w wodę w miejscach pozbawionych infrastruktury wodociągowej.

Choć współcześnie nazwa ta kojarzy się głównie z nowoczesnymi maszynami rolniczymi i komunalnymi, beczkowóz ma długą historię. Ponad sto lat temu był nieodzownym narzędziem dla wielkich miast, ponieważ dostarczał im wodę, często w formie wozów konnych. Pozwoliło to na zaopatrzenie ludności w małych miastach, które nie miały wodociągów, a studnie dostarczały niewystarczającą ilość wody. Przykładowo, Poznań miał wodociąg dopiero od 1866 roku, a Warszawa od 1886 roku, i to tylko w lewobrzeżnej części miasta. Istniały wówczas firmy zajmujące się dostarczaniem wody do mieszkań; woziwoda rozwoził ją beczkowozami, a następnie nosiwoda przy pomocy nosideł dostarczał wodę w wiadrach do mieszkań. Nosidło to była dokładnie oheblowana i wygładzona, wykonana z wcięciem na szyję, deska - przedłużenie ramion. Symetrycznie na końcach miała przymocowane pręty metalowe z hakami do umieszczenia wiader z wodą. Na Litwie nazywano tę nosiłką, na kresach południowych - koromysłem.

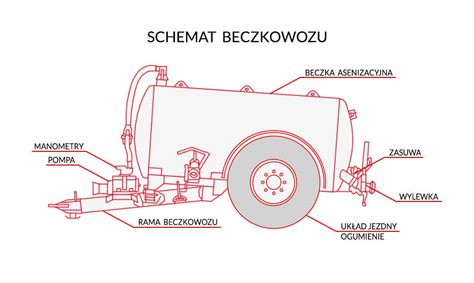

Budowa i Kluczowe Komponenty Beczkowozu

Współczesny wóz asenizacyjny składa się z kilku kluczowych elementów, które decydują o jego funkcjonalności i przeznaczeniu. Podstawowa konstrukcja zawiera:

• Zbiornik: Może być wykonany ze stali (najczęściej malowanej lub cynkowanej ogniowo) lub tworzywa sztucznego. Stalowe zbiorniki są bardziej wytrzymałe na uszkodzenia mechaniczne, zwłaszcza gdy wykonane są z grubej blachy, jednak są cięższe. Zbiorniki z tworzywa są lżejsze, co wymaga mniejszej mocy ciągnika, ale są mniej odporne na uderzenia. Grubość blachy ściennej zbiornika ma kluczowe znaczenie dla jego odporności na odkształcenia. Zbiorniki stalowe wymagają odpowiedniego zabezpieczenia przed korozją, najlepsze jest tutaj cynkowanie. Beczki z tworzywa sztucznego cechują się mniejszą wagą (nawet o 20-30% w porównaniu do podobnej beczki ze stali). Wewnątrz zbiornika często montuje się przegrody lub falochrony, zapobiegające falowaniu cieczy podczas transportu, co zwiększa bezpieczeństwo i stabilność pojazdu.
• Mechanizm napełniania i opróżniania: Najczęściej jest to pompa próżniowa (kompresor), która odpowiada za tworzenie podciśnienia i zasysanie cieczy do zbiornika. Pompa próżniowa jest wybierana ze względu na małą podatność na zużycie, prostotę działania i niewielkie rozmiary. Posiada zazwyczaj podwójną ochronę: przezroczysty filtr sześciokątny o dużej pojemności, służący za syfon, oraz zawór antyprzelewowy. Kompresor zasilany jest silnikiem pojazdu - wykorzystuje przystawkę odbioru mocy (WOM ciągnika). W przypadku opróżniania zbiornika, można zastosować nadciśnienie w jego wnętrzu. Alternatywnie stosuje się pompy przepływowe, które potrafią wytworzyć w rurze ciśnienie nawet 10 razy większe niż pompa próżniowa, co ułatwia pompowanie cieczy z większych głębokości i współpracę z szerokimi aplikatorami. Pompa przepływowa mniej pieni ciecz, dzięki czemu napełnia zbiornik nawet w 100%.
• Rama: Nie każdy wóz asenizacyjny posiada osobną ramę; konstrukcje samonośne występują głównie w mniejszych zbiornikach (np. do 4000 litrów). Większe urządzenia zwykle posiadają konstrukcję ramową, często częściową (np. przyspawane profile zamknięte lub kątowniki), która wzmacnia beczkowóz. Pełna rama daje możliwość pracy z aplikatorami zawieszanymi i zapewnia większe bezpieczeństwo oraz stabilność zbiornika.
• Układ jezdny i ogumienie: Może być jednoosiowy, dwuosiowy (tandem), a nawet trzy- czy czteroosiowy w największych modelach. Zawieszenie może być oparte na resorach parabolicznych, hydraulicznych lub pneumatycznych, które zapewniają komfortową jazdę i tłumienie drgań. Układ skrętny jest standardem przy większej ilości osi, ułatwiając manewrowanie i ograniczając zużycie opon. Dobór odpowiedniego nacisku na zaczep, który wpływa na stabilność i trakcję ciągnika, jest możliwy dzięki możliwości przestawienia układu jezdnego na ramie. Duże i szerokie opony zmniejszają nacisk na podłoże i wymagają mniejszej mocy ciągnika.

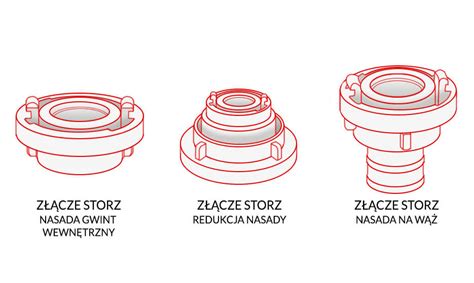

• Przewody i złącza: Kluczowe dla transportu cieczy są przewody ssawno-spustowe oraz różnego rodzaju złącza. W beczkowozach znajdują się złącza typu STORZ (symetryczne, szczelność przy 1/4 obrotu, często stosowane w branży przeciwpożarowej), BAUER (mechanizm dźwigniowy, popularne w rolnictwie i przemyśle, możliwość łączenia pod kątem do 30°) oraz PERROT (dźwigniowe, wysoka szczelność i wytrzymałość).

Zasada Działania

Praca beczkowozu opiera się na dwóch głównych etapach:

Napełnianie Beczkowozu

Beczkowóz rozpoczyna pracę od napełniania zbiornika. Za pomocą pompy próżniowej (kompresora) wytwarzane jest podciśnienie, dzięki czemu możliwe jest zasysanie materiału. Przewód ssawno-spustowy jest zanurzany w cieczy, a pompa zasysa ją do zbiornika. Kluczowe jest, aby pompa była odpowiednio dobrana do głębokości zbiornika, z którego pobierana jest ciecz, aby zapewnić efektywne napełnianie i uniknąć przegrzania pompy. W niektórych rozwiązaniach stosuje się dodatkowe elementy, jak akceleratory, aby usprawnić proces pobierania cieczy ze znacznych głębokości.

Opróżnianie Beczkowozu

Po dotarciu na miejsce przeznaczenia, ciecz jest opróżniana ze zbiornika. Może odbywać się to poprzez zastosowanie nadciśnienia wytworzonego przez pompę, poprzez grawitację (zbiornik ustawia się pod kątem lub przechyla za pomocą podnośników hydraulicznych) lub za pomocą pompy przepływowej. W przypadku rozrzucania nawozu na pole, wykorzystuje się specjalne aplikatory, łyżki rozlewające lub dysze, które rozprowadzają ciecz na określoną szerokość.

Zastosowania Beczkowozu

Beczkowozy znajdują szerokie zastosowanie w różnych sektorach:

• Gospodarstwa rolne: Głównym zastosowaniem jest transport i rozrzucanie gnojowicy oraz gnojówki na pola uprawne i pastwiska. Pozwala to użyźniać glebę i uzyskiwać wyższe plony. Niektóre beczkowozy są wykorzystywane do pojenia zwierząt na pastwiskach oraz do zbierania deszczówki.
• Gospodarka komunalna i sanitarne: Beczkowozy asenizacyjne (tzw. "szambowozy") służą do opróżniania szamb przydomowych, a także do zarządzania odpadami sanitarnymi w miejscach pozbawionych sieci kanalizacyjnej. Wykorzystywane są także do usuwania rozlewów i zanieczyszczeń.

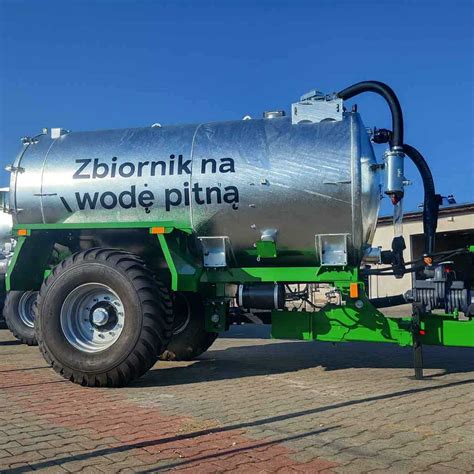

• Transport wody pitnej: Historycznie beczkowozy służyły do zaopatrywania miast w wodę pitną. Obecnie nadal mogą być używane do dostarczania wody pitnej w sytuacjach kryzysowych, np. po powodziach, lub w miejscach o ograniczonym dostępie do sieci wodociągowej.
• Straż pożarna: Dawniej beczkowozy były stałym wyposażeniem strażaków, służąc do dostarczania wody na miejsce pożaru. Współcześnie rzadziej, ale wciąż mogą być wykorzystywane do dogaszania pożarów, zwłaszcza w trudno dostępnych miejscach, jak lasy czy pola.
• Przemysł: Mogą być używane do transportu różnych płynnych substancji przemysłowych.

Wybór Odpowiedniego Beczkowozu

Wybór odpowiedniego beczkowozu zależy od wielu czynników, w tym od specyficznych potrzeb użytkownika, rodzaju przewożonego materiału, częstotliwości pracy oraz budżetu. Przy wyborze warto zwrócić uwagę na:

• Pojemność zbiornika: Dostępne są beczkowozy o bardzo zróżnicowanych pojemnościach, od kilkuset litrów (np. 500l) do kilkudziesięciu tysięcy litrów (np. 30 000l). W przypadku użytkowników indywidualnych, często rozważa się pojemności od 4 000 do 12 000 litrów, a nawet więcej, w zależności od skali działalności. Duże zbiorniki magazynowe mogą mieć pojemność 22 metry sześcienne.
• Przeznaczenie pojazdu: Czy będzie używany głównie do gnojowicy, ścieków, wody pitnej, czy może do różnych celów.
• Typ pompy: Pompa próżniowa jest popularna ze względu na cenę i prostotę, ale pompa przepływowa może być wydajniejsza przy pobieraniu z dużych głębokości. Wydajność pompy (np. 7000 l/min, 8100 l/min) wpływa na czas napełniania zbiornika.
• Podwozie i układ jezdny: Jednoosiowe, dwuosiowe (tandem), czy wieloosiowe, z różnymi typami resorowania dla większego komfortu i stabilności.
• Wyposażenie dodatkowe: Aplikatory (doglebowe, naglebowe), łyżki rozlewające, węże ssące, mieszadła, systemy sterowania, itp.
• Jakość wykonania i materiały: Trwałość zbiornika, odporność na korozję, jakość użytych komponentów (pompy, zawory, złącza).
• Koszt eksploatacji: W tym paliwo, konserwacja i potencjalne naprawy.

Przy podejmowaniu decyzji warto wziąć pod uwagę odległość, na jaką będzie transportowany materiał, oraz częstotliwość kursów. Na przykład, przy odległości 3 km, kilkanaście kursów może być potrzebnych do opróżnienia dużych zbiorników magazynowych (22 m³ podzielone przez 1.7 m³ to ok. 13 kursów). W trudnych warunkach terenowych (np. mokro) mniejsza beczka może okazać się bardziej praktyczna niż duża. Ceny nowych beczkowozów mogą wahać się od kilkudziesięciu do kilkuset tysięcy złotych, w zależności od pojemności i wyposażenia. Dostępne są również opcje wynajmu, które kosztują od stu do nawet kilku tysięcy złotych za dobę.

Producenci i Oferta Rynkowa

Rynek oferuje szeroki wybór beczkowozów od wielu producentów, zarówno krajowych, jak i zagranicznych. Do wiodących producentów należą m.in.:

• Meprozet Kościan: Producent z wieloletnią tradycją, oferujący wozy asenizacyjne o pojemności od 1000 do 30 000 litrów. W ofercie znajdują się modele o pojemnościach 8 m³ (PN-70/1), 9 m³ (PN-90) i 10 m³ (PN-100), z konstrukcjami samonośnymi lub ramowymi, jedno- i dwuosiowymi.
• Pomot Chojna: Polski lider w produkcji wozów asenizacyjnych, znany m.in. z serii Modulo2. Oferuje wozy o pojemnościach od 2,5 do 30 tys. litrów.
• Wielton: Znany producent naczep i przyczep, który rozszerzył ofertę o wozy asenizacyjne o pojemnościach 7 m³ (PRB-1/7000), 10 m³ (PRB-2/10000) i 14 m³ (PRB-2/14000), często oparte na podwoziu typu tandem.
• Alima-Bis: Producent z Środy Wielkopolskiej, oferuje beczki Vac Tank o pojemnościach 8 i 9 tys. litrów, z lekką samonośną konstrukcją i ocynkowanymi zbiornikami.
• Rekordia (System Meyer Lohne): Niemiecki producent oferujący wozy asenizacyjne z bogatym wyposażeniem standardowym, w tym zaawansowane systemy oczyszczania powietrza dla pompy. Proponuje modele o pojemności 8800 litrów, często z osiami BPW i oponami niskociśnieniowymi.
• Fliegl: Niemiecka firma produkująca beczkowozy o pojemności od 3 do 30 tys. litrów, ze zbiornikami stalowymi lub z tworzywa, często na konstrukcji samonośnej lub tandemowej.

Wybór między producentami zależy od indywidualnych preferencji dotyczących technologii, wyposażenia i ceny. Warto również rozważyć zakup używanego beczkowozu, co może być bardziej opłacalne, zwłaszcza dla mniejszych gospodarstw lub firm.

Akcesoria do Beczkowozu

Sprawność i bezpieczeństwo użytkowania beczkowozu zależy również od odpowiednich akcesoriów:

• Wąż do beczkowozu: Powinien być wykonany z materiałów odpornych na tłoczone ciecze (np. PVC, guma), elastyczny i wytrzymały. Ważna jest jego średnica, grubość ścianki oraz odporność na podciśnienie i ciśnienie.
• Zawory: Podciśnieniowe (zapobiegają zapadnięciu się zbiornika), nadciśnieniowe (chronią przed zbyt wysokim ciśnieniem) oraz odcinające/syfonowe (zmniejszają ryzyko przelania pompy).
• Złącza: Służą do połączenia węży i elementów beczkowozu. Występują w wersjach męskich i żeńskich, prostych lub kątowych, najczęściej wykonane ze stali ocynkowanej.
• Aplikatory: Urządzenia do precyzyjnego rozprowadzania gnojowicy na polu, np. doglebowe lub naglebowe.
• Dodatkowe wyposażenie: Wskaźniki poziomu napełnienia (przezroczyste rury z pleksiglasu lub szklane wzierniki), mieszadła, hydrauliczne stopy podporowe, drabinki, błotniki, hamulce pneumatyczne.

Kwestie Prawne i Rejestracja

Beczkowozy, podobnie jak inne pojazdy, mogą wymagać rejestracji. Pojazdy ciężarowe o masie całkowitej przekraczającej 3,5 tony muszą być zarejestrowane. W przypadku wozów asenizacyjnych, często są one traktowane jako maszyny rolnicze lub przyczepy, co może wiązać się z innymi wymogami prawnymi i potrzebą posiadania odpowiednich kwalifikacji i uprawnień do ich obsługi, zwłaszcza jeśli są wyposażone w specjalistyczne pompy czy systemy.
