Beczkowóz, choć z zewnątrz może wydawać się prostą maszyną, w rzeczywistości jest zaawansowanym urządzeniem składającym się z wielu elementów technicznych, niezbędnych do jego sprawnego funkcjonowania. Jego historia sięga ponad stu lat, kiedy to służył jako narzędzie do dostarczania wody dla miast. Dziś, po wielu metamorfozach, nazwa ta najczęściej kojarzy się z wozami asenizacyjnymi, wykorzystywanymi głównie w rolnictwie oraz do wywozu szamba. Współczesne beczkowozy oferują szeroki zakres parametrów i konfiguracji, co czyni je wszechstronnym narzędziem w wielu branżach.
Budowa beczkowozu - kluczowe elementy i ich konfiguracje
Podstawowa konstrukcja beczkowozu składa się z kilku kluczowych elementów: beczki, mechanizmu napełniania, ramy, układu jezdnego i ogumienia. Jednak "diabeł tkwi w szczegółach", dlatego przyjrzymy się bliżej konfiguracjom każdego z tych elementów.
Beczka - materiały i właściwości
W przypadku beczek oferta jest stosunkowo prosta, obejmując dwa główne typy zbiorników: stalowy i z tworzywa sztucznego.
- Beczki stalowe cieszą się większą popularnością ze względu na swoją wytrzymałość. Im grubsza blacha, tym większa odporność na odkształcenia i uszkodzenia mechaniczne. Minusem beczek stalowych jest ich waga, co wymaga większej mocy ciągnika. Ponadto, zbiornik stalowy wymaga odpowiedniego zabezpieczenia przed korozją, najlepiej poprzez cynkowanie.
- Beczki z tworzywa sztucznego charakteryzują się znacznie mniejszą wagą (nawet o 20-30% w porównaniu do stali), co zmniejsza zapotrzebowanie na moc ciągnika. Ich wadą jest mniejsza odporność na uszkodzenia mechaniczne, choć nowoczesne technologie znacznie ją zwiększyły. Warto zaznaczyć, że większość beczek z tworzywa nie stosuje kompresorów, ponieważ pod- i nadciśnienie nie sprzyjają ich trwałości.
Mechanizm napełniania i opróżniania
Wyróżniamy cztery rodzaje beczkowozów pod względem mechanizmu napełniania zbiorników:
- zalewany za pomocą zewnętrznego układu,
- napełniany pompą próżniową (kompresorem),
- napełniany pompą przepływową,
- rzadziej posiadający kombinację układów pompy próżniowej i przepływowej.

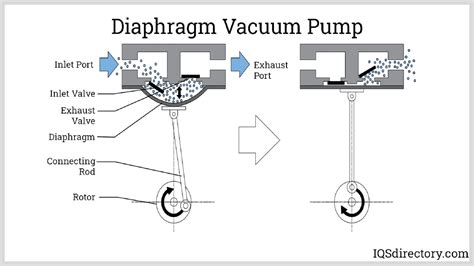

W Polsce największą popularnością cieszą się beczkowozy z kompresorem, gdzie pompa próżniowa odpowiada zarówno za napełnianie, jak i opróżnianie zbiornika, wytwarzając pod- lub nadciśnienie w beczce. Zaletą tego systemu jest przystępna cena. Jednak ma on swoje wady: kompresor gorzej radzi sobie z pobieraniem cieczy ze zbiorników głębszych niż 2 metry poniżej gruntu, a czas napełniania rośnie, co może prowadzić do przegrzania i awarii. Dodatkowo, kompresor pieni ciecz, przez co gorzej wypełnia beczkę. Problemy te można częściowo rozwiązać, wybierając beczkowóz z kompresorem i dodatkowym akceleratorem, co jednak wiąże się z wyższym kosztem.
Pompa przepływowa potrafi wytworzyć w rurze ciśnienie nawet 10 razy większe niż pompa próżniowa. Dzięki temu radzi sobie z pompowaniem cieczy nawet z głębokości poniżej 5 metrów, a czas tej czynności jest krótszy. Co więcej, umożliwia dużo wydajniejsze tłoczenie z beczki i współpracę z szerokimi aplikatorami. Mniej pieni ciecz, dzięki czemu napełnia zbiornik nawet w 100%. Wadą tego rozwiązania jest znacznie wyższa cena (od 20 do 70 tys. złotych więcej, w zależności od mechanizmu pompy: ślimakowej lub krzywkowej) oraz szybsze zużycie, wynikające z bezpośredniego kontaktu z cieczą. W beczkowozie pompa próżniowa odpowiada za tworzenie podciśnienia i zasysanie cieczy. Z kolei nadciśnienie można zastosować w jego wnętrzu do opróżniania zbiornika. Kontakt mechanicznych części z cieczą jest istotny dla typu pompy. Tworzenie podciśnienia wewnątrz komory pompy jest niezbędne do zasysania cieczy.
Rama - stabilność i bezpieczeństwo
Nie każdy wóz asenizacyjny posiada ramę; istnieją również konstrukcje samonośne, lecz dotyczą one głównie małych zbiorników (np. 3000 l lub 4000 l). Większe urządzenia zazwyczaj posiadają konstrukcję ramową, najczęściej częściową (przyspawane profile zamknięte lub kątowniki). Taka rama wzmacnia beczkowóz, ale nie nadaje się do pracy z aplikatorami zawieszanymi. Tylko pełna rama zapewnia taką możliwość, oferując większe bezpieczeństwo i stabilność zbiornika, co umożliwia jazdę z większą prędkością bez ryzyka.
Układ jezdny i ogumienie - efektywny transport
Układ jezdny pełni bardzo ważną rolę w beczkowozie. W najtańszych i najmniejszych maszynach zwykle występuje jedna, sztywna oś. W nieco większych wozach (np. 10 000 l) spotykamy się z zawieszeniem tandemowym, które często posiada resory paraboliczne. W największych zbiornikach oferta układu jezdnego jest obszerna, beczkowozy dostępne są w wersji dwu-, trzy-, a nawet czteroosiowej. Resory mogą być paraboliczne, hydrauliczne lub pneumatyczne; te dwa ostatnie najlepiej tłumią drgania, pozwalając na szybszy transport. Standardem przy większej liczbie osi jest układ skrętny, ułatwiający manewrowanie i ograniczający zużycie tylnych opon. Ważna jest również możliwość przestawienia układu jezdnego na ramie, co pozwala dobrać odpowiedni nacisk na zaczep, wpływając na stabilność, dociążenie i trakcję ciągnika.
W przypadku opon kluczowe są ich wielkość i średnica. Im większe opony, tym mniej mocy potrzebuje ciągnik do skutecznego przewożenia beczkowozu, co ma znaczenie zwłaszcza w gospodarstwach rolnych.
Zastosowanie beczkowozu
Beczkowozy w swojej długiej historii służyły człowiekowi w wielu dziedzinach. Choć niektóre funkcje przejęły nowocześniejsze technologie, wciąż pełnią kluczową rolę w wielu sektorach.
Beczkowóz do szamba

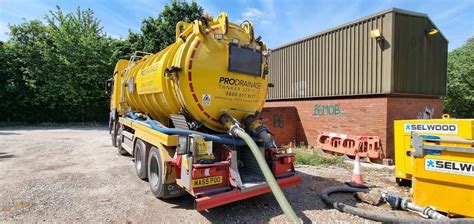

Mimo że w większości miast nieczystości trafiają do oczyszczalni za pośrednictwem kanalizacji, wiele gospodarstw domowych nie ma do niej dostępu. W takich przypadkach konieczne jest regularne opróżnianie szamba, do czego służą wyspecjalizowane wozy asenizacyjne, popularnie nazywane "szambowozami". Służą do utylizacji nieczystości, np. z latryn. Samorządy oraz firmy komunalne wykorzystują je do zarządzania odpadami sanitarnymi.
Beczkowóz asenizacyjny dla gospodarstwa rolnego
W gospodarstwach rolnych beczkowozy są niezastąpione do transportu i rozrzucania gnojówki oraz gnojowicy na polach, nawożąc i użyźniając grunt. Konstruktorzy wciąż pracują nad udoskonalaniem systemu nawożenia, tak aby tlenki w jak najmniejszym stopniu trafiały do atmosfery. Wozy asenizacyjne są intensywnie eksploatowane wiosną i jesienią, kiedy ich rola jest kluczowa. Zimą, podobnie jak większość maszyn, przechodzą konserwację.
W zależności od rodzaju wozu asenizacyjnego, nawożenie może odbywać się na dwa sposoby:
- Aplikatory doglebowe: Jeśli beczkowóz posiada agregat, potrafi wprowadzić gnojówkę bezpośrednio w głąb gleby. Dostępne są aplikatory redlicowe (zwykle po zbiorze roślin uprawnych, pracują na większych głębokościach, wymagają większej mocy ciągnika) lub talerzowe.
- Urządzenia rozbryzgowe: Dystrybuują nawóz na odległość nawet kilkunastu metrów. Alternatywą dla metody rozbryzgowej jest wyposażenie beczkowozu w dozownik w systemie węży wleczonych, co pozwala na równomierną aplikację płynnych nawozów organicznych bezpośrednio na powierzchnię gleby, przy jednoczesnym znacznym ograniczeniu strat azotu.
Niektórzy rolnicy wykorzystują beczkowozy również jako mobilne poidło dla bydła na pastwisku lub do transportu wody niezbędnej do wykonania zabiegów środkami ochrony roślin.
Wóz asenizacyjny Meprozet
Firma Meprozet z Kościana jest jednym z najbardziej rozpoznawalnych producentów wozów asenizacyjnych. Dzięki wysokiej jakości wykonania, maszyny Meprozet są często wybierane przez gospodarstwa, które oczekują wieloletniej i bezproblemowej pracy. Szeroka oferta beczkowozów pozwala na konfigurację wozu asenizacyjnego pod kątem wielkości zbiornika (od 3000 do 30 000 litrów), a także wyposażenia dodatkowego, takiego jak system rozlewu. W zależności od pojemności, wóz może być wyposażony od jednej do trzech osi. W przypadku dwóch osi, zwykle jest to tandem z tylną osią skrętną, co zapewnia bardzo dobry rozkład siły nacisku przewożonych cieczy na podłoże oraz dobrą zwrotność maszyny, pomimo jej dużych rozmiarów.
Beczkowóz do transportu wody pitnej
Historycznie beczkowozy zaopatrywały miasta w wodę pitną. Dziś, choć systemy wodociągowe są powszechne, beczkowozy nadal dostarczają wodę pitną w sytuacjach kryzysowych, np. po powodziach, czy do miejsc bez dostępu do sieci wodociągowej.
Beczkowóz do gaszenia pożarów

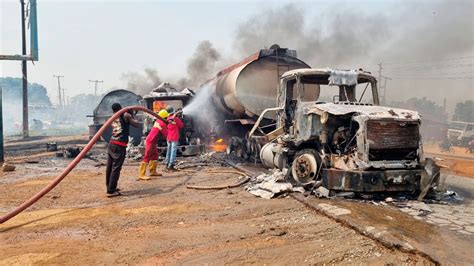

Dawniej beczkowozy konne były stałym wyposażeniem strażaków, dostarczając wodę na miejsce pożaru. Współcześnie rzadko, ale zdarza się, że beczkowozy służą do dogaszania ognia, np. na polach lub w lasach, pełniąc rolę mobilnego źródła wody na miejscu pożaru.
Akcesoria do beczkowozu
Oprócz podstawowych elementów, beczkowóz wymaga również szeregu akcesoriów, które zapewniają jego sprawne i bezpieczne działanie.
Wąż do beczkowozu
Wybór odpowiedniego węża jest kluczowy. Powinien być odporny na tłoczenie różnych cieczy (np. skażonych substancjami chemicznymi czy fekaliów). Producenci najczęściej wykonują je z PVC lub gumy. Węże PVC są lżejsze, ale w niskich temperaturach tracą elastyczność. Węże z domieszką kauczuku zachowują plastyczność nawet zimą. Ważna jest także elastyczność i grubość ścianki, która wpływa na wytrzymałość i wygodę pracy. Wąż musi również cechować się odpowiednio wysoką odpornością na podciśnienie, aby nie załamał się do wewnątrz. Długość i struktura (gładka lub falowana) zależą od indywidualnych potrzeb.
Zawór do beczkowozu
Wydajna i bezpieczna praca wozów asenizacyjnych wymaga odpowiednich zabezpieczeń w postaci zaworów. Dzielimy je na trzy rodzaje:
- Zawory podciśnieniowe: zapobiegają zassaniu, czyli zapadnięciu się zbiornika do wewnątrz.
- Zawory nadciśnieniowe: chronią beczkę przed pojawieniem się zbyt wysokiego ciśnienia.
- Zawory odcinające/syfonowe: zmniejszają ryzyko przelania pompy.
Przy wyborze zaworów pod- i nadciśnieniowych ważne są średnica (najczęściej w calach), zakres wysokości ciśnienia (w barach) oraz wymiary zaworu. Istotny jest również sposób regulacji ciśnienia. W przypadku zaworów odcinających liczy się przede wszystkim średnica, aby pasował do węża. Materiał wykonania wszystkich zaworów powinien być wytrzymały i odporny na korozję, aby zapewnić bezpieczeństwo użytkowania beczkowozu.
Złącza do beczkowozu
Złącza do beczkowozu dzielą się na męskie i żeńskie, a także na te, które trafiają do węża, oraz te na stałe przykręcone do wozu asenizacyjnego. Na rynku dostępne są złącza proste oraz wyprofilowane pod różnymi kątami (np. 45 lub 90 stopni), a także wersje służące do rozpylania. Najczęściej spotyka się złącza STORZ, BAUER oraz PERROT.
- Złącza STORZ: To złącza symetryczne, które uzyskują szczelność już przy 1/4 obrotu, co ułatwia ich szybkie i łatwe łączenie. Stosowane są często w branży przeciwpożarowej, w systemach wodociągowych i kanalizacyjnych ze względu na ich wytrzymałość i prostotę użytkowania.
- Złącza BAUER: Charakteryzują się specjalnym mechanizmem dźwigniowym od strony kulistego wtyku, który zapewnia szczelne połączenie. Są popularne w rolnictwie oraz w przemyśle, gdzie wymagane jest szybkie i niezawodne łączenie węży do transportu wody, gnojowicy lub innych płynnych materiałów. Można je łączyć pod kątem (do 30°).
- Złącza PERROT: Kolejne złącza dźwigniowe, oferujące wysoką szczelność i wytrzymałość. Często znajdują zastosowanie w sytuacjach wymagających bardzo wysokiej odporności na ciśnienie i działanie chemikaliów.
Przy doborze odpowiednich złączy do danego beczkowozu należy kierować się przede wszystkim rozmiarem węża oraz metodą mocowania do zbiornika (gwint lub otwory na śruby). Standardowym materiałem wykonania jest stal, która jest bardzo wytrzymała, ale powinna być zabezpieczona przed korozją (np. poprzez ocynkowanie). Rzadziej pojawiają się złącza z tworzywa sztucznego. Uszczelnione odcinki rur i węży zapewniają szczelność i bezpieczeństwo całego systemu.
Aspekty eksploatacji i konserwacji beczkowozu
Sprawność beczkowozu zależy od wydajnej pompy, szczelnych węży i złączy oraz zaworów bezpieczeństwa. Pompa musi pracować w trudnych warunkach: przy dużych różnicach ciśnienia, w kontakcie z agresywnym środowiskiem oraz często przez wiele godzin bez przerwy. Kluczowe znaczenie ma jej wydajność, szczelność oraz regularny serwis. Elementy muszą być odporne na ścieranie, ciśnienie oraz działanie substancji organicznych. Praca wozu asenizacyjnego odbywa się w trudnych warunkach: kontakt z agresywnym środowiskiem chemicznym, wysokie ciśnienia oraz duże obciążenia mechaniczne powodują stopniowe zużywanie się elementów instalacji. Warto zwrócić uwagę na powłokę antykorozyjną. Beczkowóz, jako pojazd, musi być zarejestrowany. Obsługa pojazdu wymaga odpowiednich kwalifikacji i uprawnień.
Napełnianie i opróżnianie beczkowozu
Proces napełniania zbiornika jest kluczowy dla bezpiecznego transportu materiału. Po dotarciu na miejsce przeznaczenia następuje opróżnianie beczkowozu, np. poprzez wylewkę. Po zakończeniu pracy ważne jest przeprowadzenie procesu czyszczenia i konserwacji.
Koszty zakupu i wynajmu
Beczkowozy o pojemności wynoszącej zaledwie 500 litrów są dostępne na rynku. Ładowność beczkowozu, zazwyczaj od 8 do 12 ton, zależy od gęstości przewożonej cieczy. W zależności od pojemności zbiornika oraz wyposażenia dodatkowego koszt beczkowozu może się znacznie różnić. Używane beczkowozy mogą być znacznie tańsze. Wynajem beczkowozu kosztuje od stu do nawet kilku tysięcy złotych za dobę.
Procedura zakupu i wynajmu beczkowozu
- Określenie wymagań: Należy dokładnie określić, jakie są wymagania dotyczące pojemności, typu pompy oraz dodatkowego wyposażenia beczkowozu.
- Wybór dostawcy: Warto sprawdzić oferty różnych dostawców i producentów beczkowozów, korzystając z lokalnych dealerów, stron internetowych czy specjalistycznych firm.
- Złożenie zapytania ofertowego: Po wyborze kilku potencjalnych dostawców, należy złożyć zapytania ofertowe, aby uzyskać szczegółowe informacje o dostępnych modelach, cenach oraz warunkach wynajmu.
- Negocjacje i finalizacja umowy: Po otrzymaniu i porównaniu ofert, można przystąpić do negocjacji warunków wynajmu. Ważne jest, aby wszystkie ustalenia były jasno określone w umowie.
- Dostawa i odbiór: Po finalizacji umowy firma zorganizuje dostawę beczkowozu do miejsca docelowego.
Nowoczesne rozwiązania i innowacje
Wraz z rosnącymi wymaganiami co do efektywności prac polowych, producenci stawiają na większe pojemności - dziś standardem stają się wozy o zbiornikach nawet do 30 000 litrów. Umożliwia to ograniczenie liczby kursów i znaczne przyspieszenie prac. Pojawiają się również wozy o lekkiej konstrukcji, wyposażone w nowoczesne przepływowe systemy pobierania i rozprowadzania cieczy, z wydajnymi pompami przelewowymi. Firma Kramp współpracuje z producentami wozów asenizacyjnych, dostarczając komponenty zarówno na pierwszy montaż, jak i w formie części zamiennych. Można również zbudować wóz asenizacyjny samodzielnie, jak to uczynił jeden z rolników, opierając go na podwoziu jednoosiowym z samochodu ciężarowego Star i zbiorniku o pojemności 5000 litrów.
