Betoniarka bez uziemienia a bezpieczeństwo użytkowania i podłączenia

Betoniarki to powszechnie stosowane urządzenia budowlane, które służą do szybkiego mieszania cementu, piasku, żwiru oraz wody w celu uzyskania mieszanki betonowej. Najczęściej przybierają formę obrotowego bębna, umieszczonego na metalowym stelażu (stojaku). Taka konstrukcja wraz z zamocowanymi kółkami pozwala na szybki transport betoniarki w dowolne miejsce na budowie. Jednocześnie kompaktowe wymiary tych urządzeń umożliwiają ich przewożenie na większe odległości. W przypadku większych inwestycji budowlanych i konieczności zastosowania większej ilości mieszanki betonowej, wykorzystuje się tzw. gruszki, czyli pojemniki umieszczone na ramie samochodu ciężarowego. Bez względu jednak na wielkość i moc danej betoniarki, bardzo ważne jest zachowanie podstawowych zasad bezpieczeństwa podczas jej obsługi. Sprzęt ten z pozoru wydaje się banalny w obsłudze, jednak nieumiejętnie użytkowany stanowi poważne źródło zagrożenia dla naszego zdrowia.

Wymogi prawne dotyczące wyłączników awaryjnych (STOP) w maszynach

Pojęcie "wyłącznik awaryjny" (tzw. STOP) jest zawarte w dyrektywie maszynowej nr 98/37/WE. Wyłącznik awaryjny należy do urządzeń sterujących, a dokładniej do grupy urządzeń zatrzymujących. Dyrektywa maszynowa stanowi, że każda maszyna powinna być wyposażona w przynajmniej jedno urządzenie do zatrzymania awaryjnego. Celem wyłącznika awaryjnego jest eliminacja istniejącego lub zagrażającego obsłudze albo osobom postronnym - znajdującym się w pobliżu maszyny - niebezpieczeństwa.

Kiedy wyłącznik awaryjny nie jest wymagany?

• Wyłączniki awaryjne nie muszą być instalowane w maszynach, w których ich zastosowanie nie obniżyłoby ryzyka, ponieważ albo nie skróciłoby czasu zatrzymania maszyny, albo nie umożliwiłoby operatorowi maszyny podjęcia szczególnych środków, niezbędnych do przeciwdziałania zagrożeniu.
• Wyłączniki awaryjne nie muszą być instalowane w ręcznych maszynach przenośnych i obsługiwanych ręcznie. Do takich maszyn zaliczamy m.in. ręcznie prowadzone maszyny budowlane do zagęszczania gruntu, ręczne narzędzia zmechanizowane (młoty wyburzeniowe, pilarki spalinowe).

Dodatkowe wymagania dotyczące wyłącznika awaryjnego

Z dyrektywy maszynowej wynika także dodatkowe wymaganie związane z wyłącznikiem awaryjnym: z chwilą ustania jego aktywnego działania po wydaniu polecenia zatrzymania, polecenie to musi zostać podtrzymane przez dalsze działanie urządzenia do zatrzymania awaryjnego, aż do momentu, w którym działanie to zostanie w sposób zamierzony zniesione. Ponadto wyłącznik awaryjny nie może zadziałać bez wydania polecenia zatrzymania. Przerwanie jego działania może nastąpić wyłącznie przez dokonanie odpowiedniej czynności, przy czym przerwanie to nie może skutkować ponownym uruchomieniem maszyny, a powinno jedynie umożliwiać jej ponowne uruchomienie. Jeśli mamy do czynienia z linią technologiczną lub maszyną, która wykonuje kilka procesów produkcyjnych, to mogą one mieć kilka wyłączników awaryjnych, które powinny zatrzymać nie tylko samą linię lub maszynę, ale i wszystkie urządzenia umieszczone przed nią lub za nią w ciągu technologicznym, jeżeli dalsze działanie tych urządzeń może być niebezpieczne. Podobne postanowienia, dotyczące wyłącznika lub wyłączników awaryjnych, zawiera rozporządzenie Ministra Gospodarki z 21 grudnia 2005 r. w sprawie zasadniczych wymagań dla maszyn i elementów bezpieczeństwa (DzU nr 259, poz. 2170).

Analiza wymagań dla betoniarek BWE 150 i BWE 250

Nie ma potrzeby instalowania wyłącznika awaryjnego w betoniarkach BWE 150 oraz BWE 250 - jego zastosowanie nie obniżyłoby ryzyka, ponieważ nie skróciłoby czasu zatrzymania maszyny. Jest jeszcze jedna metoda sprawdzenia, czy maszyna powinna mieć wyłącznik awaryjny, czy też może prawidłowo funkcjonować bez wyłącznika. Jest to ocena wstępna, uproszczona, wymagająca dalszego potwierdzenia. Należy sprawdzić, czy dana maszyna posiada jeden silnik i układ elektryczny z prawidłowymi rozdzielonymi wyłącznikami: start oraz stop. Jeżeli tak, to również nie ma potrzeby instalowania w niej wyłącznika awaryjnego, ponieważ jego działanie nie zmniejszy ryzyka występującego przy obsłudze maszyny (nie przyspieszy jej zatrzymania). Betoniarki BWE 150 oraz BWE 250 posiadają jeden silnik, wobec tego nie muszą być wyposażone w wyłączniki awaryjne. Sam wyłącznik awaryjny nie musi/nie może przyśpieszać wyłączenia, ale może uruchomić działanie systemu hamowania silnika.

Parametry techniczne betoniarek i zabezpieczenia

Przeglądając oferty betoniarek można natrafić na całkiem sporo zróżnicowanych pod kątem wizualnym i technicznym modeli. Wybór jest zatem całkiem spory, co z drugiej strony niestety, nie ułatwia nam w podjęciu odpowiedniej decyzji. W takich sytuacjach warto więc dobrze zorientować się w temacie parametrów technicznych betoniarek, które to determinują ich funkcjonalność i użyteczność na danej budowie.

Pojemność robocza bębna

To jeden z pierwszych parametrów, który powinniśmy wziąć pod uwagę przy wyborze betoniarki. Pojemności bębnów mogą wahać się od kilkudziesięciu do nawet paruset litrów. Tym samym należy zastanowić się nad przyszłym zastosowaniem betoniarki. Jeżeli mamy zamiar eksploatować ją głównie w celach prywatnych do mieszania niewielkiej ilości składników, wtedy spokojnie wystarczy nam betoniarka o pojemności 100 litrów lub nawet mniejsza. Co innego, jeżeli planujemy zakup sprzętu dla firmy. Wtedy warto doposażyć się w o wiele pojemniejsze betoniarki, rzędu 200-300 litrów. W tym miejscu trzeba jeszcze dodać, że czym innym jest pojemność robocza i czym innym pojemność całkowita bębna.

Zasilanie i moc silnika

Kolejna kwestia dotyczy napędu betoniarki. Często pomijanym parametrem jest napięcie silnika. Może bowiem okazać się, że zakupiliśmy model z silnikiem trójfazowym, podczas gdy nasza domowa instalacja nie została w takie gniazdo wyposażona. Zawsze sprawdzajmy, pod jakim napięciem pracuje silnik wybranej przez nas betoniarki! Drugą kwestią jest moc silnika, wyrażona w watach (W). Z reguły im większa betoniarka, tym mocniejszy musi być silnik. Działa to też w drugą czyli, im większa moc silnika, tym większe zapotrzebowanie na energię elektryczną i droższa eksploatacja urządzenia.

Przechył bębna

Może wydawać się to niepotrzebne, ale w gruncie rzeczy zarówno sposób obsługi bębna, jak i możliwości jego przechyłu mają spore znaczenie podczas obsługi betoniarki. Najczęściej kąt pochylenia bębna regulowany jest przy pomocy koła lub korby.

Zabezpieczenia

Kolejna rzecz to jakość wykonania betoniarki, zarówno od strony mechanicznej, jak i elektrycznej. Decydując się na zakup sprzętu zawsze chcemy żeby posłużył on przez długie lata. Stąd też zwracajmy uwagę na sposób wykonania poszczególnych elementów betoniarki, takich jak wieniec (najlepiej żeby był żeliwny), bęben (najlepiej malowany proszkowo) czy wyłącznik silnika (z certyfikatem CE). Niestety często słyszy się o wypadkach - w tym śmiertelnych - związanych nie tylko z nieprawidłowym posługiwaniem się betoniarkami, ale również z powodu kiepskiej jakości ich wykonania.

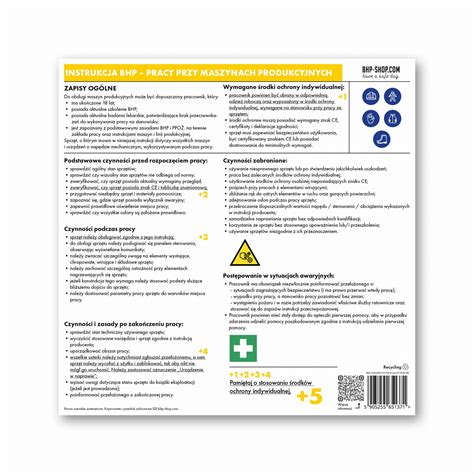

Podstawowe zasady BHP przy obsłudze betoniarek

W dzisiejszym poradniku przedstawimy podstawowe zasady BHP przy obsłudze betoniarek oraz przydatne informacje z tym związane. Wiedza o tym, jak prawidłowo obsługiwać betoniarkę, to nie tylko kwestia wydajności, ale przede wszystkim bezpieczeństwa. Przestrzeganie zasad BHP, dbałość o stan techniczny i używanie środków ochrony osobistej to podstawy, które powinny być normą na każdym placu budowy.

Pracownik obsługujący betoniarkę

Osoba, która została przydzielona do pracy przy betoniarce, powinna być przede wszystkim wypoczęta, w pełni sił oraz ubrana w odpowiednią odzież BHP (bez luźno zwisających elementów) - w tym obuwie i rękawice robocze. Oczywiście nie ma tu również wątpliwości, że pracownik ten powinien być także w 100% trzeźwy. Jeżeli obsługi podejmuje się osoba zatrudniona w firmie, wtedy dodatkowo powinna ona przejść obowiązkowy instruktaż stanowiskowy. Obowiązek przeszkolenia pracownika leży wtedy po stronie jego przełożonego. Nie ma wymogu, aby operator betoniarki musiał posiadać konkretne kwalifikacje zawodowe. Jeżeli z kolei użytkujemy betoniarkę na własny użytek (np. podczas remontu w domu), wtedy koniecznie zapoznajmy się z instrukcją obsługi danego urządzenia.

Miejsce pracy

Zanim przystąpimy do właściwej pracy z betoniarką, musimy bezwzględnie zadbać o najbliższą przestrzeń wokół niej. O ile pracownicy na budowie najczęściej zdają sobie sprawę z zagrożenia i specyfiki działania tego typu urządzeń, tak domownicy poruszający się w okolicy przeprowadzanych robót, mogą już nie mieć takiej świadomości. Dlatego też zanim podłączymy sprzęt do źródła prądu, na naszych barkach spoczywać będzie odpowiedzialne zabezpieczenie miejsca pracy. Przede wszystkim trzeba pamiętać, aby betoniarka stała na równym i stabilnym podłożu. W pełni załadowana może z czasem zagłębiać się w gruncie i zacząć się przechylać. Aby tego uniknąć, warto podłożyć pod nogi konstrukcji np. szerokie deski.

Przed uruchomieniem betoniarki

Zanim przystąpimy do uruchomienia betoniarki sprawdźmy, czy nasze stanowisko pracy zostało odpowiednio przygotowane. Oprócz czynności wymienionych powyżej, ważne jest również właściwe podłączenie maszyny do źródła zasilania i sprawdzenie stanu technicznego jej uziemienia. Naturalnie zwróćmy uwagę na całokształt urządzenia - w tym skontrolujemy stan instalacji elektrycznej w betoniarce, bezpieczników, osłony oraz działanie samego włącznika rozruchowego. Zadbajmy także o odpowiednie oświetlenia stanowiska pracy.

Informacja! Przed przystąpieniem do właściwej pracy z betoniarką, zaleca się jej uruchomienie bez obciążenia (z pustym bębnem), w celu sprawdzenia poprawności jej działania. Jeżeli widoczne będą jakiekolwiek nieprawidłowości w funkcjonowaniu betoniarki, np. zacinający się bęben, nierówna praca silnika lub zbyt intensywne kołysanie betoniarką - należy bezwzględnie zaniechać dalszych czynności i przystąpić do eliminacji zaistniałych problemów. Jeżeli nie będzie to możliwe, trzeba skontaktować się z serwisantem i zgłosić występujące mankamenty przełożonemu.

Praca z betoniarką

Podczas pracy z betoniarką należy szczególnie zwracać uwagę na kilka istotnych elementów. Przede wszystkim nie uruchamiamy urządzenia mokrymi rękami. Może się to zdarzyć, np. po wlaniu wody do bębna. Kolejna ważna rzecz to skład mieszanki betonowej, który powinien być ściśle przestrzegany według zaleceń producenta (zależne one będą od rodzaju i klasy betonu). Nie zaleca się również dosypywania materiałów w trakcie pracy betoniarki. Pamiętajmy, że zbyt szybkie zastygnięcie mieszanki lub przeciążenie bębna w jednym miejscu może spowodować nieprawidłowe obracanie się bębna.

Uwaga! Zabronione jest opróżnianie zawartości bębna z wysokości powyżej 1 metra! Jeżeli zaistnieje taka konieczność, należy zastosować specjalne rynny odprowadzające.

Po zakończonej pracy

Gdy zakończyliśmy mieszanie masy betonowej pamiętajmy, aby starannie oczyścić bęben betoniarki i solidnie go opłukać. W przeciwnym razie masa betonowa zastygnie w jego wnętrzu i będzie bardzo trudna do usunięcia w późniejszym czasie. Oczywiście należy również uporządkować całe stanowisko pracy i zabezpieczyć betoniarkę przed jej ponownym uruchomieniem przez osoby niepowołane.

Jak zrobić beton w betoniarce?

W celu przygotowania 120 litrów betonu B20, trzeba zmieszać ze sobą 25 kg cementu, 12 litrów wody oraz 4 wiadra piasku i 8 wiader żwiru. Ważne jest również to, aby nie przekroczyć limitu objętościowego bębna betoniarki, ponieważ grozi to utratą stabilnością podczas pracy i nadmiernym przechyleniem urządzenia w trakcie rozładunku masy.

Kolejność dosypywania materiałów

Najpierw zajmujemy się wsypaniem kruszywa, czyli piasku lub żwiru. Następnie przechodzimy do dolania wody, po czym możemy przystąpić do uruchomienia betoniarki. Kolejny krok to dosypywanie cementu, ale w niewielkich porcjach. Nie chcemy, aby zbyt szybko łączył się z już przygotowaną mieszanką. Mieszankę betonową należy mieszać przez ok. 5 minut, aż do momentu otrzymania jednolitej masy.

Informacja! Pamiętaj, że im mniej wody zastosujesz w celu przygotowania masy betonowej, tym po wylaniu beton będzie bardziej wytrzymały i odporny na uszkodzenia mechaniczne. Ponadto zaleca się stosowanie wody wodociągowej, z racji niskiej zawartości minerałów, np. wapnia. W przypadku stosowania wody ze studni może dojść do zbyt wysokiego zwapnienia całej mieszanki i zachwiania proporcji.

Uwaga! Jeżeli mamy zamiar przygotować bardzo gęstą masę betonową, wtedy powinniśmy pochylić bęben betoniarki do pozycji maksymalnie poziomej. W przeciwnym wypadku warto utrzymać optymalny kąt obracania od 20 do 35 stopni.

Podłączenie betoniarki trójfazowej do nowoczesnej instalacji

Dyskusja dotyczy podłączenia betoniarki z silnikiem trójfazowym 1,1 kW, pierwotnie użytkowanej w instalacji czteroprzewodowej, do nowoczesnej instalacji pięcioprzewodowej. Kluczowe zagadnienia to prawidłowe podłączenie przewodów ochronnego (PE) i neutralnego (N) oraz wykorzystanie wyłącznika różnicowoprądowego (różnicówki).

Prawidłowe podłączenie przewodów

W przypadku silnika trójfazowego 1,1 kW, który był podłączony pod instalację starego typu (4 przewody, gniazdo metalowe z płaskimi bolcami), a teraz ma być używany na budowie z gniazdem pięciobolcowym, należy kupić nowy przewód pięciożyłowy i wtyczkę. Zaleca się podłączenie przewodu ochronnego (żółto-zielonego) do metalowej obudowy betoniarki oraz do styku oznaczonego jako uziemienie we wtyczce pięciobolcowej. Przewód neutralny (niebieski) nie jest wykorzystywany w silniku trójfazowym połączonym w gwiazdę i powinien pozostać niepodłączony we wtyczce pięciobolcowej. Podłączenie przewodu neutralnego do obudowy jest błędem i może powodować nieprawidłowe działanie wyłącznika różnicowoprądowego.

Zgadza się, iż PEN, PE czy N z tego samego punktu widzenia to ten sam przewód, niestety różnica potencjałów jest ogromna i to się zgadza. Przewód ochronny jest koloru żółtego z zielonymi paskami wzdłuż przewodu i to on powinien być podłączony do metalicznej obudowy urządzenia, w tym wypadku betoniarki. We wtyczce należy go podłączyć do bolca oznakowanego kilkoma poziomymi kreskami (jedna nad drugą), od górnej długiej kreski odchodzi krótka kreska pionowa, jest to symbol uziemienia. ZAWSZE!!! tam się podłącza przewód ochronny (żółto-zielony). Naturalnie gdy się podłączy prawidłowo przewód niebieski ochrona będzie funkcjonować, nie kolor stanowi ochronę. Jednak NIE WOLNO ROBIĆ ZAMIESZANIA, SYSTEM JEST SYSTEMEM I JAKIEŚ ZMIANY ludzi co coś tam wiedzą prowadzi do tragedii. Zero (przewód koloru niebieskiego) nie jest potrzebne, taki silnik jest połączony w gwiazdę i ma swoje tak zwane sztuczne zero.

Znaczenie wyłącznika różnicowoprądowego (RCD)

Różnicówka, czyli wyłącznik różnicowoprądowy, jest bardzo ważna dla bezpieczeństwa w instalacjach elektrycznych. Pomaga monitorować prąd w obwodzie. Praca różnicówki polega na porównywaniu prądu w przewodach fazowych i neutralnych. Gdy zauważy, że są różnice, odcina zasilanie. W instalacjach elektrycznych różnicówka jest kluczowa. Zwiększa bezpieczeństwo użytkowników, zmniejszając ryzyko porażenia i innych zagrożeń. Podłączenie różnicówki jednofazowej to klucz do bezpieczeństwa w instalacjach elektrycznych. To urządzenie, zwane wyłącznikiem różnicowoprądowym, chroni przed porażeniem prądem. Różnicówka to urządzenie, które sprawdza, czy prąd płynie poprawnie. Jeśli zauważy różnicę, odłącza zasilanie. Urządzenie reaguje nawet na małe różnice prądu. Przewody fazowe i neutralne są kluczowe dla działania różnicówki.

Układ sieci TN-C a TN-S

Układ sieci TN-C jest układem stosowanym powszechnie dotychczas, m.in. przez Zakłady Dystrybucyjne. W układzie tym funkcje ochronne oraz robocze instalacji są realizowane przez ten sam przewód zwany PEN. W układzie tym w wyniku powstania uszkodzenia przewodu PEN, na obudowach metalowych odbiorników pojawia się pełne napięcie fazowe. Jest to podstawowa wada tego układu sieciowego. Na przewodzie PEN może się także pojawiać napięcie względem ziemi spowodowane asymetrią obciążenia faz w instalacji, co powoduje przepływ prądu wyrównawczego np. poprzez ekran kabla sygnałowego sieci komputerowej. Przy dużych wartościach tego prądu urządzenia podłączone do sieci mogą ulec uszkodzeniu. Dodatkowo układ ten nie pozwala na stosowanie we właściwy sposób nowoczesnych urządzeń zabezpieczających przed porażeniem, jakimi są wyłączniki różnicowoprądowe. Dyskusja podkreśla konieczność zachowania zgodności z systemem TN-S, gdzie przewód ochronny PE jest oddzielny od neutralnego N, oraz przestrzega przed łączeniem PE z N za różnicówką, co powoduje jej wyzwalanie.

Uziemienie i jego rola

Uziemienie to proces łączenia części instalacji elektrycznej z ziemią. Uziemienie zapewnia bezpieczeństwo elektryczne. Dzięki niemu różnicówka lepiej reaguje na awarie. Brak uziemienia ogranicza działanie różnicówki. Uziemienie jest bardzo ważne dla bezpieczeństwa w systemach elektrycznych. Dzięki niemu ochrona przed przepięciami jest lepsza. Uziemienie stabilizuje system elektryczny. Dzięki temu różnicówka może skutecznie wykrywać różnice prądów. Bez uziemienia ryzyko porażenia rośnie. W razie awarii różnicówki, bez ścieżki do ziemi, ryzyko jest wysokie. Dlatego uziemienie jest kluczem do bezpieczeństwa. Brak uziemienia zwiększa ryzyko porażenia elektrycznością. Uziemienie jest kluczowe, aby zapewnić bezpieczne odprowadzenie nadmiaru prądu. W przypadku awarii urządzenia elektrycznego, brak uziemienia może prowadzić do porażenia. Może to skutkować poważnymi konsekwencjami zdrowotnymi lub nawet śmiercią. Dlatego każda instalacja elektryczna powinna być prawidłowo uziemiona.

Uziemienie chroni sprzęt elektryczny, podłączony do sieci przed nagłymi skokami napięcia. Poprzez dostarczenie bezpiecznej ścieżki dla nadmiarowego prądu, uziemienie zapobiega uszkodzeniom sprzętu oraz minimalizuje ryzyko pożaru. Dzięki temu stabilizuje napięcie, co minimalizuje zakłócenia. Uziemienie także chroni urządzenia podczas burzy. Instalacja elektryczna bez uziemienia nie tylko naraża sprzęty na uszkodzenia przez nadmiar prądu, ale może doprowadzić do poważnych wypadków, takich jak porażenie prądem.

Alternatywne rozwiązania dla instalacji bez uziemienia

Podłączenie różnicówki bez uziemienia może wydawać się trudne. Jednak istnieją alternatywne rozwiązania, które zapewniają bezpieczeństwo. Ważne jest, aby znać dostępne opcje i metody diagnostyczne. Regularne testy różnicówki są kluczowe dla jej efektywności. Podczas podłączania różnicówki, zawsze pamiętaj o bezpieczeństwie. Ważne jest, aby zabezpieczyć się przed porażeniem prądem. Te zasady bezpieczeństwa znacznie zwiększają bezpieczeństwo podczas podłączania różnicówki. Sprawdzanie podłączenia różnicówki to klucz do bezpieczeństwa. Regularna konserwacja instalacji elektrycznej pozwala na szybkie wykrywanie problemów. Konserwacja jest ważna, by wszystko działało poprawnie.

W starszych budynkach, gdzie struktury mogą być przestarzałe, jest to szczególnie istotne. Podłączenie w tych budynkach wymaga szczególnej uwagi, aby zapewnić bezpieczeństwo użytkowników. Podłączenie w starszych budynkach wymaga ostrożności i znajomości specyfikacji instalacji elektrycznej. Może ona być przestarzała. Rozważenie wymiany przestarzałych przewodów na nowe, zgodne z aktualnymi normami. W takich przypadkach zaleca się konsultację z profesjonalnym elektrykiem. Podsumowując, przestrzeganie tych wskazówek ułatwi podłączanie różnicówki. Podłączenie różnicówki jednofazowej bez uziemienia budzi wiele wątpliwości. Ważne jest, aby zawsze dążyć do bezpieczeństwa elektrycznego. Bez uziemienia ryzyko zwiększa się. Warto więc rozważyć inne rozwiązania, które zmniejszą to ryzyko.
