Betoniarka Defro 2200W: Schemat Instalacji i Rozwiązywanie Problemów

Współczesne domy i warsztaty wymagają niezawodnego zasilania elektrycznego dla różnego rodzaju urządzeń. Niekiedy jednak pojawiają się problemy z prawidłowym funkcjonowaniem instalacji, szczególnie przy podłączaniu sprzętu o dużej mocy, takiego jak betoniarki czy piły. Niniejszy artykuł szczegółowo omawia kwestie związane z podłączaniem betoniarki Defro 2200W, schematami instalacji oraz rozwiązywaniem typowych problemów z zabezpieczeniami elektrycznymi.

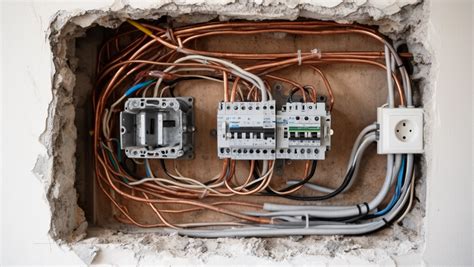

Zabezpieczenia Elektryczne w Garażu: Wyłączniki B16 i C16

Użytkownik zgłasza problem z zabezpieczeniem gniazda jednofazowego w garażu, gdzie obecne zabezpieczenie to B16A. Problem polega na tym, że wyłącznik rozłącza się przy podłączeniu piły (2200W) i betoniarki (2500W), ale inne urządzenia o podobnych mocach, takie jak wiertarka czy szlifierka, działają bez problemu. Zjawisko to nie występuje, gdy betoniarka lub piła są podłączone do innego gniazda, również zabezpieczonego B16A, i na obwodzie nie ma innych urządzeń.

Charakterystyka Wyłączników Nadmiarowo-Prądowych B i C

Działanie zabezpieczenia zależy od wielu czynników i z reguły wyzwala od przekroczonego prądu. Możliwe jest, że urządzenia takie jak piła i betoniarka mają prąd rozruchowy na granicy wyzwolenia konkretnego egzemplarza wyłącznika B16. Wyłączniki nadmiarowo-prądowe typu B i C różnią się charakterystyką czasowo-prądową, co ma kluczowe znaczenie przy obciążeniach o wysokim prądzie rozruchowym:

• Charakterystyka B: wyzwala w przedziale 3-5 krotności prądu znamionowego. Jest to typowe zabezpieczenie do obwodów oświetleniowych i gniazd ogólnego przeznaczenia, gdzie prądy rozruchowe są niskie.

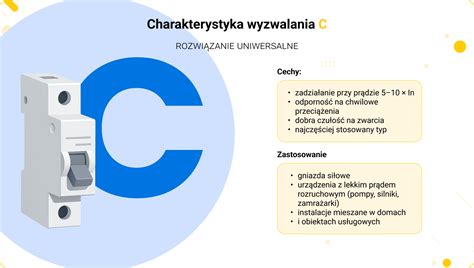

• Charakterystyka C: wyzwala w przedziale 5-10 krotności prądu znamionowego. Jest przeznaczona do obwodów z urządzeniami o większych prądach rozruchowych, takimi jak silniki elektryczne, piły czy betoniarki.

W przypadku problemów z wyłączaniem się zabezpieczenia B16A przy rozruchu piły 2200W i betoniarki 2500W, wymiana na C16 może rozwiązać problem, ponieważ taka charakterystyka lepiej radzi sobie z wysokimi prądami rozruchowymi urządzeń silnikowych. Należy jednak pamiętać, że zmiana charakterystyki zabezpieczenia wpływa na warunki szybkiego wyłączenia zasilania w przypadku zwarcia (SWZ).

Pomiary Instalacji i Wymagania Norm

Zabezpiecza się przewód, nie urządzenie. Zabezpieczenie musi wyłączać w odpowiednim czasie. Aby tego dokonać, pętla zwarcia musi pozwolić (w przypadku zwarcia metalicznego) na odpowiedni prąd. Wcześniej zabezpieczenie B16 wyłączało w wymaganym czasie przy zwarciu już przy 80A. Zabezpieczenie C16 wyłączy w wymaganym czasie dopiero przy 160A. Zgodnie z obecnymi przepisami, pomiar impedancji pętli zwarcia jest konieczny, aby stwierdzić, czy zastosowane zabezpieczenie spełnia warunek SWZ. Projektant dobiera zabezpieczenia, zakładając dopuszczalną moc na danym obwodzie, biorąc pod uwagę obciążenia przewodu, sposób ułożenia, materiał żyły, ilość przewodów oraz obciążonych żył.

Podłączenie Silnika Betoniarki Defro 2200W

Użytkownik poszukiwał pomocy w podłączeniu silnika jednofazowego betoniarki, który posiada 6 przewodów: dwa idą do kondensatora, a pozostają cztery. Z tych czterech, dwa grubsze są zasilające, natomiast dwa o mniejszym przekroju budzą wątpliwości. Wskazano, że dwa cienkie kabelki mogą być od czujnika temperatury (termika) lub od pierścienia rozruchowego (wyłącznika odśrodkowego).

Identyfikacja Przewodów Silnika

Dla bezpieczeństwa zawsze należy założyć wyłącznik. Trudno doradzić bez widoku silnika, ale grube przewody mogą być zasilające fazę i zero. Jeśli cienkie przewody są luzem, a silnik rusza, to prawdopodobnie nie jest to wyłącznik odśrodkowy. Można zmierzyć ich rezystancję miernikiem: jeśli wyniesie 0.5 Ohma lub około 120+ Ohmów, to obwód czujnika termicznego. Z informacji wynika, że zasilającymi przewodami są brązowy i biały.

Schemat Podłączenia Betoniarki Jednofazowej

Prawdopodobny schemat połączeń betoniarki Defro 2200W (silnik jednofazowy z kondensatorem) wygląda następująco:

Nie należy sugerować się kolorami, lecz sprawdzić połączenia omomierzem. Przewód żółto-zielony to uziemienie. Włączanie betoniarki odbywa się za pomocą przycisków mechanicznych, załączających cewkę przekaźnika. Styki oznaczone jako '13' i '23' na schemacie oznaczają wejścia wyłącznika.

Jeżeli niebieski przewód wychodzący z silnika jest spięty z jednym z cienkich białych przewodów, a drugi biały cienki wisi luzem, to ten połączony może być termikiem, a drugi - luźny - pozostaje do identyfikacji. Mostek między 14 a A2 oraz ślad po niebieskim kablu na styku A1 sugerują konfigurację sterowania przekaźnikiem. Zazwyczaj do styków 1, 3, 5 podpina się wejście fazowe, a do 2, 4, 6 wyjście do silnika. Styk 13 może być połączony mostkiem z fazą nr 1, a do A1 neutralny z wejścia.

Problemy z Zasilaniem Urządzeń o Dużej Mocy

Agregat Dedra DEGB2510 o mocy 2200W nie zawsze radzi sobie z rozruchem piły 1450W, przydusza się i gaśnie. Problem ten jest typowy dla silników indukcyjnych, które podczas rozruchu pobierają prąd znacznie większy (4-8 razy) od prądu znamionowego. Dla silnika 4 kW potrzeba agregatu co najmniej 25kVA, aby rozruch był tak samo silny jak przy podłączeniu do sieci.

Wpływ Agregatu na Elektronikę

W przypadku zasilania pieca z regulatorem Estyma control M 420 z agregatu Dedra DEGB2510 (2000W), panel zaczyna migać. Podobnie lampy LED podłączone do tego agregatu pulsują. Sugeruje to, że agregat ma za małe obroty lub nie generuje "czystego sinusa", co jest kluczowe dla delikatnej elektroniki. Agregaty z AVR (Automatic Voltage Regulation) i czystym sinusem są zalecane do zasilania czułych urządzeń elektronicznych.

Agregaty Prądotwórcze: Rodzaje i Zastosowania

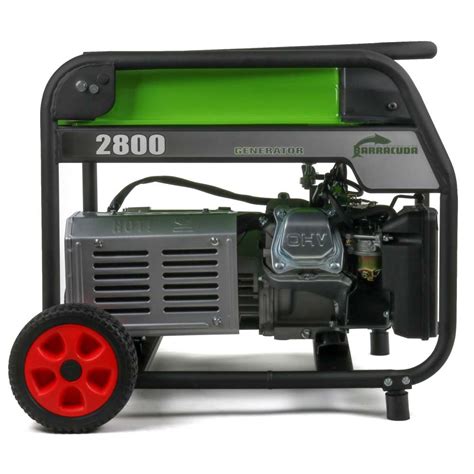

Agregaty prądotwórcze dzielą się na stacjonarne i przenośne oraz zasilane silnikami spalinowymi (benzynowymi lub diesla) lub akumulatorami. Agregaty spalinowe charakteryzują się większą mocą i dłuższym czasem pracy, ale generują hałas i spaliny. Agregaty akumulatorowe są cichsze i ekologiczne, ale mają mniejszą moc i krótszy czas pracy.

Agregaty Prądotwórcze Spalinowe

Składają się z silnika spalinowego, prądnicy, urządzeń kontrolno-pomiarowych, rozdzielnicy i układu rozruchowego. Są wykorzystywane do zasilania urządzeń wymagających długotrwałego i stabilnego zaopatrzenia w energię elektryczną, np. na budowach czy do podtrzymania zasilania kotła CO. Modele takie jak Dedra DEGB2510 (2200W) czy Fogo FH 5001R (4,2 kW z AVR) są popularne.

Agregaty Prądotwórcze Akumulatorowe

Zamiast silnika i prądnicy mają akumulator. Cechuje je mniejsza moc i stabilność zasilania oraz krótki czas pracy, zależny od wydajności akumulatora. Przykładem jest EcoFlow Delta 2 Max (magazyn energii), który sprawdzi się w zastosowaniach mobilnych (camper, caravaning) lub jako rezerwa zasilania w domu.

Wybór odpowiedniego agregatu zależy od jego przeznaczenia: do domku letniskowego, na kemping czy na działkę, dobrym rozwiązaniem jest mały agregat prądotwórczy o niewielkiej mocy i gabarytach. Ważna jest również obecność stabilizacji napięcia (AVR) i generowanie czystego sinusa, szczególnie dla wrażliwych urządzeń elektronicznych.
