Instalacja i podłączenie betoniarki: Schematy i rozwiązania problemów

Instalacja i prawidłowe podłączenie betoniarki, zarówno jedno-, jak i trójfazowej, jest kluczowe dla jej bezpiecznego i efektywnego działania. Często użytkownicy borykają się z problemami związanymi z brakiem oznaczeń, skomplikowanymi schematami połączeń czy wyzwalaniem zabezpieczeń elektrycznych. Poniżej przedstawiono najczęstsze wyzwania i rozwiązania.

Rodzaje silników i ich podłączenie

Silnik jednofazowy z kondensatorami

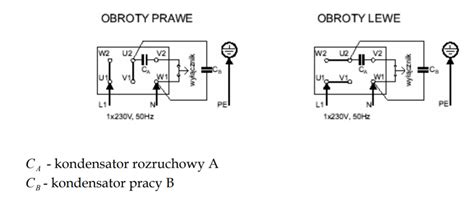

W przypadku silnika jednofazowego z betoniarki, na przykład z roku 2008 o mocy 1,1 kW, problemem może być brak szczegółowych oznaczeń na silniku, poza standardowym „230 V”. Taki silnik jest zazwyczaj wyposażony w dwa kondensatory: rozruchowy (często oznaczany jako 3 i 4) oraz kondensator pracy (oznaczenia 5 i 6). Schemat połączeń takiej betoniarki może być podobny do ogólnie dostępnych schematów dla silników jednofazowych z dwoma kondensatorami.

Podczas podłączania należy pamiętać, aby nie sugerować się kolorami przewodów, ponieważ mogą być one pomylone lub niestandardowe. Zawsze zaleca się odkręcenie dostępu do wszystkich końcówek silnika i dodatkowe sprawdzenie połączeń omomierzem. Dopiero po weryfikacji można połączyć przewody zgodnie ze schematem. Warto zwrócić uwagę na przewód żółto-zielony, który oznacza uziemienie i jest niezbędny dla bezpieczeństwa, nawet jeśli nie jest wyraźnie uwzględniony na uproszczonym schemacie.

Silnik trójfazowy

Podłączenie silnika trójfazowego betoniarki również wymaga precyzji. Jeden z problemów to wyzwalanie wyłącznika różnicowoprądowego (RCD) po podłączeniu silnika. Jeżeli silnik został podłączony w gwiazdę, a następnie do włącznika, i mimo to wyzwala RCD, może to wskazywać na problem w uzwojeniu silnika lub instalacji. W sytuacji, gdy w silniku są dwa czarne przewody zakończone kostką zaciskową, a jeden z nich podłączono do N (niebieski przewód neutralny), a drugi do jednej z faz na zacisku silnika, należy dokładnie zweryfikować poprawność takiego połączenia, gdyż może ono prowadzić do niezrównoważenia prądów i wyzwalania RCD.

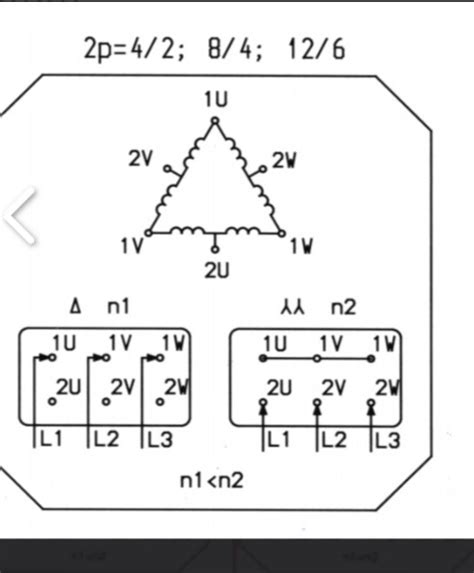

Kupując betoniarkę z silnikiem, w którym połączenia są nieuporządkowane lub brakuje tabliczki znamionowej, konieczne jest dokładne zbadanie silnika. Jeśli z silnika wychodzi sześć przewodów, są to najprawdopodobniej wyprowadzenia poszczególnych uzwojeń, które należy zidentyfikować miernikiem (parami powinny dawać opór po kilka Ω). To pozwoli na prawidłowe podłączenie, na przykład w konfiguracji gwiazda-trójkąt za pomocą przełącznika trójpozycyjnego (0, trójkąt, gwiazda).

Istnieje również potrzeba podłączenia 3-fazowego silnika betoniarki tak, aby można było zasilać ją napięciem 230 V ze zwykłego gniazda jednofazowego. Taka konwersja jest możliwa, ale wymaga zastosowania odpowiednich metod i obliczeń, by nie uszkodzić silnika ani instalacji. W tym przypadku niezbędna jest fachowa wiedza i ostrożność.

Problemy z instalacją elektryczną i bezpieczeństwo

Wyzwalanie wyłącznika różnicowoprądowego (RCD)

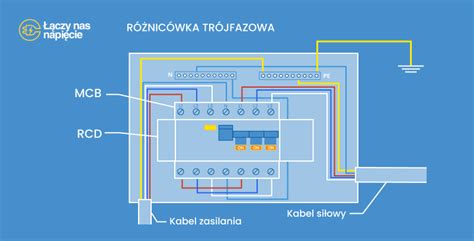

Wyzwalanie RCD jest częstym problemem na budowie. Może ono nastąpić, gdy do rozdzielni budowlanej podłączona jest betoniarka za różnicówką 3-faz, kontener z własną rozdzielnicą oraz wiertarka lub szlifierka z gniazd 1-faz za różnicówką 1-faz. Włączenie urządzeń bez przewodu PE (w II klasie ochronności), takich jak wiertarka czy szlifierka, może paradoksalnie wyzwalać 3-fazową różnicówkę, jeżeli istnieją upływy prądu w sieci lub samej betoniarce.

Pamiętajmy, że RCD to dodatkowa ochrona, a oszczędność na jej instalacji może mieć tragiczne konsekwencje. "Moja znajoma, której męża zabił prąd przy betoniarce już teraz nie zastanawia się czy warto zaoszczędzić 300zł na różnicówkach." Przepisy dotyczące instalacji elektrycznych na budowie wymagają stosowania RCD, a ich prawidłowe podłączenie i działanie to podstawa bezpieczeństwa.

Zasilanie na placu budowy

Zasilanie betoniarki na placu budowy, zwłaszcza na większe odległości (>25 metrów) lub z nietypowych źródeł, wymaga szczególnej uwagi. W przypadku korzystania z gniazda trójfazowego sąsiada, zaleca się zamontowanie podlicznika, aby monitorować zużycie energii. Prosty sprzęt budowlany, taki jak betoniarka z wyłącznikiem pakietowym, często nie wymaga przewodu neutralnego (N) do prawidłowej pracy, ale podłączenie PE jest zawsze obowiązkowe.

Instalacja elektryczna na budowie musi być zgodna z obowiązującymi przepisami. Bez pomiarów i oceny instalacji przez wykwalifikowanego elektryka, samodzielne działania są ryzykowne. Jeśli planuje się rozdzielnię budowlaną z gniazdami 230V i siłowymi, należy dokładnie zaplanować, co będzie potrzebne i co dokupić, aby zapewnić bezpieczną i funkcjonalną instalację.

Diagnostyka i rozwiązywanie problemów

Częste problemy z betoniarkami obejmują uszkodzenia włączników, takie jak np. zdemolowany włącznik w betoniarce Defro 150 z silnikiem 3-fazowym. Włączanie takiej betoniarki odbywa się zazwyczaj za pomocą przycisków mechanicznych załączających cewkę przekaźnika (np. model BR 01-30-01-01). Na przełącznikach często znajduje się schemat, który powinien być czytelny i wskazywać na ewentualne uszkodzenia styków.

W przypadku, gdy betoniarka jest zasilana z generatora, jej uruchomienie może wymagać podniesienia obrotów silnika generatora, a co za tym idzie napięcia. Czuć obciążenie silnika spalinowego po obciążeniu 3 faz. Jeśli agregat nie radzi sobie z obciążeniem (np. silnik "pada" przy podłączeniu migomatu), może to wskazywać na niewystarczającą moc agregatu lub inne problemy z jego działaniem. Czasami, pomimo opisu na silniku, rzeczywista moc może być niższa niż deklarowana, co objawia się niskim poborem mocy na jałowo.

Podłączenie włącznika dedykowanego dla betoniarek, np. typu KJD17, wymaga znajomości jego schematu. Jeśli schemat nie jest dostępny, należy skonsultować się ze specjalistą lub poszukać informacji w internecie. "Zadzwon do kilku miejscowych elektryków z uprawnieniami i bedziesz wiedział mniej wiecej co i za ile, ewentualnie przedstaw tu swoje lub elektryków pomysły schematy, WT a moze ktoc ci pomoże czy to jest dobrze zrobione czy nie i co poprawić."

Wskazówki dotyczące podłączeń i bezpieczeństwa

• Weryfikacja przewodów: Zawsze sprawdzaj połączenia omomierzem, aby upewnić się co do ciągłości i prawidłowego podłączenia uzwojeń oraz przewodów.
• Schematy: Prawdopodobnie schemat połączeń będzie dostępny w dokumentacji betoniarki lub na stronie producenta. Należy dokładnie przestudiować ten schemat.
• Kolory przewodów: Nigdy nie polegaj wyłącznie na kolorach przewodów, ponieważ mogą być niestandardowe lub pomylone.
• Uziemienie: Upewnij się, że przewód uziemiający (żółto-zielony) jest prawidłowo podłączony. Jest to kluczowy element bezpieczeństwa.
• Zasilanie na odległość: W przypadku długich kabli zasilających (np. >25 metrów) należy zastosować przewody o odpowiednim przekroju, aby uniknąć nadmiernych spadków napięcia i przegrzewania.
• Profesjonalna pomoc: Wszelkie skomplikowane prace elektryczne lub wątpliwości dotyczące podłączenia betoniarki powinny być konsultowane z wykwalifikowanym elektrykiem z uprawnieniami. "Ludzie ne bawcie się czyimś życiem i swoim."
