Betoniarka: Jaki wyłącznik nadprądowy dobrać i jak go dobrać?

Wyłącznik nadprądowy to kluczowy element ochrony instalacji elektrycznej przed skutkami przeciążeń i zwarć. Jego głównym zadaniem jest monitorowanie natężenia przepływającego prądu oraz szybkie przerwanie obwodu w przypadku wykrycia przekroczenia jego dopuszczalnego poziomu. W dzisiejszych czasach, w których elektryczność jest nieodłącznym elementem naszego życia zarówno w sferze prywatnej, jak i zawodowej, bezpieczeństwo instalacji elektrycznych stanowi niezwykle istotną kwestię. Wyłączniki nadprądowe, nazywane również wyłącznikami nadmiarowo-prądowymi, odgrywają bardzo ważną funkcję w zapewnieniu nie tylko bezpieczeństwa, ale także niezawodności działania całego systemu. Ich działanie jest niezwykle szybkie i skuteczne, co pozwala minimalizować ryzyko awarii oraz zagrożeń dla życia i mienia.

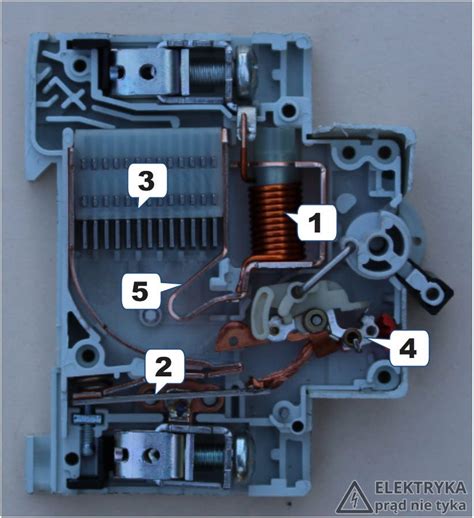

Budowa i zasada działania wyłącznika nadprądowego

Budowa samoczynnych wyłączników nadprądowych jest dość złożona i precyzyjna, co zapewnia niezawodne działanie wyłącznika w różnorodnych warunkach. Głównym elementem każdego wyłącznika nadprądowego są wyzwalacz cieplny i wyzwalacz nadprądowy elektromagnetyczny, które odpowiadają za detekcję i reakcję na nadmiarowy prąd w obwodzie elektrycznym. Pozostałe elementy to: zaciski przyłączeniowe, styk stały i ruchomy, dźwignia napędu, zamek oraz komora do gaszenia łuku.

Działanie samoczynnych wyłączników nadprądowych opiera się na szybkiej reakcji wyzwalacza nadprądowego i wyłącznika elektromagnetycznego na wzrost prądu elektrycznego powyżej dopuszczalnych wartości. W przypadku przekroczenia prądu znamionowego wyłącznika, wyzwalacz nadprądowy (termobimetalowy) inicjuje otwarcie styków wyłącznika. Zwykle odbywa się to z pewnym opóźnieniem, które zależy od wartości przepływającego prądu elektrycznego.

Z kolei w sytuacji wystąpienia zwarcia w zasilanym obwodzie i natychmiastowego wzrostu wartości prądu do dużej wartości, powstaje siła elektromagnetyczna, która powoduje szybkie otwarcie wyłącznika elektromagnetycznego, zapewniając natychmiastowe odłączenie obwodu od zasilania. Działanie obu rodzajów wyzwalaczy - termobimetalowego i elektromagnetycznego - gwarantuje skuteczną ochronę przed przeciążeniami oraz zwarciami w instalacjach elektrycznych. Jest to kluczowe dla zapewnienia bezpieczeństwa użytkowników i zasilanych urządzeń.

Parametry charakteryzujące wyłączniki nadprądowe

Wyłączniki nadmiarowo-prądowe charakteryzuje się za pomocą wielu różnych parametrów, przy czym najbardziej istotne dla ochrony przeciwporażeniowej są niżej wymienione:

• Umowny prąd niezadziałania (Int) - określa on wartość prądu, który może przepływać przez wyłącznik w określonym czasie, nie powodując jego zadziałania. Jest równy 1,13-krotności prądu znamionowego wyzwalacza przeciążeniowego wyłącznika.
• Umowny prąd zadziałania (It) - wartość prądu, który przepływając przez wyłącznik, powoduje jego zadziałanie przed upływem umownego czasu. Jest równy 1,45 prądu znamionowego wyzwalacza przeciążeniowego wyłącznika.
• Czas umowny zadziałania - jest równy 1 h dla wyłączników na prąd znamionowy do 63 A i 2 h dla wyłączników na prądy znamionowe większe od 63 A.
• Prąd zadziałania bezzwłocznego (Ii) - minimalna wartość prądu, powyżej której następuje bezzwłoczne zadziałanie wyzwalacza elektromagnetycznego.

W zależności od wartości prądów zadziałania wyzwalaczy elektromagnetycznych, produkowane są obecnie wyłączniki o różnych charakterystykach czasowo-prądowych.

Charakterystyki czasowo-prądowe wyłączników nadmiarowo-prądowych

Podział wyłączników nadprądowych ze względu na charakterystykę czasowo-prądową opiera się na różnicach w czasie reakcji poszczególnych wyłączników na przekroczenie określonej wartości prądu, który przepływa przez ich obwód. Wystąpienie prądu zwarcia w obwodzie natychmiast wyzwala wyłącznik nadprądowy, niezależnie od jego charakterystyki czasowo-prądowej. Istnieją cztery główne typy charakterystyk czasowo-prądowych dla wyłączników nadprądowych: A, B, C i D. Każda z tych charakterystyk różni się szybkością reakcji na wartość prądu przeciążenia, co umożliwia dostosowanie wyłącznika do różnych rodzajów obciążeń i warunków pracy instalacji elektrycznych.

Charakterystyka A

Charakterystyka A używana jest dla wyłączników o działaniu bezzwłocznym, co oznacza, że wyłączniki tego typu działają natychmiast w przypadku wystąpienia nagłych i krótkotrwałych przeciążeń. Szybkie wyzwalanie mechanizmu dźwigni wyłącznika jest niezbędne w sytuacjach, w których natychmiastowe przerwanie obwodu jest konieczne dla zapobiegnięcia uszkodzeniom urządzeń wrażliwych na fluktuacje natężenia prądu. Dlatego wyłączniki o charakterystyce A są często stosowane jako zabezpieczenie dla urządzeń z delikatnymi półprzewodnikami, dla których niezawodność w reakcji na przeciążenia jest kluczowa. Wartość prądu wyzwalania przeciążeniowego wyłączników o charakterystyce A wynosi zazwyczaj od 1,13 do 1,45-krotności prądu znamionowego.

Charakterystyka B

Charakterystyka B stosowana jest dla wyłączników nadprądowych, które reagują na przeciążenia prądowe nieco wolniej niż w przypadku charakterystyki czasowo-prądowej A. Wyłączniki samoczynne typu B znajdują głównie zastosowanie w instalacjach mieszkaniowych i różnego rodzaju obiektach komercyjnych, gdzie urządzenia mają zapotrzebowanie na moc do kilku kilowatów. Wyłączniki te są wykorzystywane do zabezpieczenia obwodów oświetlenia, sterowania i gniazd wtykowych zasilających urządzenia o małym prądzie rozruchowym, takie jak AGD, RTV, komputery itp. Wartość prądu wyzwalania przeciążeniowego dla wyłączników o charakterystyce B ustalana jest na poziomie 1,13-1,45 krotności prądu znamionowego, z kolei wartość prądu wyzwalania zwarcia na poziomie 3-5 krotności prądu znamionowego.

Charakterystyka C

Charakterystyka C ma najczęściej zastosowanie w przypadku wyłączników nadprądowych przeznaczonych do zabezpieczenia urządzeń przemysłowych. Tego rodzaju wyłączniki nadmiarowo-prądowe doskonale sprawdzają się przy zabezpieczaniu urządzeń o dużym prądzie rozruchowym, np. elektrycznych silników trójfazowych i transformatorów. Wartość prądu zadziałania wyzwalaczy elektromagnetycznych dla wyłączników o charakterystyce C wynosi 1,13-1,45 krotności prądu znamionowego, natomiast wartość prądu wyzwalania zwarcia jest na poziomie 5-10 krotności prądu znamionowego.

Charakterystyka D

Charakterystyka D jest przeznaczona wyłącznie do zastosowania w wyłącznikach nadprądowych, które mają zabezpieczać obwody urządzeń generujących bardzo duże prądy załączania, takie jak silniki o ciężkim rozruchu, generatory, turbiny, transformatory, grupy energochłonnych źródeł światła itp. Wartość prądu wyzwalania przeciążeniowego dla wyłączników o charakterystyce D mieści się w zakresie od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Obszar działania wyzwalaczy D prądem zwarciowym wynosi 10-20 krotności prądu znamionowego.

Wybór odpowiedniego zabezpieczenia nadprądowego

Dobór właściwych zabezpieczeń nadmiarowoprądowych jest kluczowy dla zapewnienia bezpieczeństwa i niezawodności działania instalacji elektrycznych. Podczas tego procesu należy uwzględnić wiele czynników. Różne typy obciążeń wymagają różnego rodzaju ochrony, dlatego istotne jest dopasowanie zabezpieczeń nadprądowych do konkretnych urządzeń. Ich skuteczną ochronę w instalacji domowej i przemysłowej mogą zapewnić wyłączniki jednofazowe lub trójfazowe. Dodatkowo zastosowanie selektywnych wyłączników nadprądowych może zapewnić wysoką odporność zwarciową oraz pełną selektywność dla ochranianych wyłączników standardowych.

Wyłączniki te mają specjalną charakterystykę wyłączeń E i Cs, które pozwalają na pełne wykorzystanie możliwości zabezpieczających całego układu. Ponadto, podczas analizy dostępnych zabezpieczeń należy mieć na uwadze możliwość zastosowania dodatkowych akcesoriów, takich jak styki pomocnicze lub zdalne napędy, co może zwiększyć funkcjonalność wyłącznika.

Ważne jest również dokładne określenie charakterystyki czasowo-prądowej i wartości prądu znamionowego. Wybór odpowiednich zabezpieczeń nadprądowych jest ważny dla zapewnienia bezpieczeństwa instalacji elektrycznej. Wyłączniki nadmiarowoprądowe są powszechnie stosowane w rozdzielnicach elektrycznych, chroniąc obwody przed przeciążeniami i zwarciami.

Przed upowszechnieniem się wyłączników nadmiarowoprądowych, stosowano tzw. bezpieczniki topikowe. Przeciążenie to stan, w którym w obwodzie elektrycznym przepływa prąd o wartości wyższej niż maksymalny prąd znamionowy dla danego urządzenia lub przewodu. Stan przeciążenia skutkuje kilkoma niekorzystnymi efektami. Przede wszystkim, wskutek przeciążenia przewody i urządzenia zaczynają się nadmiernie nagrzewać, a wysoka temperatura naraża je na uszkodzenia. Długotrwałe przeciążenie może powodować degradację izolacji przewodów, co w konsekwencji prowadzi do ich zniszczenia. Wtedy zwiększa się ryzyko zwarć. Te powstają w wyniku zetknięcia się ze sobą niechronionych izolacją przewodów obwodu elektrycznego lub wskutek tzw. przebić, czyli chwilowej lub długotrwałej utraty elektroizolacyjności izolacji. W wyniku tego powstaje prąd zwarciowy, co prowadzi do gwałtownego wzrostu natężenia prądu roboczego.

Poprzednikiem obecnie stosowanego wyłącznika nadmiarowo prądowego był wspomniany już bezpiecznik automatyczny, a jeszcze wcześniej - bezpiecznik topikowy. Zadanie bezpiecznika topikowego to odcięcie dopływu prądu przetężeniowego do części obwodu chronionego tym bezpiecznikiem. Kiedy przez bezpiecznik przepływa prąd o znacznie większym natężeniu niż znamionowe, element topikowy (przewodnik) nagrzewa się, a następnie topi w określonym, przewidzianym przez producenta czasie.

W takim samym gnieździe umieszcza się „korki”, czyli wyłączniki automatyczne. Ich konstrukcja jest stosunkowo prosta - głównymi elementami są dwa wyzwalacze: przeciążeniowy i zwarciowy. Wyzwalacz przeciążeniowy reaguje na podwyższoną temperaturę związaną z przeciążeniem obwodu przez wygięcie bimetalu, natomiast wyzwalacz zwarciowy działa na zmianę pola magnetycznego. Wyłączniki nadmiarowoprądowe pełnią w instalacji elektrycznej identyczną funkcję, jak bezpieczniki topikowe i wyłączniki automatyczne: chronią obwód przed przetężeniami. Oczywiście znacznie różnią się od swoich poprzedników. Należą do grupy elektrycznych aparatów modułowych, o zestandaryzowanych wymiarach, przeznaczonych do montażu na szynie DIN (TH35) w rozdzielnicach modułowych. Pojedynczy wyłącznik nadmiarowo prądowy ma więc zawsze szerokość 17,5mm (z tolerancją do 0,5 mm), podwójny 35mm, potrójny 52,5mm, a poczwórny 70mm. Wysokość i głębokość zależne są od producenta, jednak nie różnią się znacząco. Przykładowe wymiary pojedynczego aparatu to 81x17,5x69mm (wysokość x szerokość x głębokość).

Jak działają wyłączniki nadprądowe?

Człon termiczny jest wyposażony w element bimetaliczny oraz dźwignię i zapadkę. Przepływ prądu nadmiarowego powoduje wyginanie elementu bimetalicznego, który z kolei przesuwa dźwignię. Ta, po określonym czasie, otwiera zapadkę, przerywając obwód. Czas zadziałania członu termicznego zależy więc od krotności prądu obciążenia, natomiast czas zadziałania członu elektrodynamicznego w zasadzie nie zależy od natężenia. Bezpieczniki nadmiarowe projektowane są w taki sposób, żeby działały na zwarcia natychmiast, a na przeciążenia - po określonym czasie.

Bezpieczniki nadmiarowe produkowane są na napięcia do 440V prądu przemiennego. Klasa wyłącznika związana jest bezpośrednio z jego charakterystyką czasowo-prądową, czyli zależnością czasu upływającego od momentu pojawienia się zakłócenia (przeciążenia lub zwarcia), od wartości natężenia prądu tego zakłócenia. Charakterystyka czasowo-prądowa określa, jak szybko zadziała wyłącznik przy określonym natężeniu prądu przetężeniowego.

Charakterystyki czasowo-prądowe wyłączników nadmiarowych oznacza się literami od A do E i dalej K, L, S, Z. W instalacjach elektrycznych najczęściej stosuje się wyłączniki klasy A, B, C i D.

• Wyłączniki nadmiarowoprądowe o charakterystyce czasowo-prądowej B - najczęściej stosowana grupa bezpieczników, zwykle znaleźć je można w rozdzielnicach mieszkaniowych i w lokalach komercyjnych.
• Wyłączniki nadmiarowoprądowe o charakterystyce czasowo-prądowej C - idealne do zabezpieczania urządzeń o dużych prądach rozruchu (silniki, lampy wyładowcze).

Parametry wyłączników nadmiarowoprądowych wyznacza projektant instalacji elektrycznej, a bezpiecznik należy zawsze dobrać zgodnie z projektem. Warto jednak wiedzieć, w jaki sposób ustala się parametry bezpiecznika. Urządzenie powinno zadziałać, zanim wskutek przepływu prądu o wartości większej niż ściśle określona dla danego przewodu wartość Iz (obciążalność prądowa długotrwała), temperatura żył przewodów wzrośnie ponad określoną wartość graniczną. Prąd zadziałania bezpiecznika (I2) oblicza się jako iloczyn 1,45 oraz In dla wyłączników nadprądowych o charakterystyce B, C i D.

Dobór wyłącznika nadprądowego dla obwodu gniazd w tablicy mieszkaniowej

Przykład: Dobieramy wyłącznik nadprądowy dla obwodu gniazd w tablicy mieszkaniowej. Obwód wykonano przewodem jednofazowym prowadzonym pod tynkiem YDYp3x2,5mm. Przyjęta moc odbiorcza to 2kW. Ze wzoru Ib ≤ In ≤ Iz wynika jasno, że prąd znamionowy bezpiecznika (In) musi być wyższy niż 8,69A (Ib) oraz niższy niż 18,5A (Iz). Takim wyłącznikiem będzie w naszym przypadku zarówno wyłącznik B10A, jak i zabezpieczenie B16A. Warunek pierwszy jest spełniony, jednak należy sprawdzić również, czy wybrane zabezpieczenie spełnia warunek drugi, czyli I2 ≤ 1,45 Iz. W tym celu trzeba obliczyć prąd I2. Okazuje się, że prąd zadziałania bezpiecznika B16A wynosi I2=1,45xIn, czyli 23,2A.

Podłączenie wyłącznika nadprądowego powinno być zawsze wykonywane zgodnie z instrukcją producenta. W większości przypadków zamiana przewodów nie będzie wpływać na poprawność pracy wyłącznika.

Selektywność działania bezpieczników

Selektywność oznacza konieczność takiego doboru zabezpieczeń w instalacji elektrycznej, aby zasada, że zabezpieczenie bliższe miejscu przetężenia działa szybciej niż zabezpieczenie dalsze, była spełniona. Zabezpieczenie dalsze pełni rolę rezerwową i powinno działać wolniej niż zabezpieczenie podstawowe. Istnieją dwa rodzaje selektywności: całkowita i częściowa. Selektywność całkowita zapewnia, że urządzenia działają selektywnie w każdej sytuacji, nawet w przypadkach mało prawdopodobnych. Z kolei selektywność częściowa oznacza, że urządzenia działają selektywnie tylko w typowych przypadkach zakłóceń.

Instalacje elektryczne, urządzenia, mienie, a także ludzie, zabezpiecza się na wypadek wystąpienia niekorzystnego działania prądu, czyli zwarć, przeciążeń oraz porażeń. Bezpieczniki nadprądowe, zabezpieczające przed przetężeniami, nie służą ochronie przeciwporażeniowej - taką funkcję w instalacjach elektrycznych pełnią tzw. różnicówki, czyli wyłączniki różnicowoprądowe. Na rynku obecne są jednak urządzenia łączące w sobie ochronę przed przetężeniami i porażeniami, czyli wyłączniki różnicowo-nadprądowe.

Wyłącznik nadprądowy do betoniarki - praktyczne rozważania

Zdarza się, że użytkownicy zgłaszają problemy z wyłączaniem się bezpiecznika B16A w garażu przy podłączeniu urządzeń takich jak piła (2200W) i betoniarka (2500W). Inne urządzenia, jak wiertarka czy szlifierka, działają bez problemu, nawet o podobnej mocy. Użytkownik zastanawia się nad wymianą na bezpiecznik C16, sugerując, że problemem może być prąd rozruchowy.

Warto zaznaczyć, że zadziałanie zabezpieczenia zależy od wielu czynników, w tym od prądu rozruchowego urządzeń, który może być na granicy wyzwolenia danego egzemplarza wyłącznika. Jeśli te urządzenia są od tego samego producenta, może to sugerować specyfikę ich konstrukcji.

Wymiana wyłącznika z charakterystyki B na C może rozwiązać problem, jednak zawsze wymaga to konsultacji z elektrykiem, aby upewnić się, że nowa charakterystyka jest odpowiednia do zabezpieczanej instalacji i nie pogorszy warunków ochrony. Należy pamiętać, że wyłącznik chroni przewód, a nie samo urządzenie, dlatego kluczowe jest dopasowanie zabezpieczenia do obciążalności prądowej przewodu.

Kluczowe parametry przy doborze wyłącznika nadprądowego:

• Natężenie prądu: Najważniejszym parametrem jest natężenie prądu, które wyłącznik może wytrzymać.
• Charakterystyka czasowo-prądowa: Określa szybkość reakcji wyłącznika na przeciążenie.
• Tabliczka znamionowa urządzenia: Na każdym urządzeniu elektrycznym znajduje się tabliczka znamionowa, na której podane są jego parametry, w tym pobór mocy (w watach) i napięcie.
• Rezerwa: Wybierając wyłącznik, warto dodać niewielki zapas.

Przykładowe dobory wyłączników nadprądowych (charakterystyka B):

Powyższe dane są poglądowe. Ostateczny dobór zabezpieczenia musi uwzględniać również przekrój przewodów i sposób ich ułożenia w ścianie.

Należy pamiętać, że wyłączniki nadprądowe nie zapewniają ochrony przeciwporażeniowej. Tę funkcję pełnią wyłączniki różnicowoprądowe. Istnieją jednak wyłączniki różnicowo-nadprądowe, które łączą obie funkcje.
