Wykopy pod Instalacje: Kompleksowy Przewodnik

Planowanie i wykonawstwo wykopów to kluczowy element wielu inwestycji budowlanych, począwszy od budowy domów jednorodzinnych, przez instalacje sanitarne, elektryczne, aż po systemy melioracyjne i ogrodzenia. Wybór odpowiedniej metody realizacji prac ziemnych, czy to pracy ręcznej, czy z użyciem ciężkiego sprzętu, takiego jak minikoparka czy koparko-ładowarka, zależy od wielu czynników.

Typy Wykopów i Ich Klasyfikacja

Wykopy to budowle ziemne, które zaliczane są do kategorii stałych bądź tymczasowych konstrukcji, określanych jako obiekty budowlane. Wykonuje się je przy każdej możliwej inwestycji budowlanej. Wykopy dzieli się ze względu na:

• Czas trwania:
  • Tymczasowy (użytkowany do 1 roku)
  • Trwały (użytkowanie dłuższe niż 1 rok)
• Szerokość dna wykopu:
  • Szerokoprzestrzenne (szerokość dna jest większa niż 1,5 m)
  • Wąskoprzestrzenne (szerokość dna jest mniejsza lub równa 1,5 m)
• Głębokość wykopu:
  • Płytkie (głębokość mniejsza lub równa 1 m)
  • Średniogłębokie (głębokość nie większa niż 3 m)
  • Głębokie (głębokość większa niż 3 m)

Wykopy Liniowe

Wykop liniowy to wykop, który wykonywany jest na wąskim i długim pasie terenu. Przeprowadza się go przy takich projektach jak:

• Układanie rurociągów
• Wykonywanie kanalizacji
• Przyłączy (np. wodociągowych, gazowych)
• Instalacji elektrycznej i światłowodowej
• Drenaży
• Torowisk linii kolejowej
• Ulic bądź dróg
• Ułożenie ogrodzenia

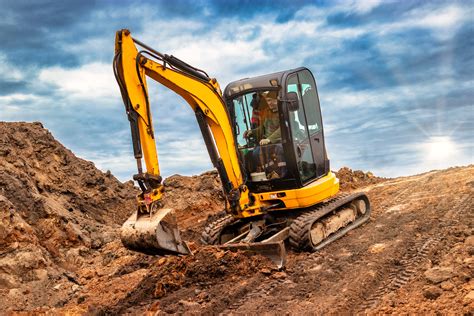

Usługę wykopu liniowego wykonuje się za pomocą minikoparki, koparki lub koparko-ładowarki - sprzętu budowlanego posiadającego wąską łyżkę.

Wykopy Wąskoprzestrzenne i Szerokoprzestrzenne

Wykopy wąskoprzestrzenne to metoda wykonywania wąskich i głębokich rowów lub wykopów w celu instalacji podziemnej infrastruktury, takiej jak rury, przewody, kablowe linie telekomunikacyjne czy instalacje gazowe. Technika ta polega na wykonaniu wąskiego wykopu o niewielkiej szerokości, zazwyczaj nie większej niż 30 cm, przy jednoczesnym zachowaniu większej głębokości.

Wykopy szerokoprzestrzenne to również metoda wykonywania szerokich i głębokich rowów lub wykopów w celu instalacji podziemnej infrastruktury, takiej jak rury, przewody, kablowe linie telekomunikacyjne, instalacje gazowe, kopanie kanalizacji, fundamentów budynków itp. Technika wykopów szerokoprzestrzennych polega na wykonywaniu wykopów o większej szerokości niż te wąskoprzestrzenne. Przez większą szerokość wymaga również zabezpieczenia ścian wykopów. Szerokość wykopu może wynosić kilka metrów, w zależności od wymagań i rodzaju projektu. Wykopy szerokoprzestrzenne mają kilka zastosowań i służą różnym celom, takim jak instalacja infrastruktury.

Planowanie i Przebieg Prac Ziemnych

Wykopy liniowe przeprowadza się na podstawie projektu budowlanego. Prace ziemne muszą odbyć się z uwzględnieniem położenia instalacji i urządzeń podziemnych, które mogą znaleźć się w zasięgu prowadzonych robót. W trakcie robót ziemnych zachowuje się odpowiedni spadek podłużny rowków odwadniających, które umożliwiają szybki odpływ wód z wykopu.

Kierownik budowy oraz operator muszą znać projekt budowlany. Na jego podstawie przystępują do prac polegających na wykopie materiału z miejsca, gdzie powstać ma instalacja.

Wybór Metody: Praca Ręczna vs. Sprzęt Mechaniczny

Wybór między pracą ręczną a wynajmem minikoparki nie sprowadza się wyłącznie do dostępności sprzętu czy liczby osób do pracy. Znaczenie mają warunki terenowe, zakres robót oraz to, jak zaplanowany jest cały proces. Zanim zdecyduje się, czy lepszym rozwiązaniem będzie minikoparka czy praca ręczna, trzeba dokładnie określić zakres robót. Im precyzyjniej określi się, co trzeba wykonać, tym łatwiej dopasować odpowiednią metodę i uniknąć nietrafionych decyzji na etapie realizacji.

Kluczowe Czynniki Decyzyjne

Zakres Robót i Objętość Urobku

Objętość urobku wynika bezpośrednio z wymiarów wykopu, dlatego wszystko zaczyna się od ich dokładnego określenia. W prostych przypadkach obliczenie jest intuicyjne i daje jasny obraz skali prac. Takie podejście porządkuje dalsze decyzje. Przy większym zakresie robót praca ręczna szybko przestaje być efektywna. Minikoparka pozwala wykonać ten sam zakres prac w znacznie krótszym czasie i przy mniejszym zaangażowaniu ludzi. Różnica jest wyraźna także przy trudnym gruncie. Przy mniejszych zakresach lub w miejscach o ograniczonym dostępie praca ręczna nadal ma sens.

Minikoparka jest w stanie wykonać wykop pod dom jednorodzinny w kilka godzin, podczas gdy ręczne kopanie przy tym samym zakresie oznacza nawet kilka dni pracy kilku osób. Przy większych wykopach dochodzi też kwestia dokładności i powtarzalności. Prace ręczne pojawiają się głównie jako uzupełnienie, np. w miejscach, gdzie sprzęt nie ma dostępu lub wymagana jest duża precyzja.

Czas i Koszty

Każda z metod ma swoje zalety i ograniczenia. Różnice widać przede wszystkim w czasie realizacji, kosztach oraz sposobie organizacji prac na działce. Przy pracy ręcznej problemem jest czas. Kilka dni pracy kilku osób przy większym wykopie generuje wyższy koszt niż kilka godzin pracy minikoparki. Koszty pojawiają się też przy błędach, a minikoparka ogranicza te ryzyka. Najwięcej traci się wtedy, gdy decyzja jest podejmowana „na oko”. Minikoparka wykonuje wykopy w ciągu kilku godzin, podczas gdy praca ręczna przy tym samym zakresie zajmuje nawet kilka dni. Im większy wykop, tym ta różnica rośnie.

Dla wykopu pod kabel na głębokość 80 cm i szerokość 30 cm, stawka 10 zł netto za metr bieżący z zasypaniem jest uważana za dobrą. Nawet za 8 zł dałoby radę to ogarnąć. Przy 200 metrach wykopu może to oznaczać dobry zarobek za 1-2 dni pracy minikoparką.

Rodzaj Gruntu i Warunki Terenowe

Dostęp do działki i warunki terenowe mają duży wpływ na wybór metody wykonania prac. Możliwość wjazdu to jedno, ale równie istotne są ograniczenia, które pojawiają się już na samej działce. Wąskie przejazdy, ciasne zakręty czy elementy zabudowy mogą utrudniać manewrowanie sprzętem, nawet jeśli sam wjazd jest możliwy. Podobnie jest z nachyleniem terenu. Na twardym, zbitym lub kamienistym podłożu praca ręczna szybko traci efektywność, ponieważ każdy kolejny etap wymaga większego nakładu siły i czasu. Sytuacja zmienia się przy gruntach niestabilnych lub podmokłych.

Dodatkowym wyzwaniem są przeszkody w wykopie, takie jak korzenie, kamienie czy istniejące instalacje. Prace w pobliżu kabli i rur wymagają dokładnego określenia ich przebiegu. Prace prowadzone w pobliżu budynków i instalacji wymagają większej kontroli nad wykopem. W takich warunkach istotne jest nie tylko tempo, ale też sposób prowadzenia robót. Wraz ze zbliżaniem się do konstrukcji lub instalacji rośnie potrzeba dokładności.

Prace Pod Instalacje i Wyrównywanie Terenu

Wykopy pod instalacje wymagają większej kontroli niż typowe prace ziemne, ponieważ często prowadzone są w pobliżu istniejącej infrastruktury. Dotyczy to m.in. instalacji elektrycznych, sanitarnych czy światłowodowych. Minikoparka pozwala szybko wykonać wykopy liniowe o określonej głębokości i szerokości, ale jednocześnie w pobliżu istniejących instalacji konieczna jest większa ostrożność.

Minikoparka pozwala w krótkim czasie przemieścić większe ilości ziemi i uzyskać równą powierzchnię na większym obszarze. Przy pracach takich jak przygotowanie działki pod budowę, podjazd czy ogród, ręczne wyrównywanie byłoby czasochłonne i trudne do wykonania z taką samą dokładnością. Im większy teren, tym bardziej rośnie przewaga pracy maszynowej. Praca ręczna sprawdza się przy mniejszych korektach.

Bezpieczeństwo i Zabezpieczanie Wykopów

Przygotowując się do prac w wykopach wąskoprzestrzennych, a także szerokoprzestrzennych, należy zadbać o środki techniczno-organizacyjne, zapewniające bezpieczeństwo na stanowiskach pracy. Podczas wykonywania wykopów trzeba zapewnić takie nachylenie, by nie obsypywał się grunt. Jeśli warunki nie pozwalają na wykonanie skarp, wykopy wąskoprzestrzenne zabezpiecza się wykonując: deskowanie pełne, ażurowe, deskowanie systemowe lub ścianki szczelne.

Przy wykopach przestrzennych należy wybrać odpowiednią konstrukcję zabezpieczającą wykop, która zależy od wielu czynników, takich jak: głębokość wykopu, poziom wód gruntowych, warunki geotechniczne, technologia budowy, jak również pobliski teren i jego przeznaczenie (np. odległość od budynków). Najczęściej wybieraną metodą zabezpieczenia wykopów jest ścianka szczelna. Porównując ją do innych rozwiązań, ścianka nie wiąże się z pracochłonnością jak w przypadku obudowy berlińskiej czy palisad z mikropali. Jej skład to metalowe kształtowniki wbijane w ziemię za pomocą wibracji z wibromłota. Natomiast ścianka berlińska składa się ze słupów, które są pionowo wbite. Słupy wbija się lub umieszcza w otworze z betonem, następnie montuje się kolejny etap składający się z opinki z pogłębianiem wykopu. Stosuje się ją powyżej poziomu wód gruntowych.

Odwodnienie Wykopów

Istnieją różne sposoby odwodnienia wykopów. Z uwagi na warunki gruntowo-wodne można wyróżnić:

• Odwodnienie wgłębne z zastosowaniem igłofiltrów.
• Odwodnienie powierzchniowe z zastosowaniem drenażu rurowego.
• Odwodnienie mieszane składające się z dwóch wspomagających się instalacji: igłofiltrów oraz drenażu rurowego.

Systemy igłofiltrowe stosuje się w celu obniżenia poziomu wód gruntowych. W skład instalacji wlicza się szereg studni o małej średnicy, połączonych z pompą igłofiltrową za pomocą kolektorów ssących. Pompa powoduje podciśnienie w kolektorze, zasysając wodę z gruntu. Igłofiltry stosuje się przeważnie wzdłuż lub wokół obrysu wykopu.

Koszty i Ceny Usług Koparko-Ładowarką/Minikoparką

Na koszt wykopu wpływa kilka czynników. Cenę jednak determinuje przede wszystkim wielkość realizowanej inwestycji oraz głębokość wykopu. Wykop liniowy niezbędny jest w projektach instalacji (np. elektrycznych, sanitarnych, światłowodu internetowego), tworzenia ogrodzenia bądź melioracji oraz drenażu działek. Wykopy liniowe są pomocne w celu eliminacji stojącej wody oraz ochrony domu przed podtapianiem.

Stawki za pracę minikoparki (około 1,8-3 tony) wahają się. Na przykład, za mini 1,8 tony wołano 70 zł netto za godzinę, choć niektórzy jeżdżą nawet po 50 zł. W przypadku wykopów liniowych, np. pod nawodnienie sadów (łyżka 30 cm, głębokość 70-80 cm), cena może wynosić 5 zł za metr bieżący bez zasypania, przy dziennym urobku 300 metrów.

Przykładem mogą być usługi koparko-ładowarką Cat 428C, obejmujące przyłącza kanalizacyjne i wodociągowe, wykonanie drenażu opaskowego, hydroizolacje fundamentów, montaż przydomowych oczyszczalni ścieków oraz wszelkiego rodzaju roboty ziemne. Cena może być liczona z godziny lub z metra, w zależności od specyfiki pracy.
