Diagnostyka problemów elektrycznych betoniarki trójfazowej

Problem z betoniarką: Wyzwalanie zabezpieczenia różnicowoprądowego przy pochyleniu

Opis problemu i wstępne działania

Użytkownik zgłasza problem z betoniarką zasilaną "na siłę" (trójfazową). Urządzenie działa poprawnie w pozycji pionowej. Jednakże, gdy betoniarka jest nieco pochylona, następuje rozłączenie głównego bezpiecznika w rozdzielnicy, co wskazuje na zadziałanie zabezpieczenia różnicowoprądowego (RCD). Mimo wymiany kabli idących od silnika do włącznika oraz od włącznika do wtyczki, problem nadal występuje. Zauważono, że rok temu betoniarka działała prawidłowo. Instalacja domowa posiada moc 12 kW, a podczas próby uruchomienia betoniarki żadne inne urządzenia o wysokim poborze prądu nie są włączone.Wskazano, że podczas przekręcania betoniarki kabel mógł się wykręcać, ponieważ ktoś mógł wcześniej dwukrotnie obrócić betoniarkę w jedną stronę. Dlatego też przewody zostały wymienione na nowe i przymocowane trytytkami do ramy z zapasem, tak aby nie były naciągnięte ani przekręcone. Mimo tych działań, bezpiecznik nadal wyzwala. Problem objawia się również, gdy betoniarka jest włączana na pusto, bez obciążenia.

Porównanie działania w różnych instalacjach

Po pierwszym zadziałaniu bezpieczników betoniarka została przewieziona do innego miejsca (do ojca użytkownika) w celu sprawdzenia. Tam działała poprawnie. Po wymianie wszystkich kabli przy betoniarce na nowe, urządzenie zostało przywiezione z powrotem. Podczas szybkiej próby, aby sprawdzić, czy po wymianie kabli betoniarka zadziała, podłożono dwie deski pod koła i nieznacznie ją zjechano, co umożliwiło przekręcenie bębna w prawo i lewo. Betoniarka, będąc na przyczepce samochodowej podczas próby, działała.Ta sytuacja sugeruje, że problem może leżeć w specyfice instalacji elektrycznej użytkownika, a konkretnie w obecności zabezpieczenia różnicowoprądowego (RCD), którego brak w starszych instalacjach często pozwala na pracę urządzeń z drobnymi usterkami, niewykrywalnymi przez zwykłe bezpieczniki nadprądowe.

Potencjalne przyczyny i diagnoza

Doziemienie i połączenia przewodów

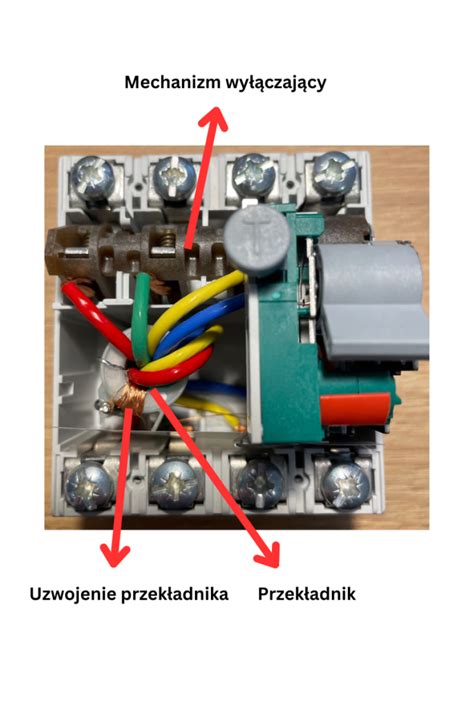

Gdy wyzwala bezpiecznik różnicowoprądowy, najczęściej oznacza to występowanie doziemienia. Jest to sytuacja, w której prąd upływowy (różnicowy) płynie do ziemi przez nieprzewidzianą ścieżkę. Jeśli betoniarka wyzwala zabezpieczenie przy zmianie pozycji, należy dokładnie sprawdzić przewody pod kątem naciągania się lub kontaktu z metalowymi częściami obudowy.Sugestie dotyczące okablowania:

• Wskazano, że przewód neutralny (N) mógł zostać celowo połączony z ochronnym (PE), aby zmniejszyć ryzyko przerwania połączenia przy przełamaniu przewodu.

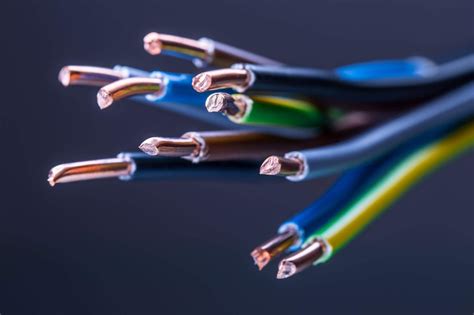

• Stwierdzono, że przewód typu drut nie nadaje się do ruchomych połączeń, gdyż jest podatny na przełamania, co mogłoby prowadzić do doziemienia żyły N na odcinku od wtyczki do wyłącznika. Użytkownik jednak potwierdził, że przewody zostały świeżo wymienione, co wyklucza ich przełamanie w krótkim czasie. Została jednak zaakceptowana sugestia wymiany przewodu od silnika do włącznika na linkę, aby zapobiec przyszłym uszkodzeniom.
• Silnik w tej betoniarce jest montowany pod gruszką z dwoma paskami napędowymi, bez wieńca.

Sugerowane rozwiązania dotyczące okablowania

W przypadku wystąpienia doziemienia, zalecane są następujące kroki naprawcze (ostrzega się przed samodzielnymi, nieprofesjonalnymi modyfikacjami):

1. Tymczasowe rozwiązanie: Przewody niebieski (neutralny) i żółto-zielony (ochronny) powinny zostać połączone razem przy wtyczce i podłączone do zacisku PE (uziemienia) wtyczki. Zacisk N we wtyczce miałby pozostać wolny.
2. Należy sprawdzić ciągłość połączenia ochronnego pomiędzy wtyczką a silnikiem za pomocą omomierza przed podłączeniem do zasilania.
3. W gnieździe zasilającym należy przywrócić prawidłowe podłączenie przewodu neutralnego.
4. Dla trwałej naprawy: Przewody z drutu powinny zostać wymienione na linkę, najlepiej czterożyłowy z żyłą ochronną (3P+PE).

Zasada, że "skoro różnicówka wyzwalała przy betoniarce podłączonej do gniazda z odłączonym N, to znaczy, że występuje przebicie", jest kluczowa. Oznacza to, że prąd ucieka do obudowy lub ziemi, niezależnie od tego, czy przewód neutralny jest podłączony, co świadczy o faktycznej usterce izolacji.

Problemy z silnikiem i innymi komponentami

Przyczyną wyzwalania RCD mogą być również usterki w samym silniku elektrycznym lub w innych ruchomych częściach.

• Uszkodzenie silnika: Problem może tkwić wewnątrz silnika. Jeśli silnik był przezwajany, istnieje większe ryzyko wadliwych połączeń lub uszkodzeń izolacji, które mogą prowadzić do przebicia, szczególnie w instalacjach z RCD.
• Woda w silniku: Podejrzewano również obecność wody w silniku. Betoniarka często pracuje w wilgotnym środowisku, a woda w zamkniętej, ale nieszczelnej obudowie silnika, mogłaby powodować doziemienie lub przebicie, zwłaszcza w określonych pozycjach.
• Luźne połączenia: Mimo wymiany kabli, warto sprawdzić, czy nie ma czegoś luźnego, co po przechyleniu betoniarki łączy fazę z obudową lub z kablem niefazowym. Usterka może znajdować się w silniku, przewodach między wyłącznikiem a silnikiem lub w samym wyłączniku.

Bezpieczeństwo i profesjonalna naprawa

Praca z urządzeniami elektrycznymi, zwłaszcza w środowisku wilgotnym (jak w przypadku betoniarki), wymaga szczególnej ostrożności i prawidłowo działającej instalacji. Urządzenia, które w starych instalacjach bez RCD działały, choć "szczypały", w instalacjach z RCD będą wyłączać zasilanie, sygnalizując problem z bezpieczeństwem.Należy bezwzględnie unikać prowizorycznych rozwiązań. Prawidłowe podłączenie przewodów ochronnych do obudowy (PE) jest kluczowe dla ochrony życia i zdrowia. Użycie przewodów drutowych w ruchomych częściach jest niedopuszczalne; zawsze należy stosować przewody typu linka, odpowiednio zarobione tulejkami lub widełkami.Wszelkie naprawy instalacji elektrycznych, szczególnie tych związanych z zasilaniem urządzeń dużej mocy i ruchomych, powinny być wykonywane przez osoby posiadające niezbędne doświadczenie i kwalifikacje, aby uniknąć zagrożeń dla życia i zdrowia.
