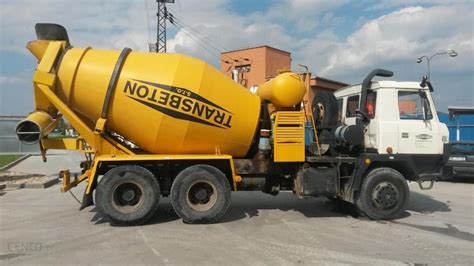

Betoniarka gruszka, znana również jako betonomieszarka lub betonowóz, to niezwykle istotny pojazd w branży budowlanej. Jej głównym zadaniem jest transport gotowej mieszanki betonowej na plac budowy. To ciężarówka wyposażona w obrotowy mieszalnik bębnowy, który stale się obraca podczas transportu, co zapobiega rozwarstwieniu mieszanki. Dzięki temu, składniki betonu są równomiernie wymieszane, co jest kluczowe dla jakości końcowego produktu. W artykule przyjrzymy się mechanizmowi działania betoniarki gruszki, jej kluczowym komponentom oraz procesowi mieszania i transportu betonu. Dowiesz się, jak hydraulika wspiera proces załadunku i rozładunku betonu oraz jakie różnice występują między standardowymi betoniarkami a pompogruszkami.
Mechanizm Działania Betoniarki Gruszki
Podstawowe zasady funkcjonowania
Betoniarka gruszka, jako kluczowy pojazd w branży budowlanej, działa na zasadzie ciągłego mieszania betonu w trakcie transportu. Kiedy pojazd przemieszcza się na plac budowy, bęben mieszalnika obraca się, co zapobiega segregacji składników mieszanki. To ważne, ponieważ rozwarstwienie może prowadzić do obniżenia jakości betonu, co w konsekwencji wpływa na trwałość budowli. Po dotarciu na miejsce, mieszalnik jest przechylany, co umożliwia wylanie betonu w odpowiednim miejscu. Te podstawowe zasady działania betoniarki gruszki są fundamentem, na którym opiera się jej efektywność i niezawodność w budownictwie.
Kluczowe komponenty betoniarki
Betoniarka gruszka składa się z kilku kluczowych elementów, które współpracują ze sobą, aby zapewnić jej prawidłowe działanie. Bęben mieszalnika jest najważniejszym komponentem, który odpowiada za mieszanie betonu. Jego obrotowa konstrukcja pozwala na ciągłe mieszanie składników, co zapobiega segregacji materiałów. Wewnątrz bębna znajdują się spiralne pióra, które wspomagają proces mieszania, zapewniając, że wszystkie składniki są równomiernie rozprowadzone. Chassis, czyli podwozie, zapewnia stabilność i mobilność, umożliwiając łatwe poruszanie się po placu budowy. Kolejnym istotnym elementem jest system hydrauliczny, który steruje przechylaniem bębna oraz innymi funkcjami betoniarki, umożliwiając płynne i precyzyjne wylanie mieszanki betonowej. Warto również wspomnieć o silniku, który napędza całą maszynę.
Proces Mieszania i Transportu Betonu
Jak działa bęben mieszalnika i jego znaczenie dla jakości betonu?
Bęben mieszalnika w betoniarce gruszce jest kluczowym elementem, który wpływa na jakość mieszanki betonowej. Jego design oraz sposób działania determinują, jak dobrze składniki betonu będą ze sobą połączone. Właściwie zaprojektowany bęben, który obraca się w odpowiednim tempie, zapewnia równomierne wymieszanie cementu, wody oraz kruszywa. To z kolei wpływa na trwałość i wytrzymałość końcowego produktu, co jest kluczowe w budownictwie. Wewnętrzne pióra bębna mieszalnika, spiralnie ułożone, skutecznie przemieszczają składniki mieszanki, prowadząc do uzyskania homogenicznej masy i zapobiegając segregacji kruszywa. Jakość betonu jest ściśle związana z czasem mieszania oraz prędkością obrotów bębna, dlatego odpowiednie ustawienia są kluczowe dla uzyskania optymalnych rezultatów.
Jak powstaje beton?
Etapy mieszania betonu w betoniarce gruszce
Proces mieszania betonu w betoniarce gruszce składa się z kilku kluczowych etapów, które zapewniają uzyskanie wysokiej jakości mieszanki. Pierwszym krokiem jest załadunek składników, takich jak cement, kruszywa i woda, do bębna. Następnie bęben zaczyna się obracać, co inicjuje proces mieszania. W tym etapie ważne jest, aby składniki były dodawane w odpowiednich proporcjach, aby uzyskać pożądaną konsystencję. Kolejnym krokiem jest kontynuowanie mieszania przez określony czas, co pozwala na dokładne połączenie wszystkich składników. Zbyt krótki czas mieszania może prowadzić do niedostatecznego połączenia składników, natomiast zbyt długi czas może spowodować, że beton zacznie twardnieć w bębnie.
Rola hydrauliki w transporcie i wyładunku betonu
System hydrauliczny w betoniarce gruszce odgrywa kluczową rolę w procesie załadunku i rozładunku betonu. Hydraulika umożliwia precyzyjne przechylanie bębna mieszalnika, co pozwala na efektywne wylanie gotowej mieszanki betonowej w odpowiednie miejsce. Gdy gruszka dociera na miejsce, hydraulika aktywuje siłowniki, które przechylają bęben, co umożliwia swobodny wypływ mieszanki betonowej. W przypadku załadunku, system hydrauliczny również odgrywa ważną rolę, umożliwiając łatwe i szybkie napełnienie bębna. Właściwe działanie tego mechanizmu jest istotne, aby uniknąć marnotrawstwa materiału oraz zapewnić, że mieszanka zostanie dostarczona w odpowiedniej ilości i stanie.
Metody wylania betonu z betoniarki gruszki
Wylanie betonu z betoniarki gruszki może odbywać się na kilka sposobów, w zależności od potrzeb i warunków na placu budowy. Najbardziej powszechną metodą jest bezpośrednie wylanie mieszanki z bębna, co jest szybkie i efektywne, gdy dostęp do miejsca wyładunku jest łatwy. W sytuacjach, gdy dostęp jest ograniczony, wykorzystuje się pompy do betonu, które mogą przepompować mieszankę na znaczne odległości, nawet do 50 metrów. Dodatkowo, w przypadku dużych projektów budowlanych, stosuje się wysięgniki, które pozwalają na precyzyjne umiejscowienie betonu w trudno dostępnych miejscach.
Rodzaje Betoniarek Gruszek: Standardowe a Pompogruszki
Standardowa betoniarka gruszka
Standardowa betoniarka gruszka jest idealna do transportu betonu na krótkie odległości, gdzie bezpośredni dostęp do miejsca wyładunku jest łatwy. Jej główną zaletą jest prostota obsługi oraz niższy koszt zakupu i eksploatacji. Podczas pracy betoniarka gruszka jest w stanie przewozić beton w pojemnikach o różnych pojemnościach, które zazwyczaj wynoszą od 6 do 12 metrów sześciennych. Najczęściej spotykane modele mają pojemność 9 m³, co czyni je idealnymi do większości prac budowlanych. Standardowa betonomieszarka może przewozić około 8 m³ betonu, co równa się około 18,4 tonom.
Pompogruszka - "dwa w jednym"
Pompogruszka to maszyna będąca połączeniem betonomieszarki i pompy do betonu. Zabudowana jest na podwoziu samochodu ciężarowego - w większości przypadków typu 8x4. Mieszalniki stosowane w pompogruszkach mają przeważnie 7, 8 lub 9 metrów sześciennych nominalnej pojemności. Pompogruszki łączą funkcje betoniarki i pompy, co czyni je bardziej wszechstronnymi. Dzięki wbudowanej pompie, beton może być transportowany na znaczne odległości, co pozwala na precyzyjne wylewanie mieszanki w trudno dostępnych miejscach. Wysięgnik posiada z reguły 3 lub 4 ramiona umieszczone po prawej stronie betonomieszarki, a dominujące układy kinematyczne to układ typu „Z”. Obecnie nie ma reguły co do średnicy rurociągu w pompogruszkach; producenci tacy jak Putzmeister czy CIFA oferują maszyny z rurociągami DN 100 lub DN 125. Pompogruszki są szczególnie przydatne w dużych projektach budowlanych, gdzie wymagana jest elastyczność i szybkość w dostarczaniu betonu.
Wyzwania związane z pompogruszkami w Polsce
Co jest bardzo istotnym faktem, to masa własna pojazdów z pompogruszkami wyposażonymi w 4-ramienny wysięgnik z 28-metrowym rurociągiem DN 125 zabudowanymi wraz z mieszalnikiem 9-metrowym. Maszyna taka, aby spełnić polskie regulacje co do nacisków na oś i dopuszczalnej masy całkowitej pojazdu, może w sumie przewieźć około 3 m³ betonu. Wysięgniki w pompogruszkach są dalece optymalizowane wytrzymałościowo, tak więc stopień ich „odchudzenia” jest znaczny. Ze względu na ograniczoną przestrzeń do zabudowy oraz przez wzgląd na konieczność uzyskania optymalnie niskiej wagi całej maszyny zespół jednostki pompującej jest mały. Maksymalne wydajności, jakie oferują różni producenci, mieszczą się w granicach od 55 do 80 m³/h. Należy pamiętać, że skok cylindra roboczego jest bardzo mały (np. 700 mm dla pomp Putzmeister TMP 60 CS, do 1000 mm dla pomp CIFA PB 607 lub PB 806), co za tym idzie uzyskanie dużej wydajności pompowania możliwe jest tylko przy dużej ilości suwów roboczych.
Zastosowanie i opłacalność pompogruszek
Pompogruszka, co do pierwotnej intencji wynalazców, miała być maszyną stanowiącą typowe uzupełnienie oferty betoniarni, rozwiązując problem dowozu i pompowania małych ilości betonu (np. 6 czy 8 metrów sześć.). W Polsce zaś pompogruszka stała się w niektórych wytwórniach betonu podstawowym i jedynym narzędziem pracy, realizując zadania pompowania faktycznie kilku metrów betonu, ale pracując również jak typowa pompa do betonu, pompując 50 - 80 lub 100 i więcej m³ betonu. Powszechne jest również zjawisko wysyłania pompogruszki z betonem (w ilości dopuszczonej przez Inspekcję Transportu Drogowego!) tylko na pierwszą budowę w całym ciągu budów przyjętych na cały dzień pracy. Co do zasady, dla osób postronnych i nie znających szczegółów, pompogruszka jest oceniana pozytywnie jako maszyna bardzo uniwersalna. Przede wszystkim jako sprzęt, w którym jeden operator zarówno wiezie beton, jak i ten beton pompuje. Szczegółowa analiza kosztów pracy dla tych maszyn daje niestety częstokroć opłakane rezultaty, zwłaszcza w odniesieniu do efektywnego kosztu przepompowania jednego metra sześciennego betonu. W dużych i średnich betoniarniach pompogruszka powinna służyć jako typowe uzupełnienie oferty - dla realizacji małych zadań i drobnych zleceń. Przy taborze kilku wysięgnikowych pomp do betonu jedna lub dwie takie maszyny zawsze znajdą zajęcie.
Wybór Odpowiedniej Betoniarki Gruszki
Na co zwrócić uwagę przy wyborze?
Wybór odpowiedniej betoniarki gruszki jest kluczowy dla efektywności i sukcesu projektu budowlanego. Przede wszystkim, należy zwrócić uwagę na pojemność betoniarki, która powinna być dostosowana do specyfiki prac. Typowe pojemności wahają się od 6 do 12 metrów sześciennych, a najczęściej spotykane modele mają pojemność 9 m³, co czyni je idealnymi do większości zastosowań. Kolejnym istotnym czynnikiem jest specyfika projektu. W przypadku dużych budów, gdzie wymagane są znaczne ilości betonu, lepszym wyborem będą pompogruszki, które łączą funkcje betoniarki i pompy, umożliwiając transport betonu na dłuższe odległości. Z kolei w mniejszych projektach, gdzie dostęp do miejsca wyładunku jest łatwy, standardowa betoniarka może być wystarczająca.
Jak określić odpowiednią pojemność betoniarki?
Aby określić odpowiednią pojemność betoniarki, należy najpierw ocenić skalę projektu budowlanego. W przypadku mniejszych prac, takich jak budowa domów jednorodzinnych, betoniarka o pojemności 6-9 m³ będzie zazwyczaj wystarczająca. Dla większych inwestycji, takich jak budowy wielorodzinnych czy obiektów komercyjnych, warto rozważyć modele o pojemności 10-12 m³.
Problemy i Wyzwania Podczas Pracy z Betoniarką Gruszką
Najczęstsze usterki
Podczas użytkowania betoniarki gruszki mogą wystąpić różne problemy i usterki, które mogą wpłynąć na wydajność i jakość transportowanego betonu. Jednym z najczęstszych problemów jest nieszczelność bębna, która może prowadzić do utraty mieszanki podczas transportu. Inne typowe usterki to awarie systemu hydraulicznego, które mogą uniemożliwić prawidłowe przechylanie bębna, a także problemy z silnikiem, które mogą wpłynąć na moc i efektywność działania całej betoniarki. Warto również zwrócić uwagę na zużycie piór mieszalnika, które mogą z czasem tracić swoją efektywność, co prowadzi do gorszej jakości mieszanki.
Praktyczne porady dotyczące efektywnej obsługi
Aby zapewnić optymalną wydajność i długowieczność betoniarki gruszki, warto stosować się do kilku praktycznych porad. Przede wszystkim, regularne przeglądy techniczne są niezbędne, aby szybko wykrywać i usuwać potencjalne usterki. Warto również dbać o odpowiednie czyszczenie bębna po każdym użyciu, co zapobiega osadzaniu się resztek betonu. Ponadto, należy zwracać uwagę na proporcje składników podczas mieszania, aby uniknąć problemów z jakością betonu. Używanie wysokiej jakości materiałów budowlanych również ma duże znaczenie. Aby maksymalnie wykorzystać możliwości betoniarki, ważne jest, aby planować trasę transportu betonu oraz uwzględniać czas potrzebny na załadunek i rozładunek mieszanki. Regularne przeglądy techniczne betoniarki gruszki zapewnią jej niezawodność i długowieczność, co jest kluczowe w intensywnych projektach budowlanych.
Innowacje w Technologii Betoniarki Gruszki: Przyszłość Transportu Betonu
W miarę jak branża budowlana ewoluuje, innowacyjne technologie w betoniarkach gruszka stają się kluczowym elementem zwiększającym efektywność i zrównoważony rozwój. Wprowadzenie inteligentnych systemów zarządzania pozwala na monitorowanie i optymalizację procesów mieszania oraz transportu betonu w czasie rzeczywistym. Dzięki czujnikom umieszczonym w bębnie mieszalnika, operatorzy mogą na bieżąco kontrolować temperaturę, wilgotność oraz konsystencję betonu, co pozwala na natychmiastowe dostosowanie receptury w razie potrzeby.
Co więcej, rozwój technologii autonomicznych może zrewolucjonizować sposób, w jaki betoniarki gruszki są obsługiwane. W przyszłości, automatyzacja i robotyzacja w betoniarkach gruszka mogą znacząco zredukować czas pracy oraz zwiększyć bezpieczeństwo na placu budowy. Wprowadzenie autonomicznych betoniarek, które będą mogły samodzielnie transportować i wylewać beton, zrewolucjonizuje sposób, w jaki realizowane są projekty budowlane. Autonomiczne pojazdy mogą zwiększyć bezpieczeństwo na placu budowy, eliminując ryzyko błędów ludzkich oraz poprawiając efektywność transportu. Integracja betoniarki gruszki z systemami zarządzania budową i inteligentnymi miastami może umożliwić optymalizację procesów budowlanych, co przyczyni się do zrównoważonego rozwoju i oszczędności czasu.
