Betoniarka o Wymuszonym Mieszaniu: Zasada Działania i Rodzaje

Wprowadzenie do Betoniarek

Betoniarka to kluczowe urządzenie w budownictwie, przeznaczone do przygotowywania betonu oraz innych zapraw budowlanych. Jej podstawowym elementem jest zbiornik, w którym mieszane są takie składniki jak żwir, piasek, woda, cement i różnorodne dodatki. Betoniarka znacząco ułatwia pracę na budowie, eliminując konieczność ręcznego mieszania betonu, które jest niezwykle czasochłonne i wyczerpujące, nawet przy niewielkich projektach.

Główną rolą betoniarki jest zapewnienie równomiernego rozprowadzenia wszystkich składników, tak aby mieszanka była całkowicie homogeniczna. Proces ten obejmuje zniszczenie zjawiska „pęcznienia” cementu oraz pełne owinięcie kruszywa cementem, co jest niezbędne do uzyskania idealnej mieszaniny. Składniki ładuje się kolejno, zazwyczaj zaczynając od wody, następnie żwiru, piasku i cementu.

Klasyfikacja Betoniarek: Wolnospadowe vs. Wymuszone

Betoniarki można klasyfikować na wiele sposobów, na przykład na przenośne i przemysłowe, a także ze względu na rodzaj napędu (wieńcowe i z przekładnią). Jednak kluczowy podział, zwłaszcza w kontekście jakości i zastosowania mieszanki, dotyczy zasady działania: betoniarki wolnospadowe (samoopadające) i betoniarki o mieszaniu wymuszonym.

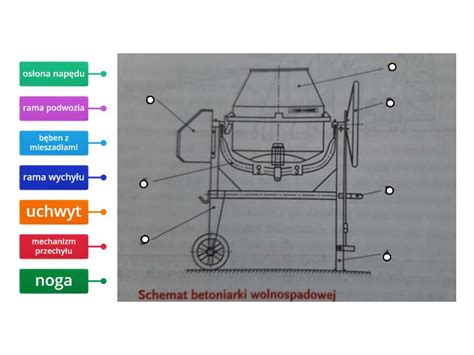

Betoniarki Wolnospadowe (Samoopadające)

Betoniarka wolnospadowa to urządzenie, w którym składniki mieszanki są urabiane i opróżniane z wykorzystaniem siły grawitacji. W czasie obrotu bębna łopatki zamocowane do jego płaszcza podnoszą składniki na pewną wysokość, po czym opadają one swobodnie pod własnym ciężarem. Mieszalniki samoopadające pojawiły się na początku XX wieku i charakteryzują się prostą konstrukcją.

• W betoniarkach wolnospadowych można wytwarzać mieszanki o konsystencji plastycznej i półciekłej.
• Składniki zazwyczaj dozuje się objętościowo.
• Nie zapewniają one tak jednorodnej konsystencji mieszanki w całej masie, jak betoniarki wymuszone.
• Ich pojemność waha się od 50 do 500 litrów, a wydajność jest niewielka (3-8 m³/h).

Betoniarki wolnospadowe stosuje się głównie do prac z niewielkim zapotrzebowaniem na beton lub przy wykonaniu konstrukcji wymagających niskiej klasy betonu.

Betoniarki o Mieszaniu Wymuszonym

W betoniarkach o mieszaniu wymuszonym homogeniczność mieszanki uzyskuje się przez różnego rodzaju mieszadła obrotowe, które aktywnie wymuszają przebywanie przez drobiny składników określonej drogi, co prowadzi do ich intensywnego wzajemnego mieszania. Jest to bardziej zaawansowany sprzęt, który zapewnia wyższą jakość mieszanki.

Zasada działania betoniarki o mieszaniu wymuszonym opiera się na obrocie wału mieszającego w poziomie bębna mieszającego oraz połączonych z nim ramion mieszających. Te elementy wykonują skomplikowane ruchy, takie jak wyciskanie, ścinanie, uderzenie i obwodowy swobodny spadek osiowy na mieszany materiał. W ten sposób składniki wewnątrz mieszają się równomiernie, a cement tworzy jednorodną mieszaninę z grubymi i drobnymi kruszywami.

W porównaniu do betoniarek wolnospadowych, efekt mieszania w betoniarkach wymuszonych jest znacznie silniejszy. Umożliwiają one wytwarzanie mieszanek o dowolnej konsystencji, w tym gęstoplastycznych, wilgotnych, suchego, twardego betonu, a także mieszanek z lekkiego kruszywa. Stwierdzono, że wytrzymałość betonu otrzymanego z betoniarki o działaniu wymuszonym jest o około 10-20% większa niż przy wytwarzaniu w betoniarce wolnospadowej.

Szczegółowa Budowa i Zasada Działania Betoniarki Wymuszonej

Typowa betoniarka o mieszaniu wymuszonym składa się z podstawy, grupy przekładni i cylindra mieszającego. Podstawa służy do stabilnego mocowania grupy przekładni, która z kolei napędza elementy mieszające w cylindrze. Cylinder mieszający jest wyposażony w wiele elementów mieszających (łopat), z których niektóre są umieszczone blisko wewnętrznej ścianki cylindra, a inne mogą mieć różny kierunek obrotu lub liczbę obrotów. Taka konstrukcja zapewnia dynamiczne i kompleksowe mieszanie wszystkich składników.

Wzmocniona konstrukcja bębna w betoniarkach wymuszonych jest przystosowana do intensywnego użytkowania, co wynika z natury pracy z twardszymi i gęstszymi mieszankami. Dzięki dużej sile mieszalników o wymuszonym działaniu i ich zaawansowanej konstrukcji, czas mieszania zostaje znacząco skrócony, a oszacowanie optymalnego czasu mieszania jest znacznie łatwiejsze.

Rodzaje Mieszalników o Działaniu Wymuszonym

Mieszalniki o działaniu wymuszonym można podzielić na:

• Mieszalniki o pracy cyklicznej - mieszające partiami.
• Mieszalniki o pracy ciągłej - wyposażone w spiralne łopatki mieszające, gdzie materiały są w sposób ciągły ważone, podawane i odprowadzane po wymieszaniu. Charakteryzują się wysoką wydajnością i krótkim czasem mieszania.

Dalszy podział mieszalników stosowanych we współczesnych węzłach betoniarskich obejmuje bardziej specjalistyczne konstrukcje:

Mieszalniki Turbinowe

Mieszalniki turbinowe posiadają bęben w kształcie misy, w której środku zainstalowane jest mieszadło w postaci koła turbinowego. Do obrotowego koła przymocowane są ramiona z łopatkami oraz zgarniak zbierający zaprawę ze ścian misy i przesuwający ją pod łopaty. Długości ramion są zróżnicowane, co zapewnia mieszanie składników w całej objętości misy. Mieszalniki misowe z osią pionową są przeznaczone do produkcji mieszanek betonowych o małym oporze wewnętrznym, czyli o konsystencji plastycznej i półciekłej.

Mieszalniki Planetarne

Zasada pracy mieszalnika planetarnego polega na ruchu obrotowym pionowej głowicy, która jest wyposażona w rotory (zespoły łopatek) oraz zgarniacze. Ramiona zgarniaczy i łopatki na ich końcach są tak usytuowane, aby składniki zgarniane ze ścian misy trafiały pod łopatki rotorów. Ruch obrotowy rotorów, zataczający wewnątrz misy koła o różnych promieniach, jest przeciwny do ruchu okrężnego zgarniaczy. W zależności od wielkości, mieszalniki te mogą mieć 1, 2 lub 3 rotory. Ten system zapewnia doskonałą homogenizację mieszanek betonowych i umożliwia produkcję mieszanek gęstoplastycznych i wilgotnych. Są produkowane w pojemnościach od 0,5 m³ do kilku m³.

Mieszalniki Dwuwałowe (Korytowe)

Mieszalniki dwuwałowe (korytowe) należą do nowszej generacji urządzeń do mieszania betonu i są standardem w większości współczesnych węzłów produkcji mieszanki betonowej. Pierwsze urządzenie tego typu zostało opatentowane w 1888 roku w Niemczech. Zasada ich pracy polega na przeciwbieżnym ruchu obrotowym poziomych wałów wyposażonych w zachodzące na siebie łopaty mieszające oraz skrajnie zgarniające. Specjalna konstrukcja ramion mieszających, tworząca przerywaną spiralę osadzoną na poziomym wale, powoduje intensywny przestrzenny ruch składników (w trzech wymiarach). Doprowadzona energia zewnętrzna jest efektywnie zamieniana na intensywny turbulentny ruch mieszanki, zapewniający szybką homogenizację. Mieszalniki dwuwałowe mają pojemności od 0,5 m³ do 9 m³.

Wybór i Eksploatacja Betoniarki

Wybór betoniarki powinien być podyktowany przede wszystkim wydajnością gotowej mieszanki i rodzajem betonu, jaki będzie przygotowywany. Do użytku domowego zazwyczaj wystarczy betoniarka o pojemności 140-160 litrów i minimalnej mocy 700 W. Do większych obiektów i zapotrzebowania na duże ilości betonu zaleca się wybór przemysłowej betoniarki. Wydajność mieszanki zależy od pojemności bębna i zazwyczaj stanowi dwie trzecie jej całkowitej objętości. Do obsługi, szczególnie dla początkujących, wygodny jest stoper nożny.

Chociaż betoniarki wolnospadowe są preferowane w wielu częściach świata ze względu na ich prostotę, mieszalniki o wymuszonym działaniu oferują znacznie więcej możliwości, szczególnie w przypadku mieszania suchych, twardych czy gęstoplastycznych betonów. Jeśli mieszany jest beton z kruszywem w mieszalniku o wymuszonym działaniu, zaleca się użycie ramion mieszających z gumowymi ostrzami, aby zminimalizować zużycie. Wraz z rozwojem technologii betonowych, pojawiły się również zaawansowane układy betoniarek, takie jak mieszalniki ogrzewania parowego, mieszalniki prędkości nadkrytycznej czy mieszalniki akustyczne, oferujące jeszcze bardziej precyzyjne i efektywne mieszanie.

Środki Ostrożności Podczas Użytkowania

Bezpieczeństwo pracy z betoniarką jest priorytetem. Kierowca betoniarki musi doskonale znać działanie i sposób obsługi maszyny, a podczas pracy bezwzględnie stosować się do przepisów i nosić odpowiednie środki ochrony osobistej. Przed każdym uruchomieniem należy dokładnie sprawdzić sprzęt:

• Elastyczność i niezawodność sprzęgła i hamulca skrzyni biegów.
• Stan liny stalowej łyżki wspinaczkowej (czy nie jest uszkodzona).
• Nienaruszony stan zabezpieczeń przekładni, koła pasowego i innych ruchomych części.
• Prawidłowe uziemienie silnika.

Wszelkie usterki muszą być usunięte przed rozpoczęciem pracy; w przypadku awarii należy natychmiast odciąć zasilanie, usunąć beton z bębna mieszającego, a następnie przystąpić do naprawy. Betoniarka powinna posiadać dwustopniowe zabezpieczenie przed wyciekiem. Podczas operacji mechanicznych operatorowi nie wolno opuszczać stanowiska pracy. Surowo zabrania się wkładania żelaza, łopaty lub innych przedmiotów do wnętrza cylindra mieszającego podczas jego pracy. Nikt nie może przechodzić ani przebywać pod podniesionym zbiornikiem. Jeżeli konieczna jest naprawa pod łyżką, należy zatrzymać maszynę, odłączyć zasilanie i zastosować listwę zabezpieczającą lub poduszkę podkładu. Zabrania się również wkładania głowy operatora do leja zasypowego w celu sprawdzenia podawania materiału. Należy zawsze zwracać uwagę na normalne działanie wszystkich części betoniarki.
