Bęben Betoniarki: Kluczowy Element i Jego Funkcjonowanie

Betoniarka to niezastąpiona maszyna budowlana, zaprojektowana do ciężkiej pracy. Jej konstrukcja, choć na pierwszy rzut oka prosta, składa się z kilku kluczowych elementów, które wspólnie zapewniają efektywne mieszanie betonu. Centralnym i najbardziej rozpoznawalnym elementem każdej betoniarki bębnowej jest oczywiście bęben mieszający. To obrotowy zbiornik, w którym odbywa się cały proces przygotowywania mieszanki betonowej.

Budowa i Charakterystyka Bębna Mieszającego

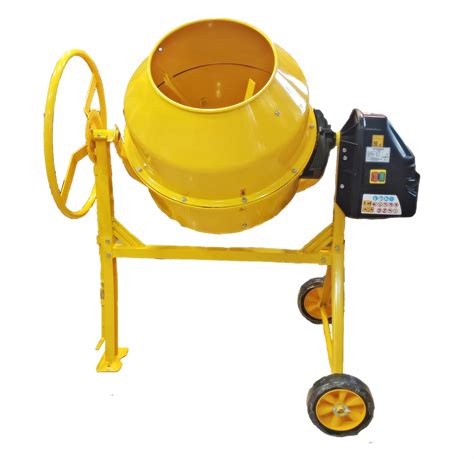

Bęben betoniarki zazwyczaj ma charakterystyczny, gruszkowaty kształt, który nie jest przypadkowy. Został zaprojektowany tak, aby optymalizować ruch składników wewnątrz. Wewnątrz bębna znajdziemy specjalne łopatki, czyli mieszadła. Ich rola jest nieoceniona; to one, w połączeniu z ruchem obrotowym bębna, podnoszą i opuszczają materiały, zapewniając ich dokładne i jednorodne wymieszanie.

Mechanizm Obrotowy i Wieniec Zębaty

Za obrót bębna odpowiada silnik, który przenosi napęd na bęben za pośrednictwem wieńca zębatego. Wieniec zębaty to często niedoceniany, ale niezwykle ważny element. Jest to duże koło zębate umieszczone na obwodzie bębna, które odpowiada za przenoszenie napędu z silnika, poprzez przekładnię, bezpośrednio na bęben. To dzięki niemu bęben obraca się. Na rynku spotkamy dwa główne typy wieńców: żeliwne i kompozytowe. Wieńce żeliwne są zazwyczaj głośniejsze w pracy i bardziej podatne na uszkodzenia mechaniczne, np. pęknięcia. Z kolei wieńce kompozytowe są cichsze, lżejsze i znacznie trwalsze, co przekłada się na dłuższą żywotność betoniarki i bardziej komfortową pracę. Należy również sprawdzić zęby wieńca i zębatki silnika; nie powinny być starte, wyszczerbione ani pęknięte.

Mechanizm Przechyłu Bębna

Po zakończeniu mieszania, kluczowe jest sprawne i bezpieczne opróżnienie bębna. Służy do tego mechanizm przechyłu, który zazwyczaj przyjmuje formę dużego koła zębatego z blokadą lub prostej dźwigni. Ten element pozwala na precyzyjne ustawienie kąta nachylenia bębna, co jest niezbędne zarówno podczas wsypywania składników, jak i wylewania gotowej mieszanki. Najczęściej kąt pochylenia bębna regulowany jest przy pomocy koła lub korby. Dzięki blokadzie bęben pozostaje w wybranej pozycji, co zwiększa bezpieczeństwo pracy.

Działanie Bębna w Procesie Mieszania Betonu

Sercem procesu mieszania w betoniarce bębnowej jest obrotowy bęben. Jego ruch, wspierany przez wewnętrzne łopatki, to klucz do uzyskania jednorodnej mieszanki. Mechanika jest prosta, ale skuteczna: obracający się bęben wraz z łopatkami podnosi składniki betonu do góry. Gdy osiągną one odpowiednią wysokość, opadają pod wpływem grawitacji. Ten ciągły cykl podnoszenia i opadania, połączony z ruchem obrotowym, powoduje, że poszczególne ziarna kruszywa, cementu i woda nieustannie się ze sobą stykają i przemieszczają.

Wpływ Kąta Nachylenia Bębna na Efektywność

Kąt nachylenia bębna to kolejny czynnik, który ma bezpośredni wpływ na efektywność i jakość mieszania. Nie jest to jedynie kwestia wygody podczas zasypywania czy opróżniania. Odpowiednie ustawienie bębna jest kluczowe dla intensywności i dynamiki procesu. Zbyt płaski kąt może sprawić, że składniki będą się jedynie ślizgać po dnie, nie mieszając się efektywnie. Z kolei zbyt stromy kąt może powodować, że materiał będzie zbyt szybko opadał, nie dając łopatkom wystarczająco czasu na jego podniesienie i przemieszanie. Jeżeli mamy zamiar przygotować bardzo gęstą masę betonową, wtedy powinniśmy pochylić bęben betoniarki do pozycji maksymalnie poziomej. W przeciwnym wypadku warto utrzymać optymalny kąt obracania od 20 do 35 stopni.

Typowy Cykl Pracy Bębna

1. Przygotowanie i zasyp składników: Na początku ustawiamy bęben pod odpowiednim kątem (zazwyczaj lekko przechylony w dół), aby ułatwić wsypywanie. Następnie kolejno dodajemy składniki: najpierw część wody (około 1/2 do 2/3 przewidzianej ilości), potem cement, kruszywo (piasek, żwir) i resztę wody. Nie zaleca się dosypywania materiałów w trakcie pracy betoniarki.
2. Proces mieszania: Po zasypaniu wszystkich składników, uruchamiamy silnik, a bęben zaczyna się obracać. Wewnętrzne łopatki podnoszą i opuszczają masę, intensywnie ją mieszając. W zależności od receptury i pożądanej konsystencji, proces ten trwa zazwyczaj od kilku do kilkunastu minut (np. 3-5 minut dla betoniarki BWE 250).
3. Kontrola konsystencji: W trakcie mieszania można wizualnie ocenić konsystencję betonu.
4. Opróżnianie bębna: Gdy mieszanka osiągnie pożądaną jednorodność, za pomocą mechanizmu przechyłu przechylamy bęben w dół, kierując wylot w stronę taczki lub miejsca wylewania.
5. Czyszczenie po pracy: Po opróżnieniu bębna, kluczowe jest jego dokładne wyczyszczenie, aby zapobiec zasychaniu resztek betonu.

Różnorodność Bębnów w Betoniarkach

Choć najczęściej myślimy o klasycznej betoniarce bębnowej, rynek oferuje kilka typów maszyn, z których każda ma swoje specyficzne zastosowanie i wygląd bębna.

Bębny Klasycznych Betoniarek Bębnowych

To bez wątpienia najpopularniejszy typ betoniarki, który znajdziemy na niemal każdej budowie domu jednorodzinnego czy podczas mniejszych prac remontowych. Jej charakterystyczny wygląd to przechylny bęben w kształcie kielicha lub gruszki. To właśnie ten kształt i ruch obrotowy bębna zapewniają efektywne mieszanie. Betoniarki bębnowe są dostępne w szerokim zakresie pojemności zasypowych, od małych 80-litrowych modeli idealnych do drobnych prac, po większe, sięgające nawet 320 litrów, które sprawdzą się na większych budowach. Do użytku domowego często wystarcza betoniarka o pojemności 140-160 litrów. Wydajność mieszanki zależy od pojemności bębna i zazwyczaj wynosi dwie trzecie całkowitej objętości.

Bębny Betonowozów ("Gruszek")

Kiedy widzisz na drodze dużą ciężarówkę z ogromnym, obracającym się bębnem, masz przed sobą betonowóz, potocznie nazywany "gruszką". To nic innego jak specjalistyczna betoniarka zamontowana na podwoziu ciężarówki. Jej głównym zadaniem jest transport gotowej mieszanki betonowej z wytwórni bezpośrednio na plac budowy. Kluczową cechą betonowozu jest to, że jego bęben nieustannie obraca się w trakcie transportu. Dzieje się tak, aby zapobiec przedwczesnemu wiązaniu betonu i utrzymać jego płynną konsystencję aż do momentu wylania na miejscu przeznaczenia.

Betoniarki Tacowe (Misy)

Warto wspomnieć również o betoniarkach tacowych, choć nie posiadają one bębna w tradycyjnym sensie. W tym typie maszyny, zamiast obracającego się bębna, mamy nieruchomą, płaską tacę (misę). Mieszanie składników odbywa się za pomocą obracających się wewnątrz tacy mieszadeł. Ten typ betoniarki jest ceniony za zdolność do produkcji mas o bardzo wysokiej jednorodności, co jest kluczowe w niektórych specjalistycznych zastosowaniach.

Wybór i Konserwacja Bębna Betoniarki

Wybór odpowiedniej betoniarki to inwestycja, która powinna służyć przez lata. Dlatego przed podjęciem decyzji warto dokładnie przyjrzeć się kilku kluczowym elementom związanym z bębnem.

Pojemność Bębna: Całkowita a Robocza

To jeden z pierwszych parametrów, który powinniśmy wziąć pod uwagę przy wyborze betoniarki. Pojemności bębnów mogą wahać się od kilkudziesięciu do nawet paruset litrów. Niezwykle ważne jest rozróżnienie między pojemnością całkowitą (maksymalna objętość bębna) a pojemnością roboczą (zasypową). Aby mieszanie było efektywne i pozwalało na uzyskanie jednorodnej masy, betoniarki nie należy napełniać do pełna. Realna wydajność wynosi zazwyczaj około 75-80% pojemności całkowitej. Na przykład, dla betoniarki BWE 250 o pojemności całkowitej 250 l, pojemność robocza wynosi ok. 160-180 l.

Materiały i Konstrukcja Bębna

Zwracajmy uwagę na sposób wykonania poszczególnych elementów betoniarki, takich jak wieniec (najlepiej żeby był kompozytowy dla cichszej pracy i większej trwałości, choć żeliwne są również popularne) czy bęben (najlepiej malowany proszkowo dla lepszej odporności na korozję). Wzmocniona konstrukcja bębna, wykonana ze stali wysokiej jakości i unikalnych stopów, jest przeznaczona do intensywnego użytkowania. Przemyślana forma bębna może zwiększać szybkość i jakość przygotowywania mieszanki, minimalizując straty materiału.

Poniższa tabela przedstawia uśrednione parametry techniczne dla popularnych betoniarek typu BWE 250:

Czyszczenie i Pielęgnacja Bębna

Długie i bezproblemowe użytkowanie betoniarki zależy w dużej mierze od odpowiedniej pielęgnacji bębna. Zaniedbania w tym zakresie to najczęstsza przyczyna awarii i skrócenia żywotności maszyny. Po każdym użyciu betoniarki należy dokładnie wyczyścić bęben. Zaschnięty beton to największy wróg maszyny. Nie tylko zmniejsza pojemność bębna i utrudnia mieszanie, ale także obciąża silnik i może prowadzić do jego przegrzania. Najprostszym sposobem jest wsypanie do bębna niewielkiej ilości żwiru i wody, a następnie uruchomienie betoniarki na kilka minut. Drobne kamienie skutecznie zeskrobią zaschnięte resztki. Po tym zabiegu należy wylać zawartość i dokładnie spłukać bęben czystą wodą. Regularne smarowanie jest również kluczowe, zwłaszcza dla wieńca zębatego oraz łożysk, na których osadzony jest bęben.

Bezpieczeństwo Pracy z Bębnem Betoniarki

Bez względu na wielkość i moc danej betoniarki, bardzo ważne jest zachowanie podstawowych zasad bezpieczeństwa podczas jej obsługi, zwłaszcza w kontekście interakcji z bębnem. Przed przystąpieniem do właściwej pracy z betoniarką, zaleca się jej uruchomienie bez obciążenia (z pustym bębnem), w celu sprawdzenia poprawności jej działania. Jeżeli widoczne będą jakiekolwiek nieprawidłowości w funkcjonowaniu betoniarki, np. zacinający się bęben, nierówna praca silnika lub zbyt intensywne kołysanie betoniarką - należy bezwzględnie zaniechać dalszych czynności. Pamiętajmy, że zbyt szybkie zastygnięcie mieszanki lub przeciążenie bębna w jednym miejscu może spowodować nieprawidłowe obracanie się bębna.

Uwaga! Zabronione jest opróżnianie zawartości bębna z wysokości powyżej 1 metra! Jeżeli zaistnieje taka konieczność, należy zastosować specjalne rynny odprowadzające.

Gdy zakończyliśmy mieszanie masy betonowej pamiętajmy, aby starannie oczyścić bęben betoniarki i solidnie go opłukać. W przeciwnym razie masa betonowa zastygnie w jego wnętrzu i będzie bardzo trudna do usunięcia w późniejszym czasie.
