Betoniarka jest kluczową maszyną w procesie przygotowywania mieszanki betonowej, znajdującą zastosowanie zarówno na małych placach budowy, jak i w dużych projektach infrastrukturalnych. Wybór odpowiedniego typu betoniarki zależy od specyficznych wymagań projektu, w tym od pożądanej wydajności, rodzaju mieszanki betonowej oraz warunków eksploatacji.
Klasyfikacja betoniarek
W zależności od sposobu pracy, rozróżniamy betoniarki o pracy okresowej i ciągłej. Ponadto, betoniarki dzieli się na wolnospadowe oraz betoniarki o mieszaniu przymusowym. Podział ten odnosi się do obu typów pracy (okresowej i ciągłej). Betoniarki mogą być również stałe, przewoźne lub samochodowe.
Betoniarki o pracy okresowej
Mieszalniki betoniarek o pracy okresowej mają różną pojemność, od 250 do 2500 litrów i więcej. Rozróżnia się pojemność geometryczną, wsypową i użyteczną (zarobową) mieszalnika. Pojemność wsypowa jest równa sumie objętości poszczególnych składników betonu w jednym zarobie, czyli w jednorazowej porcji. Pojemność użyteczną określa się pojemnością uzyskanej mieszanki betonowej z jednego zarobu i jest ona zawsze mniejsza od pojemności wsypowej. Pojemność mieszalnika betoniarek produkowanych przez przemysł krajowy podawana jest w litrach i dotyczy pojemności wsypowej.

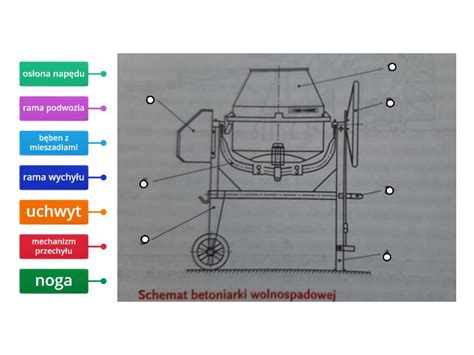

Betoniarki wolnospadowe o pracy okresowej
Betoniarki wolnospadowe o pracy okresowej mogą być wyposażone w podwozie jedno- lub dwuosiowe. Mogą posiadać oś poziomą z koszem załadowczym i wsuwaną rynną wyładowczą, być wychylne (w których wyładowywanie gotowej masy betonowej odbywa się przez przechylenie mieszalnika) lub wywrotne z mieszalnikiem o kształcie gruszki, jednokomorowe.
Jako przykład betoniarki wolnospadowej może służyć betoniarka typu BWE-400 z napędem elektrycznym, gdzie liczba po symbolu literowym wskazuje na pojemność wsypową mieszalnika.
Wśród betoniarek wolnospadowych największe zastosowanie znalazły betoniarki z mieszalnikiem walcowym (np. typu BWE-400) i betoniarki przechylne o mieszalniku w kształcie dwóch stożków ściętych o wspólnej podstawie. Betoniarki z mieszalnikiem walcowym charakteryzują się prostą konstrukcją, ale są mniej ekonomiczne w eksploatacji ze względu na dłuższy okres mieszania składników i wyładowywania mieszanki betonowej, co przekłada się na niższą wydajność.
Czas mieszania i wyładowywania
Czas mieszania i wyładowywania wzrasta, gdy zawartość wody w masie betonowej maleje lub gdy zmniejsza się ilość dozowanego cementu. Podobne objawy występują przy większych pojemnościach mieszalnika, a także gdy kruszywo jest drobniejsze. Inną ujemną stroną tych betoniarek jest szybkie zużywanie się ścianek, łopatek i rynny wyładowczej przy wytwarzaniu masy betonowej zawierającej grubsze frakcje kruszywa (80-120 mm).
Betoniarki z mieszalnikiem stożkowym o pojemności 2400 litrów są pod tym względem lepsze. Dzięki innemu układowi łopatek, mieszanie składników masy betonowej odbywa się w dolnej części mieszalnika, co przyczynia się do mniejszego zużycia ścianek i łopatek mieszalnika, szczególnie widocznego przy kruszywie grubszym. Wyładowywanie masy betonowej następuje po zmianie kierunku obrotu mieszalnika i przechyleniu go o 60°. Czas mieszania jest krótszy, a opróżnianie trwa 10-15 sekund. Ogólny ciężar betoniarek przechylnych i moc zainstalowanych silników są również mniejsze. Betoniarki te znalazły szerokie zastosowanie w budownictwie wodnym.
Betoniarki o mieszaniu przymusowym
Mieszanie przymusowe stosowane jest w betoniarkach o pracy okresowej i ciągłej. Rozróżnia się dwa sposoby mieszania przymusowego:
- Przez obracające się mieszadła osadzone na wale pionowym i nieruchomym mieszalniku o kształcie niskiej miski walcowej.
- Przez mieszadła obracające się w jednym kierunku, przy jednoczesnym obracaniu się mieszalnika w kierunku przeciwnym (betoniarki przeciwbieżne).
Betoniarki o mieszaniu przymusowym nadają się lepiej od betoniarek wolnospadowych do produkcji masy betonowej o konsystencji wilgotnej.
Przemysł krajowy produkuje przeważnie betoniarki przeciwbieżne BP-250 z podwoziem na kołach stalowych i koszem zasypowym oraz betoniarki przeciwbieżne BP-500 i BP-500 scalone. Różnica między tymi ostatnimi typami polega na tym, że do betoniarki 500 (scalonej) wchodzą dodatkowe zespoły, takie jak wciągarka, pomost, prowadnica i kosz zasypowy.
Betoniarki samojezdne
Betoniarka samojezdna Carmix 25 FX to alternatywa dla betonomieszarki Carmix 2,5 TT. Nie posiada przeszklonej kabiny, dzięki czemu jest tańsza. Łączy w sobie stosunkowo niewielką wagę z dużą pojemnością bębna - 3450 litrów w jednym cyklu roboczym, co przekłada się na wydajność 10 m³ na godzinę. Podwójny ślimak miksujący gwarantuje najwyższą jakość betonu. Szybkie przemieszczanie maszyny pomiędzy placami budów i łatwe przygotowywanie mieszanki betonowej za pomocą jednego joysticka to kluczowe zalety tych maszyn.

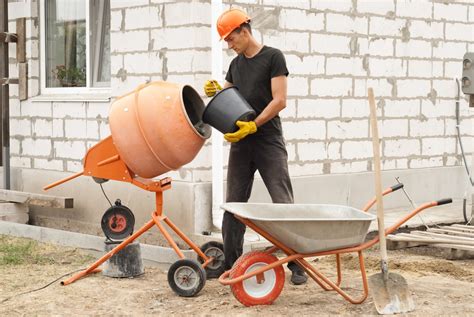

Betoniarka w akcji
Specjalistyczne rozwiązania transportowe
W zakresie transportu betonu dostępne są różnorodne rozwiązania. Kompletne zabudowy i konstrukcje wyróżniają się solidnością i trwałością nawet w najtrudniejszych warunkach eksploatacji, a usztywniona i wyjątkowo solidna rama stanowi serce urządzenia. Bardzo nisko położony środek ciężkości oraz zoptymalizowany rozkład obciążenia zapewniają zwiększone bezpieczeństwo podczas wszystkich faz pracy: napełniania, transportu i rozładunku.
Oszczędność masy jest kluczowa zarówno w krajach z ograniczeniami nacisku na oś, jak i ogólnie w celu zwiększenia ładowności. Główne zalety to optymalne wykorzystanie zasobów i obniżenie kosztów transportu betonu za każdy przewieziony metr sześcienny. Dla obu przypadków oferowane są warianty betoniarek L (Light) oraz SL (Super Light), które są liderami zarówno pod względem oszczędności masy własnej, jak i trwałości.
Na rynku dostępne są używane naczepy do betonu, takie jak naczepa Stetter o pojemności 10 m³ z roku produkcji 2013. Przykładowy pojazd używany (numer maszyny/pojazdu: 263) charakteryzuje się przebiegiem 412 950 km, mocą 265 kW (360,30 KM), pierwszą rejestracją w marcu 2005 roku, rodzajem paliwa diesel, masą własną 14 110 kg, maksymalną wagą ładunku 17 890 kg i masą całkowitą 32 000 kg. Posiada rozmiar opony 315/80 r22,5, konfigurację 3 osi, rozstaw osi 4300 mm, hamulce silnikowe, niebieski kolor, mechaniczną skrzynię biegów, klasę emisji Euro 3, zawieszenie stalowe oraz objętość przestrzeni ładunkowej 9 m³. Wyposażenie obejmuje ABS, kontrolę trakcji, niski poziom hałasu, tempomat, blokadę mechanizmu różnicowego, EBS i filtr cząstek stałych.
