Betoniarki i proces wysypywania betonu: kompleksowy przewodnik

Betoniarki są niezastąpionymi urządzeniami w przemyśle budowlanym, służącymi do produkcji masy betonowej i zapraw. Ich podstawową funkcją jest efektywne mieszanie składników, co pozwala na uzyskanie jednorodnej mieszanki. Na rynku dostępnych jest wiele rozwiązań konstrukcyjnych, które różnią się układem mieszania, pojemnością, mocą oraz napędem, co przekłada się na różnorodność zastosowań i wydajność tych maszyn.

Rodzaje betoniarek: podziały i charakterystyka

Betoniarki można podzielić na różne kategorie w zależności od kilku kryteriów, co ułatwia dobór odpowiedniego sprzętu do konkretnych potrzeb budowlanych.

Podział ze względu na sposób działania

• Betoniarki o pracy okresowej: W tych urządzeniach proces napełniania mieszalnika składnikami oraz jego opróżniania z wytworzonej masy odbywa się cyklicznie, porcjami. Są one bardzo komfortowe w użytkowaniu, ponieważ można je włączać i wyłączać w dowolnym momencie. Do betoniarek okresowych zalicza się zarówno sprzęty przenośne, jak i stacjonarne.
• Betoniarki o pracy ciągłej: Po uruchomieniu działają bez ustanku. Zalicza się je do najbardziej specjalistycznych urządzeń i używane są niemal wyłącznie w zakładach zajmujących się wyrabianiem betonu, gdzie występuje nieustanne zapotrzebowanie na mieszankę betonową.

Podział ze względu na konstrukcję i sposób mieszania składników

Podstawowy podział betoniarek dotyczy konstrukcji i sposobu mieszania składników w mieszalnikach. Wyróżnia się tu dwa główne typy:

• Betoniarki wolnospadowe: W tych betoniarkach składniki są mieszane w obracającym się mieszalniku. Opróżnia się je wykorzystując siły grawitacji. W momencie obrotu mieszalnika składniki są podnoszone przez łopatki, które są mocowane do płaszcza kielicha, a następnie opadają w dół pod własnym ciężarem.
  • Charakterystyka: W betoniarkach wolnospadowych można wykonywać mieszanki, które mają plastyczną i półciekłą konsystencję. Składniki dozuje się objętościowo. Należy pamiętać, że betoniarki tego typu nie zapewniają jednorodnej konsystencji mieszanki w całej masie. Ich pojemność waha się od 50 do 500 litrów, ale charakteryzują się niewielką wydajnością.
  • Betoniarki bębnowe: To klasyczne urządzenia o bębnowym kształcie mieszalnika, zazwyczaj o pojemności od 80 do 200 litrów. Są niewielkie, mobilne i łatwe w transporcie, idealne na małe budowy i remonty. Mniejszy mieszalnik przekłada się na mniejsze zużycie energii elektrycznej.
• Betoniarki o mieszaniu wymuszonym: Homogeniczność mieszanki w tych betoniarkach uzyskuje się dzięki różnego rodzaju mieszadłom obrotowym, które wymuszają przebywanie pewnej drogi przez drobiny składników mieszanki, w czasie której składniki podlegają wzajemnemu mieszaniu. W tego typu betoniarkach można tworzyć mieszanki o konsystencji gęstoplastycznej i wilgotnej.
  • Wytrzymałość betonu: Wytrzymałość betonu, który powstaje w betoniarce o mieszaniu wymuszonym, jest większa o około 10-20% niż wytrzymałość betonu z betoniarki wolnospadowej.
  • Mieszalniki turbinowe: Ich mieszalnik ma kształt misy, w której środku znajduje się mieszadło w postaci koła turbinowego. Ramiona z łopatkami oraz zgarniak, który zbiera zaprawę ze ścian misy i przesuwa ją pod łopaty, są przymocowane do koła. Ramiona mają różną długość, co pozwala na mieszanie składników w całej misie podczas obracania.
  • Mieszalniki planetarne: Praca mieszalnika planetarnego polega na ruchu obrotowym pionowej głowicy, która posiada rotatory i zgarniacze. Składniki zgarniane ze ścian misy przez ramiona zgarniaczy i łopatki trafiają pod łopatki rotatorów. Rotatory wykonują ruch obrotowy i zataczają koła wewnątrz misy, w ruchu przeciwnym do ruchu okrężnego zgarniaczy. Mieszalniki te mają 1, 2 lub 3 rotatory, w zależności od wielkości. Dobra homogenizacja mieszanek betonowych następuje dzięki systemowi rotatorów i zgarniaczy. W takich mieszalnikach można produkować mieszanki gęstoplastyczne i wilgotne.
  • Mieszalniki dwuwałowe (korytowe): To nowsza generacja urządzeń służących do mieszania betonu, aktualnie większość węzłów produkcji jest w nie wyposażona. Ich pojemność waha się od 0,5 m³ do 9 m³. Pierwszy raz opatentowano je w Niemczech w 1888 roku. Ich praca polega na przeciwbieżnym ruchu obrotowym poziomych wałów. Dzięki ramionom mieszającym o specjalnej konstrukcji, tworzącym przerywaną spiralę osadzoną na poziomym wale, powstaje przestrzenny ruch składników. Energia zewnętrzna zamienia się w intensywny turbulentny ruch mieszanki, co prowadzi do szybkiej homogenizacji.
  • Betoniarki kielichowe: Mogą mieć pojemność roboczą nawet 3000 litrów. Tak pojemny mieszalnik, odpowiedni kształt i wysoka wydajność sprawiają, że są idealne do wykonywania bardzo dużej ilości zaprawy w krótkim czasie. Często używane są przez profesjonalistów podczas dużych inwestycji budowlanych, do wznoszenia wysokich budynków. Są jednak duże i wiążą się z poborem znacznej ilości energii.

Podział ze względu na mobilność

• Betoniarki stałe: Stosowane są w wytwórniach masy betonowej. Są cięższe i mają bardziej rozbudowany mieszalnik niż betoniarki przenośne. Są bardziej efektywne w pracy, bo mogą posłużyć do przygotowywania naprawdę dużych ilości mieszanki. Tego rodzaju urządzenia to najczęściej betoniarki kielichowe, które sprawdzają się na większych placach budowy, gdzie ustawia się je w jednym, wybranym miejscu.
• Betoniarki przewoźne (przenośne): Służą do przewożenia materiałów ze stanowiska na stanowisko na placu budowy. Charakteryzują się najmniejszą wagą całkowitą i niezbyt rozbudowanym mieszalnikiem. Są wygodne w użytkowaniu i łatwe w transporcie. Najczęściej są to proste betoniarki bębnowe i są dostępne w atrakcyjnych cenach, ale nie sprawdzą się w przypadku większych inwestycji budowlanych.
• Betoniarki na samochodach ciężarowych ("gruszki"): Potężne mieszalniki umocowane na ciężarówkach, które dowożą na place budowy gotową mieszankę betonową. Pojemność i kształt mieszalnika pozwalają na usprawnienie procesów budowlanych. Wybór dużej betoniarki ma sens w przypadku projektów wymagających dużych ilości betonu, takich jak wylewanie fundamentów, budowa dróg czy dużych konstrukcji przemysłowych. Korzystanie z większych modeli pozwala na zmniejszenie liczby cykli mieszania, co przyspiesza cały proces budowlany.

Budowa typowej betoniarki

Typowa betoniarka złożona jest z konkretnych zespołów konstrukcyjnych:

• Podwozie: Stosowane w betoniarkach przewoźnych, przyczepnych oraz samojezdnych. Mogą być jednokołowe typu taczkowego, dwukołowe oraz czterokołowe posiadające obręcze stalowe. Rzadziej spotyka się dwu- lub czterokołowe ogumione.
• Rama nośna: Konstrukcja, do której mocowane są wszystkie elementy betoniarki. Ważne, aby była jak najbardziej wytrzymała, zwłaszcza jeśli posiada koła i uchwyt służący do transportowania.
• Silnik: Najczęściej stosuje się silniki elektryczne (230 V lub 380 V). Rzadziej można spotkać się z silnikami spalinowymi. Bardzo rzadko, głównie podczas robót remontowych lub doświadczalnych, gdzie nie wymaga się większej produkcji, stosuje się napęd ręczny.
• Mechanizm napędowy: Służy do napędzania wszystkich mechanizmów ruchu związanych z działaniem betoniarki. Głównie do podnoszenia lub unoszenia kosza wsypowego, obracania mieszalnika oraz mieszadeł i czasami do podnoszenia gotowej mieszanki w wyciągach pionowych za pomocą własnej wciągarki.
• Urządzenie wsypowe: Do suchych składników mieszanki najczęściej są złożone z podnoszonego kosza przesuwnego po prowadnicach.
• Urządzenie zasilające w wodę z dozownikiem.
• Mieszalnik: Bęben, w którym następuje mieszanie składników.
• Urządzenie wysypowe: Element służący do opróżniania mieszalnika. Mechanizm przechylania betoniarki może być obsługiwany korbą lub kołem. Wygodniejszy w użytkowaniu jest przechył na korbę, bo wtedy betoniarka ma przekładnię ślimakową i do wyrzucania zaprawy nie trzeba używać zbyt dużo siły. W przypadku koła, niezbędne jest stosowanie tradycyjnego hamulca ręcznego, co może być problematyczne w betoniarkach o pojemności większej niż 100 litrów.

Wieniec betoniarki

Jednym z kluczowych elementów jest wieniec betoniarki, który może przyjmować trzy różne postacie:

• Wieńce żeliwne: Najpowszechniejsze i najtrwalsze, jednak dość głośno pracują.
• Wieńce kompozytowe: Są ciche, lekkie i łatwe do naprawy.
• Wieńce zębate: Zapewniają precyzyjne i efektywne przeniesienie napędu.

Parametry betoniarek i ich znaczenie

Wybór betoniarki zależy od jej budowy, mobilności i rodzaju pracy. Poniżej przedstawiono najważniejsze parametry, które warto wziąć pod uwagę:

Pojemność betoniarki

Od pojemności betoniarki zależy, ile mieszanki betonowej powstanie w trakcie pojedynczego procesu mieszania. Mówi się o pojemności zasypowej (roboczej) i całkowitej.

• Pojemność zasypowa (robocza): Podawana w litrach, określa realną, maksymalną ilość zaprawy, jaka będzie mogła zostać wyrobiona w trakcie pojedynczego cyklu pracy betoniarki. Najczęściej pojemność zasypowa podawana jest już w nazwie betoniarki. Standardowe betoniarki mają pojemność od 100 do 400 litrów, co oznacza, że można w nich zmieszać od około 0,0167 m³ do 0,0667 m³ betonu w jednym cyklu.
• Pojemność całkowita: Podawana w metrach sześciennych, określa całkowitą pojemność bębna betoniarki.

Przykładowo, najmniejsza betoniarka o pojemności 80 litrów da jedną taczkę zaprawy betonowej. Betoniarka o pojemności od 100 do 150 litrów pozwoli na otrzymanie 2-3 taczek betonu z pojedynczego cyklu mieszania. Przy większym domu, najbardziej wydajna będzie betoniarka o pojemności od 150 do 300 litrów. Większe betoniarki będą nieopłacalne w eksploatacji dla małych projektów i powinny być wybierane jedynie przez profesjonalne firmy.

Moc silnika betoniarki

Od mocy silnika zależy, kiedy betoniarka może rozpocząć proces mieszania. Im większa będzie moc, tym bardziej betoniarka będzie wygodna w użytkowaniu. Pozwala to na napełnienie bębna mieszanką, a dopiero potem uruchomienie sprzętu. Jeśli betoniarka ma niewielką moc silnika, wymagane jest uruchamianie bębna przy jego niskim obciążeniu, a dopiero później można dorzucać składniki mieszanki.

Zasilanie betoniarki

Dostępne na rynku betoniarki mogą oferować dwa rodzaje zasilania:

• 230 V (jednofazowe): Powoduje większe oszczędności, ponieważ betoniarka jest napędzana po podłączeniu do standardowego gniazdka elektrycznego. Coraz częściej najbardziej nowoczesne betoniarki mogą być zasilane jednofazowo.
• 380 V (trójfazowe): Spotyka się przede wszystkim w starszych oraz w dużych (pojemnościowo) modelach betoniarek.

Obliczanie ilości betonu i wydajność betoniarki

Pojemność betoniarki jest kluczowym czynnikiem przy planowaniu projektów budowlanych. Zrozumienie, ile betonu można zmieszać w danym cyklu, pozwala lepiej zarządzać czasem i zasobami.

Jak obliczyć pojemność betoniarki w m³?

Aby obliczyć pojemność betoniarki w m³, należy uwzględnić kilka kluczowych czynników. W pierwszej kolejności, pojemność betoniarki wyrażana jest w litrach, a następnie przeliczana na metry sześcienne. Na przykład, jeśli mamy betoniarkę o pojemności 200 litrów, to w jednym cyklu może ona wyprodukować 0,2 m³ betonu. W przypadku większych betoniarek, takich jak te o pojemności 300 litrów, uzyskujemy 0,3 m³ betonu.

Aby obliczyć całkowitą ilość betonu potrzebnego na projekt, należy pomnożyć pojemność betoniarki w litrach przez liczbę cykli mieszania. Na przykład, do budowy podjazdu zazwyczaj potrzebne jest około 2 m³ betonu, podczas gdy fundamenty pod dom jednorodzinny mogą wymagać od 3 do 5 m³. W przypadku mniejszych projektów, takich jak budowa tarasu, potrzeba około 1 m³ betonu, a do tworzenia chodnika wystarczy około 0,5 m³.

Czynniki wpływające na wydajność betoniarki

Wydajność betoniarki jest kluczowym aspektem, który wpływa na efektywność całego procesu budowlanego. Istnieje wiele czynników, które mogą mieć znaczący wpływ na wydajność:

• Czas mieszania: Jest szczególnie istotny, ponieważ zbyt krótki czas może prowadzić do niedostatecznego wymieszania składników, co wpływa na jakość betonu. Im dłużej mieszanka jest mieszana, tym lepiej składniki łączą się ze sobą, co prowadzi do uzyskania bardziej jednorodnej mieszanki.
• Jakość używanych materiałów: Użycie materiałów o niskiej jakości może obniżyć efektywność betoniarki oraz jakość końcowego produktu. Wysokiej jakości składniki, takie jak odpowiednio dobrany cement, kruszywo i woda, zapewniają lepsze połączenie, co wpływa na jednorodność mieszanki. Różne rodzaje materiałów mogą wymagać różnych proporcji i technik mieszania.
• Sposób załadunku betonu: Wpływa na wydajność betoniarki. Właściwe rozłożenie ciężaru i unikanie przeciążenia betoniarki pozwala na lepsze mieszanie i zwiększa efektywność pracy.
• Nowoczesne technologie i techniki: Wykorzystanie automatycznych systemów dozowania pozwala na precyzyjne kontrolowanie proporcji składników, co skutkuje lepszymi parametrami mieszanki. Zastosowanie inteligentnych algorytmów do analizy danych z procesu mieszania może prowadzić do optymalizacji czasu mieszania i jakości betonu.

Jak prawidłowo mieszać beton w betoniarce?

Beton jest stwardniałą mieszanką wody, cementu i kruszywa (piasku, żwiru). Aby z poszczególnych składników powstała jednolita masa, decydujące znaczenie ma zastosowanie odpowiednich proporcji.

Przygotowanie placu budowy i składników

Przed rozpoczęciem mieszania betonu należy dobrze przygotować plac budowy, aby masa mogła zostać szybko przetworzona i stwardnieć. Oprócz materiałów (cementu, wody i piasku lub drobnoziarnistego żwiru) potrzebne będą narzędzia: taczka do transportu materiałów, łopata do napełniania betoniarki i betoniarka.

Proporcje mieszania: Jedną jednostkę cementu miesza się z czterema jednostkami piasku lub żwiru. Stosunek wody do cementu wynosi w przybliżeniu 1:2. Uwaga: im bardziej płynny jest świeży beton, tym łatwiejsze jest późniejsze betonowanie.

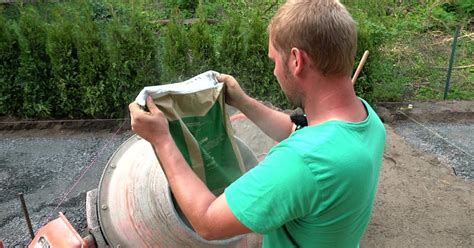

Proces mieszania

1. Uruchomienie betoniarki: Najpierw należy nacisnąć przycisk start i pozwolić na uruchomienie mieszalnika. Zawsze ostrożnie obchodzić się z urządzeniem, nie sięgać do wnętrza i zapewnić mu stabilność.
2. Dodanie składników: Później wsyp cztery jednostki żwiru lub piasku. Następnie dodaj jedną jednostkę cementu. Dla lepszego dozowania ilości wody zaleca się użycie wiadra lub konewki.
3. Dodatki chemiczne: Przed przystąpieniem do mieszania betonu warto zastosować dodatek hydrofobowy, szczególnie jeśli betonowanie odbywa się w trudnych warunkach atmosferycznych lub w miejscach narażonych na wilgoć. Dodatki takie poprawiają odporność betonu na wnikanie wody, co jest kluczowe w przypadku fundamentów lub elementów zewnętrznych. Dodatkowo, użycie dodatku przyspieszającego wiązanie może być rozwiązaniem przy betonowaniu w niższych temperaturach, gdyż skraca czas utwardzania się mieszanki, co minimalizuje ryzyko uszkodzeń strukturalnych spowodowanych przymrozkami. Implementacja tych dodatków wymaga precyzyjnego dostosowania proporcji mieszanki.
4. Mieszanie: Wymieszaj cement i wodę z piaskiem lub żwirem w betoniarce, aż beton osiągnie wymaganą wytrzymałość. Kiedy masa jest dobrze wymieszana, będzie miała lekki połysk - w ten sposób można rozpoznać optymalną konsystencję.

Po zakończeniu pracy

Bezpośrednio po zakończeniu obróbki betonu należy posprzątać: umyć wszystkie używane urządzenia. Również ubrania robocze należy namoczyć w wodzie bezpośrednio po użyciu, ponieważ stwardniały beton jest trudny do usunięcia zarówno z narzędzi, jak i ubrań.

Ważne jest wyłączenie betoniarki (przy użyciu wyłącznika głównego), a następnie odłączenie jej z sieci elektrycznej. Później należy ją całkowicie opróżnić z powstałej w mieszalniku masy i uporządkować całe stanowisko pracy. Na koniec warto, aby betoniarka została zabezpieczona przed uruchomieniem przez niepowołane osoby. W razie uszkodzenia sprzętu należy go od razu zatrzymać i najlepiej pozostawić miejsce pracy w takim samym stanie, w jakim doszło do uszkodzenia - będzie to dużym ułatwieniem w ustaleniu źródła problemu i przyspieszy proces przywrócenia betoniarki do sprawności.

Zakup, wypożyczenie i alternatywy

Wybierając betoniarkę, warto zawsze zwrócić uwagę na okres gwarancyjny: im będzie on dłuższy, tym większe będzie bezpieczeństwo zakupu. Osoby, które nie chcą wydawać kilku tysięcy złotych na nowy sprzęt do niezbyt regularnego użytku, mogą rozważyć inne alternatywy:

• Zakup betoniarki używanej: Często np. za połowę jej ceny początkowej. Przy takiej transakcji zawsze trzeba jednak dokładnie sprawdzić stan techniczny sprzętu - szczególnie wieńce, gdyż to właśnie one najszybciej ulegają zużyciu.
• Wypożyczenie betoniarki: Bardzo dobry pomysł, szczególnie wtedy, kiedy profesjonalna betoniarka będzie potrzebna np. tylko do budowy własnego domu. Koszt wypożyczenia betoniarki - na określony czas - na pewno będzie znacznie niższy od kosztów jej zakupu.
• Gotowe zaprawy: Na mniejsze prace, takie jak montaż elementów małej architektury (skrzynki pocztowe, suszarki do ubrań, maszty, znaki informacyjne i drogowe), można użyć gotowych zapraw błyskawicznie wiążących. Produkty te posiadają zalety, których najczęściej pozbawione są zaprawy przygotowywane samodzielnie na budowie. Są łatwiejsze w transporcie i nie wymagają stosowania mieszadeł elektrycznych.
