Problem z betoniarką wyzwalającą wyłącznik różnicowoprądowy (potocznie "różnicówkę") to częsta usterka, która może mieć wiele przyczyn, od prostych uszkodzeń mechanicznych po poważniejsze problemy z instalacją elektryczną lub samym silnikiem. W niniejszym artykule szczegółowo omówimy najczęstsze powody takiego zachowania betoniarki oraz przedstawimy praktyczne porady, jak zdiagnozować i rozwiązać problem.
Rozumienie Działania Wyłącznika Różnicowoprądowego (RCD)

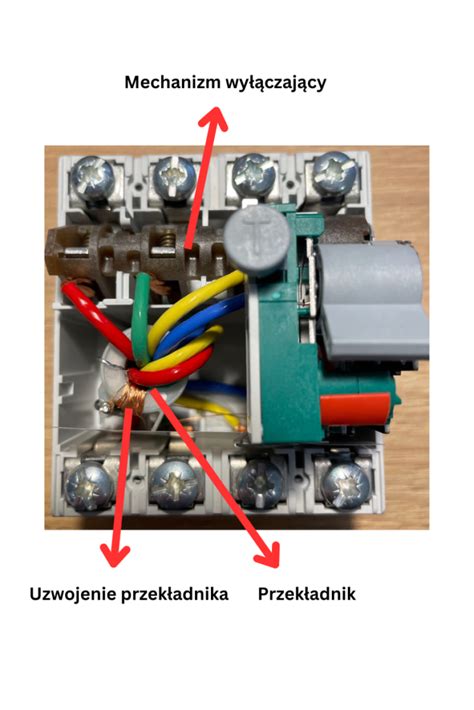

Wyłącznik różnicowoprądowy, oznaczany symbolem RCD (ang. Residual Current Device), jest kluczowym elementem ochrony przed porażeniem w instalacjach elektrycznych. Jego zasada działania polega na monitorowaniu równowagi prądu wpływowego i wypływowego w obwodzie. Mówiąc obrazowo, prąd, który wpływa jednym przewodem fazowym (L) i neutralnym (N), powinien w całości wrócić innymi przewodami. Jeśli pojawi się różnica (tzw. prąd różnicowy), oznacza to, że część prądu płynie inną, niepożądaną drogą - na przykład przez ciało człowieka lub uziemioną obudowę urządzenia. RCD ma prawo wyłączyć obwód, gdy prąd różnicowy osiągnie wartość nominalną, zwykle 30 mA.
Wyłączniki różnicowoprądowe są bardziej skomplikowane od wyłączników nadprądowych i bezpieczników, co sprawia, że są również bardziej wrażliwe na różnorodne zakłócenia powstające w chronionych obwodach. Może to być jednym z czynników powodujących tzw. "fałszywe wyzwolenia".
Typowe Problemy z Betoniarkami i Ich Objawy
Problemy z betoniarkami, które powodują wyzwolenie różnicówki, często manifestują się w określony sposób:
- Sporadyczne wyłączenia, a następnie natychmiastowe: Użytkownik zgłasza problem z małą betoniarką, która początkowo sporadycznie wyłączała się podczas mieszania, a teraz wyłącza się natychmiast po puszczeniu włącznika. Taki problem może wskazywać na stopniowe pogarszanie się stanu izolacji lub komponentów elektrycznych.
- Wyłączanie się w określonej pozycji: Inny użytkownik zauważa, że betoniarka działa w pozycji pionowej, ale wyłącza się przy pochyleniu, co powoduje rozłączenie bezpiecznika różnicowego. Wymiana kabli od silnika do włącznika nie przyniosła poprawy. To sugeruje, że problem może być związany z elementami ruchomymi lub uszkodzeniami ujawniającymi się pod obciążeniem lub w zmiennym położeniu.
- Wyzwalanie różnicówki po oczyszczeniu silnika: Problem z silnikiem elektrycznym 230V od betoniarki, który po podłączeniu wyzwala różnicówkę, nawet po rozkręceniu i oczyszczeniu silnika. Wątpliwości budzi stan izolacji i kondensatora.
Przyczyny Wyzwalania Różnicówki przez Betoniarkę
1. Uszkodzenia Włącznika i Okablowania
1.1. Uszkodzony Włącznik
Zepsuty włącznik jest jedną z najczęstszych przyczyn problemów. Włącznik z wbudowanym przekaźnikiem (typu CK-1, często spotykany w chińskich betoniarkach) może ulec uszkodzeniu, co objawia się samoczynnym wyłączaniem. Koszt wymiany włącznika trójfazowego to kilkadziesiąt złotych, a podobne wyłączniki jednofazowe na aukcjach można kupić już od około 20 zł. Rekomenduje się na próbę zastąpić go innym o odpowiednich parametrach elektrycznych.
1.2. Zaśniedziałe Styki lub Luźne Połączenia
Chociaż betoniarka może być nowa, zaśniedziałe styki w włączniku lub w skrzynce elektrycznej mogą powodować niestabilne działanie. Luźne połączenia, zwłaszcza w obszarach poddawanych wibracjom i ruchom, mogą prowadzić do chwilowych zwarć lub doziemień, wyzwalając RCD.
1.3. Uszkodzone lub Niewłaściwe Przewody
Doziemienie: Jeśli różnicówka wyzwala się przy pochyleniu betoniarki, należy szukać doziemienia. Problem może występować, gdy przewód zasilający jest naciągnięty lub przekręcony w określonej pozycji, co może prowadzić do uszkodzenia izolacji i kontaktu z masą urządzenia. Użytkownicy często wymieniają kable na nowe, ale problem może tkwić w jakości kabla lub sposobie jego poprowadzenia.
Przewody typu drut vs. linka: Przewód typu drut nie nadaje się do połączeń ruchomych, ponieważ jest podatny na przełamania. Zaleca się wymianę przewodów na linkę, najlepiej czterożyłowy z żyłą ochronną (3P+PE), co zapewni większą wytrzymałość mechaniczną i elastyczność.
2. Problemy z Silnikiem
2.1. Uszkodzona Izolacja Silnika
Woda lub wilgoć w silniku mogą prowadzić do uszkodzenia izolacji uzwojeń, co objawia się przebiciem prądu do obudowy i wyzwoleniem różnicówki. Praca w wilgotnym środowisku sprzyja takim uszkodzeniom, szczególnie w silnikach przezwajanych. Podejrzenie wody w silniku jest słuszne, zwłaszcza jeśli problem jest powtarzalny i zależny od pozycji betoniarki.
Pomiary izolacji: Do sprawdzenia stanu izolacji silnika niezbędny jest miernik rezystancji izolacji (tzw. induktor). Pomiary takie powinny być wykonane przez elektryka posiadającego odpowiednie kwalifikacje i sprzęt.
2.2. Uszkodzony Kondensator Rozruchowy

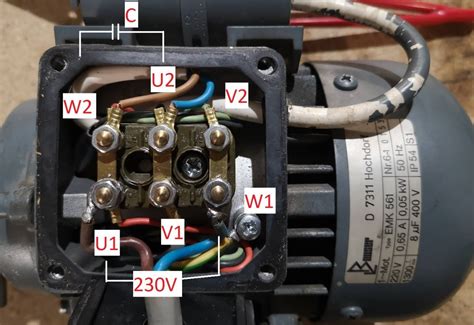

W betoniarkach z silnikami jednofazowymi, kondensator rozruchowy (np. CBB60) jest kluczowym elementem. Jego uszkodzenie może prowadzić do nieprawidłowej pracy silnika, zwiększonego poboru prądu lub problemów z rozruchem, co pośrednio może wpływać na wyzwalanie RCD. Rekomendowane jest sprawdzenie kondensatora oraz jego pojemności (kiedyś przyjmowało się 70µF na kilowat).
2.3. Przeciążenie Silnika
W pozycji pochylonej betoniarka może pobierać znacznie większy prąd, zwłaszcza przy zbyt dużej ilości mieszanego materiału. Może to prowadzić do przeciążenia silnika i w konsekwencji do zadziałania zabezpieczenia nadprądowego lub różnicowoprądowego, jeśli przeciążenie jest efektem uszkodzenia.
3. Problemy z Instalacją Elektryczną i Samą Różnicówką
3.1. Prąd Upływu w Instalacji

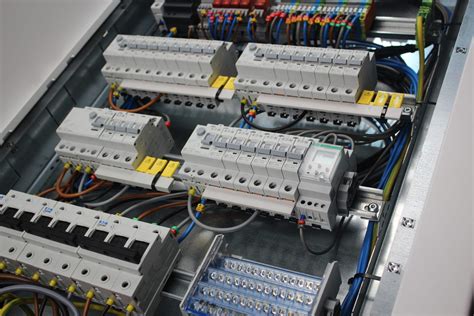

Podstawowym powodem zadziałania wyłącznika różnicowoprądowego jest zbyt duży tzw. prąd upływu w instalacji za wyłącznikiem. Na wielkość prądu upływu wpływają takie czynniki, jak rozległość instalacji elektrycznej (długość kabli) oraz rodzaj i liczba podłączonych urządzeń. Sprzęty AGD, takie jak pralki czy przepływowe podgrzewacze wody, charakteryzują się wyższymi wartościami prądów upływu.
3.2. Przepięcia i Zakłócenia Elektromagnetyczne
Problematyczne dla pracy RCD są także przepięcia i towarzyszący im przejściowy prąd różnicowy. Przyczyną mogą być przepięcia w sieci pochodzenia atmosferycznego (burze) lub łączeniowego (włączanie/wyłączanie innych dużych odbiorników), a także brak koordynacji zabezpieczeń różnicowoprądowych z ogranicznikami przepięć w instalacji. Coraz częściej urządzenia elektroniczne generują zakłócenia, montuje się w nich filtry EMI, które zazwyczaj generują prąd różnicowy. Duża ilość komputerów stacjonarnych pracujących na jednej różnicówce to częsty przykład.
3.3. Uszkodzenie Samego Wyłącznika Różnicowoprądowego
Wadliwe działanie wyłącznika różnicowoprądowego może być spowodowane wadą samego urządzenia. Niezawodność RCD zależy również od temperatury otoczenia - istnieją wyłączniki o budowie podstawowej i mrozoodpornej, przeznaczone do pracy na wolnym powietrzu.
3.4. Błędy w Okablowaniu Instalacji

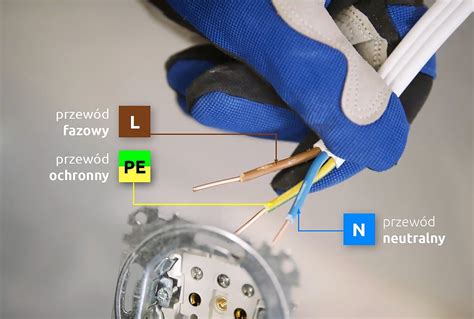

Połączony przewód neutralny z ochronnym: Jeśli przewód neutralny (N) jest połączony z ochronnym (PE) w nieodpowiedni sposób, może to prowadzić do wyzwalania różnicówki. Często ma to miejsce, gdy ktoś celowo połączył te przewody, sądząc, że zmniejszy to ryzyko przerwania połączenia przy przełamaniu przewodu. W takim przypadku, jeśli RCD wyzwala, nawet przy odłączonym N w gnieździe, oznacza to występowanie przebicia.
Błędy "elektryków": Zdarza się, że samozwańczy elektrycy wykonują tzw. mostki omijające działanie RCD, co neutralizuje ochronę. Ignorowanie kolorów przewodów, drut zamiast linki, brak tulejek lub widełek przy zaciskach to również częste błędy, które mogą prowadzić do niebezpiecznych sytuacji.
Rozwiązania i Zalecenia
1. Diagnostyka Krok po Kroku
- Sprawdzenie włącznika: Na początek, zastąp obecny włącznik innym o odpowiednich parametrach. Jeśli betoniarka zacznie działać poprawnie, należy kupić nowy włącznik.
- Kontrola kabli i połączeń: Dokładnie obejrzyj wszystkie kable, wtyczki, gniazda i połączenia w skrzynce elektrycznej betoniarki. Szukaj uszkodzeń izolacji, zaśniedziałych styków, luźnych połączeń. Upewnij się, że przewody są typu linka i są odpowiednio zamocowane (bez naciągania i skręcania), szczególnie w ruchomych częściach.
- Sprawdzenie kondensatora: W silnikach jednofazowych sprawdź kondensator rozruchowy. Możesz spróbować go wymienić na nowy o odpowiedniej pojemności.
- Testowanie w różnych pozycjach: Jeśli problem występuje tylko w określonej pozycji, spróbuj delikatnie poruszać kablami i elementami elektrycznymi podczas pracy (z zachowaniem ostrożności i bezpieczeństwa), aby zlokalizować miejsce doziemienia.
- Wysuszenie silnika: Jeśli podejrzewasz wilgoć w silniku, spróbuj go lekko podsuszyć (maks. 50 stopni przez kilka godzin).
2. Profesjonalna Pomoc Elektryka
W przypadku braku pewności co do diagnozy lub skomplikowanych problemów, zawsze zaleca się wezwanie elektryka z odpowiednimi kwalifikacjami, zwłaszcza "pomiarowca". Elektryk z uprawnieniami i specjalistycznym sprzętem będzie w stanie:
- Wykonać pomiary rezystancji izolacji silnika i instalacji.
- Sprawdzić ciągłość połączenia ochronnego.
- Zdiagnozować i usunąć błędy w okablowaniu (np. nieprawidłowe połączenie N i PE).
- Sprawdzić stan samego wyłącznika różnicowoprądowego i, w razie potrzeby, wymienić go na sprawny o odpowiednich parametrach.
- Doprowadzić instalację do ładu, eliminując potencjalne zagrożenia dla życia i zdrowia.
3. Zapobieganie Problemom
- Prawidłowe użytkowanie: Nie przeciążaj betoniarki zbyt dużą ilością materiału, zwłaszcza w pozycji pochylonej.
- Odpowiednie przewody: Stosuj przewody w izolacji gumowej przeznaczone do długotrwałego stosowania w warunkach atmosferycznych, zwłaszcza na zewnątrz. Są one bardziej wytrzymałe mechanicznie i odporne na wilgoć oraz promieniowanie UV.
- Regularne przeglądy instalacji: W instalacjach domowych i przemysłowych, podczas 5-letnich przeglądów, powinny być dokonywane pomiary, także te dotyczące samej różnicówki.
- Ochrona przed wilgocią: Chronić betoniarkę i jej silnik przed deszczem i nadmierną wilgocią.
