Betonomieszarka jest specjalistycznym pojazdem, którego kluczowym elementem jest bęben mieszający. Zrozumienie jego konstrukcji oraz sposobu przekazywania napędu jest niezbędne zarówno w pracy operatora, jak i w projektowaniu systemów transportu masy betonowej.

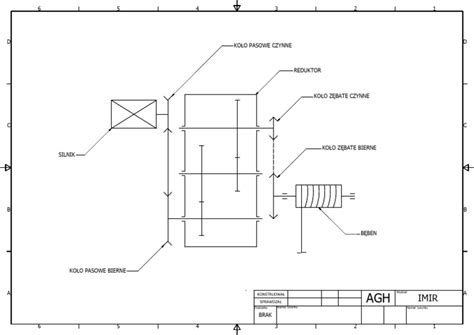

Konstrukcja napędu mieszalnika
Najpopularniejszym rozwiązaniem stosowanym w nowoczesnych betonomieszarkach jest napęd hydrauliczny. Układ ten charakteryzuje się wysoką sprawnością i możliwością precyzyjnej regulacji prędkości obrotowej bębna.
- Źródło napędu: Najczęściej stosuje się przystawkę odbioru mocy (POM) montowaną bezpośrednio przy silniku spalinowym pojazdu. Pozwala to na zapewnienie stałego napędu mieszalnika niezależnie od pracy skrzyni biegów.
- Przekazanie energii: Moc z przystawki odbioru mocy jest przekazywana na pompę hydrauliczną. W niektórych konstrukcjach pompa może być mocowana bezpośrednio do POM lub napędzana wałem kardana.
- Układ hydrauliczny: Pompa tłoczy olej pod ciśnieniem do silnika hydraulicznego. Przepływ oleju oraz prędkość obrotowa bębna są regulowane za pomocą odpowiedniego zaworu sterującego, który pozwala na płynną zmianę parametrów pracy.
- Przekładnia: Z silnika hydraulicznego napęd trafia na przekładnię (zazwyczaj planetarną), która redukuje obroty i zwiększa moment obrotowy niezbędny do obracania wypełnionego bębna.
Warto zaznaczyć, że istnieją również alternatywne rozwiązania, takie jak napęd mechaniczny czy wykorzystanie osobnego silnika spalinowego do napędu układu mieszającego. Rozwiązanie z dodatkowym silnikiem bywa stosowane w specyficznych konstrukcjach (np. Tatra) i jest uznawane za bardziej ekonomiczne podczas długotrwałych procesów rozładunku, gdyż zużywa znacznie mniej paliwa niż główny silnik samochodu ciężarowego.
Optymalizacja masy podwozia w pojazdach budowlanych
Współczesne podwozia pod betonomieszarki, takie jak modele marki MAN, przechodzą procesy masowej optymalizacji. Celem tych działań jest zwiększenie ładowności pojazdu przy zachowaniu jego wytrzymałości.
| Element | Modyfikacja | Zysk wagowy |
|---|---|---|
| Oś tandemowa | Zastosowanie lekkiej osi 11,5 t (zamiast 13 t) | ok. 180 kg |
| Silnik | Wymiana jednostki D20 na lżejszy silnik D15 | ok. 230 kg |
Zastosowanie nowoczesnych komponentów, takich jak rama ze stali o wysokiej wytrzymałości oraz zautomatyzowane skrzynie biegów (np. MAN TipMatic), pozwala na stworzenie kompaktowych i zwrotnych pojazdów, które doskonale sprawdzają się na placach budowy.
Wskazówki eksploatacyjne i serwisowe
W przypadku zaawansowanych układów pneumatycznych (np. w pojazdach typu TGA z systemem EBS), kluczowe jest zachowanie zgodności instalacji z dokumentacją techniczną producenta. Wszelkie modyfikacje, takie jak dołożenie dodatkowych zbiorników powietrza, wymagają poprawnego wpięcia w układ zasilania modulatorów, aby zapewnić prawidłowe działanie układu hamulcowego i systemów wspierających.
Podczas diagnostyki usterek elektrycznych w kabinie (np. brak sterowania lusterkami), należy w pierwszej kolejności sprawdzić:
- Poprawność działania silniczków elektrycznych.
- Stan modułów drzwiowych (często narażonych na zalanie wodą).
- Integralność płytek sterujących wewnątrz obudów lusterek.
