W ostatnich latach logistyka wewnętrzna przeszła głęboką transformację, a firmy stawiają na rozwiązania gwarantujące elastyczność i wysoką zdolność operacyjną. Wózki widłowe to nieodłączna część współczesnej logistyki - od momentu ich powstania na początku XX wieku przeszły ogromną ewolucję. Dziś dostępnych jest wiele typów: klasyczne wózki czołowe, elektryczne paleciaki, modele z wysuwanym masztem czy wielokierunkowe maszyny specjalistyczne. Każdy z nich ma swoje zastosowanie - a jednym z bardziej wyspecjalizowanych rozwiązań jest wózek widłowy boczny. Wózki widłowe boczne zawdzięczają swoją nazwę pozycji względem kierunku jazdy, którą zajmuje operator podczas realizacji codziennych obowiązków.
Czym jest wózek widłowy boczny?
Wózek widłowy boczny, często nazywany po prostu wózkiem bocznym, to specjalistyczna maszyna zaprojektowana z myślą o transporcie i składowaniu długich ładunków w wąskich przestrzeniach. Jest to maszyna, która w sposób fundamentalny różni się od wózka czołowego. Dzięki swojej unikalnej konstrukcji - z widłami umieszczonymi z boku - umożliwia manewrowanie tam, gdzie tradycyjne wózki czołowe miałyby trudności. Choć nie jest tak powszechny jak klasyczny wózek widłowy, to w określonych zadaniach jest po prostu niezastąpiony. Nie bez powodu uznaje się go za wózek specjalistyczny - jest stworzony do konkretnych celów.
Budowa wózka widłowego bocznego
Wózek boczny to jedno z najbardziej zaawansowanych urządzeń wykorzystywanych w nowoczesnych magazynach, łączące w sobie precyzyjną konstrukcję, niezawodność i ergonomię.
- Kabina operatora: Zapewnia maksymalną widoczność w trakcie manewrów oraz komfort pracy podczas wielogodzinnych zmian. Operator w standardowej konfiguracji siedzi bokiem, a koło napędowe umieszczone jest pod jego fotelem. Kabina, otwarta lub z przezroczystym dachem ułatwiającym widoczność (w zależności od modelu), jest obudowana z boków i zabezpiecza operatora. W kabinie znajdują się narzędzia do sterowania wózkiem, w tym pedały, kierownica i dźwignie.
- Maszt boczny: Centralny element konstrukcyjny, który umożliwia precyzyjne podnoszenie i opuszczanie ładunków wzdłuż osi pojazdu. Wysokie składowanie to podstawowe zastosowanie wózka z masztem bocznym. Maszt boczny zapewnia stabilność podnoszonego ładunku, pozwala na płynne operowanie widłami i integruje się z systemem hydrauliki.
- Widły: Wykonane z wytrzymałych materiałów, zapewniających odporność na przeciążenia. Pozwalają one na transportowanie różnorodnych ładunków paletowych przy zachowaniu pełnej precyzji. Konstrukcja wideł sprawia, że wózek boczny widłowy może sprawnie operować w wąskich alejach, co jest ważne dla optymalizacji przestrzeni.
- Układ napędowy: Projektowany tak, aby zapewnić płynną jazdę oraz wysoką manewrowość.
- Elektronika: Zaawansowana elektronika integruje pracę wszystkich podzespołów.
- Podpory zewnętrzne: Dwie zewnętrzne podpory, które wystają poza obrys urządzenia, pozwalają na bezpieczne rozłożenie ciężaru ładunku.
- Nadwozie: Jest bardziej kompaktowe niż w przypadku wózka czołowego, choć jego rozstaw osi jest często tej samej długości. Maszyna przemieszcza ładunek w obrębie rozstawu osi podczas podnoszenia.

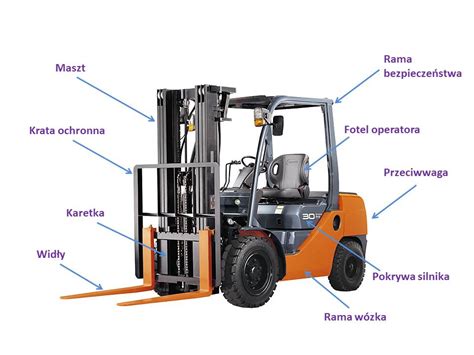

Kratka ochronna służy do zabezpieczenia ładunków podczas ich przemieszczania. Przeciwwaga, znajdująca się z tyłu wózka, jest odpowiedzialna za utrzymanie równowagi i stabilności wózka podczas przewożenia ładunków. Klatka bezpieczeństwa ochrania operatora wózka widłowego przed ładunkami unoszonymi i zbieranymi z wysokich półek.
Różnice między wózkiem bocznym a tradycyjnym wózkiem czołowym
Drewno czy konstrukcje stalowe rzadko kiedy mają rozmiar standardowej palety. Nie ma lepszego wyboru niż wózek boczny, jeśli chodzi o transport długich ładunków. Zwykły wózek widłowy w tym przypadku zwyczajnie nie będzie się nadawać.
- Tradycyjny wózek widłowy: Przewozi długie ładunki za pomocą wideł z przodu, co wymaga podjechania do ładunku na wprost. Używając tych wózków, rzędy w magazynie muszą być szersze, aby móc bezpiecznie przewieźć transportowany towar. Są bardziej uniwersalnym rozwiązaniem.
- Wózek widłowy boczny: Podnosi i transportuje towary bokiem. Maszt z widłami zamontowany jest z boku, prostopadle do osi pojazdu, co pozwala na podnoszenie i transportowanie ładunków równolegle do kierunku jazdy. Dzięki tej konstrukcji wózek boczny jest szczególnie przydatny w wąskich przejściach i przy obsłudze długich ładunków, takich jak rury czy belki - nie musi wykonywać wielu manewrów i obrotów, chcąc umieścić ładunek na wysokim regale.
Historia i cel powstania wózków bocznych
Zapotrzebowanie na wózki boczne pojawiło się w połowie XX wieku, gdy w przemyśle zaczęto coraz częściej operować ładunkami długimi i nieporęcznymi. Standardowe wózki czołowe nie radziły sobie z nimi - konieczność skręcania, zawracania czy cofania z długimi belkami czy płytami była nie tylko niewygodna, ale i niebezpieczna w ciasnych halach.
Pierwsze wózki boczne zaczęto więc projektować z myślą o:
- składowaniu drewna i rur w tartakach i zakładach przemysłowych,
- manewrowaniu w wąskich korytarzach,
- zwiększeniu potencjału magazynów, bez potrzeby ich przebudowy.
Wózki boczne zdominowały rynek europejski dzięki praktyczności i wytrzymałości. Stały się podstawowym narzędziem tam, gdzie liczy się każdy metr - w składach drewna czy hutach, gdzie ciężar ładunków przekracza nawet 45 ton. Jednym z pionierów była firma Baumann, która już w latach 60. rozpoczęła produkcję wózków bocznych we Włoszech. Ich konstrukcje błyskawicznie przyjęły się w branży stalowej i meblarskiej w Europie, a z czasem także na całym świecie.
W skrócie - wózki boczne powstały tam, gdzie trzeba było przewozić ładunki dłużycowe szybko, bezpiecznie i w miejscach, gdzie nie było miejsca na kompromisy. I dokładnie temu służą do dziś.
Zastosowanie wózków widłowych bocznych
Choć wózki boczne zawsze będą sprzętem niszowym w porównaniu do klasycznych wózków paletowych, to w niektórych branżach są niezastąpione - pozwalają przechowywać towary na regałach wspornikowych, układać je w blokach i sprawnie pracować w ciasnych, zabudowanych przestrzeniach. Wysoka precyzja sprawia, że wózek boczny widłowy jest często wybierany do intensywnej pracy w obiektach klasy A i B. Sztaplarka boczna jest integralnym elementem niemal każdej floty w magazynach wysokiego składowania. Boczne wózki widłowe realizują operacje transportu bliskiego oraz szybkie i wydajne podnoszenie zróżnicowanych ładunków. Podstawowym celem tego typu widlaków jest zapewnienie pracownikom magazynu doskonałego narzędzia do obsługi materiałów.
Wózek boczny najczęściej wykorzystywany jest w centrach logistycznych oraz przy obsłudze systemów regałowych, gdzie wymagane jest maksymalne wykorzystanie przestrzeni. W centrach logistycznych wózki boczne optymalizują przepływ towarów między strefami przyjęć i wysyłki. Wykorzystywany w tych miejscach wózek boczny elektryczny wyróżnia się cichą i ekologiczną eksploatacją. Obsługa systemów regałowych to kolejny obszar, w którym wózek boczny widłowy sprawdza się doskonale. Wózki boczne typu reach truck, określane również jako wózki bocznego załadunku, zwiększają wydajność operacji i minimalizują ryzyko uszkodzeń infrastruktury.
Wózki boczne nie są tak wydajne w operacjach na zewnątrz obiektu, ponieważ ich prześwit jest mały i maszyna nie powinna być wykorzystywana na nierównych powierzchniach.
Branże wykorzystujące wózki widłowe boczne
Branże, które najczęściej wykorzystują wózek widłowy boczny:
- Przemysł drzewny, tartaki: Idealne do transportu desek, belek i innych elementów drewnianych o dużych gabarytach.
- Przemysł metalowy: Niezastąpione przy przenoszeniu profili stalowych, rur czy arkuszy blachy.
- Magazyny i obiekty składowania: Wózki boczne przewożą ładunek bokiem, więc mogą swobodnie przejeżdżać przez standardowe drzwi, węższe alejki czy nierówny teren.
- Markety budowlane i hurtownie.
- Place budowy.
- Porty i stocznie.
Podsumowując, zastosowanie wózka bocznego w centrach logistycznych i magazynach przekłada się na korzyści, takie jak: zwiększenie wydajności operacyjnej, optymalizację przestrzeni oraz poprawę bezpieczeństwa pracy.
Rodzaje wózków widłowych bocznych
Wózki widłowe boczne występują w różnych wariantach, w zależności od specyficznych potrzeb, do których zostały wyprodukowane, rodzaju przewożonych ładunków czy warunków pracy.
Wózki boczne wielokierunkowe
Te wózki mogą poruszać się dowolnie we wszystkich kierunkach i obracać się wokół własnej osi. Obracające się maszty pozwalają operatorowi na pobieranie ładunków pod różnymi kątami. Dostępne są w wersjach trój- i czterokołowych.
Wózki boczne czterokierunkowe
Podobne do wózków wielokierunkowych, ale zaprojektowane do poruszania się do przodu, do tyłu oraz na boki. W porównaniu do wielokierunkowego jest prostszy w obsłudze, tańszy i mniej skomplikowany technicznie.
Wózki boczne z kabiną stojącą
Operator stoi na platformie z tyłu maszyny, dzięki czemu może szybko przemieszczać się między różnymi stanowiskami w pracy. Seria RR/RD firmy Crown jest przeznaczona dla operatora stojącego.
Elektryczne wózki boczne
Zasilane bateriami, przeznaczone głównie do pracy wewnątrz budynków. Charakteryzują się cichą pracą i brakiem emisji spalin. Wózki widłowe akumulatorowe to pojazdy na prąd, które nie generują żadnych szkodliwych spalin. Dzięki temu z powodzeniem można z nich korzystać w każdym pomieszczeniu, bez względu na rodzaj zastosowanej w nim wentilacji. Warto pokreślić ponadto fakt, że wózki akumulatorowe pracują niezwykle cicho, co również miewa duże znaczenie, wpływając między innymi na komfort operatora.
Wózki widłowe Crown to synonim niezawodności. W ofercie znajdziemy trzy modele wózków bocznych wysokiego składowania, zaprojektowane z myślą o produktywności operatora i wydajności pracy. Maszyny mogą być dostosowane do indywidualnych potrzeb operacyjnych i zapewnią światowej klasy ergonomię. Dwa z nich to wózki z operatorem siedzącym, natomiast seria RR/RD jest przeznaczona dla operatora stojącego.
Crown ESR
Crown ESR to elektryczny wózek boczny z technologią Xpress Lower, który jest w stanie dwukrotnie zwiększyć prędkość opuszczania masztu, skracając przez to czas cyklu i zwiększając produktywność. Wbudowana łączność on-line pozwala operatorom, menedżerom i technikom serwisowym „surfować” w bogatym środowisku danych. System operacyjny Gena sprawia, że najważniejsze dane dotyczące wydajności są łatwe do odczytania, zrozumienia i użycia. Kolorowy ekran dotykowy, o przekątnej 7 cali, zapewnia unikalne walory użytkowe. System jest programowalny w 25 językach. Widżety informacyjne zwiększają poziom bezpieczeństwa w hali magazynowej. Wózki boczne serii ESR 5200 wykorzystują sprawdzone kompleksowe sterowanie systemem Access 1 2 3 do szybkiego, łatwego, bezpiecznego i ekonomicznego przenoszenia produktów do zakładu i z niego. Szeroki wybór osłon górnych umożliwia dostosowanie wózka do potrzeb aplikacji: kątowa, płaska, wysuwana, wjezdna, niski prześwit lub przezroczyste szkło. W opcji dodatkowej można zamontować na maszcie lub widłach kamerę, która przesyła obraz na kolorowy monitor i dzięki temu poprawia widoczność operatora na wysokości. Do zasilania polecamy tradycyjne akumulatory kwasowo-ołowiowe lub nowoczesne akumulatory litowo-jonowe.
Crown RR/RD
Wózki widłowe boczne serii RR/RD firmy Crown zapewniają moc i inteligencję w jednym. Konstrukcja zapewnia operatorom niezrównany komfort oraz pewność i bezpieczeństwo pracy. Zmienna podstawa boczna zaprojektowana przez firmę Crown, zapewnia pięć solidnych punktów kontaktu i pozwala uniknąć nieporozumień związanych ze zmianą orientacji przycisków nożnych i ręcznych. Ergonomia i personalizacja odgrywają ważną rolę w zwiększaniu produktywności. Operatorzy wózka bocznego ESR mogą wybrać optymalną pozycję dla kontroli, widoczności i przepływu pracy. Wszystkie modele serii ESR mają możliwość regulacji wysokości oraz wagi. ESR umożliwia regulację wysokości podłokietnika D4 oraz nachylenie ekranu wyświetlacza. Dzięki temu wózki boczne ESR są świetnie dopasowane do każdego rodzaju sylwetki operatora. Model ESR oferuje różne kombinacje zaawansowanej hydrauliki i silników, programowalne funkcje, intuicyjne wyświetlacze, sterowanie jednym dotknięciem i opcje kamery, które współpracują ze sobą, aby zoptymalizować wydajność.
Wózki boczne spalinowe
Napędzane silnikami Diesla lub LPG, przeznaczone do pracy na zewnątrz, gdzie wymagana jest większa moc i odporność na trudne warunki atmosferyczne. Często wykorzystywane na placach budowy. Tego rodzaju wózki doskonale sprawdzają się na przykład na placach budowy, w miejscach przeładunkowych, jak również na rozmaitych, otwartych składowiskach. Wózki widłowe na gaz, zasilane najczęściej gazem płynnym, mogą być używane nie tylko na zewnątrz, ale - pod pewnymi warunkami - także i w pomieszczeniach, pod warunkiem bardzo dobrej wentylacji.
Codzienna eksploatacja wózka bocznego
Wózek boczny wymaga stosowania ścisłych zasad eksploatacji, które zapewniają bezpieczeństwo operatora, stabilność ładunku oraz długą żywotność urządzenia. Podstawowym elementem prawidłowej obsługi jest codzienna kontrola techniczna wózka bocznego. Przed rozpoczęciem pracy operator powinien sprawdzić stan wideł, masztu, układów hydraulicznego i napędowego oraz elementów elektronicznych w wózku bocznym widłowym. Kontrola obejmuje także stan opon, poziom naładowania akumulatora, działanie systemów bezpieczeństwa, pasów oraz hamulców.
Kolejnym istotnym aspektem jest przestrzeganie zasad podnoszenia i transportu ładunków. Wózek jezdniowy boczny powinien być wykorzystywany zgodnie z maksymalnym udźwigiem podanym przez producenta, a ładunki muszą być stabilnie umieszczone na widłach i prawidłowo wyważone. W trakcie transportu palet w wąskich korytarzach magazynowych operator korzysta z masztu bocznego i precyzyjnej hydrauliki, aby utrzymać towar w stabilnej pozycji i uniknąć kolizji z regałami lub innymi elementami infrastruktury.
Konserwacja i serwisowanie wózka bocznego stanowią kolejny filar prawidłowej eksploatacji. Regularne przeglądy okresowe obejmują smarowanie elementów mechanicznych oraz kontrolę stanu hydrauliki, układu napędowego i systemów elektronicznych. W wózkach bocznych elektrycznych istotna jest również dbałość o akumulatory: ich ładowanie zgodnie z zaleceniami producenta oraz kontrola poziomu elektrolitu (w przypadku ogniw tradycyjnych), a także monitorowanie temperatury i stanu kabli.
W codziennej eksploatacji wózek boczny magazynowy powinien być obsługiwany przez operatorów przeszkolonych w zakresie manewrowania w wąskich korytarzach, podnoszenia ładunków i reagowania w sytuacjach awaryjnych.
Wymogi formalne i uprawnienia do obsługi wózków bocznych
Aby legalnie obsługiwać wózek widłowy boczny w Polsce, operator musi posiadać odpowiednie uprawnienia wydane przez Urząd Dozoru Technicznego (UDT). Do pracy z wózkiem widłowym bocznym wysokiego składowania potrzebna jest co najmniej kategoria II WJO.
Szkolenie obejmuje zarówno część teoretyczną (budowa wózka, zasady bezpieczeństwa, przepisy BHP), jak i praktyczną - czyli naukę obsługi konkretnego typu wózka, w tym manewrowania w trudnych warunkach. Egzamin końcowy zdaje się przed komisją UDT, a uzyskane uprawnienia są ważne przez 5 lat. W przypadku, gdy pracownik nie posiada państwowych uprawnień UDT, ma obowiązek uzupełnić braki, ponieważ prowadzenie wózka bez aktualnych uprawnień podlega karze finansowej.
Firmy szkoleniowe oferują kilka możliwości uzyskania takich uprawnień: dla operatorów posiadających już uprawnienia na wózki jezdniowe, organizują jednodniowe seminaria doszkalające wraz z częścią praktyczną w magazynie wysokiego składowania oraz zaświadczeniem z MEN.
Choć formalnie w Polsce nie istnieje odrębna kategoria „wózek boczny”, to operator musi być przeszkolony i certyfikowany w zakresie konkretnego typu wózka, jaki obsługuje. W praktyce oznacza to, że szkolenie powinno obejmować właśnie modele z bocznym załadunkiem.
Urząd Dozoru Technicznego (UDT) stosuje fachową nazwę
- I WJO: Uprawnia do korzystania z wszystkich rodzajów wózków widłowych, włączając wózki specjalizowane.
- II WJO: Najczęściej wydawane pozwolenie, które uprawnia do poruszania się wszystkimi wózkami jezdniowymi z wyłączeniem wózków specjalizowanych.
- III WJO: (nieopisana w dostarczonym tekście, ale jest częścią klasyfikacji UDT).
Każdy pojazd posiada określony przez producenta maksymalny tonaż ładunku, którego operator nie powinien przekraczać, ponieważ grozi to uszkodzeniem maszyny. Wózki mogą mieć tonaże od 1,5 tony do nawet 15 ton.
Producenci wózków bocznych
W branży jest wielu renomowanych producentów wózków widłowych, a lista poniżej skupia się na liderach na rynku, którzy oferują wózki boczne:
- Baumann: Jeden z liderów rynku, specjalizuje się wyłącznie w bocznych wózkach widłowych (zarówno spalinowych, jak i elektrycznych).
- Combilift: Znany z innowacyjnych wózków wielokierunkowych i bocznych, idealnych do transportu ładunków dłużycowych w wąskich przestrzeniach.
- Hubtex: Niemiecki producent oferujący wysokiej jakości boczne i wielokierunkowe wózki, szczególnie dla przemysłu ciężkiego i materiałów specjalnych.
- Jumbo: Solidna marka w segmencie bocznych wózków widłowych, ceniona w branży meblarskiej i drzewnej.
- Fantuzzi: Producent znany głównie z ciężkiego sprzętu przeładunkowego, w tym bocznych wózków do zadań specjalnych.
Warto dodać, że także znani producenci wózków widłowych ogólnego przeznaczenia, tacy jak Jungheinrich, Still czy Toyota, posiadają w swojej ofercie modele z bocznym załadunkiem lub konstrukcje przystosowane do podobnych zastosowań - np. reach trucki z boczną obsługą ładunku. Choć nie są to typowe wózki boczne w klasycznym rozumieniu, dla wielu firm mogą być realną alternatywą, zwłaszcza jeśli flota sprzętu opiera się na tych markach.
