Bezpieczniki w Mercedes-Benz Actros MP4: lokalizacja, opis i diagnostyka

Mercedes-Benz Actros MP4, produkowany w latach 2013-2018, to zaawansowany technologicznie pojazd ciężarowy. Zrozumienie budowy jego układu elektrycznego jest kluczowe dla każdego kierowcy. Szybka lokalizacja skrzynki bezpieczników i znajomość jej funkcji pozwala błyskawicznie zdiagnozować usterkę, taką jak niedziałające oświetlenie, gniazdo 12V, radio czy klimatyzacja, bez konieczności wizyty w serwisie.

Lokalizacja skrzynek bezpieczników

W modelu Actros MP4 zastosowano kilka skrzynek bezpieczników rozmieszczonych w różnych częściach pojazdu. Ich konfiguracja (pojedynczy moduł SAM, rozdzielony na SAM kabiny i ramy lub zaawansowany moduł Advanced SAM) zależy od roku produkcji i wyposażenia.

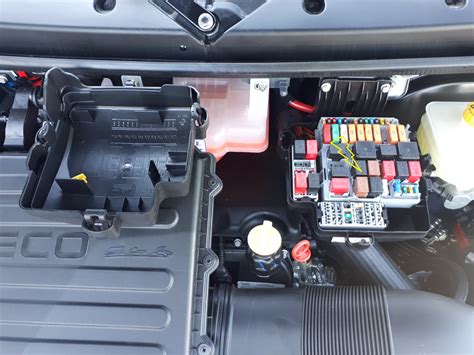

• Główna skrzynka (w kabinie): Znajduje się pod deską rozdzielczą po stronie pasażera. Aby uzyskać dostęp, należy otworzyć zatrzaski i zdjąć pokrywę.
• Skrzynka pomocnicza (w komorze silnika): Zlokalizowana w pobliżu akumulatora lub jednostki sterującej. Odpowiada za kluczowe systemy: układ wtryskowy, sterowniki silnika, wentylatory chłodnicy i czujniki.

Diagnostyka i wymiana bezpieczników

Przepalony bezpiecznik to jedna z najczęstszych przyczyn drobnych awarii. Aby sprawdzić jego stan, należy zlokalizować skrzynkę i wyciągnąć element za pomocą szczypiec.

Bezpieczniki topliwe

Po wyjęciu bezpiecznika należy dokonać kontroli wzrokowej. Jeśli metalowy drucik wewnątrz jest przerwany, element wymaga wymiany na nowy o identycznym amperażu. Dobrą praktyką jest posiadanie w kabinie zestawu zapasowego (5A, 10A, 15A, 20A).

Bezpieczniki automatyczne

W przypadku bezpieczników automatycznych, jeśli dojdzie do wyzwolenia, kołek (4) przesuwa się do pozycji wyłączonej (2). Aby sprawdzić sprawność, należy wcisnąć bolec do pozycji włączenia (1) i nacisnąć spust (3). Jeśli kołek nie pozostaje w pozycji załączonej, bezpiecznik jest uszkodzony i wymaga wymiany.

Uwaga: Jeśli bezpiecznik przepala się ponownie zaraz po wymianie, oznacza to poważniejszą usterkę, np. zwarcie lub przeciążenie układu, co wymaga interwencji wykwalifikowanego warsztatu.

Montaż dodatkowego osprzętu (np. świateł ostrzegawczych)

Wielu kierowców decyduje się na montaż dodatkowego oświetlenia (tzw. kogutów). Warto pamiętać, że instalacja musi być zgodna ze specyfikacją modułu SAM.

• Zasilanie: Bezpiecznik kogutów zazwyczaj znajduje się na dodatkowej listwie (listwa A1, bezpiecznik 2A), zasilanej bezpośrednio z grubego kabla M8 przy module SAM.
• Programowanie: Sam przełącznik (nr kat. A0115459407) wymaga aktywacji w komputerze serwisowym SD oraz zameldowania w module MSF. Bez tego na desce rozdzielczej mogą pojawiać się błędy, a podświetlenie symbolu nie będzie aktywne.

Tabela: Wybrane funkcje modułu głównego (GM)
