Ciągniki MTZ-82 od pięciu dekad pracują na polskich polach i mimo że ich konstrukcja trąci dziś już nieco przysłowiową myszką, wciąż cieszą się dużą popularnością. Prosta budowa, tanie części oraz możliwość naprawy „na wsi pod gruszą” to cechy, które sprawiły, że MTZ to ciągnik nie do zdarcia. Jednak, jak każdy poradziecki sprzęt, MTZ-82 ma swoje bolączki, a jedną z największych jest układ przeniesienia napędu na przednią oś, szczególnie wały Cardana i ich podpora pośrednia, która pełni funkcję sprzęgła przeciążeniowego.
W ciągnikach MTZ-82 napęd 4x4 nie działa przez elektronikę czy komputer. Wszystko jest mechaniczne, proste, a przez to podatne na zużycie i niestety także błędy w obsłudze. Problemy z tym układem, a także niewłaściwe agregowanie pługa, mogą prowadzić do niepożądanego unoszenia tylnych kół podczas orki, co jest kluczową kwestią dla efektywności pracy w polu.

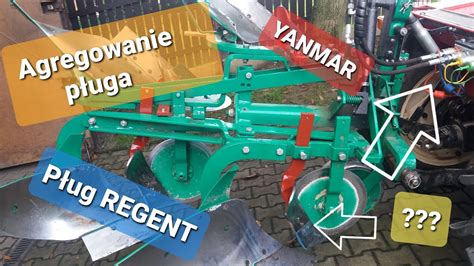

Wpływ agregowania pługa na trakcję i unoszenie kół
Sposób agregowania pługa z ciągnikiem ma zasadniczy wpływ na rozkład ciężaru i efektywność pracy, co bezpośrednio przekłada się na stabilność ciągnika i ryzyko unoszenia tylnych kół. Oprócz sposobu wyboru rodzaju pracy podnośnika, wyróżnia się kilka typów agregowania pługa z ciągnikiem:
Agregowanie kopiujące (z kółkiem kopiującym)
W tym systemie podnośnik jest maksymalnie opuszczony na regulacji pozycyjnej lub, w przypadku ciągników posiadających regulację pływającą (np. T-25, DT-75), należy wybrać regulację pływającą. Łącznik górny ustawiamy nisko przy ciągniku i wysoko przy pługu. Taki sposób przede wszystkim przenosi część ciężaru pługa na ciągnik, co ogranicza ryzyko urwania lemiesza na kamieniu. Wadą jest jednak to, że pług może wyskakiwać na twardych odcinkach pola.
Agregowanie pozycyjne (bez kółka kopiującego)
W tym przypadku ustawienie łącznika nie ma istotnego znaczenia, choć na polach zakamienionych, gdzie istnieje ryzyko urwania lemiesza, lepiej ustawić łącznik bardziej stromo. Podnośnik ustawia się na regulację pozycyjną, a zadaną głębokość ustala się dźwignią. Według niektórych opinii nie można w ten sposób osiągnąć zadowalających rezultatów orki. Ten rodzaj regulacji kopiuje pozycję ciągnika i w związku z tym dobre rezultaty osiągamy tylko wtedy, gdy ciągnik jedzie obok bruzdy. Jeśli jedzie w bruździe, to na końcu pola pług wypłyca orkę.
Agregowanie siłowe (bez kółka kopiującego)
Ten rodzaj agregowania jest możliwy tylko w przypadku ciągników wyposażonych w regulację siłową, a zalecane jest również wyposażenie w regulację szybkości opuszczania. Ustawienie łącznika jest obowiązkowo możliwie poziome przy ciągnikach z czujnikiem ściskania łącznika i możliwie poziome (bez obowiązkowo) w ciągnikach z czujnikiem siły na cięgnach. Regulacja siłowa polega na tym, że podnośnik podnosi pług, jeżeli siła ściskająca łącznik (lub siła rozciągająca cięgna) przekroczy ustaloną przez operatora wartość (zazwyczaj dźwignią) i opuszcza, jeżeli ta wartość jest poniżej zakładanej. Drugim ważnym parametrem jest szybkość opuszczania: jeżeli jest zbyt duża, głębokość jest nierówna; jeżeli zbyt mała, pług nie chce wchodzić w ziemię. Regulacji siłowej nie należy mylić z regulacją ciśnieniową lub dociążaniem, nazywaną czasem nawet w literaturze błędnie siłową. Wadą tego systemu jest znacznie zwiększone ryzyko urwania lemiesza na kamieniach.
Agregowanie mieszane (bez kółka kopiującego)
Ten rodzaj regulacji jest możliwy tylko w przypadku ciągników wyposażonych w regulację mieszaną i zalecane jest wyposażenie w regulację szybkości opuszczania. Agregowanie mieszane łączy korzystne cechy regulacji pozycyjnej i siłowej. Ustawienie łącznika górnego jest takie samo jak w regulacji siłowej. Umożliwia ono jazdę w bruździe, czego w zasadzie nie toleruje regulacja pozycyjna, a wyrównanie głębokości jest lepsze niż w siłowej.
Regulacja ciśnieniowa (dociążanie)
Regulacja ciśnieniowa, zwana dociążaniem (lub błędnie siłową), nie nadaje się do regulacji głębokości orni. Znacznie lepszy rezultat dociążenia można osiągnąć, ustawiając odpowiednio stromo łącznik górny. Niewłaściwe dociążenie lub jego brak bezpośrednio wpływa na trakcję tylnych kół, co może prowadzić do ich unoszenia lub nadmiernego poślizgu.

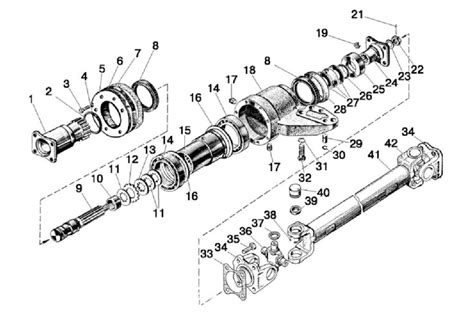

Budowa i działanie układu przeniesienia napędu na przednią oś w MTZ-82
Między skrzynią rozdzielczą a przednim mostem w MTZ-82 moment obrotowy przenoszą dwa wały Cardana. Między nimi znajduje się podpora pośrednia, wyglądająca z zewnątrz jak zwykły korpus z łożyskami i flanszami. Ten element pełni funkcję sprzęgła przeciążeniowego i jest kluczowy dla prawidłowego działania napędu 4x4.
Sprzęgło to działa na zasadzie tarczek ciernych, sprężyn talerzowych i regulowanego docisku. W normalnych warunkach cała moc jest przenoszona z wału na wał przez sprzęgło. Kiedy jednak napęd napotka nagły opór, tarczki zaczynają się ślizgać względem siebie, rozłączając tymczasowo napęd. Jest to jedyny element zabezpieczający w całym układzie napędowym MTZ-82; nie ma tam żadnych dodatkowych sprzęgieł, przekładni planetarnych czy elektroniki.
Sprzęgło cierne w podporze musi być chłodzone i smarowane. Podpora pośrednia w MTZ-82 posiada własną komorę olejową, którą należy regularnie kontrolować i uzupełniać olejem przekładniowym SAE 80W-90. Należy również sprawdzać simeringi oraz dwa oringi, a jeżeli olej ucieka, konieczna jest ich wymiana. Tylny wał Cardana przekazuje napęd pobierany ze skrzyni rozdzielczej.
Typowe usterki i objawy problemów z napędem wpływające na trakcję
Niesprawności w układzie przeniesienia napędu lub w mechanizmach odpowiedzialnych za trakcję mogą być bezpośrednią przyczyną problemów z unoszeniem kół. Użytkownicy ciągników Belarus często zgłaszają następujące objawy:
- Rzegotanie lub zgrzytanie (jak metal o metal), zwłaszcza przy dużych prędkościach lub wysokich obrotach. Dźwięk ten może nasilać się, gdy tylne koła wpadają w poślizg.
- Blokowanie się kół (np. lewego tylnego), powodujące zatrzymywanie ciągnika, konieczność cofania i ponownego ruszania z gazem.
- Problemy z jazdą wsteczną, szczególnie bez włączonego napędu przedniego, gdzie ciągnik "nie chce ciągnąć" i "coś rzegocze".
- Niesprawność napędu przedniego: działa on raz, a raz nie, zwłaszcza pod obciążeniem lub po odjęciu i ponownym dodaniu gazu.
- Dziwne działanie dźwigni załączania napędu (trzy stopnie: wyłączony, normalny napęd, "rzekoma blokada", która w praktyce jest normalnym napędem). Użytkownicy często zauważają, że napęd na "normalnym" stopniu nie działa podczas jazdy do tyłu, a na "blokadzie" działa z zgrzytem.
- Wyciek oleju z podpory pośredniej wałów.
- Dziwne odgłosy z wałów.
Możliwe przyczyny tych problemów, które bezpośrednio wpływają na trakcję i mogą prowadzić do unoszenia tylnych kół podczas orki, to:
- Zużycie mechanizmu różnicowego lub jego automatycznej blokady.
- Uszkodzenie lub zużycie łożysk półosi.
- Awaria lub zaolejenie hamulców.
- Zużycie tarczek ciernych w sprzęgle wielotarczowym podpory pośredniej wałów Cardana.
- Uszkodzona zębatka w przystawce napędu przedniego.
- Wygięte lub luzne wały Cardana, luzy na krzyżakach.
- Wyrobienie się jakiegoś trybu w mechanizmie z prawej strony pod kabiną.
- Błędy w obsłudze, np. niezapominanie o wyłączaniu przedniego napędu przy dużych prędkościach.
Diagnostyka i profilaktyka
Aby zidentyfikować i rozwiązać problemy z napędem i trakcją w ciągnikach Belarus, kluczowa jest regularna diagnostyka i profilaktyka:
- Regulacja sprzęgła w podporze: Kluczowym elementem obsługi podpory jest regulacja siły docisku tarczek ciernych. Należy ustawić ciągnik na płaskim, twardym podłożu i zablokować napęd przedni (np. za pomocą hamulca postojowego lub opierając przednie koła o przeszkodę). Jeśli mimo regulacji sprzęgło się ślizga, tarczki są prawdopodobnie zużyte i wymagają wymiany.
- Kontrola wałów Cardana: Podpora pośrednia to tylko jedno ogniwo. Jeśli wały Cardana są wygięte, mają luzy na krzyżakach albo biją, całe przeniesienie momentu będzie zagrożone. Należy je regularnie sprawdzać.
- Testy diagnostyczne: Aby sprawdzić, czy problem leży w mechanizmie różnicowym, łożyskach, czy w układzie od mechanizmu w stronę skrzyni, należy podnieść ciągnik do góry i kręcić jednym kołem, a potem drugim, tak by przeciwne stało w miejscu, a kręciła się skrzynia biegów. Jeśli przy obu kołach będzie coś szarpało, wina leży od mechanizmu w stronę skrzyni.
- Konserwacja podpory pośredniej: Regularna kontrola poziomu i jakości oleju przekładniowego SAE 80W-90 w komorze olejowej podpory oraz sprawdzenie simeringów i oringów.
- Prawidłowa obsługa napędu: Zaleca się wyłączanie przedniego napędu przy dużych prędkościach, aby zapobiec nadmiernemu zużyciu.
- Problemy z tylnymi siłownikami: Jeśli tylne siłowniki nie podnoszą się do końca, może to wymagać regulacji maksymalnej wysokości, choć konkretne miejsce regulacji nie zawsze jest oczywiste.
- Poważne usterki: W przypadku poważnych awarii, takich jak uszkodzenie mechanizmu różnicowego czy łożysk, często konieczny jest demontaż skrzyni biegów i mostu. Wskazówki dotyczące naprawy obejmują ocenę uszkodzeń oraz ewentualne zamówienie części, z kosztami naprawy szacowanymi na 1-15 tys. zł.
Wchodzenie w tryb diagnostyczny – ciągniki serii 3 i 4
Podpora pośrednia wałów Cardana w MTZ-82 to cichy bohater układu napędowego. Działa w ukryciu, ale bez niej napęd na przód po prostu nie funkcjonuje - albo jeszcze gorzej - niszczy się sam. Jeśli Twój MTZ przestał ciągnąć z przodu, słychać dziwne odgłosy z wałów, albo wycieka olej z podpory - nie zwlekaj z diagnostyką i naprawą.
