Wózki widłowe są nieodzownym elementem codziennego funkcjonowania magazynów, zakładów produkcyjnych i centrów logistycznych. Ich niezawodność jest kluczowa dla ciągłości procesów i uniknięcia kosztownych przestojów. Dlatego tak istotna jest znajomość kodów błędów, które informują operatora o potencjalnych problemach z maszyną, a także umiejętność diagnozowania i usuwania typowych usterek mechanicznych.
Metody usuwania usterek mechanicznych w wózkach widłowych
W przypadku wózka widłowego, takiego jak CPCD 5 AIIZ, silny wpływ i nienormalny hałas podczas użytkowania sprzętu mogą wskazywać na problem. Ponieważ samochód jest wyposażony w hydrauliczny reduktor stałej prędkości obrotowej, reduktor o zmiennej prędkości lub mechanizm różnicowy, przyczyną często jest luz w układzie.
Diagnoza i regulacja głównego reduktora
Ręczne obrócenie wału wejściowego wału napędowego głównego reduktora i stwierdzenie prawie 30 stopni luzu swobodnego obrotu może wskazywać na zbyt duży luz redukcyjny zęba głównego reduktora. Po wyjęciu głównego reduktora i zmierzeniu odstępu do 0,65 mm (przy standardowej wartości 0,30-0,50 mm), konieczna jest regulacja. Należy wyregulować położenie zębów stożkowych, tak aby odstęp między zębami z napędzającym kołem zębatym wynosił 0,35 mm. Należy pamiętać, że po ponownym złożeniu i przetestowaniu maszyny, koło zębate nadal może być pod wpływem koła zębatego i emitować nietypowy hałas, choć stopień problemu może być nieznacznie zmniejszony.
Kontrola skrzyni biegów
Jeśli problem nadal występuje, należy ponownie usunąć wałek napędowy, pozostawiając przekładnię w stanie bez obciążenia. Uruchomienie silnika i powtórzenie testów zmiany biegów, pchania i zmiany biegów może wykazać, że nienormalny hałas generowany w momencie zmiany biegów nadal istnieje, a skrzynia biegów ma oczywiste wibracje. Warto sprawdzić, czy śruby nośne przekładni nie są poluzowane. Zjawisko to sugeruje, że usterka powinna znajdować się w skrzyni biegów. Po zdemontowaniu, wyczyszczeniu i sprawdzeniu przekładni można stwierdzić, że łożyska stożkowe wałków głównego i napędzanego sprzęgła biegu wstecznego i przedniego są luźne. Wyregulowanie łożyska do odpowiedniego luzu poprzez dodanie lub usunięcie elementów dystansowych, a następnie ponowna instalacja i testowanie maszyny, powinno zmniejszyć wpływ uderzenia przekładni i występowanie nienormalnych hałasów, jednak zjawisko awarii może nadal występować.
Potencjalne problemy z hydrauliczną częścią sterującą
Po tak szczegółowej kontroli, jeśli podstawowa przyczyna awarii nie zostanie znaleziona, może to wskazywać na wadę konstrukcyjną lub produkcyjną wózka widłowego. Porównawcze testy drogowe innych wózków widłowych tego samego modelu mogą wykazać, że zmiana biegów jest nieznaczna, ale jej nasilenie jest różne. W takim przypadku poszukiwanie przyczyny usterki powinno koncentrować się na hydraulicznej części sterującej przekładni. Schemat sterowania skrzynią biegów i katalog części maszyny mogą ujawnić, że powrót tłoka sprzęgła jest osiągany przez wstępne napięcie sprężyny. W momencie zmiany biegów może zdarzyć się sytuacja, w której przepływ oleju do kontroli ciśnienia jest zbyt duży, co szybko przezwycięża wstępne napięcie sprężyny, powodując zbyt szybkie włączanie tarczy napędowej i tarczy napędzanej, co prowadzi do szoku. Aby zweryfikować tę hipotezę, konieczne są modyfikacje hydraulicznego rurociągu sterującego.
Kody błędów w wózkach widłowych - klucz do diagnostyki
Wózki widłowe to powszechne rozwiązanie stosowane przez firmy, gdzie pracuje się z dużymi ilościami produktów umieszczanych na paletach. Wózki pozwalają na sprawne transportowanie dużych ciężarów w ciasnych magazynowych i sklepowych alejkach. W kontekście wózków widłowych, kody błędów stanowią dla nas informację o tym, co niepokojącego dzieje się z maszyną. To ważna informacja, ponieważ pozwala szybko reagować na niepokojące sygnały i ewentualnie dokonywać serwisu. W wózkach widłowych stosowane są liczne elementy zabezpieczeń i elektroniki, które istotnie ułatwiają cały proces diagnostyczny.
Egzamin UDT - wózki widłowe - Widły.
Czym są kody błędów i jak działają?

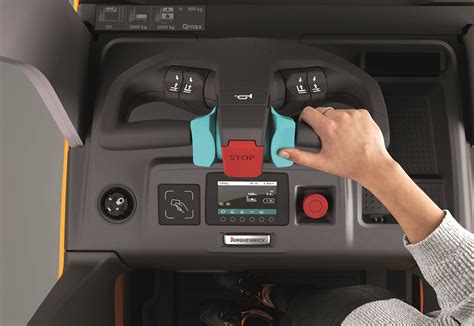

Kody błędów to sygnały diagnostyczne generowane przez komputer pokładowy wózka widłowego. Informują one o nieprawidłowościach w pracy maszyny i wskazują, który układ wymaga uwagi. Kiedy system wykryje problem, na panelu operatora pojawia się odpowiedni komunikat. Może on przybrać postać kombinacji liter i cyfr, której znaczenie opisane jest w instrukcji obsługi danego modelu. Większość producentów wózków widłowych stosuje własne oznaczenia, jednak mechanizm ich działania pozostaje podobny.
Rodzaje kodów błędów
Rodzaje kodów błędów występujących w wózkach widłowych można podzielić na kilka grup:
- Układy mechaniczne: Dotyczą napędu, kierownicy czy hamulca postojowego.
- Układ hydrauliczny: Odnoszą się do podnoszenia, przechylania czy przesuwu wideł.
- Błędy elektroniczne: Obejmują usterki czujników, sterowników i systemów kontrolnych.
- Komunikaty ostrzegawcze: Sygnalizują potencjalne problemy, takie jak przegrzewanie silnika, niskie napięcie akumulatora czy niewłaściwe ciśnienie w układzie hydraulicznym.
Przyczyny powstawania błędów
Błędy w wózkach widłowych mogą mieć wiele przyczyn, zarówno mechanicznych, jak i wynikających z błędów eksploatacyjnych:
- Naturalne zużycie części: Jedna z najczęstszych przyczyn, szczególnie gdy sprzęt pracuje w intensywnym trybie.
- Błędy operatora: Zbyt agresywna jazda, przeciążanie maszyny czy nieprawidłowe manewrowanie mogą doprowadzić do szybszego zużycia podzespołów.
- Brak regularnej konserwacji: Lub stosowanie nieoryginalnych części negatywnie wpływa na niezawodność maszyny.
- Warunki środowiskowe: Praca w dużym zapyleniu, wilgoci czy przy skrajnych temperaturach.
Postępowanie w przypadku pojawienia się błędu
Gdy na wózku widłowym wyświetli się błąd, pierwszym krokiem powinno być odczytanie kodu i sprawdzenie jego znaczenia w instrukcji obsługi. Dzięki temu można szybko określić, czy problem wymaga natychmiastowej interwencji, czy też jest to ostrzeżenie możliwe do rozwiązania po zakończeniu pracy. W wielu przypadkach pomocny okazuje się prosty restart urządzenia, który pozwala stwierdzić, czy błąd był chwilowy. Jeśli komunikat pojawia się ponownie po ponownym włączeniu, może to oznaczać rzeczywistą usterkę, wymagającą dalszej diagnostyki. Do bardziej zaawansowanych analiz wykorzystuje się urządzenia serwisowe i interfejsy diagnostyczne, które pozwalają odczytać historię błędów oraz stan poszczególnych podzespołów.
Usuwanie błędów i naprawa
Skuteczna naprawa wózka widłowego wymaga nie tylko znajomości struktury maszyny, ale także właściwej interpretacji kodów błędów. Niektóre problemy można rozwiązać samodzielnie - na przykład poprzez sprawdzenie poziomu płynów eksploatacyjnych, wymianę filtrów lub oczyszczenie czujników. W poważniejszych przypadkach niezbędne może być wezwanie autoryzowanego serwisu. Regularne serwisowanie maszyny oraz przestrzeganie harmonogramu przeglądów technicznych pozwala wykryć potencjalne problemy na wczesnym etapie i zminimalizować ryzyko nagłej awarii. Szybka reakcja na pojawiające się kody błędów minimalizuje przestoje, zapewniając ciągłość pracy i zwiększając efektywność operacyjną magazynu. Przykładowo, w wózku widłowym Toyota często znajdują się systemy, które umożliwiają skasowanie błędów po usunięciu ich przyczyny.
Bezpieczeństwo podczas prac serwisowych
Każda naprawa wózka widłowego, niezależnie od tego, czy dotyczy układu hydraulicznego, napędowego czy elektronicznego, powinna być przeprowadzana zgodnie z zasadami bezpieczeństwa. Przed rozpoczęciem prac należy wyłączyć zasilanie, zabezpieczyć maszynę przed przypadkowym uruchomieniem i upewnić się, że hamulec postojowy jest zaciągnięty. Praca z układami elektrycznymi wymaga dodatkowych środków ostrożności - odłączenia akumulatora i zastosowania odpowiednich środków ochrony osobistej. Należy pamiętać, że błędne działania serwisowe mogą pogłębić usterkę lub stworzyć zagrożenie dla operatora. Dlatego naprawy należy przeprowadzać wyłącznie na podstawie instrukcji obsługi i zaleceń technicznych producenta.
Przykładowe kody błędów i ich znaczenie
Istnieje kilka podstawowych i uniwersalnych kodów błędów, które stosowane są przez większość producentów wózków widłowych:
- Kod 45: Oznacza problem z unoszeniem i hydrauliką - wózek w danym momencie nie będzie reagował na żadne komendy. Należy sprawdzić wyłącznik awaryjny, czy był on prawidłowo ustawiony podczas uruchamiania podnośnika.
- Kod 50: Ten rodzaj błędu systemowego odnosi się do hamulca postojowego.
- Kod 52: Kod błędu sygnalizujący problem z dźwignią hydrauliki.
- Kod 56: Informuje, że w trakcie startu wózka włączona była funkcja hydrauliczna. Z tym problemem również poradzić sobie można szybko poprzez wyzerowanie manetek hydrauliki i jazdy, wyłączenie i ponowne włączenie urządzenia.
- Kod 99: Najczęściej powoduje niemożliwość przyspieszenia czy zmiany prędkości jazdy wózkiem.

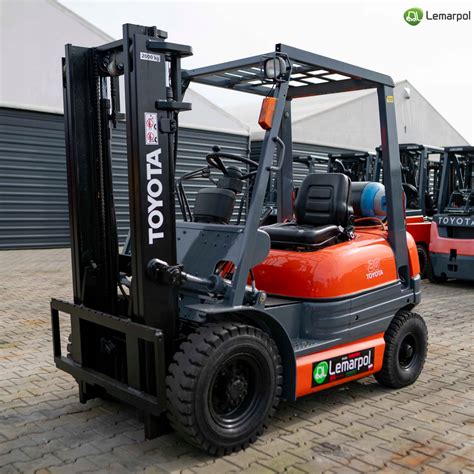

Należy pamiętać, że kody błędów mogą różnić się w zależności od modelu czy serii widlaków, np. w wózkach Toyota mogą występować unikalne kody takie jak EE1 (informacja o nieprawidłowej komunikacji pomiędzy wyświetlaczem) lub A0-4 (nieprawidłowa praca wentylatora kontrolera).
Przykładowe usterki i ich diagnoza na podstawie kodów (różni producenci)
Wózki widłowe różnych marek, takie jak Still, Rocla czy Toyota, często sygnalizują problemy za pomocą specyficznych kodów. Poniżej przedstawiono przykłady:
- Still ECH 12, błąd 1278.OH: Może oznaczać przegrzanie sterownika lub silnika.
- Still R70-16, błędy 15, 18, 225: Często towarzyszy im wyłączenie napędu i świateł, a wózek nie chce odpalić po rozładowaniu.
- Still R70-20(45), symbol D2546: Problem z jazdą - brak reakcji na przełączenie dźwigni kierunku jazdy. Może być spowodowany błędnym podłączeniem po remoncie (np. wózek jedzie w tył na biegu jałowym).
- Still FM-X 14: Wymaga tabeli błędów specyficznej dla modelu.
- Still EGV12 (2006r.), błąd AL 01: Czerwona dioda świeci, wózek nagle się rozłącza. Po kilku dniach stania może uruchomić się normalnie, ale błąd powraca.
- Still RX70-16T: Brak działania przycisków na panelu, brak wyświetlanych błędów, ale wózek jeździ i podnosi. Brak możliwości włączenia oświetlenia.
- Still EXU 20 AC S/N: 710152503957, sterownik CURTIS, dioda miga 5x5: Mimo że wózek jeździ i dźwiga, błąd wskazuje na potencjalny problem.
- Still R70-16 (1999r., benzyna, napęd elektryczny): Wózek jedzie do przodu bez problemu, do tyłu szarpie, po chwili rusza gwałtowniej (po puszczeniu pedału gazu wózek nadal jedzie) i gubi bieg.
- Still R70-25 (1993r.): Wózek nie jeździ, silnik można uruchomić poprzez wzbudzenie generatora trzecim akumulatorem. Problemy z płytami sterującymi.
- Still R70-30T: Wózek jeździ coraz słabiej, pomaga mu podnoszenie wideł. Może wskazywać na potrzebę wymiany potencjometru pedału gazu.
- Still R70-25 compact (2002r., gazowy), błąd szczotek głównych: Po usunięciu usterki błąd pozostaje, a po podłączeniu akumulatorów pojawia się komunikat "potrzebny serwis za 0h". Problem z wejściem w menu serwisowe.
- Wózek z silnikiem Diesel, błąd A3505 i A3504: Dotyczy "parameter error in dual-pedal accelerator", nawet jeśli wózek jest "single pedal". Konieczna zmiana ustawień w menu serwisowym.
- Still RX70-35, błąd A3840: Wózek często się przegrzewał, po wymianie pasty termoprzewodzącej nie jeździ przód-tył. Na hamulcu postojowym reaguje na gaz, podnosi widły, po zrzuceniu hamulca brak reakcji.
- Still R60-45 elektryczny 80V, błąd 203: Po wymianie szczotek w silniku jazdy wózek startuje i jedzie max około 0,5 - 1 km/h.
- Wózek Still, napęd hybrydowy: Wózek porusza się krótkimi skokami, problemy z połączeniem do komputera w celu odczytania błędów.
- Still RX70-30H (2013r., silnik VW): Brak reakcji na dodawanie gazu - silnik odpala, obroty spadają i przestaje reagować na gaz.
- Rocla SST16 TR5400: Przestał pracować - jazda i hydraulika. Wspomaganie działa prawidłowo.
