Pompy do betonu CIFA – Technologia, Bezpieczeństwo i Niezawodność

W połowie 2011 roku urządzenia służące do podawania pod ciśnieniem płynnego betonu, zamontowane na pojazdach drogowych, w tym potocznie zwane gruszkopompami, zostały objęte dozorem technicznym. Rejestracja gruszkopomp w TDT (Transportowym Dozorze Technicznym) oraz konieczność uzyskania pozwolenia na ich eksploatację jest podstawowym obowiązkiem wprowadzonym przepisami ustawy o dozorze technicznym.

Naprzeciw zapotrzebowaniu na zebranie w całość wszystkich praktycznych zasad eksploatacji maszyn wyszła firma Tarbi Białecki i wspólnicy sp.j. Jako wyłączny autoryzowany przedstawiciel włoskiego koncernu Cifa S.p.A w Polsce, firma rozpoczęła prezentację serii artykułów, mających na celu ułatwienie funkcjonowania właścicielom pomp do betonu w gąszczu przepisów prawnych. W celu usprawnienia procesów rejestracyjnych, dotyczących gruszkopomp produkcji Cifa, Tarbi Białecki i wspólnicy nawiązała współpracę z warsztatami serwisowymi uprawnionymi do działania w imieniu TDT na terenie całej Polski. Warsztaty te przeszły odpowiednie szkolenia przeprowadzone zarówno przez specjalistów z Cifa, jak i z TDT, co spowodowało, że są one wyspecjalizowane i zaznajomione z charakterystyką maszyn Cifa. Warsztaty serwisowe pozostają w ścisłej współpracy z Tarbi Białecki i wspólnicy, która sprawuje kontrolę nad właściwym stosowaniem procedur oraz zapewnieniem stałego poziomu usług serwisowych i naprawczych.

Konstrukcja i Bezpieczeństwo Pomp do Betonu CIFA

Podczas dozoru technicznego szczególną uwagę poświęca się konstrukcji maszyn, w tym gruszkopomp, która nie może mieć żadnych pęknięć (nawet niewielkich). Szczegółowo kontrolowane są połączenia spawane m.in. ramy, elementów łączenia zabudowy z podwoziem, wysięgnika, kolumny wysięgnika i jego wieży. Co więcej, testom sprawnościowym poddawane są wszystkie wyłączniki krańcowe (klapy spustowej, skrzyni wodnej, mechanizmu obrotu wysięgnika i inne). Podczas kontroli dużo uwagi poświęca się konstrukcji, m.in. wysięgnika, kolumny wysięgnika i jego wieży. Bardzo dokładnie kontrolowane są wszystkie elementy rurociągu.

Kluczowe Komponenty Hydrauliczne

Tuleje montażowe cylindrów roboczych są elementami montowanymi w układzie zespołu roboczego jako połączenie pomiędzy zasuwą a cylindrami roboczymi. Tłoki cylindrów napędowych są komponentami składowymi cylindra hydraulicznego napędowego. Połączone są z tłoczyskiem za pomocą połączenia gwintowego lub osadzone na czopie tłoczyska i zabezpieczone nakrętką. Tłoki robocze w pompie do betonu są odpowiedzialne za zasysanie i tłoczenie betonu w układzie jednostki pompującej. Cylindry robocze są kluczowym elementem jednostki pompującej. Dzięki cylindrom roboczym i pracującym w nich tłokom pompowany jest beton. W cyklicznej pracy pompy do betonu cylindry robocze są naprzemiennie napełniane betonem.

Szeroką gamę modeli pomp do betonu marki CIFA można dopasować do indywidualnych potrzeb każdego projektu budowlanego. Dostępne są zarówno mniejsze urządzenia o długości wysięgu 20 metrów, jak i te o imponujących rozmiarach, sięgających 80 metrów. Dzięki temu pompy CIFA znajdują zastosowanie zarówno w budownictwie mieszkaniowym, jak i przemysłowym czy infrastrukturalnym.

Serie Pomp do Betonu CIFA

Carbotech - lekkie i wytrzymałe ramiona z włókna węglowego

Linia Carbotech to najbardziej zaawansowana seria pomp do betonu oferowanych przez CIFA. Jej główną cechą są ramiona wysięgu wykonane z włókna węglowego. Ten zaawansowany technologicznie system pozwala na znaczne zmniejszenie masy urządzenia, co przekłada się na większą mobilność i łatwość transportu. Ponadto, wysięgi Carbotech charakteryzują się wysoką wytrzymałością na obciążenia, co gwarantuje bezpieczeństwo i stabilność pracy. Wysięgi z włókna węglowego są również bardziej odporne na korozję niż te wykonane ze stali. Dzięki temu pompy do betonu Carbotech cechują się dłuższą żywotnością oraz mniejszymi kosztami eksploatacji. CIFA jako pierwszy producent wprowadził na rynek pompę do betonu z wysięgiem z włókna węglowego, co świadczy o innowacyjności firmy i jej dążeniu do ciągłego rozwoju. Cechą charakterystyczną tej linii jest również kompleksowa oferta, na którą składają się carbonowe gruszkopompy.

Materiały kompozytowe oferują wyższą odporność na naprężenia i zmęczenie przy niższej masie w porównaniu ze stalą. Charakterystyka włókna węglowego pozwala uzyskać więc dłuższe i lżejsze wysięgniki, o większej odporności, sztywności i wyższej wytrzymałości zmęczeniowej. Uzyskane przez Cifa wyniki pokazują, że wysięgniki Carbotech są o 20% bardziej wytrzymałe, o 25% lżejsze i o 20% dłuższe, łącząc w sobie zarówno doskonałe parametry materiałowe, jak i niezawodność działania.

Różne możliwości konfiguracji Carbotech

Seria Carbotech zawiera wysięgniki składające się z 5 sekcji w układzie RZ lub 6 sekcji w układzie RRZ. Zapewnia to maksimum elastyczności i prędkość roboczą, która gwarantuje pełne wysunięcie wysięgnika oraz szybkie i doskonałe pozycjonowanie. Do tego dostępne są też różne rodzaje jednostek pompujących: dwa typy z pętlą otwartą i trzy z pętlą zamkniętą. Każda jednostka pompująca zapewnia ciągły i regularny przepływ i jest całkowicie demontowalna. Zastosowana technologia pozwala na wydajne pompowanie różnych rodzajów betonu, z kruszywami o dowolnej wielkości, zmniejszając liczbę cykli na minutę przy zachowaniu tego samego natężenia przepływu. Maksymalny przepływ teoretyczny wynosi od 160 do 180 m³/h, przy ciśnieniu do 80-83 barów.

Zawór S, pierścień i płyta, jak i rury wykonane są z materiałów odpornych na ścieranie i zużycie spowodowane przepływaniem betonu.

Steeltech - solidne stalowe pompy do wymagających zadań

Druga linia pomp do betonu oferowanych przez CIFA to Steeltech. Jak sama nazwa wskazuje, ich wysięgi są w pełni stalowe. Pomimo większej masy w porównaniu z Carbotech, pompy do betonu Steeltech również cechują się solidnością i niezawodnością. Stalowe wysięgi są odporne na uszkodzenia mechaniczne oraz zapewniają stabilność pracy nawet przy dużych obciążeniach.

Energya - nowoczesne pompy hybrydowe E8 i E10

Seria Energya to kolejny krok w ewolucji pomp do betonu oferowanych przez CIFA, złożona z dwóch linii: Energya E8 i Energya E10. Oba modele są wyposażone w innowacyjne rozwiązania technologiczne, które zapewniają niezrównaną wydajność i trwałość.

Pierwsza linia, Energya E8, charakteryzuje się zastosowaniem zaawansowanych systemów napędowych, które umożliwiają osiągnięcie wysokiej wydajności przy minimalnym zużyciu energii. Dzięki zastosowaniu komponentów o dużej wytrzymałości, każda pompa do betonu z serii Energya E8 jest w stanie pracować w ekstremalnych warunkach, zapewniając niezawodność działania nawet w najtrudniejszych sytuacjach.

Druga linia, Energya E10, to odpowiedź na potrzeby projektów wymagających jeszcze większej siły i wydajności. Modele z tej serii wyposażone są w specjalnie zaprojektowane silniki o podwyższonej mocy, które pozwalają na szybsze i bardziej efektywne rozprowadzanie betonu nawet na największych placach budowy. Dodatkowo, dzięki zastosowaniu nowoczesnych systemów sterowania, pompami z serii Energya E10 można łatwo i precyzyjnie manipulować, co przekłada się na większą kontrolę nad procesem betonowania.

Obie linie Energya - E8 i E10 - reprezentują najwyższy poziom innowacji i jakości, których można oczekiwać od produktów marki CIFA. Dzięki nim, zarówno małe jak i duże projekty budowlane mogą być realizowane sprawnie, bezpiecznie i zgodnie z najwyższymi standardami jakości.

Co wyróżnia pompy do betonu CIFA?

Systemy kontroli pracy pomp

CIFA nieustannie inwestuje w rozwój swoich produktów, co przekłada się na wprowadzanie nowych technologii oraz usprawnień. Wśród nich warto wymienić między innymi systemy kontroli i monitorowania pracy pomp, które pozwalają na optymalizację procesów oraz zapewniają większe bezpieczeństwo pracy operatorom pomp, jak i pozostałym uczestnikom placu budowy.

Ergonomiczna konstrukcja urządzeń

Kolejnym atutem pomp do betonu marki CIFA jest ich ergonomiczna konstrukcja, która ułatwia obsługę i minimalizuje ryzyko błędów operatora. Przykładem w tym kontekście może być intuicyjny panel sterowania, który umożliwia szybkie i precyzyjne kontrolowanie pracy pompy. Ponadto, CIFA stosuje systemy automatyzacji, które pozwalają na jeszcze większą efektywność pracy oraz oszczędność czasu i materiałów.

Wysoka jakość komponentów

Pompy CIFA wykonane są z wysokiej jakości komponentów. Producent korzysta z materiałów najwyższej klasy oraz współpracuje z renomowanymi dostawcami, co przekłada się na niezawodność i trwałość urządzeń.

Hydrauliczne elementy sterujące i stabilizacja

Po obu stronach pompy ciężarówki umieszczone są hydrauliczne elementy sterujące. W pobliżu znajduje się również wyłącznik awaryjny maszyny. Układ elektryczny można odłączyć w celu łatwiejszej konserwacji. Stabilizacja przednia jest dostępna w czterech koncepcjach konstrukcyjnych: pojedyncze wysięgniki poziome oraz pojedyncze, podwójne i potrójne wysięgniki teleskopowe typu X. Stabilizacja tylna jest oferowana natomiast w wersjach: stałej, z pojedynczym wysuwem i wychylnej. System zastosowanej stabilizacji uzależniony jest od wielkości wysięgnika.

Panel sterujący i zaawansowane systemy zarządzania

W tylnej części ciężarówki montowany jest panel sterujący, który poprzez magistralę CAN dokonuje pełnej diagnostyki wszystkich elementów pompy. Wyświetlacz pokazuje newralgiczne komponenty używane podczas pracy, tj. cylindry, pompy hydrauliczne, zawory, światła i główne akcesoria. W przypadku wykrycia ewentualnej usterki, wyświetlany jest stosowny komunikat. System może być aktualizowany o nowe usługi opracowane i dostarczone przez CIFA.

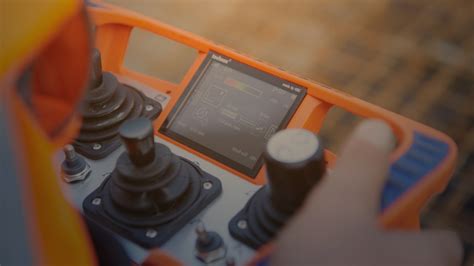

Najbardziej zaawansowany system zarządzania maszyną to Smartronic z przejrzystym i przyjaznym dla użytkownika interfejsem. W wersji Gold zawiera system ASC, który kontroluje stabilność pompy zamontowanej na ciężarówce w czasie rzeczywistym. System w inteligentny sposób maksymalizuje obszar roboczy wysięgnika zgodnie z wybraną konfiguracją podpór. Podczas zbliżania się do stanu granicznego stabilności, wysięgnik jest najpierw zwalniany, a następnie nawet zatrzymywany, zapobiegając sytuacji krytycznej. Częścią funkcji Smartronic Gold jest funkcja Max Boom Extension wraz z automatycznym obrotem i zaawansowaną kontrolą stabilności. Jest także funkcja automatycznego wysięgnika, czyli otwierania i zamykania belki za pomocą dedykowanego polecenia na pilocie radiowym.

Betonomieszarki CIFA - Historia i Różnorodność

Włoski koncern CIFA produkuje betonomieszarki już od lat 50. eksportując je na cały świat. Dziś szeroka gama betonomieszarek jest dostępna dla każdego rodzaju placu budowy i intensywności użytkowania, co jest wynikiem stałego zaangażowania w badania technologiczne i skupienie na użytkowniku. Wszystkie dostępne betonomieszarki CIFA można zamontować na podwoziach dowolnej marki, niezależnie od tego, czy są napędzane za pomocą PTO czy silnika pomocniczego. Modele betonomieszarek obejmują serie Energya, SLX, SL, HD i RY.
