Idea zbudowania wszechstronnego i niezawodnego ciągnika od lat przyświeca każdemu producentowi tych maszyn. Wśród ciągników, które znamy z naszych pól, były modele wybitne, były też mniej udane. Jest jednak jeden, prawie już zapomniany ciągnik, którego konstrukcja była niemal niezniszczalna - to radziecki ciągnik JUMZ-6.
Projekt każdego ciągnika rolniczego nie bierze się znikąd. Modele tych maszyn powstają dzięki ciągłej modernizacji już istniejących, czasem jednak projekt powstaje od podstaw. Tak było z ciągnikiem JUMZ-6.
Historia powstania ciągnika JUMZ-6 i silnika D-65
Zakłady w Dniepropietrowsku, na terytorium dzisiejszej Ukrainy, produkowały rakiety kosmiczne oraz inne sputniki. Nie były raczej znane, bo jak każda fabryka tego typu w ZSRR, były tajne i oficjalnie nie istniały. Odgórnie planowana socjalistyczna gospodarka radziecka miała czasem zadziwiające pomysły. Pewnego dnia przyszedł z Moskwy prikaz: „Towarzysze! Robicie wspaniałe rakiety i od jutra będziecie robić traktory!”
Inżynierowie od sputników i łunochodów zajęli się projektowaniem ciągnika rolniczego. Wcześniej fabryka Juzmasz montowała w wolnych chwilach traktory MTZ-5, ale nowy prikaz dotyczył budowy całkiem nowej konstrukcji. Tak powstał JUMZ-6. Jest to ciągnik wybitny konstrukcyjnie. Rakietowi inżynierowie nie sugerowali się innymi produkowanymi wówczas ciągnikami; JUMZ-6 powstał od nowości, choć posiadał pewne zapożyczenia z innych radzieckich maszyn.

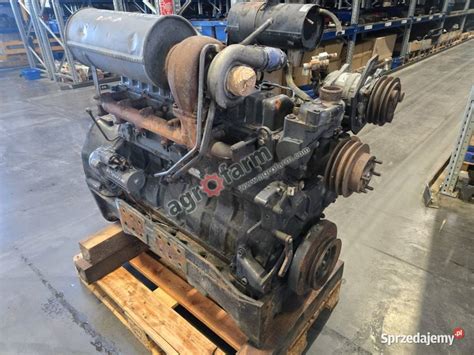

Silnik D-65: Serce JUMZ-a
Silnik D-65 do JUMZ-a został skonstruowany w Rybińskich Zakładach Lotniczych. Była to jednostka konstrukcyjnie dostosowana do wymogów socjalistycznej obsługi technicznej i miernej jakości paliwa, przez co praktycznie była niezniszczalna.
Silnik D-65 to ciekawa jednostka, której parametry warto porównać do współczesnych mu czterocylindrowych silników:
| Model ciągnika | Typ silnika | Pojemność silnika | Moc KM/obr | Moment obrotowy |
|---|---|---|---|---|
| Fiat Agri 850 | OM CO3/80 | 4940 | 85/2200 | 318 Nm |
| Ursus C-385 | Z 8001 | 4562 | 76/2200 | 260 Nm |
| Mtz-80/82 | D240 | 4750 | 80/2200 | 275 Nm |
| JUMZ-6 | D65 | 4940 | 60/1760 | 220 Nm |
Jak widać, silnik D65 zastosowany w ciągniku JUMZ-6 miał bardzo dużą pojemność i niewielką moc w porównaniu do innych jednostek. Moment obrotowy wynoszący 220 Nm również nie był imponujący, jednak ta "słabość" była celowym działaniem konstrukcyjnym.

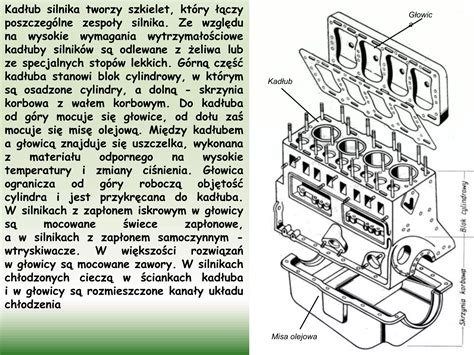

Konstrukcja i parametry bloku silnika D-65
Budowa silnika D-65 była ukierunkowana na maksymalną wytrzymałość. Ciśnienie sprężania wynosiło 17,5 bara, a długi na 130 mm skok tłoka (przy średnicy 110 mm) pozwalał na dokładne spalanie każdego, nawet najgorszego paliwa. Paliwo filtrowane było przez wielką puszkę filtra wstępnego z odstojnikiem i dość spory filtr dokładny.
Wał korbowy silnika był bardzo solidny i, jak na 4-cylindrową jednostkę, niezmiernie ciężki. Panewki natomiast były znacznie szersze i grubsze niż w, wydawałoby się, bliźniaczej konstrukcji MTZ, co pozwalało na spore przebiegi międzyremontowe, oceniane przez producenta na 12 000 motogodzin.
W silniku D65 występowały zapożyczenia z innych radzieckich konstrukcji. Pompa wtryskowa UTN była bliźniacza do pompy MTZ (z różnicą w montażu pompy zasilającej). Końcówki wtrysku w najstarszych ciągnikach JUMZ-6 miały cztery nieco grubsze otworki, później stosowano końcówki od MTZ. Tuleje cylindrowe, tłoki i pierścienie również były takie same, choć należy pamiętać, że samych pierścieni w obu ciągnikach było kilka rodzajów.
Układ przeniesienia napędu w JUMZ-6
Przeniesienie napędu w JUMZ-6 odbywało się za pomocą sprzęgła o dwóch sporej wielkości tarczach. Łapki wycisku, oddzielne dla każdej z tarcz, miały osobną regulację. Łożysko sprzęgła było trzykrotnie większe niż w MTZ i można je było regenerować.
Pancerna skrzynia biegów
Skrzynia przekładniowa ciągnika JUMZ-6 jest zbudowana tak, jakby miała wytrzymać dwukrotnie większą moc silnika. Jest pancerna. Konstruktorom przyświecało połączenie maksymalnej prostoty z wytrzymałością rodem z czołgów. Na koła czy wałki skrzyni biegów JUMZ-6 nie szczędzono materiału najwyższej klasy. Awarie skrzyni praktycznie się nie zdarzają, a jeśli już, to właściwie wałków sprzęgła - i to po kilkudziesięciu latach pracy. Wewnątrz skrzyni wszystko jest jakby za duże i zbudowane bardzo prosto. Przeniesienie napędu na dyferencjał i tylne koła ma podobne cechy. Wszystko jest wielkie, ciężkie i mocarne, spasowane jak karabin Kałasznikowa: może być brudne i opiaszczone, a i tak będzie dobrze działać.
Wady i modyfikacje JUMZ-6
JUMZ-6 miał też swoje wady, takie jak hydraulika, która z biegiem lat stawała się problematyczna, jak to bywało w radzieckich ciągnikach. Ciekawostką jest, że ciągniki JUMZ-6 były wytwarzane także w wersji na zimny klimat. Takie wersje zamiast rozrusznika posiadały benzynowy silnik rozruchowy, który radził sobie z zapłonem nawet w największe mrozy, i to przy braku świecy żarowej.
Konstrukcja i wytrzymałość ciągnika JUMZ-6 pozwoliła na wiele modyfikacji. Na podstawie ciągnika JUMZ-6 powstały wszelkiego typu budowlane koparko-ładowarki, koparki łańcuchowe, spycharki itp. Był JUMZ budowlany i rolniczy. Bułgarska koparka BX, znana również w Polsce, powstała na podwoziu tego ciągnika. Do dziś wiele ciągników JUMZ-6 pracuje na polskich polach. Część z nich została przerobiona nawet z wersji budowlanych na rolnicze. To naprawdę znakomita konstrukcja, której zalety i niezawodność można docenić jeszcze dziś, po prawie 50 latach od premiery.
Części do silnika JUMZ-6: Dostępność i remonty
Części do silnika ciągnika rolniczego JUMZ obejmują zestaw podzespołów, które wspólnie odpowiadają za wytwarzanie mocy i stabilną pracę jednostki napędowej. Konstrukcja silnika JUMZ opiera się na klasycznym układzie wysokoprężnym, dlatego jego budowa pozostaje czytelna i łatwa w serwisowaniu.

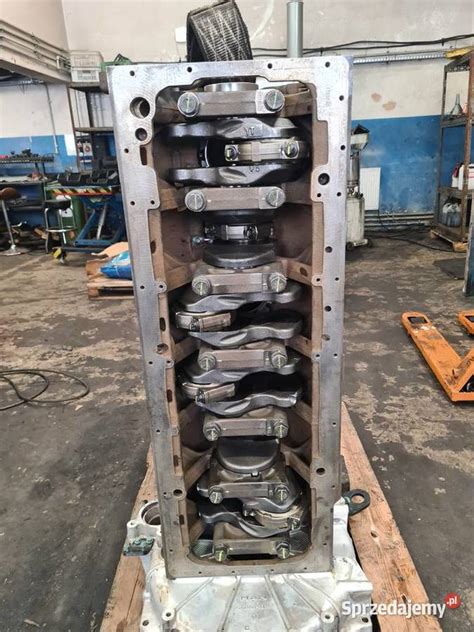

Podstawowe elementy bloku silnika JUMZ
- Blok silnika: Podstawowy element, w którym osadzone są tuleje cylindrowe oraz wał korbowy.
- Układ korbowo-tłokowy: Współpracuje z wałem korbowym, odpowiadając za zamianę energii spalania na ruch obrotowy.
- Głowica silnika: Znajduje się nad blokiem, pracują w niej zawory oraz elementy rozrządu.
- Układ smarowania: Dostarcza olej do powierzchni trących i ogranicza zużycie mechaniczne.
- Układ chłodzenia: Utrzymuje właściwą temperaturę pracy silnika.
- Uszczelki silnika: Zapewniają szczelność połączeń między podzespołami.
Zużycie i objawy awarii
Części do silnika ciągnika rolniczego JUMZ ulegają naturalnemu zużyciu wraz z przebiegiem oraz intensywnością eksploatacji. Użytkownicy tych ciągników najczęściej spotykają się z problemami wynikającymi z zużycia elementów pracujących pod dużym obciążeniem mechanicznym i cieplnym, szczególnie w ciężkich pracach polowych i transporcie. Zużycie tych części postępuje stopniowo i często objawia się spadkiem mocy, wzrostem zużycia oleju lub trudnościami z rozruchem. Występowanie kilku objawów jednocześnie zwykle oznacza zaawansowane zużycie części silnika JUMZ.
- Problemy z uruchamianiem: Mogą występować zarówno przy niskich temperaturach, jak i w normalnych warunkach pracy, wskazując na zużycie określonych elementów silnika, a także na kondycję mechaniczną samego silnika.
- Spadek mocy i wzrost zużycia paliwa: Wynikają ze zużycia elementów odpowiedzialnych za szczelność komory spalania oraz prawidłowy przebieg procesu spalania. Nawet niewielkie odchylenia prowadzą do strat energii i pogorszenia parametrów.
- Problemy z układem tłokowo-cylindrowym: Zużycie tulei oraz pierścieni prowadzi do utraty szczelności cylindra, co objawia się spadkiem mocy, zwiększonym zużyciem oleju oraz dymieniem.
- Awarie układu korbowo-tłokowego: Zużycie panewek prowadzi do zwiększenia luzów i pogorszenia smarowania, co przyspiesza degradację wału korbowego, objawiając się spadkiem ciśnienia oleju, stukami oraz wzrostem oporów pracy.
- Nieszczelności uszczelek: Materiały uszczelniające tracą elastyczność, co prowadzi do wycieków oleju, płynu chłodzącego lub spadku kompresji, wpływając na stabilność pracy jednostki napędowej.
- Problemy z głowicą silnika: Zużycie elementów głowicy prowadzi do pogorszenia szczelności cylindra i zaburzenia spalania, co objawia się spadkiem mocy, dymieniem oraz nierówną pracą jednostki.
Remont i dostępność części zamiennych
Części do silnika ciągnika rolniczego JUMZ są często kupowane w kontekście remontu jednostki napędowej, zarówno częściowego, jak i generalnego. Remont silnika JUMZ obejmuje wymianę elementów, które utraciły swoje właściwości robocze i nie zapewniają prawidłowej pracy jednostki, co pozwala przywrócić parametry pracy zbliżone do fabrycznych.
Obecnie w Polsce działa kilka firm, które oferują regenerację lub zamienniki do ciągnika JUMZ-6. Co ważne, większość elementów mechanicznych da się naprawić samodzielnie, co obniża koszty utrzymania. Ponadto ciągnik nie wymaga zaawansowanej diagnostyki, więc można go serwisować bez specjalistycznego sprzętu. Wielu użytkowników kontynuuje jego eksploatację na własną odpowiedzialność, ceniąc prostotę i niskie koszty eksploatacji.
Ceny ciągnika JUMZ-6 na rynku wtórnym pozostają bardzo zróżnicowane. Najtańsze egzemplarze w wersjach podstawowych można znaleźć już od 6-8 tys. zł, jednak często wymagają one napraw. Ciągniki w dobrym stanie technicznym, po regeneracji lub z dodatkami, osiągają ceny powyżej 20 tys. zł. Oferty obejmują różne wersje modelowe - od JUMZ-6M po JUMZ-6AM z kabiną i instalacją hydrauliczną.
