W tym artykule przedstawiamy szczegółowe omówienie problemów z układem hydraulicznym i sterowaniem jazdą w ładowarce teleskopowej Bobcat 463, bazując na doświadczeniach użytkowników forum. Skupimy się na diagnozie i potencjalnych rozwiązaniach, od prostych kontroli po bardziej złożone naprawy.
Objawy problemów z łyżką i sterowaniem jazdą
Wielu użytkowników Bobcat 463 zgłasza podobne problemy, które manifestują się w następujący sposób:
- Maszyna przestaje reagować na pedały sterowania łyżką.
- Działa tylko funkcja wysypywania z łyżki, natomiast nabieranie materiału oraz ruchy góra-dół są niemożliwe.
- Po naciśnięciu pedałów słychać reakcję układu hydraulicznego (buczenie pompy), jednak łyżka pozostaje nieruchoma, z ewentualnym minimalnym ruchem (około 1 mm) podczas prób ruchu góra-dół.
- Po zamknięciu barierki kabiny i uruchomieniu silnika świecą się kontrolki, z wyjątkiem kontrolki "VALVE", która miga.
- Po poprawieniu kabli od przycisku aktywacji wszystkie kontrolki poza "VALVE" świecą prawidłowo, ale problem z łyżką nie ustępuje.
- Istnieje podejrzenie awarii zabezpieczenia, takiego jak krańcówka.
- W przypadku braku oleju w "celach" (prawdopodobnie sekcjach rozdzielacza hydraulicznego) świadczy to o szczelności pozostałych elementów układu.
- Wyświetlacz maszyny nie pokazuje żadnych kodów błędów.
Dodatkowo, pojawiają się problemy ze sterowaniem jazdą:
- Joystick od załączania jazdy działa nieprawidłowo.
- Po włączeniu jazdy do przodu i powrocie joysticka do pozycji neutralnej lub próbie jazdy do tyłu, maszyna nadal jedzie do przodu. Podobnie jest przy próbie jazdy do tyłu.
Potencjalne przyczyny i metody diagnozy
Na podstawie opisanych objawów, można wskazać kilka potencjalnych przyczyn problemów:
Układ hydrauliczny i sterowanie łyżką
- Uszkodzone cewki elektromagnetyczne: W jednym z przypadków, po wyjęciu cewki niskiego ciśnienia i podłączeniu jej bezpośrednio do akumulatora, kable się nagrzały, styki iskrzyły, a zawór się nie poruszył. Sugeruje to uszkodzenie cewki.
- Czujnik przeciążeniowy: Użytkownik podejrzewa, że problemem jest czujnik przeciążeniowy. Wskazuje, że jeśli łyżka nie jest podniesiona do samej góry, teleskop staje przy nawet niewielkim obciążeniu, a sytuacja wraca do normy dopiero po wsunięciu teleskopu lub przytrzymaniu przycisku "spadochronu". Próba połączenia na stałe kabli od tego przycisku wymaga ponownego wykonania po każdym zgaszeniu i odpaleniu maszyny, co budzi obawy o uszkodzenie elektroniki.
- Problemy z przyciskiem "spadochronu" (przyciskiem aktywacji): Mimo poprawy połączeń, problem nadal występuje. Próba obejścia lub wyłączenia czujnika przeciążeniowego jest trudna bez ryzyka uszkodzenia elektroniki.

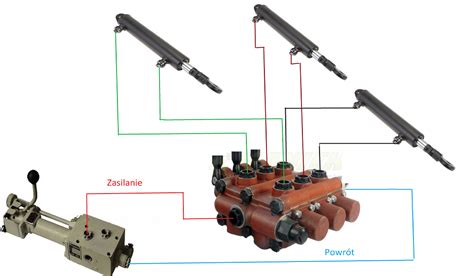

- Uszkodzone zawory lub rozdzielacz hydrauliczny: Chociaż wizualna inspekcja suwaków w rozdzielaczu nie wykazała pęknięć, problem może leżeć w ich wewnętrznym działaniu lub w samym rozdzielaczu.
- Brak reakcji na pedały: Mimo buczenia pompy, brak ruchu łyżki może wskazywać na problem z przepływem oleju do siłowników łyżki, spowodowany np. zablokowanym zaworem lub awarią samego rozdzielacza.
Sterowanie jazdą
- Awaria joysticka sterowania jazdą: Niewłaściwe działanie joysticka, objawiające się jazdą w kierunku, który nie jest aktualnie wybrany, może wskazywać na jego wewnętrzne uszkodzenie lub problem z jego połączeniem elektrycznym.
- Problemy z elektrozaworami: Skrzynia biegów jest elektrohydrauliczna, a tor zasilania elektrozaworów przechodzi przez sterownik pod deską rozdzielczą. Awaria któregoś z elektrozaworów lub problem z jego zasilaniem może powodować nieprawidłowe działanie jazdy.
- Uszkodzony sterownik: Sterownik pod deską rozdzielczą, przez który przechodzi zasilanie elektrozaworów, może być uszkodzony.
- Mechaniczne uszkodzenia w obudowie joysticka/sterowania: W podobnych przypadkach (np. w JCB) obserwowano masakryczny stan plastików wewnątrz obudowy sterowania, co może wpływać na jego działanie.
Możliwe rozwiązania i dalsze kroki
Oto kilka sugestii dotyczących dalszych kroków w celu rozwiązania problemów:
- Dokładne sprawdzenie cewek elektromagnetycznych: Należy sprawdzić wszystkie cewki odpowiedzialne za sterowanie funkcjami roboczymi i jazdą. Można to zrobić, podłączając je pojedynczo do akumulatora (z zachowaniem ostrożności) i obserwując ich reakcję.
- Diagnostyka czujnika przeciążeniowego: Jeśli istnieje podejrzenie czujnika przeciążeniowego, należy spróbować zlokalizować jego połączenia i, jeśli to możliwe, tymczasowo je odłączyć lub zewrzeć (z zachowaniem ostrożności i świadomości ryzyka uszkodzenia elektroniki), aby sprawdzić, czy problem ustąpi. Warto poszukać instrukcji serwisowej specyficznej dla modelu 463.
- Kontrola joysticka sterowania jazdą: Należy dokładnie sprawdzić połączenia elektryczne joysticka oraz jego wewnętrzne mechanizmy. Warto porównać jego działanie z opisami w instrukcji serwisowej.

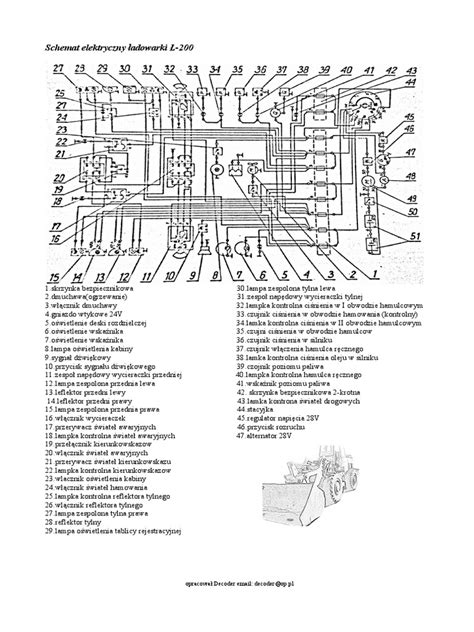

- Analiza sterownika i elektrozaworów: Należy zlokalizować sterownik pod deską rozdzielczą i, korzystając ze schematu (nawet jeśli jest w języku obcym), prześledzić tor zasilania elektrozaworów. Można sprawdzić napięcie dochodzące do elektrozaworów podczas próby aktywacji danej funkcji.
- Sprawdzenie poziomu oleju hydraulicznego: Chociaż brak oleju w niektórych sekcjach mógłby świadczyć o szczelności, należy upewnić się, że ogólny poziom oleju w zbiorniku hydraulicznym jest prawidłowy.
- Poszukiwanie części zamiennych: W przypadku stwierdzenia uszkodzenia któregoś z elementów (np. panelu sterowniczego, cewek, joysticka), konieczne może być poszukiwanie części zamiennych na rynku wtórnym lub u dystrybutorów części do maszyn Bobcat.
- Konsultacja z serwisem: W przypadku braku możliwości samodzielnego zdiagnozowania i naprawienia problemu, zaleca się skontaktowanie z autoryzowanym serwisem maszyn Bobcat.
W przypadku problemów z jazdą, podobnych do opisywanych, w maszynach JCB problemem bywała mechaniczna degradacja elementów sterujących. Warto zatem dokładnie zbadać również stan fizyczny elementów w obudowie joysticka ładowarki Bobcat.
