Brak Mocy Hydraulicznej w Koparce Bobcat E16: Diagnostyka i Rozwiązania

Maszyny budowlane marki Bobcat, takie jak minikoparki, są cenione za swoją wszechstronność i wydajność. Niestety, podobnie jak każde złożone urządzenie, mogą napotkać na problemy związane z utratą mocy lub nieprawidłowym działaniem poszczególnych układów. Poniższa analiza skupia się na problemach z brakiem mocy hydraulicznej, w szczególności w modelu Bobcat E16, bazując na doświadczeniach użytkowników oraz poradach ekspertów.

Diagnoza Utraty Mocy Hydraulicznej w Bobcat E16 - Studium Przypadku

Objawy Zgłaszane przez Użytkownika

Od pewnego czasu zauważono, że maszyna Bobcat E16 osłabła podczas kopania tylnym ramieniem. Przy wysuniętym ramieniu ciężko podnieść z wykopu o głębokości około 2 metrów pełną łyżkę. Ta sama sytuacja występuje przy nabieraniu materiału przodem. Gdy operator chce wyciągnąć pełną łyżkę przy optymalnych obrotach, silnik najzwyczajniej się dławi, co objawia się typowym dźwiękiem "buu". Zwiększenie obrotów niewiele pomaga; maszyna wyciąga łyżkę, ale silnik nadal jest dławiony. Dodatkowo, maszyna czasami ma problem z paleniem; jeśli już odpali, przez jakiś czas kopci, po chwili przestaje. Zauważono również, że pompa paliwa delikatnie cieknie na łączeniu z korpusem pompy i silnika, gdzie co jakiś czas spada kropelka.

Początkowe Działania i Obserwacje

Użytkownik wymieniał filtry hydrauliczne, ale już jakiś czas temu. Próbował przepinać wąż od łamania ramienia z tym od podnoszenia głównego, aby sprawdzić, czy problem leży w konkretnym obwodzie hydraulicznym. Stwierdzono, że siłownik podnoszenia nie posiada zamka.

Opinie Ekspertów i Dalsza Diagnostyka

Eksperci wskazują, że jeśli nie jest to łyżka od dużej gąsienicówki, to powinna ona podnosić na maksymalnym wysięgu bez problemu. Zwracają uwagę, że gdyby pompa hydrauliczna się kończyła, problemem byłoby podniesienie łyżki, ale silnik utrzymywałby obroty. Z tego powodu sugeruje się, aby szukać przyczyn po stronie układu zasilania silnika.

Zaleca się rozpoczęcie od pomiaru ciśnień w układzie hydraulicznym, a w pierwszej kolejności sprawdzenie prawidłowego ustawienia ciśnienia na głównym zaworze przeciążeniowym (MRV) w przednim rozdzielaczu. Objawy dławienia silnika mogą wskazywać albo na problem z mocą silnika (który może mieć wiele przyczyn), albo na zbyt wysokie ciśnienie w układzie hydraulicznym. Wyeliminowanie problemu z ciśnieniem jest często prostsze i pozwala skupić się na diagnozowaniu problemu z silnikiem.

Krótkie dymienie na czarno przy odpalaniu jest uznawane za normalne. Jednakże, jeśli silnik nie dymi w czasie zaduszania, należy w pierwszej kolejności pomierzyć ciśnienia w układzie. Jeśli brakuje narzędzi do pomiaru, zaleca się sprawdzenie zasilania silnika (filtry, ewentualnie podanie paliwa z zewnętrznego źródła - "kroplówka"), ponieważ to nie generuje wysokich kosztów. Użytkownik potwierdził, że ani pompa wtryskowa, ani wtryskiwacze nie były serwisowane od momentu zakupu maszyny, co było już dawno.

Ważne jest zrozumienie, że nie ma czegoś takiego jak ciśnienia "za i przed rozdzielaczem". W stanie jałowym hydraulika działa w taki sposób, że olej przepływa przez przelew w rozdzielaczach, a ciśnienie w układzie jest niskie. Kiedy uruchamiana jest jakaś funkcja, rozdzielacz zaczyna odpowiednio podawać olej do siłownika, co powoduje wzrost ciśnienia w układzie. Przed nadmiernym wzrostem chronią układ zawory MRV (główny zawór przeciążeniowy) i ARV (zabezpieczenia poszczególnych funkcji). Jeśli zawór MRV jest źle ustawiony, ciśnienie w układzie może nadmiernie wzrosnąć w czasie aktywacji funkcji, co prowadzi do zduszenia silnika. Zbyt wysokie ciśnienie może dławić silnik dopiero, gdy funkcja osiągnie swój kres, a operator nadal będzie utrzymywał obciążenie.

Problemy z Układem Hydraulicznym w Maszynach Bobcat

Układ hydrauliczny jest sercem wielu funkcji Bobcatów, a jego awarie często prowadzą do braku siły lub całkowitego unieruchomienia maszyny.

Objawy i Diagnostyka Utraty Funkcji Hydraulicznych

• W Bobcat 753 z 1997 roku, po uruchomieniu silnika, ruchy robocze łyżki mogą nie działać. Po naciśnięciu pedałów hydraulika reaguje chwilowo, a następnie słychać syczenie, co często sugeruje problem z zaworem.
• W mini ładowarce Bobcat S130, przy załączaniu hydrauliki zewnętrznej na zimno, hydraulika załącza się normalnie i działa. Jednak po pewnym czasie pracy, po rozłączeniu hydrauliki i próbie ponownego załączenia, zapala się czerwona kontrolka z wykrzyknikiem i hydraulika nie chce się załączyć.
• W przypadku Bobcata 443, problemem bywa wolno podnoszące się i opadające ramię, mimo że zawór przelewowy jest wyregulowany na 105 bar.
• W minikoparce Bobcat E16, po obniżeniu obrotów biegu jałowego (gdzie plomba na śrubie regulującej obroty na pompie była zerwana), funkcja zamykania łyżki oraz siłownik wysięgu ramienia duszą silnik, a jazda zamula.
• Gdy maszyna odpala, a z funkcji hydrauliki działają tylko lemiesz przed gąsienicami oraz obrót kabiny (ruch lewo-prawo na lewym joysticku), ale ruchy ramienia są bez werwy, świadczy to o poważnej utracie mocy. Siłowniki mogą ruszać się dosłownie 2 cm.

Potencjalne Przyczyny i Rozwiązania Problemów Hydraulicznych

Awaria pompy hydraulicznej

Podejrzenia niemal zawsze padają na pompę hydrauliczną, choć często okazuje się, że przyczyna leży zupełnie gdzie indziej. Niskie ciśnienie może wskazywać na awarię którejś z sekcji pompy. Nowa pompa dobrej jakości to koszt około 2500 zł. W przypadku, gdy pompa hydrauliczna nie tłoczy cieczy, może to świadczyć o uszkodzeniach w pompie, uszkodzeniu sprzęgła czy o problemach z olejem lub filtrami. W sytuacji, gdy pompa tłoczy olej, ale o zbyt niskim ciśnieniu, często wina leży po stronie niedrożnego filtra wysokociśnieniowego lub zaworu maksymalnego. Zwiększony poziom hałasu i drgań wskazuje zazwyczaj, że pompa hydrauliczna pracowała z maksymalną wydajnością przez dłuższy czas i nie była serwisowana pod kątem zużycia.

Problemy z rozdzielaczem i zaworami

Utrata działania sterowania kierunkiem ruchu to objaw sugerujący, że doszło do awarii rozdzielacza. Element ten mógł się zawiesić lub mogło dojść do pęknięcia sprężyny. W grę wchodzi także niesprawny elektromagnes. Zmiana wszystkich uszczelnień w elektrozaworach oraz w zaworach przelewowych obok silnika jest często pierwszym krokiem w diagnostyce. Niekiedy elektrozawory są sprawne, ale maszyna nie reaguje na manewry korygujące na zaworze przelewowym. Specjaliści wskazują, że przywrócenie maszynie pełnej sprawności wymagało niekiedy tylko wyczyszczenia zaworu. W minikoparce Bobcat X220, gdzie jedna gąsienica jest bardzo słaba, a kopanie powolne, mimo sprawnej pompy, podejrzewa się rozdzielacz lub hydromotor.

Niskie ciśnienie w układzie

Prawdopodobnie najczęstszym objawem usterki jest spadek ciśnienia w układzie. Po odkręceniu przewodów idących do siłownika na rozdzielaczu, ciśnienie może być znikome. Wartość ciśnienia nie większa niż 10 barów przy zamienionej kolejności podłączenia przewodów przy elektrozaworach sugeruje poważną awarię. Niska temperatura płynu hydraulicznego może wskazywać, że płyn przepływa przez pompę zbyt szybko, np. z powodu uszkodzonego zaworu, który wymaga wymiany.

Problemy z zasilaniem elektrycznym

Brak zasilania elektrozaworów może skutkować słabymi ruchami ramienia. Podanie zasilania 12V może przywrócić ruchy, jednak bez pełnej siły. Luzująca się kostka od elektrozaworów również może powodować słabą reakcję na joystickach. W minikoparce Bobcat E16 (2014r.) zauważono nagłą utratę funkcji, a po sprawdzeniu pompy i przekaźników wykryto brak napięcia na dwóch cewkach z tyłu obok pompy przy rozdzielaczu.

Zanieczyszczenie układu i powietrze

Najczęstszą przyczyną awarii pompy hydraulicznej jest zanieczyszczenie, które powoduje nieprawidłowe działanie części pompy i jej zużycie. Ciecz w układzie znajduje się pod ogromnym ciśnieniem, co może powodować zawieszanie się w niej cząstek zanieczyszczeń. Inną przyczyną awarii pomp jest nieprawidłowa instalacja elementów lub brak konserwacji. Kolejną przyczyną awarii pomp hydraulicznych jest powietrze uwięzione w ich wnętrzu na skutek niewłaściwej procedury zalewania przed rozpoczęciem pracy.

Wycieki i poziom oleju

Warto zwrócić uwagę na wszelkie wycieki z układu hydraulicznego. Część operatorów je bagatelizuje, co szybko prowadzi do kosztownej usterki. Wycieki są niebezpieczne, ponieważ mogą osłabiać układy i powodować pożary, dlatego należy je zawsze sprawdzać i natychmiast naprawiać. Pompy hydrauliczne w maszynach budowlanych nie mają wbudowanych zbiorników, dlatego muszą być regularnie napełniane olejem. Jeśli tego nie zrobimy lub jeśli poziom oleju będzie zbyt niski, może to spowodować uszkodzenie pompy lub nawet doprowadzić do jej całkowitego zniszczenia.

Wpływ Układu Silnikowego na Moc Hydrauliczną

Silnik to źródło mocy dla całej maszyny. Problemy z jego pracą bezpośrednio przekładają się na siłę Bobcata, w tym na wydajność układu hydraulicznego.

Typowe Problemy Silnikowe Powodujące Spadek Mocy

• Ładowarka Bobcat z silnikiem diesla Perkins KD 103-10 może mieć bardzo ciężki rozruch na zimno, mimo sprawnego rozrządu, pierścieni, głowicy, tulei, świec żarowych i wtryskiwaczy. Przy odpalaniu może dymić na czarno, ale po rozruchu pracuje normalnie.
• W przypadku używanego Bobcata 322, silnik może gasnąć po pewnym czasie, chodzić i odpalać tylko na szybkich obrotach (na wolnych gaśnie).
• Koparka gąsienicowa Bobcat E80 może gasnąć podczas jazdy lub przy połączeniu kilku funkcji ramienia. Problemem może być elektryczne sterowanie gazem na pompie wtryskowej, gdzie zawór gaszenia nie otrzymuje zasilania podczas pracy.

Ważna zasada diagnostyki mówi, że jeśli pompa hydrauliczna byłaby zużyta, a silnik pracowałby prawidłowo, to nie zduszałoby go. Natomiast jeśli pompa jest sprawna, a silnik słaby, to będzie on dławiony pod obciążeniem hydraulicznym.

Kompleksowa Diagnostyka i Konserwacja

Znaczenie Profesjonalnej Diagnostyki

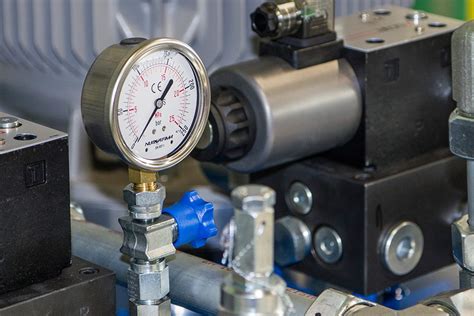

Ustalenie źródła problemu "braku siły" w Bobcatach jest możliwe wyłącznie dzięki przeprowadzeniu wnikliwych czynności serwisowych. Aby postawić trafną diagnozę, potrzeba specjalistycznej wiedzy zespołu mechaników oraz odpowiednich narzędzi, jak chociażby czujniki ciśnienia. Zwykle pierwszym krokiem jest wykonanie pomiarów ciśnienia, przecieków oraz przepływu. Ważne jest, aby popracować maszyną, podgrzać olej i sprawdzić, jak działają wszystkie ruchy na wolnych obrotach.

Zalecenia dotyczące Konserwacji

Bardzo ważne jest regularne serwisowanie maszyny budowlanej. Podczas przeprowadzania czynności konserwacyjnych szczególny akcent należy postawić na elementy układu hydraulicznego. Pamiętajmy o częstej wymianie oleju oraz filtrów, a także o niebagatelizowaniu wycieków.

Jeśli maszyna jest używana od dłuższego czasu, warto rozważyć sprawdzenie i ewentualną regenerację wtryskiwaczy oraz pompy wtryskowej. Koszt sprawdzenia tych elementów nie jest wysoki, a może wskazać na główną przyczynę problemów z mocą silnika, która bezpośrednio wpływa na wydajność układu hydraulicznego.

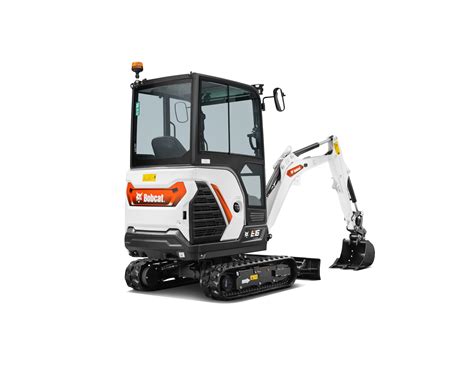

Wybrane Dane Techniczne Koparki Bobcat E16

Koparka Bobcat E16 jest wyposażona w 3-cylindrowy silnik Kubota D722 o mocy 9,9 kW. Poniżej przedstawiono podstawowe dane techniczne modelu E16:
