Brak Hydrauliki w Koparce JCB: Przyczyny i Rozwiązania

Problem niedziałającej lub osłabionej hydrauliki w koparkach JCB jest częstym wyzwaniem, z którym borykają się operatorzy i mechanicy. Zrozumienie potencjalnych przyczyn oraz metody diagnostyki i naprawy jest kluczowe dla zapewnienia ciągłości pracy maszyny. W niniejszym artykule przyjrzymy się najczęściej występującym problemom, ich objawom oraz sposobom ich rozwiązania.

Najczęstsze Objawy Problemów z Hydrauliką

Utrata mocy hydraulicznej może objawiać się na wiele sposobów, od braku reakcji na ruchy manipulatorów po ogólne osłabienie funkcji roboczych. Typowe symptomy obejmują:

• Brak reakcji na ruchy joysticków lub manipulatorów (np. prawy joystick nie steruje ramieniem, łyżką ani wysięgnikiem).
• Osłabienie siły hydraulicznej - maszyna podnosi ramię lub łyżkę z trudem, wymaga wyższych obrotów silnika do wykonania czynności.
• Szarpane ruchy siłowników.
• Bzęczenie lub dziwne dźwięki dochodzące z układu hydraulicznego, zwłaszcza podczas używania hydrauliki.
• Jednoczesne problemy z różnymi funkcjami, np. ruch lewego joysticka wpływa na działanie prawego.
• Całkowita utrata funkcji hydraulicznych po nagrzaniu maszyny.
• Niskie ciśnienie w układzie, które może się wahać lub drastycznie spadać przy obciążeniu.

Potencjalne Przyczyny Awarii Hydrauliki

Przyczyn awarii hydrauliki w koparkach JCB może być wiele, od prostych problemów z poziomem płynu po skomplikowane uszkodzenia podzespołów. Warto rozważyć następujące możliwości:

Problemy z Poziomem i Stanem Oleju Hydraulicznego

Jedną z najbardziej podstawowych, a zarazem częstych przyczyn problemów jest niewystarczający poziom oleju hydraulicznego. Niski stan oleju uniemożliwia prawidłowe zasysanie płynu przez pompę hydrauliczną, co prowadzi do jej pracy "na sucho", kawitacji, przegrzewania i w konsekwencji do uszkodzenia pompy oraz innych elementów układu. Dodatkowo, olej może łapać powietrze z otoczenia (tzw. "lewe powietrze"), co prowadzi do jego pienienia się i zaburza pracę układu.

Rozwiązanie: Należy regularnie sprawdzać poziom oleju hydraulicznego w zbiorniku. W przypadku jego obniżenia, konieczne jest uzupełnienie płynu do odpowiedniego poziomu, stosując olej zalecany przez producenta (często typu HV lub HM o odpowiedniej lepkości, np. 46). Warto również zwrócić uwagę na stan oleju - jeśli jest spieniony lub zawiera zanieczyszczenia, może to sygnalizować problem z odpowietrzeniem układu lub potrzebę wymiany oleju i filtrów.

Zużycie lub Uszkodzenie Pompy Hydraulicznej

Pompa hydrauliczna jest sercem układu. Jej zużycie, uszkodzenie mechaniczne (np. pęknięcie sekcji pompy z powodu wyrobionych mocowań silnika) lub zanieczyszczenie może prowadzić do spadku ciśnienia i wydajności. Objawy to zazwyczaj ogólne osłabienie funkcji hydraulicznych, wolna praca siłowników, a nawet całkowity brak reakcji po nagrzaniu maszyny.

Rozwiązanie: W przypadku podejrzenia uszkodzenia pompy, konieczne jest przeprowadzenie pomiarów ciśnienia na jej wyjściu. Jeśli ciśnienie jest znacznie poniżej wartości nominalnych (np. 220 bar dla niektórych sekcji), pompa może wymagać regeneracji lub wymiany. Warto również sprawdzić, czy nie doszło do pęknięcia korpusu pompy, szczególnie w przypadku pomp wielosekcyjnych.

Problemy z Rozdzielaczami i Zaworami

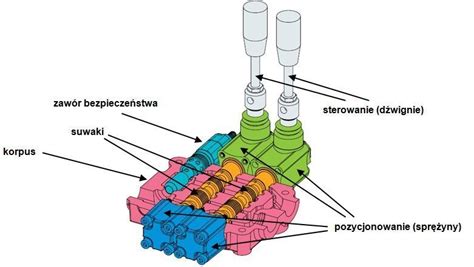

Rozdzielacz hydrauliczny kieruje przepływ oleju do poszczególnych siłowników i funkcji. Zanieczyszczenia, takie jak opiłki metalu, mogą dostać się do zaworów w rozdzielaczu lub w joystickach, powodując ich zacinanie się lub blokowanie w pozycji otwartej/zamkniętej. Może to skutkować tym, że dana funkcja nie działa lub działa nieprawidłowo, a nawet wpływa na inne funkcje.

Szczególnym przypadkiem są zawory regulujące ciśnienie pracy joysticków. Mogą one zawierać małe elementy, takie jak kulki (tzw. śruciki), które ulegają zniszczeniu i blokują działanie joysticka na konkretnej funkcji. Czasem problemem jest nieprawidłowo złożony zawór regulacji ciśnienia na joystick.

Rozwiązanie: W pierwszej kolejności należy sprawdzić, czy nie występują widoczne zanieczyszczenia w układzie. W przypadku podejrzenia problemu z rozdzielaczem lub zaworem sterującym joystickiem, może być konieczna jego regeneracja lub wymiana. Czasem wystarczy wyczyszczenie i prawidłowe złożenie zaworka regulacji ciśnienia.

Zanieczyszczone lub Uszkodzone Filtry

Filtry hydrauliczne (zarówno główny, jak i ssawny) chronią układ przed zanieczyszczeniami. Zapchany filtr ogranicza przepływ oleju, co może prowadzić do spadku ciśnienia, przegrzewania oleju i problemów z wydajnością hydrauliki. Filtr na przewodzie LS (Load Sensing) między rozdzielaczem a pompą również ma kluczowe znaczenie dla prawidłowego sterowania pompą.

Rozwiązanie: Regularna wymiana filtrów hydraulicznych zgodnie z harmonogramem przeglądów jest kluczowa. W przypadku problemów z hydrauliką, należy sprawdzić stan filtrów - jeśli są brudne lub uszkodzone, należy je wymienić. Warto również wyczyścić sitko pompy ssawnej.

Problemy z Akumulatorem Hydraulicznym

Akumulator hydrauliczny służy do magazynowania energii hydraulicznej, stabilizacji ciśnienia i amortyzacji wstrząsów. Uszkodzony lub niesprawny akumulator może powodować niestabilne ciśnienie w układzie, co objawia się wahaniami mocy i problemami z płynnością ruchów. Niektórzy użytkownicy zgłaszają, że problem z zanikającymi ruchami hydrauliki ustępował po wymianie hydroakumulatora.

Rozwiązanie: Należy sprawdzić stan i prawidłowe działanie akumulatora hydraulicznego. W przypadku stwierdzenia jego niesprawności, konieczna jest jego wymiana lub regeneracja.

Inne Potencjalne Przyczyny

• Uszkodzone przewody hydrauliczne: Nieszczelności, pęknięcia lub zgniecenia przewodów mogą powodować wycieki oleju i spadek ciśnienia.
• Zablokowane zawory przelewowe: Opiłki mogą dostać się pod zawór przelewowy, powodując jego zacięcie w pozycji otwartej lub półotwartej, co obniża ciśnienie w układzie.
• Problemy z elektroniką sterującą: W nowszych maszynach, uszkodzone cewki elektrozaworów lub problemy z modułami sterującymi mogą wpływać na działanie hydrauliki.
• Wadliwe zaprojektowanie układu: W niektórych modelach JCB, układ hydrauliczny może być wadliwie zaprojektowany, co prowadzi do problemów z jego wzbudzaniem się do pracy, zwłaszcza przy zużyciu elementów.
• Problemy ze skrzynią biegów/przekładnią: W niektórych przypadkach, problemy ze skrzynią biegów (np. uszkodzone śruby łączące koło zamachowe ze zmiennikiem momentu) mogą wpływać na działanie hydrauliki napędzanej przez te same podzespoły.
• Niewłaściwy typ oleju: Użycie oleju hydraulicznego o niewłaściwej lepkości (np. zbyt niski lub zbyt wysoki indeks lepkości, jak w przypadku użycia oleju 46 zamiast zalecanego HV46 w niektórych aplikacjach) może negatywnie wpłynąć na działanie układu, zwłaszcza w zmiennych temperaturach.

Diagnostyka i Rozwiązywanie Problemów

Skuteczna diagnostyka wymaga systematycznego podejścia:

1. Sprawdzenie poziomu i stanu oleju: To pierwszy i najprostszy krok.
2. Kontrola filtrów: Wymiana lub czyszczenie filtrów.
3. Pomiary ciśnienia: Użycie manometru do sprawdzenia ciśnienia na poszczególnych sekcjach pompy i w układzie sterowania (LS). Prawidłowe ciśnienie dla głównych sekcji roboczych często wynosi około 220 bar, a dla sekcji sterującej silnikiem (np. obrót) może być niższe.
4. Inspekcja wizualna: Poszukiwanie wycieków, uszkodzonych przewodów, oznak zużycia na elementach zewnętrznych.
5. Sprawdzenie działania poszczególnych podzespołów: Testowanie pracy joysticków, zaworów, elektrozaworów.
6. Analiza dźwięków: Nasłuchiwanie nietypowych odgłosów, które mogą wskazywać na problemy z pompą, zaworami lub kawitację.

W przypadku problemów z działaniem joysticków, często konieczne jest sprawdzenie wewnętrznych mechanizmów sterujących ciśnieniem w tych elementach. W niektórych przypadkach, problemem okazuje się być nieprawidłowo złożony zawór regulacji ciśnienia na joysticku, zawierający np. kulkę, która mogła ulec uszkodzeniu lub zablokowaniu.

Jeśli samodzielne diagnozowanie okazuje się zbyt skomplikowane, zaleca się skorzystanie z pomocy autoryzowanego serwisu JCB lub doświadczonego mechanika specjalizującego się w maszynach budowlanych. Posiadanie książki serwisowej i katalogu części może znacząco ułatwić proces naprawy.
