Diagnostyka i Rozwiązywanie Problemów z Układem Skrętu Tylnej Osi w JCB 4CX

Problemy z układem skrętu w maszynach JCB 4CX, szczególnie dotyczące tylnej osi, są dość często zgłaszane przez operatorów. Mogą one objawiać się na wiele sposobów - od całkowitego braku reakcji, przez nieprawidłowe działanie w jedną stronę, aż po samoistne zmiany trybu kierowania. Poniższa artykuł przedstawia kompleksowy przewodnik po najczęstszych objawach, metodach diagnostyki i sposobach rozwiązywania problemów z układem skrętu tylnej osi w JCB 4CX.

Typowe Objawy Awarii Układu Skrętu Tylnej Osi

Użytkownicy maszyn JCB 4CX często zgłaszają różnorodne problemy ze sterowaniem, które mogą wskazywać na usterki w układzie skrętu tylnej osi. Do najczęstszych objawów należą:

• Niewłaściwe skręcanie kół: Tylne koła nie skręcają w prawą stronę, podczas gdy przednie skręcają wolno. W drugą stronę (w lewo) zarówno przednie, jak i tylne koła skręcają poprawnie.
• "Uciekanie" tylnej osi: Przy pracy w trybie skrętu na cztery koła (4WS) i po rozgrzaniu maszyny, tylna oś samoczynnie "ucieka" w prawo, skręcając do końca.
• Problemy z jazdą na wprost: Maszyna jedzie "krabem" nawet na wprost, a w skrajnych przypadkach może całkowicie zablokować skręt kół.
• Brak synchronizacji osi: Gdy skręt jest w lewo, tył idzie do końca, a przód staje na prosto. Gdy skręt jest w prawo, przód skręca, a tył pozostaje na środku.
• Brak blokady tylnej osi w pozycji prostej: Po przełączeniu na blokadę tylnej osi, kontrolka zapala się natychmiast, a koła nie ustawiają się prosto - jedno stoi prosto, drugie jest lekko skręcone, co prowadzi do jazdy bokiem.
• Trudności ze zmianą trybów skrętu: Skręt zostaje zablokowany w jednej pozycji (np. "circle"), a przełączanie trybów nie przynosi rezultatu.
• Samoczynne blokowanie kół: Na wszystkich trzech opcjach skrętu (np. przednia skrętna, tył zablokowany), po kilku metrach tylne koła same skręcają w prawo, a po kolejnych kilku metrach przednie koła blokują się, uniemożliwiając skręt w lewo.

Podstawowe Kroki Diagnostyczne

Rozpoczynając diagnozowanie problemów ze skrętem, należy systematycznie sprawdzać poszczególne elementy układu.

Kontrola Okablowania i Złączy

• Luźne połączenia: Jedną z najczęstszych przyczyn jest luźny kabelek w gnieździe łączącym wiązkę od tablicy rozdzielczej z wiązką do akumulatora pod kabiną. Należy dokładnie sprawdzić te połączenia.
• Przetarte przewody i zwarcia: Należy ściągnąć podłogę i sprawdzić wtyczki oraz przewody, szczególnie te od tylnego czujnika, pod kątem przetarć. Mogą występować również zwarcia za bezpiecznikami.
• Bezpieczniki: Elektryk powinien sprawdzić, czy wszystkie bezpieczniki są sprawne.

Sprawdzenie Czujników Położenia Kół

Czujniki są kluczowym elementem układu sterowania skrętem, a ich uszkodzenie lub nieprawidłowe działanie często prowadzi do problemów.

• Napięcia na czujnikach: Należy sprawdzić, czy na czujnikach są odpowiednie napięcia.

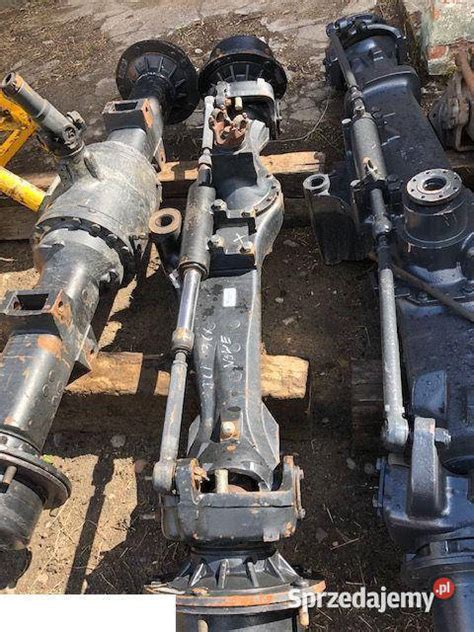

• Lokalizacja i typ: Czujnik jest zazwyczaj przykręcony pod "talerzykiem", który znajduje się między siłownikiem a drążkiem kierowniczym. Czujnik ten wychwytuje pozycję talerzyka. Starsze typy JCB 4CX (np. z 1997-98 r.) miały czujniki 3-przewodowe z kontrolką, co ułatwiało diagnostykę. Nowsze modele mogą posiadać czujniki 6-przewodowe, prawdopodobnie zbliżeniowe, wymagające innej metody sprawdzenia.
• Identyfikacja typu czujnika: Jeśli na czujnikach brakuje oznaczeń (np. NPN, PNP, NC, NO), często można je znaleźć pod peszlem, po obcięciu wtyczki (zostawiając kawałek przewodu). Często pasują czujniki typu PCID-5ZP, jeśli do czujnika zbliża się talerzyk.
• Czyszczenie: Czasami wystarczy przeczyszczenie czujników i listew pod nimi, aby przywrócić prawidłowe działanie.
• Regulacja: Upewnienie się, że czujniki są dobrze ustawione, ma kluczowe znaczenie.

Lokalizacja i Weryfikacja Sterownika (Modułu)

Sterownik (moduł) jest "mózgiem" układu kierowania.

• Lokalizacja: Niestety, często brakuje dokładnej informacji o lokalizacji sterownika w instrukcji. Zazwyczaj znajduje się on w okolicy tablicy rozdzielczej lub pod kabiną.
• Wtyczki przy module: Sprawdź wtyczki przy module pod kątem luźnych połączeń lub uszkodzeń.
• Wymiana modułu: W niektórych przypadkach próbowano wymieniać moduł sterowania skrętem, jednak nie zawsze przynosiło to oczekiwane rezultaty.

Zaawansowane Testy i Specyficzne Usterki

Pomiary Napięć na Czujnikach i Przełączniku

Dla dokładniejszej diagnostyki elektrycznej, należy wykonać następujące pomiary:

• Przewód 820 (tylny czujnik): Na przewodzie o numerze 820, odpowiadającym za tylny czujnik, napięcie powinno być obecne tylko i wyłącznie, gdy tylne koła są na wprost. Podłącz woltomierz do tego przewodu, włącz skrętną tylną oś, kręć kierownicą do oporu w obie strony (wolniej na środku) i obserwuj woltomierz. Jeśli napięcie jest obecne tylko w pozycji prostej, czujnik działa prawidłowo w tym aspekcie.
• Pomiary na przełączniku: Sprawdź napięcia na przełączniku trybów skrętu. Na wejściach powinno być napięcie wszędzie, a na wyjściach powinno się zmieniać zgodnie ze schematem po przełączeniu. Przełączenie trybu powinno nastąpić, gdy dioda czujnika nie świeci, co oznacza brak napięcia z czujnika.

Diagnostyka Czujników Zbliżeniowych (6-przewodowe)

W przypadku czujników z 6 przewodami, których zasada działania jest bardziej złożona, a brak schematu uniemożliwia proste sprawdzenie:

• Pomiary porównawcze: Jeśli masz dwa takie same czujniki (przód i tył), wykonaj pomiary porównawcze we wtyczkach czujników i wiązek.
• Testowanie poprzez przykładanie metalu: Aby "oszukać" sterownik i sprawdzić czujnik, można ustawić koła na wprost, a następnie przyłożyć kawałek metalu do czujnika. Jeśli zadziała (np. tylne koła przestaną się skręcać), oznacza to, że czujnik reaguje.
• Zamiana czujników: Jeżeli po zamianie czujników miejscami (tył/przód) funkcja skrętu ulega zmianie, jest to silna wskazówka, że jeden z czujników jest uszkodzony. Często okazuje się, że to tylny czujnik odpowiada za możliwość przełączania z trybu "kraba" i "circle" na skręt tylko przednimi kołami (przedni działa odwrotnie).
• Wymiana czujnika: Nowy, oryginalny czujnik może kosztować około 530 zł z przesyłką, zamiennik około 240 zł. Po wymianie i regulacji, układ skrętu powinien działać prawidłowo. Stary czujnik można rozebrać; nawet jeśli nie idealnie, na płytce powinny być oznaczenia mas, plusów i wyjść.

Problemy z Blokiem Zaworowym i Cewkami

Jeśli diagnostyka elektryczna nie przyniosła rozwiązania, należy zwrócić uwagę na układ hydrauliczny:

• Blok zaworowy: Jeżeli po zablokowaniu w pozycji 2WS (skręt na dwa koła) tylne koła zaczynają zostawiać ślad, blok zaworowy może przepuszczać.
• Cewki i siłownik: Należy sprawdzić i ewentualnie wymienić cewki, a także odpowietrzyć siłownik.
• Pomiar ciśnienia: Zmierz ciśnienie z prawej strony od dołu i sprawdź, czy zaworek ze sprężynką nie zaciął się.

Podsumowanie i Kluczowe Rozwiązania

Problemy z układem skrętu tylnej osi w JCB 4CX, choć często wyglądają na skomplikowane, bardzo często wynikają z prostych przyczyn. Luźne kabelki, przetarte przewody, uszkodzone czujniki położenia kół czy źle ustawione parametry to najczęstsze źródła usterek. Systematyczna diagnostyka, począwszy od sprawdzenia elektryki (napięcia, ciągłość przewodów, bezpieczniki) aż po weryfikację czujników i elementów hydraulicznych, jest kluczem do szybkiego i skutecznego rozwiązania problemu. W wielu przypadkach wymiana uszkodzonego czujnika jest ostatecznym, ale skutecznym rozwiązaniem.
