Brak wspomagania kierownicy w ciągniku: przyczyny i naprawa

Wspomaganie kierownicy to jeden z najważniejszych systemów wpływających na komfort i bezpieczeństwo jazdy, szczególnie w ciągnikach rolniczych i maszynach budowlanych. Kiedy układ ten zawodzi, kierownica staje się ciężka, co wymaga od operatora znacznie większego wysiłku przy manewrowaniu. W naszym serwisie regularnie naprawiamy usterki związane z układem wspomagania kierownicy. Niektóre przypadki wymagają jedynie prostej naprawy, inne zaś - kompleksowej wymiany podzespołów. Poniżej omówimy najczęstsze objawy niesprawnego wspomagania, przyczyny awarii w układach hydraulicznych i elektrycznych oraz proces diagnostyki i naprawy.

Jak rozpoznać problem ze wspomaganiem kierownicy?

Usterki wspomagania kierownicy objawiają się charakterystycznymi symptomami, które trudno przeoczyć. Podstawowym sygnałem jest zwiększony opór przy skręcaniu kierownicą. Nagle zauważasz, że do wykonania manewru potrzebujesz znacznie więcej siły niż zwykle. Problem może występować tylko przy niskich prędkościach - np. podczas parkowania - lub niezależnie od tego, czy pojazd stoi, czy się porusza.

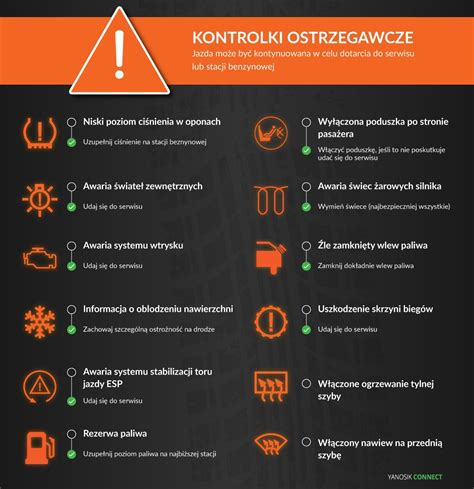

W wielu nowoczesnych pojazdach układ wspomagania monitoruje sterownik elektroniczny. Gdy pojawi się usterka, na tablicy rozdzielczej zaświeci się charakterystyczna lampka ostrzegawcza - często z ikoną kierownicy. Wspomaganie hydrauliczne potrafi generować wyraźne sygnały dźwiękowe. Charakterystyczne wycie przy skręcaniu wskazuje na zatarcie pompy - często spowodowane niedoborem płynu wspomagania. Świst to symptom, że pompa zasysa powietrze zamiast płynu. Czasami układ działa, ale nieprawidłowo - kierownica lekko szarpie przy skręcaniu albo wspomaganie włącza się i wyłącza.

Plamy oleju hydraulicznego pod maszyną to znak, że gdzieś w układzie pojawiła się nieszczelność. Może to być uszkodzony przewód, wadliwe uszczelnienie pompy albo wyciek przy listwie zębatej kierownicy. Jeśli zauważysz którykolwiek z powyższych objawów - szczególnie hałas, lampkę ostrzegawczą lub ciężką kierownicę - nie należy zwlekać z diagnostyką.

Przyczyny awarii wspomagania kierownicy

Przyczyny awarii różnią się w zależności od typu wspomagania. Pojazdy osobowe i dostawcze wyposażone są w układy hydrauliczne lub elektrohydrauliczne, natomiast nowoczesne auta i maszyny - często w elektryczne EPS. W ciągnikach rolniczych i maszynach budowlanych dominują układy hydrauliczne lub elektrohydrauliczne, a ich warunki pracy (kurz, błoto, ekstremalne temperatury) mają duży wpływ na częstotliwość występowania usterek.

Usterki w układach hydraulicznych

Hydrauliczne wspomaganie opiera się na pracy pompy napędzanej przez silnik. Układ krąży płynem pod ciśnieniem, który wspomaga obrót kierownicą. Najczęstsze przyczyny problemów to:

• Niski poziom płynu wspomagania: Jest to jedna z głównych przyczyn uszkodzeń. Gdy poziom spada poniżej minimum, pompa zaczyna zasysać powietrze i pracuje „na sucho”.
• Powietrze w układzie: Powietrze dostaje się do układu przez nieszczelne połączenia, uszkodzone przewody lub wadliwy zbiorniczek.
• Zużyty lub uszkodzony pasek napędzający pompę: Pasek może się zużyć, rozciągnąć lub obluzować. Zimą, gdy pasek jest sztywny, poślizg objawia się świszczącym dźwiękiem przy uruchomieniu. Zbyt luźny pasek powoduje poślizg i hałas. Zbyt mocno napięty - przyspiesza zużycie łożysk pompy i samego paska.
• Uszkodzone uszczelnienia: Uszczelnienia to element eksploatacyjny. Z czasem twardnieją, pękają i zaczynają przepuszczać płyn na zewnątrz lub do wnętrza pompy.
• Awarie pompy wspomagania: Pompa może ulec uszkodzeniu mechanicznie lub zatrzeć się wskutek braku płynu.
• Zapieczony mechanizm sterowania zaworem na siłowniku: W mechanizmie sterowania zaworem na siłowniku są dwa ramiona: jedno, do którego przychodzi drążek z kierownicy, i drugie, do którego przymocowany jest siłownik hydrauliczny. Między tymi ramionami powinien być niewielki luz. Jeżeli mechanizm jest zapieczony, ruch kierownicą nie powoduje obrotu ramienia górnego i sterowania zaworem na siłowniku.
• Nieprawidłowa regulacja mechanizmu: Istnieje śruba do regulacji luzu między ramionami (ta z nacięciem na płaski śrubokręt i nakrętką kontrującą). Jej nieprawidłowe ustawienie może prowadzić do braku sterowania zaworem lub nadmiernego luzu na kierownicy.
• Zanieczyszczenia w układzie: Opiłki lub inne zanieczyszczenia mogą uszkodzić pompę hydrauliczną, nawet jeśli olej przechodzi przez filtr. Zanieczyszczenia z uszkodzonych hamulców mogą szybko zniszczyć pompę.

Usterki w układach elektrycznych (EPS) i elektrohydraulicznych

W tych systemach pompę napędza silnik elektryczny zamiast paska, lub całe wspomaganie jest realizowane elektrycznie. Awaria może wynikać z:

• Przerwania zasilania silnika: Uszkodzony przewód, spalony bezpiecznik czy problem ze sterownikiem.
• Awaria czujnika momentu obrotowego: Czujnik ten odpowiada za pomiar siły, jaką kierowca przykłada do kierownicy.
• Uszkodzenia kabli elektrycznych: Korozja, przetarcia, mechaniczne uszkodzenia kabli - to częste problemy, szczególnie w starszych pojazdach.
• Awarie silnika elektrycznego: Silnik elektryczny wspomagania może ulec uszkodzeniu wskutek przeciążenia, przegrzania lub zużycia szczotek.
• Błędy w oprogramowaniu lub uszkodzony sterownik: Nieprawidłowe oprogramowanie lub uszkodzony sterownik może błędnie interpretować dane z czujników. Skutkiem bywa aktywacja zabezpieczeń termicznych, które ograniczają wydajność systemu lub całkowicie wyłączają wspomaganie.

Specyficzne problemy i diagnostyka w ciągnikach

W ciągnikach rolniczych, takich jak MF 50B czy MF 3060, często pojawiają się specyficzne problemy ze wspomaganiem. W przypadku ciężko działającej kierownicy w ciągniku Massey Ferguson 3060, użytkownicy sugerują sprawdzenie stanu pompy za pomocą manometru, czyszczenie układu hydraulicznego oraz zwrócenie uwagi na filtr w kielichu, który może wpływać na ciśnienie. Zanieczyszczenia z uszkodzonych hamulców mogą szybko zniszczyć pompę.

Problemy z regulacją i mechanizmem sterującym

Użytkownicy często zgłaszają problemy z ustawieniem siłownika po jego wymianie, zastanawiając się, jak ma być ustawione cięgno pociągające za zawór. Przy jeździe na wprost zawór jest w pozycji środkowej, przy skręcie jest sterowany cięgnem, na którym nie powinno być żadnego luzu. Delikatny ruch kierownicą już powinien go przestawiać. Przy skręcaniu kierownicą najpierw delikatny ruch wykonuje górne ramię (na kolumnie z przodu ciągnika), aby wysterować zawór, wtedy siłownik pcha ramię dolne i koła skręcają. Jeżeli coś jest nie tak, siła, którą przykładasz do koła kierownicy, przekazywana jest z ramienia górnego na dolne poprzez ten pin kontrowany nakrętką.

Jeżeli olej jest w pompie wspomagania i daje ona ciśnienie, należy sprawdzić, czy cały mechanizm sterowania zaworem na siłowniku nie jest zapieczony. Możliwe jest również, że zawór w pozycji "0" jest cały czas wciśnięty, co prowadzi do nieprawidłowej pracy. Próba zdjęcia cięgna łączącego górne ramię z zaworem (małe cięgno ze śrubą rzymską) i ręcznego wysterowania zaworu, który powinien sam ustawić się w pozycji środkowej dzięki wewnętrznej sprężynie, może pomóc w diagnostyce.

Wpływ ciśnienia i obrotów silnika

Problemy ze wspomaganiem, które pojawiają się okresowo na postoju i znikają, gdy traktor rusza, mogą wskazywać na niewystarczające ciśnienie w układzie. W czasie jazdy wspomaganie jest mniej potrzebne, ale w miejscu występują największe trudności z obrotem koła kierownicy. Należy sprawdzić ciśnienia w momencie wykonywania skrętu. Ważne jest, czy w ciągniku jest orbitrol czy wspomaganie na kolumnie, oraz czy pompa jest podwójna, czy wspomaganie jest zasilane z dzielnika strumienia. Jeśli zawór "puszcza" lub jest zła regulacja, może brakować siły. Ciśnienie do regulacji jest kluczowe; przy silniku 5 MPa, siła powinna wynosić około 15 kN.

Niektórzy użytkownicy zauważają znaczną poprawę działania wspomagania po zwiększeniu obrotów silnika do ~1300-1500. Ciśnienie na złączu pomiarowym kierowania (na płycie pompy) przy maksymalnych obrotach wydaje się być właściwe, choć manual często nie określa idealnego ciśnienia na wolnych obrotach.

Problemy z filtrami i płynami

Jeśli pompa hydrauliczna jest uszkodzona przez opiłki, mimo że olej idzie przez filtr od hydrauliki, może to wskazywać na niedostateczną filtrację lub bardzo dużą ilość zanieczyszczeń. Warto wyczyścić rozgałęzienie hydrauliki pod maską z przodu ciągnika. W przypadku problemów z wspomaganiem, które pojawia się dopiero po ponownym uruchomieniu i przegazowaniu, należy sprawdzić, czy do wspomagania nie jest używany inny płyn.

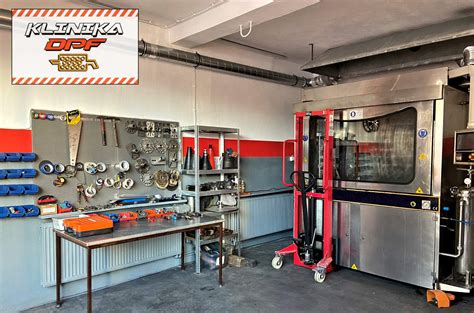

Profesjonalna diagnostyka i naprawa

Precyzyjna diagnostyka to klucz do szybkiej i skutecznej naprawy. Pierwszym krokiem jest podłączenie testera diagnostycznego, który odczytuje kody błędów zapisane w sterownikach pojazdu. Następnie analizuje się parametry pracy układu wspomagania: ciśnienie, temperaturę, sygnały z czujników. Po diagnostyce komputerowej i mechanicznej często wykonuje się test jezdny, aby zweryfikować objawy zgłoszone przez klienta.

Profesjonalna diagnostyka pozwala uniknąć kosztownych pomyłek. Zamiast wymieniać pompę „na wszelki wypadek”, precyzyjnie określa się źródło problemu.

Metody naprawy

Zakres naprawy zależy od przyczyny usterki. W niektórych przypadkach wystarczy uzupełnienie płynu i wymiana paska. Inne wymagają regeneracji pompy, a jeszcze inne - naprawy elektroniki.

• Uzupełnianie płynu i odpowietrzanie: Jeśli w układzie znalazło się powietrze, konieczne jest jego odpowietrzenie. Procedura polega na stopniowym uzupełnianiu płynu i wielokrotnym skręcaniu kierownicy od oporu do oporu, aż powietrze zostanie całkowicie wyprowadzone.
• Wymiana paska napędowego: Zużyty pasek wymienia się na nowy. Sprawdza się też napinacz automatyczny - jeśli jest zużyty, również go wymienia.
• Regeneracja lub wymiana pompy wspomagania: Gdy pompa zużywa się mechanicznie lub zatarła wskutek braku płynu, możliwa jest jej regeneracja na profesjonalnym stanowisku. Wymienia się łożyska, uszczelnienia, wały - lub montuje fabryczny zestaw naprawczy. Po regeneracji pompę testuje się pod kątem ciśnienia, wydajności i szczelności.
• Uszczelnienie układu: Jeśli wykryte zostaną nieszczelności w przewodach, złączach lub pompie, wymienia się uszkodzone elementy. Czasami wystarczy wymiana uszczelki, innym razem - całego przewodu hydraulicznego.
• Naprawa elementów elektronicznych: Uszkodzony czujnik wymienia się na nowy oryginalny lub dobrej jakości zamiennik. Uszkodzone kable naprawia się lub wymienia. Skorodowane złącza czyści się i zabezpiecza przed korozją. W razie awarii silnika elektrycznego wspomagania montuje się nowy podzespół. Jeśli diagnoza wykaże błędy w oprogramowaniu, sterownik wymaga aktualizacji firmware’u.
• Wymiana lub regeneracja orbitrola: Jeśli problemem jest orbitrol, należy rozważyć jego wymianę na nowy lub regenerację. Podmiana orbitrola na inny z prawidłowo działającego ciągnika może pomóc w diagnostyce.

Zapobieganie i konserwacja

Regularna profilaktyka znacząco wydłuża żywotność układu wspomagania i pozwala uniknąć kosztownych napraw.

• Kontrola poziomu i jakości płynu: W układach hydraulicznych poziom płynu powinien zawsze mieścić się między znacznikami MIN i MAX na zbiorniku. Należy również sprawdzać kolor i konsystencję płynu. Jeśli płyn szybko ubywa, to znak wycieku - należy jak najszybciej zlokalizować i usunąć problem.
• Sprawdzanie paska napędowego: Pasek napędowy pompy wspomagania powinien być regularnie sprawdzany pod kątem pęknięć, zużycia i napięcia. Jeśli widzisz rysy, rozczochrzenie lub słyszysz świst podczas pracy silnika - wymień pasek niezwłocznie.
• Smarowanie mechanizmów: Cały mechanizm wspomagania trzeba często smarować, aby działał długo bez problemów.
• Szybka reakcja na objawy: Jeśli zauważysz, że poziom płynu wspomagania spadł, nie kontynuuj jazdy bez uzupełnienia, gdyż pompa pracująca „na sucho” bardzo szybko ulegnie zatarciu. Nie ignoruj nietypowych dźwięków, lampki ostrzegawczej ani ciężkiej kierownicy. Wczesna diagnostyka pozwala wykryć problem, zanim doprowadzi do poważniejszego uszkodzenia.
• Regularne przeglądy serwisowe: Maszyny budowlane i ciągniki pracują w trudnych warunkach - kurz, błoto, duże wahania temperatur. Regularne przeglądy serwisowe, kontrola szczelności układów, czyszczenie filtrów hydraulicznych - to podstawa utrzymania ich w sprawności.

Najczęściej zadawane pytania

• Jakie są najczęstsze objawy awarii wspomagania?

  Najczęstsze objawy to: ciężka kierownica wymagająca dużej siły do skręcenia, lampka ostrzegawcza na desce rozdzielczej, charakterystyczne wycie lub świst podczas skręcania, a także wyciek płynu wspomagania pod pojazdem.

• Co najczęściej jest przyczyną braku wspomagania?

  Główne przyczyny to: niski poziom płynu wspomagania, poślizg lub zużycie paska wielorowkowego napędzającego pompę, uszkodzenie pompy wspomagania, powietrze w układzie hydraulicznym, a w przypadku układów elektrycznych EPS - awaria czujnika momentu obrotowego, uszkodzenie przewodów elektrycznych lub awaria silnika wspomagania.

• Czy można jeździć ciągnikiem bez wspomagania?

  Można, ale jazda bez wspomagania jest znacznie utrudniona i wymaga dużego wysiłku przy manewrowaniu. Szczególnie przy niskich prędkościach - np. podczas parkowania - kierownica jest bardzo ciężka.

• Jak mogę zapobiegać awariom wspomagania?

  Kluczowe jest regularne sprawdzanie poziomu płynu wspomagania, kontrola stanu paska napędowego, szybka reakcja na pierwsze objawy usterki oraz okresowe przeglądy serwisowe.
