Diagram Udźwigu, Piktogramy i Bezpieczeństwo w Obsłudze Wózków Widłowych

Wiedza na temat prawidłowej obsługi wózków widłowych oraz rozumienie ich oznaczeń jest kluczowa dla bezpieczeństwa i efektywności pracy. Artykuł ten skupia się na trzech fundamentalnych aspektach: diagramie udźwigu, piktogramach bezpieczeństwa oraz rozwiązaniach zwiększających bezpieczeństwo w obszarach ruchu wózków widłowych, w tym w okolicach bram i przejść.

Znaczenie Diagramu Udźwigu Wózka Widłowego

Prawidłowe odczytywanie diagramu udźwigu jest niezbędne do bezpiecznej pracy z wózkiem widłowym i stanowi podstawę uzyskania uprawnień UDT. Diagram udźwigu to informacja, przedstawiona w formie tabelki lub wykresu, znajdującego się zawsze zarówno w dokumentacji urządzenia, jak i na jego powierzchni (np. na specjalnej naklejce). Zawiera on indywidualne wyliczenia dla każdego modelu pojazdu unoszącego, informujące o udźwigu nominalnym.

Czym jest udźwig nominalny?

Udźwig nominalny stanowi określoną przez producenta maksymalną wagę ładunku, jaka może zostać uniesiona przez dany wózek widłowy na określoną wysokość. Przy obliczaniu udźwigu nominalnego należy pamiętać o zachowaniu prawidłowego, wskazanego środka ciężkości, również określonego w diagramie udźwigu wózka.

Wyznaczanie środka ciężkości ładunku

Wyznaczenie środka ciężkości ładunku nie jest trudnym zadaniem. W celu jego określenia należy długość pojedynczej widły podzielić przez dwa, gdyż tzw. "środek ciężkości ładunku" znajduje się dokładnie w połowie długości widły, odmierzanej od czoła wideł.

Jak odczytać diagram udźwigu wózka widłowego?

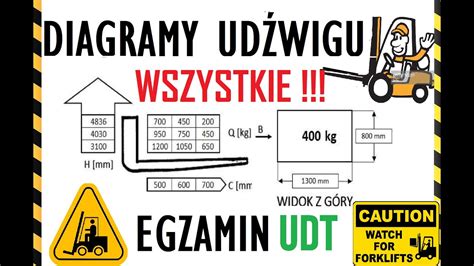

Diagram udźwigu wózka widłowego pozwala na określenie dwóch bardzo istotnych wartości z punktu widzenia operatora:

• Pierwsza to maksymalna wysokość unoszenia ładunku o konkretnej wadze. Wyznacza się ją, posiadając wiedzę dotyczącą wagi ładunku oraz środka jego ciężkości. Dzięki tym dwóm danym z łatwością można określić, jaka jest wysokość, na którą wózek może bezpiecznie unieść swój ładunek.
• Druga wartość dotyczy sytuacji odwrotnej, w której podana jest wysokość, na jaką należy unieść ładunek, oraz jego środek ciężkości, natomiast nie jest określona dopuszczalna masa ładunku.

Dlaczego umiejętne odczytywanie diagramu udźwigu jest tak istotne?

Wyobraźmy sobie sytuację, w której nadmiernie ciężki ładunek zostaje uniesiony na zbyt dużą wysokość. Wózek widłowy może wtedy utracić swoją stateczność, czyli równowagę. Następstwa mogą być opłakane w skutkach, takie jak:

• przewrócenie się wózka widłowego (co prowadzi do uszkodzenia wózka, ładunku, operatora lub innego wyposażenia magazynu);
• upadek ładunku z dużej wysokości (uszkodzenie lub całkowite zniszczenie ładunku);
• stworzenie zagrożenia zdrowia i życia dla pracowników;
• uszkodzenie masztu wózka widłowego (np. wygięcie, odkształcenie, uszkodzenie układu podnoszenia).

Z powyższych przykładów wynika, że prawidłowe odczytywanie danych z diagramu udźwigu wózka jest niezwykle ważne dla bezpieczeństwa pracy.

Przykłady odczytywania wartości z diagramu udźwigu wózka

1. Mając ładunek o masie 1300 kg i środku ciężkości 700 mm, z diagramu można odczytać, iż maksymalna wysokość, na jaką można unieść ładunek o tej masie przy użyciu danego pojazdu, to 3000 mm (3 metry).
2. Gdy regały magazynowe, na których trzeba umieścić towar, mają wysokość 2 metrów, a odległość środka ciężkości ładunku od czoła wideł wynosi 1000 mm, na podstawie diagramu można wywnioskować, iż unoszony i umieszczany na tej wysokości regale ładunek nie może mieć wagi większej niż 900 kg (zgodnie z możliwościami regału).

Diagram udźwigu wózka a egzaminy UDT

Pytania dotyczące diagramu udźwigu wózka widłowego to ważny element, pojawiający się zawsze na teoretycznym egzaminie UDT na wózki widłowe, niezależnie od tego, czy egzaminowany ubiega się o uprawnienia na wózki spalinowe czy wysokiego składowania. Brak umiejętności odczytywania danych z diagramu uniemożliwia zdanie egzaminu UDT.

Piktogramy i Oznakowanie Bezpieczeństwa na Wózkach Widłowych

Prawidłowe oznakowanie wózka widłowego to kluczowy element, który zapewnia bezpieczeństwo operatora i innych osób w pobliżu. Piktogramy znajdujące się na urządzeniu pełnią funkcję informacyjną, ostrzegawczą oraz zakazową, dlatego każda osoba obsługująca wózek musi być ich świadoma.

Rodzaje piktogramów na wózkach widłowych

Piktogramy umieszczone na wózkach widłowych mają różne funkcje:

• Diagram udźwigu - jest to jeden z kluczowych symboli, który informuje operatora o maksymalnym udźwigu wózka.
• Oznaczenia dotyczące wyposażenia ochronnego - piktogramy mogą wskazywać obowiązek noszenia odzieży ochronnej, w tym kamizelki odblaskowej, kasku, rękawic i butów ochronnych.
• Znaki ostrzegawcze i zakazowe - na wózkach widłowych znajdują się również piktogramy, które zabraniają wykonywania określonych czynności, np. przebywania pod widłami, jazdy na widłach czy używania produktów tytoniowych podczas pracy.

Znajomość piktogramów na wózkach widłowych to podstawa efektywnej i bezpiecznej pracy. Operatorzy, którzy rozumieją znaczenie tych symboli, są w stanie lepiej reagować na sytuacje awaryjne i przestrzegać zasad bezpieczeństwa. Prawidłowe zapoznanie się z oznakowaniem wózków widłowych to fundament bezpiecznej pracy w magazynie czy na placu budowy. Regularne sprawdzanie stanu oznakowania oraz przestrzeganie zasad bezpieczeństwa zmniejsza ryzyko wypadków i pozwala na bezpieczne użytkowanie wózków widłowych.

Tabliczka znamionowa

Każdy wózek widłowy powinien posiadać tabliczkę znamionową, która zawiera ważne informacje o danym sprzęcie, takie jak rok produkcji, udźwig, masa własna, czy numer fabryczny. Te informacje są niezwykle ważne dla osoby obsługującej wózek oraz planującej pracę, a przestrzeganie tych zapisów jest kluczowe dla bezpieczeństwa pracowników.

Dozór techniczny i zielona naklejka UDT

Każdy wózek widłowy musi podlegać dozorowi technicznemu zgodnie z ustawą o dozorze technicznym. Wózki nie mogą być użytkowane w magazynie, zanim nie uzyskają odpowiedniej decyzji zezwalającej na ich wykorzystanie. Zielona naklejka Urzędu Dozoru Technicznego (UDT) jest potwierdzeniem, że wózek posiada ważną decyzję i przeszedł okresowe badania techniczne. Data na naklejce informuje, do kiedy badania są ważne, co jest kluczowe dla zapobiegania wypadkom związanym z eksploatacją sprzętu.

Budowa Wózka Widłowego - Kluczowe Elementy

Znajomość budowy wózka widłowego jest równie ważna, co rozumienie jego oznaczeń. Każdy operator powinien wykazywać się umiejętnością poprawnego nazwania wszystkich elementów wózka jezdniowego. Jednolite nazewnictwo ułatwia komunikację między pracownikami i przekazywanie informacji.

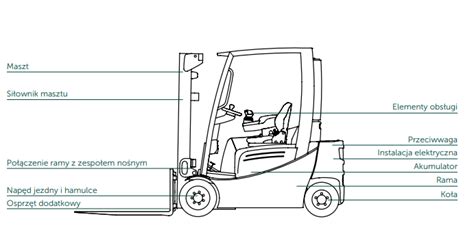

Do najważniejszych elementów wózka widłowego należą:

• Widły - ich kształt i budowa idealnie sprawdzają się przy podnoszeniu oraz transportowaniu palet. Istnieje kilka popularnych długości wideł, a także możliwość zakupu przedłużek.
• Karetka - jej głównym zadaniem jest utrzymanie przymocowanych do niej wideł oraz kraty ochronnej.
• Maszt - odpowiada za unoszenie oraz opuszczanie ładunków i ma bezpośredni wpływ na utrzymanie pozycji całego wózka. Istnieją trzy typy masztów: pojedynczy, Duplex i Triplex.
• Kierownica - jeden z niezbędnych elementów pojazdów mechanicznych.
• Rama - nazywana również “klatką bezpieczeństwa”.
• Fotel operatora - choć może wydawać się mniej istotny, zapewnia komfort i ergonomię pracy operatorom spędzającym na wózku wiele godzin.
• Przeciwwaga - przeciętny wózek spalinowy jest w stanie unieść ładunek o wadze od 1500 do nawet 8000 kg, a przeciwwaga jest kluczowa dla jego stabilności.
• Koła i opony - mają niewyobrażalny wpływ na zachowanie się pojazdu na podłożu, jego przyczepność oraz ogólną wydajność pracy.

Kontrolki w Wózkach Widłowych: Znaczenie i Reakcja

Kontrolki w wózkach widłowych to wskaźniki na panelu sterowania, które dostarczają operatorowi kluczowych informacji o stanie technicznym maszyny i potencjalnych zagrożeniach lub problemach ze sprzętem. Ich głównym celem jest umożliwienie szybkiej reakcji na pojawiające się problemy, dzięki czemu praca na wózku widłowym odbywa się bez komplikacji.

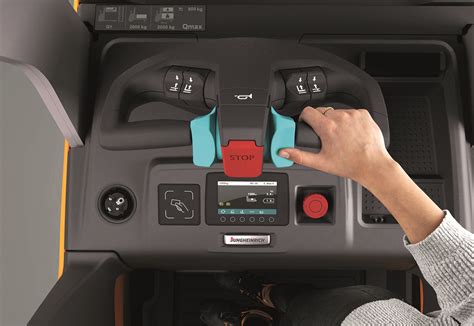

Rozmieszczenie kontrolek

Rozmieszczenie kontrolek może się różnić w zależności od modelu i producenta wózka, ale najczęściej znajdziesz je w następujących miejscach:

• Główna deska rozdzielcza.
• Wyświetlacz cyfrowy (jeśli występuje) - w nowoczesnych wózkach może to być ekran LCD z dodatkowymi informacjami, np. godzinami pracy, diagnostyką usterek czy stanem akumulatora.
• Obok dźwigni hydraulicznych - niektóre kontrolki mogą być zintegrowane z dźwigniami sterującymi unoszeniem wideł.
• Na kolumnie kierowniczej - w niektórych modelach występują tam dodatkowe wskaźniki dotyczące prędkości lub aktywowanych systemów wspomagania jazdy.
• Na panelu bocznym - w zależności od konstrukcji wózka, niektóre wskaźniki mogą być umiejscowione po lewej lub prawej stronie operatora, np. kontrolki dotyczące działania układu napędowego.

Rodzaje i znaczenie kontrolek

Kontrolki zazwyczaj wykorzystują kombinację kolorów i symboli, aby przekazać określone komunikaty. Można je podzielić na kilka grup:

1. Kontrolki alarmowe (najczęściej czerwone)

Czerwona kontrolka w wózku widłowym zawsze oznacza problem, który wymaga natychmiastowej reakcji. Ignorowanie ich może skutkować poważnymi konsekwencjami.

• Kontrolka ciśnienia oleju (symbol puszki oleju) - jeśli się świeci, może oznaczać niskie ciśnienie oleju, co grozi przegrzaniem silnika. Należy natychmiast zatrzymać wózek i sprawdzić poziom oleju.
• Kontrolka akumulatora (symbol baterii) - oznacza problem z układem ładowania (niski poziom naładowania baterii lub usterkę alternatora).
• Kontrolka hamulców (wykrzyknik w okręgu) - może sugerować niski poziom płynu hamulcowego, zużycie klocków lub problem z układem hamulcowym. Operatorzy powinni sprawdzić poziom płynu i stan klocków hamulcowych.
• Czerwona kontrolka temperatury silnika (symbol termometru zanurzonego w cieczy) - oznacza przegrzanie silnika. Należy wyłączyć silnik, pozwolić mu ostygnąć i sprawdzić poziom płynu chłodzącego.
• Kontrolka usterki skrzyni biegów (koło zębate z wykrzyknikiem) - sugeruje problem z układem przeniesienia napędu (np. płynem, przekładnią).

2. Kontrolki informacyjne (najczęściej zielone lub niebieskie)

Informują o normalnym stanie działania maszyny lub aktualnym stanie funkcji.

• Kontrolka włączonych świateł - sygnalizuje, że reflektory są włączone.
• Kontrolka hamulca postojowego - przypomina, że hamulec ręczny jest zaciągnięty.
• Kontrolka otwartych drzwi (w przypadku kabin zamkniętych) - informuje operatora o konieczności zamknięcia drzwi przed rozpoczęciem pracy.

3. Kontrolki diagnostyczne (najczęściej czerwone lub pomarańczowe)

Sygnalizują nieprawidłowości, które mogą prowadzić do pogorszenia stanu technicznego maszyny lub wymagają przeglądu/naprawy.

• Kontrolka systemu hydraulicznego - może sygnalizować problem z pompą hydrauliczną lub wyciekiem płynu.
• Kontrolka filtra powietrza - wskazuje na konieczność wymiany lub oczyszczenia filtra powietrza.
• Kontrolka świec żarowych (ikonka żółtej spirali) - może oznaczać, że świeca żarowa traci swoją wydajność lub uległa awarii, co może prowadzić do problemów z uruchomieniem silnika.

Sygnały dźwiękowe powiązane z kontrolkami

Wiele wózków widłowych emituje również sygnały dźwiękowe, które mają na celu zwrócenie uwagi operatora na konkretne zdarzenia:

• Sygnał ostrzegawczy przy cofaniu - informuje otoczenie o manewrze cofania.
• Alarm niskiego poziomu baterii - w wózkach elektrycznych często pojawia się sygnał dźwiękowy ostrzegający o niskim poziomie naładowania akumulatora.
• Alarm przegrzania silnika - jeśli temperatura silnika przekroczy dopuszczalne wartości, wózek może wydać ostrzegawczy sygnał dźwiękowy.
• Sygnał dźwiękowy przy niskim ciśnieniu oleju - pojawia się zazwyczaj w wózkach spalinowych.
• Alarm przeładowania - w niektórych nowoczesnych wózkach widłowych wózek może emitować sygnał dźwiękowy, jeśli operator przekroczy maksymalny udźwig.
• Sygnał ostrzegawczy podczas jazdy z podniesionym ładunkiem - aktywuje się, gdy operator jedzie z ładunkiem podniesionym powyżej bezpiecznego poziomu.
• Czujnik hamulca postojowego - w niektórych modelach, gdy operator zapomni zaciągnąć hamulec postojowy przy zatrzymaniu maszyny, system może wydać sygnał ostrzegawczy.
• System Obecności Operatora (OPS) - aktywowany, gdy operator wysiada z wózka przy włączonym zasilaniu lub przekręconym kluczyku.

Co należy zrobić, gdy świeci się kontrolka?

Każda świecąca się kontrolka wymaga reakcji ze strony operatora. W zależności od jej rodzaju, należy podjąć następujące kroki:

• Natychmiastowe zatrzymanie pojazdu - jeśli zapali się czerwona kontrolka, zatrzymanie pracy jest niezbędne, aby uniknąć dalszych uszkodzeń maszyny.
• Sprawdzenie stanu technicznego - operator powinien przeprowadzić wizualną kontrolę wózka, zwracając uwagę na poziomy płynów, stan przewodów hydraulicznych oraz widoczne uszkodzenia.
• Konsultacja z serwisem - w przypadku poważniejszych problemów konieczne może być wezwanie specjalisty.

Znajomość kontrolek ma kluczowe znaczenie dla bezpieczeństwa pracy, jej efektywności oraz żywotności maszyny. Regularne przeglądy techniczne oraz codzienne sprawdzanie stanu maszyny przed rozpoczęciem pracy to podstawowe czynności zapewniające dobry stan techniczny wózka. Jeśli którakolwiek z kontrolek alarmowych świeci się lub miga podczas pracy, jest to sygnał, że wózek wymaga serwisu.

Bezpieczeństwo w Strefach Ruchu Pieszych i Wózków Widłowych

Wózki widłowe to niezbędny element logistyki, ale ich obecność na terenie zakładu to także realne zagrożenie dla pieszych pracowników. Wypadki z udziałem wózków i pieszych są jednymi z najczęstszych incydentów BHP w magazynach i halach produkcyjnych. Bezpieczeństwo pieszych w strefach ruchu wózków widłowych to dziś nie tylko wymóg prawny, ale i realna potrzeba biznesowa.

Skuteczne rozwiązania dla poprawy bezpieczeństwa

Wdrożenie skutecznych rozwiązań, takich jak sygnalizacja, separacja stref ruchu i oznakowanie, nie tylko chroni ludzi, ale także minimalizuje przestoje i koszty odszkodowań, podnosząc efektywność pracy.

1. Sygnalizacja: pierwsza linia obrony

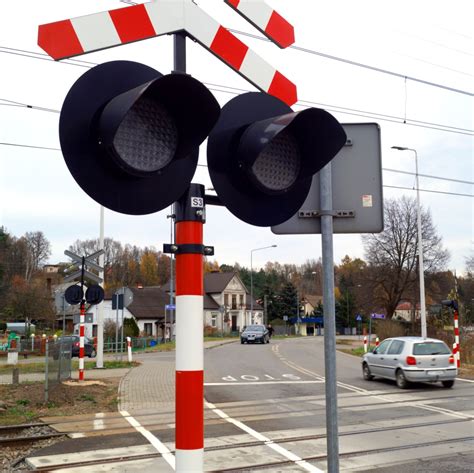

Sygnalizacja świetlna i dźwiękowa to jeden z najskuteczniejszych sposobów ostrzegania pieszych o zbliżającym się wózku. Nowoczesne systemy mogą być zintegrowane z ruchem bram, czujnikami obecności czy nawet monitoringiem, dzięki czemu pieszy otrzymuje wyraźny sygnał, zanim jeszcze pojawi się zagrożenie. Warto inwestować w rozwiązania, które nie tylko alarmują, ale też automatycznie sterują ruchem (np. zamykają bramki lub wstrzymują ruch wózków w danym obszarze na czas przejścia pieszych). Odpowiednia sygnalizacja powinna być widoczna i słyszalna nawet w hałaśliwym środowisku.

2. Separacja i oznakowanie stref ruchu: skuteczna prewencja

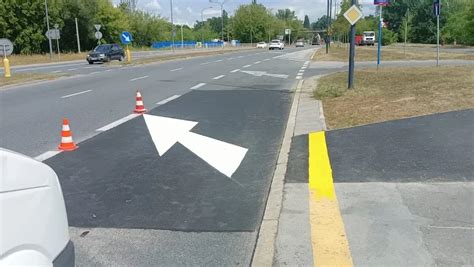

Fizyczna separacja stref pieszych i tras wózków widłowych to podstawa bezpieczeństwa. W praktyce oznacza to stosowanie barier, słupków, bramek, a także wyraźne oznakowanie poziome i pionowe. Kluczowe jest, aby strefy były intuicyjne, logiczne i nie pozwalały na przypadkowe wtargnięcie pieszego na trasę wózka. Oznakowanie powinno być trwałe, odporne na ścieranie i czytelne nawet przy słabym oświetleniu.

Dotacje na poprawę bezpieczeństwa z ZUS

O dofinansowanie z ZUS na poprawę bezpieczeństwa w strefach "pieszy vs wózek" mogą ubiegać się niemal wszystkie firmy zatrudniające pracowników. Dotacje obejmują m.in. zakup i wdrożenie:

• systemów sygnalizacji świetlnej i dźwiękowej ostrzegającej pieszych i operatorów wózków,
• barier i separatorów fizycznie rozdzielających strefy ruchu,
• oznakowania poziomego i pionowego (linie, znaki, piktogramy),
• nowoczesnych rozwiązań technologicznych (np. czujniki obecności, systemy detekcji pieszych),
• oświetlenia poprawiającego widoczność w strefach ruchu.

Inwestycje w bezpieczeństwo są nie tylko zgodne z przepisami, ale też realnie podnoszą efektywność pracy - mniej wypadków to mniej przestojów i niższe koszty.

Praktyczne porady i checklisty

• Pominięcie audytu powdrożeniowego - niezweryfikowanie skuteczności wdrożonych rozwiązań to częsty błąd.
• Weryfikacja dostawcy - wybieraj firmy z doświadczeniem w branży BHP, które oferują serwis i wsparcie powdrożeniowe, a także mogą wykazać się referencjami.
• Serwis i utrzymanie - zaplanuj regularne przeglądy systemów sygnalizacji, barier i oznakowania, ponieważ bezpieczeństwo to proces, nie jednorazowa inwestycja.

Najważniejsze przepisy dotyczące stref ruchu

Podstawą są przepisy BHP oraz rozporządzenia dotyczące organizacji pracy w magazynach i halach produkcyjnych. Pracodawca ma obowiązek zapewnić bezpieczne warunki pracy, w tym skuteczną separację ruchu pieszych i pojazdów.

• Dotacje ZUS mogą sfinansować zakup i wdrożenie systemów sygnalizacji, barier, oznakowania oraz innych rozwiązań poprawiających bezpieczeństwo w strefach ruchu.
• Cały proces pozyskania dotacji - od audytu po wdrożenie - może potrwać od kilku tygodni do kilku miesięcy.
• Audyt ryzyka jest wymagany przed złożeniem wniosku o dotację, pozwala precyzyjnie określić zagrożenia i dobrać odpowiednie rozwiązania.
• Oznakowanie poziome i pionowe powinno być regularnie odnawiane, by zachować czytelność i skuteczność.

Znajomość sprzętu, na którym pracuje się na co dzień, jest bardzo ważna, w celu zrozumienia jego właściwego funkcjonowania oraz realnej oceny jego możliwości. Odpowiednie przeszkolenie i stałe monitorowanie stanu technicznego oraz przestrzeganie zasad bezpieczeństwa są fundamentem efektywnej i bezwypadkowej pracy w magazynie.
