Brony talerzowe i inne narzędzia uprawowe: Przegląd nowości i technologii

W ostatnich miesiącach konstruktorzy narzędzi i maszyn rolniczych intensywnie pracowali nad innowacyjnymi rozwiązaniami. Na rynku pojawiły się nowe modele bron talerzowych, głęboszy oraz siewników, które mają na celu zwiększenie efektywności pracy w rolnictwie.

Brony talerzowe - kluczowe narzędzia w uprawie roli

Brony umożliwiają skuteczne spulchnianie i rozdrabnianie roli, najczęściej po orce lub zasiewie. Maszyny te mogą różnić się ciężarem i konstrukcją. Klasyfikuje się je ze względu na głębokość spulchniania roli, wyróżniając maszyny lekkie (2-5 cm), średnie (4-6 cm) i ciężkie (6-10 cm i więcej). Kluczowy jest również podział bron rolniczych na poszczególne typy o różnej konstrukcji i charakterystyce.

Rodzaje bron rolniczych

• Brona zębowa

  Najprostszym rodzajem brony jest brona zębowa. Maszyny te sprawdzają się przy płytkim spulchnianiu gleby, wyrównywaniu wierzchniej warstwy ziemi czy przykrywaniu nasion po siewie.

• Brona sprężynowa

  Posiada zespół łukowato wygiętych, płaskich sprężyn, które zakończone są małymi radełkami, co czyni ją odpowiednią do określonych zadań.

• Brona aktywna

  Kategorię tę tworzą brony, których zęby wykonują dodatkowy ruch podczas pracy. Maszyny te są niezastąpione na glebach zbitych i ciężkich, ponieważ dobrze rozdrabniają bryły ziemi, zwiększając przepuszczalność gleby. Najpopularniejszym podtypem brony aktywnej jest brona wirnikowa, nazywana też karuzelową lub zębowo-obrotową. W czasie pracy zęby maszyny, również ułożone poprzecznie, wykonują ruch obrotowy (zwykle na każdym wirniku osadzone są po dwa zęby). Warto pamiętać, że brona wirnikowa wymaga ciągnika o stosunkowo dużej sile.

• Brona talerzowa

  Do najczęściej używanych rodzajów bron rolniczych obecnie należy brona talerzowa. Maszyna wyposażona jest w zespół zębatych lub gładkich tarcz, które wklęsłym kształtem przypominają talerze umieszczone na wspólnej osi. Tarcze kroją ziemię i ją obracają. Brona talerzowa może być wykorzystywana do wstępnego przygotowania roli po zbiorach lub dokładnego spulchniania przy orce. Dobrze sprawdza się również na ścierniskach i polach z wieloma resztkami pożniwnymi oraz do podorywek czy po uprawie roślin motylkowych. Do jej najważniejszych zalet należy duża odporność na zapychanie i względnie niskie zapotrzebowanie na moc.

• Brona chwastownik (aktywator, brona kolczugowa)

  Ostatnio popularność, zwłaszcza w uprawach ekologicznych, zyskuje brona chwastownik. Maszyna wyposażona jest w ramę z zamocowanymi polami z zębami sprężynowymi, a elementy połączone są przegubowo, by mogły dostosować się do kształtów uprawy. Brona chwastownik niszczy chwasty i ogranicza ich rozwój, a także umożliwia niszczenie skorupy górnej warstwy gleby.

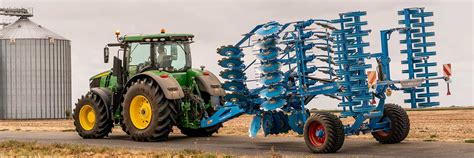

Lemken Rubin 12: Innowacyjna brona talerzowa

Rubin 12 to najnowsza kompaktowa brona talerzowa firmy Lemken. Uprawę realizują w niej rozstawione w dwóch rzędach talerze o średnicy aż 736 mm. To umożliwia zagłębianie się brony do głębokości pracy kultywatorów zębowych, czyli nawet do 20 cm. Odpowiednie wnikanie talerzy w głąb gleby jest możliwe dzięki ich nachyleniu w kierunku jazdy o 16 stopni. Nawet przy tak głębokim spulchnianiu następuje intensywne mieszanie i kruszenie gleby, co jest możliwe m.in. dzięki temu, że talerze względem gleby są ustawione pod kątem 20 stopni.

Cechy konstrukcyjne i funkcjonalność

• Każdy talerz posiada indywidualne zabezpieczenie w postaci podwójnych sprężyn.
• Symetryczny układ talerzy w każdym rzędzie pozwala pracować bez ściągania narzędzia w bok, nawet przy dużych prędkościach roboczych.
• Między sekcjami talerzy znajduje się zgrzebło, którego zadaniem jest intensywne mieszanie i kruszenie gleby. Drugie zgrzebło, umieszczone za drugim rzędem talerzy, wyrównuje glebę.
• Za sekcją talerzową mogą być montowane różnego typu wały, nawet te najcięższe, pozwalające na maksymalne zagęszczenia gruntu.
• Zawieszany Rubin 12 może być wyposażony w dodatkowe koło transportowo-kopiujące, co zapewnia większą stabilność w czasie transportu po drogach publicznych i łatwiejsze manewrowanie na uwrociach. Lemken zastosował tutaj nowy system podnoszący narzędzie bez dodatkowego urządzenia sterującego, tylko poprzez włączenie TUZ-u ciągnika i przeniesienie ciężaru wału na koło transportowo-kopiujące.

Rubin 12 dedykowany jest gospodarstwom uprawiającym kukurydzę w uprawie uproszczonej, gdzie sporym problemem jest zalegająca po zbiorze duża ilość resztek pożniwnych. Dzięki niej, w glebę można też wprowadzić większą ilość materii organicznej w sposób bardziej intensywny, a zwłaszcza bardziej równomierny. Brona oferowana jest w wersji zawieszanej o szerokości roboczej 3-4 metrów oraz w wersji półzawieszanej o szerokościach roboczych od 4 do 6 metrów. Cena katalogowa 3-metrowej brony zawieszanej wynosi około 25 tys. [PLN].

BEDNAR SWIFTERDISC XO_PROFI: Profesjonalna brona talerzowa z kompaktową ramą

SWIFTERDISC XO_PROFI to nowa linia modelowa kompaktowych bron talerzowych w portfolio BEDNAR, wyróżniająca się dużą szybkością pracy, wysoką jakością wykonania oraz doskonałą jakością pracy. Ta brona talerzowa jest idealna do łamania ścierniska po żniwach, co jest jedną z najważniejszych operacji polowych i powinno być wykonane jak najszybciej po zbiorach.

Technologie i rozwiązania w SWIFTERDISC XO_PROFI

• Talerze

  Maszyna może być wyposażona w karbowane lub agresywne talerze o średnicy 520 × 5 / 560 × 5 mm, zapewniające doskonałe cięcie, mieszanie z glebą i mieszanie resztek pożniwnych. Mała średnica talerza w połączeniu z dużą prędkością roboczą zapewnia wysoką prędkość obwodową talerzy, co prowadzi do doskonałego efektu kruszenia i mieszania sekcji talerzowej.

• Precyzyjne prowadzenie

  Modele SWIFTERDISC XO_PROFI mają sekcje talerzowe ułożone w kształcie litery X. Ta innowacyjna konstrukcja techniczna eliminuje znoszenie maszyny na boki, dzięki czemu kultywator talerzowy precyzyjnie śledzi ślady ciągnika.

• Stabilność

  Dwurzędowy układ tylnych wałów zapewnia lepszą stabilność przy dużej prędkości niż konstrukcja jednorzędowa, a także eliminuje luki w kultywatorach tarczowych z dwoma wałami w jednym rzędzie. Zintegrowana oś zapewnia równomierne rozłożenie ciężaru maszyny i eliminuje jej kołysanie.

• Oprogramowanie sterujące

  SWIFTERDISC XO_PROFI to brona talerzowa w pełni kompatybilna z ISOBUS. Oprogramowanie BEDNAR EASY CONTROL zapewnia w pełni automatyczne składanie i rozkładanie maszyny za pomocą jednego przycisku, a wszystkie parametry pracy ustawia się, wpisując wartości na terminalu.

• Spulchniacze śladów

  Maszyna może być wyposażona w unikalne spulchniacze śladów, które zapewniają doskonałe spulchnianie utwardzonej warstwy gleby.

• Kopiowanie terenu

  Agregat talerzowy SWIFTERDISC XO_PROFI wyposażony jest w dyszel hydrauliczny, zapewniający doskonałe kopiowanie terenu.

• Wyposażenie dodatkowe

  Brona talerzowa SWIFTERDISC XO_PROFI może być wyposażona z przodu w wałek Trash Cutter, idealny do cięcia resztek pożniwnych i twardych łodyg. Możliwe jest również wyposażenie w siewnik BEDNAR ALFA DRILL do wysiewu poplonów i roślin drobnonasiennych podczas podorywki, co pozwala na oszczędność czasu i paliwa.

Inne aspekty konstrukcyjne BEDNAR SWIFTERDISC XO_PROFI

• Jedna słupica na dwa talerze zapewnia wysoką przepustowość materiału, co pozwala na swobodny przepływ resztek pożniwnych (duże ilości słomy, resztki pożniwne po kukurydzy na ziarno). Większość bron talerzowych ma tylko jedną słupicę na talerz. Zamontowanie dwóch talerzy na jednym ramieniu zębie zapewnia dwa razy więcej miejsca na ochronę poprzez gumowe segmenty, które amortyzują wstrząsy powstające podczas uprawy gleby.
• Kultywator pracuje szybko i bezobsługowo, nawet w bardzo trudnych warunkach. Łożyska kulkowe ze stykiem skośnym są zamknięte przez dwie statyczne i jedną dynamiczną uszczelkę kasetową z czterema żebrami uszczelniającymi i poruszają się w solidnym metalowym korpusie. Łożyska są przymocowane do tarczy sześcioma śrubami.

Akcesoria i wyposażenie opcjonalne

BEDNAR oferuje szeroką gamę akcesoriów, aby dostosować maszynę do indywidualnych wymagań:

• Włóka Crushbar

  Sterowana hydraulicznie włóka Crushbar nadaje się szczególnie do wstępnego wyrównywania powierzchni oraz do łamania nierównej bruzdy przed sekcją talerzową. Poszczególne listwy poziomujące są wzmocnione. Dostępna jest również włóka Crushbar przed tylnymi wałami podwójnymi, służąca do wyrównania nierówności po poprzedniej sekcji roboczej.

• Przedni wałek tnący Trash Cutter

  Wałek Trash Cutter jest wyposażony w ostre krawędzie tnące o rozmieszczeniu śrubowym. Mała średnica wałka pozwala na osiągnięcie dużej prędkości obwodowej. Wał zapewnia doskonały efekt cięcia przy obróbce łodyg rzepaku, słonecznika czy międzyplonu. Dzięki temu resztki pożniwne lepiej mieszają się z glebą, co przyspiesza ich rozkład.

• Sekcja dysków Agresywnych

  Specjalnie ukształtowane dyski zapewniają lepszy efekt cięcia i mieszania. W porze suchej lepiej penetrują glebę. Dyski agresywne mają wiele krawędzi tnących na obwodzie, co ułatwia wymieszanie dużej ilości resztek pożniwnych. Ostre krawędzie skutecznie tną resztki pożniwne, a wyprofilowany kształt pozwala na wydobycie większej ilości ziemi.

• Dostępne wały

  Typ wału	Charakterystyka	Średnica
  Wał segmentowy + zgarniacze	Masywne segmenty stalowe, doskonałe zagęszczenie, kruszy grudy. Odpowiedni dla wszystkich rodzajów gleby.	530 mm
  Wał CUTPACK + skrobaki	Ciężki stalowy wał o wysokiej zdolności cięcia i doskonałym efekcie zagęszczania wtórnego. Nadaje się do ciężkich gleb.	630 mm
  Wał RUBBERPACKER + skrobaki	Solidny wał z twardej naturalnej gumy, odpowiedni do każdych warunków. Doskonały efekt wyrównywania.	590 mm
  Podwójny wał PRESSPACK	Ciężki, stalowy, podwójny wał składający się z dwóch rzędów stalowych pierścieni. Nadaje się do ciężkich gleb, zapewnia doskonały efekt kruszenia i zagęszczania.	630 mm
  Podwójny wał strunowy	Składa się z wału rurowego i listwowego o różnych średnicach. Nadaje się do uprawy średnich i lekkich gleb w suchych warunkach.	470 i 370 mm
  Wał V-Ring + skrobaki	Bardzo ciężki wał przystosowany do intensywnego kruszenia i odwrotnego zagęszczania gleby. Nadaje się do wszystkich rodzajów gleby.	630 mm
  Podwójny wał V-RING	Paker z pojedynczymi pierścieniami w kształcie litery V. Wyjątkowo niska zdolność do zaklejania, doskonały efekt samooczyszczania. Zwiększa stabilność maszyny.	630 mm
  Podwójny wał U-RING	Podwójny wał stalowy. Pierścienie są przesunięte względem siebie, co zapewnia doskonały efekt samooczyszczania. Nadaje się do pracy w wilgotnych warunkach. Zwiększa stabilność maszyny.	600 mm
  Wał rurowy	Wykonany z masywnych stalowych prętów, zapewnia dobre kruszenie, szczególnie przy wyższych prędkościach roboczych. Odpowiednia konstrukcja do gleb lekkich.	630 mm

• Sekcja siewna ALFA

  Służy do siewu międzyplonów, traw lub do nawożenia na wszystkich powierzchniach.

Dane techniczne SWIFTERDISC XO_PROFI

W firmie BEDNAR nieustannie pracuje się nad tym, aby informacje zawarte na stronie internetowej były dokładne, aktualne i użyteczne. Dążąc do ciągłego doskonalenia doświadczeń użytkowników i osiągania najlepszych wyników w rolnictwie, niektóre parametry techniczne mogą zostać ulepszone względem obecnie prezentowanych.

Pöttinger Tinecare V 12050 Master: Precyzyjna brona pieląca

Pöttinger Tinecare V 12050 Master to precyzyjna brona pieląca do mechanicznego zwalczania chwastów. Maszyna nadaje się do pracy we wszystkich konwencjonalnych uprawach - zarówno do pielęgnacji upraw prowadzonych w technologii orkowej, jak i bezorkowej. Maszyna przysypuje chwasty lub odkłada je na powierzchni, gdzie wysychają. Wczesne zastosowanie daje uprawom niezbędną przewagę nad konkurencyjnymi chwastami w wyścigu o światło, wodę i składniki odżywcze.

Cechy i funkcje

• Stabilna rama zapewnia optymalne rozłożenie ciężaru na całej szerokości roboczej, co w znacznym stopniu przyczynia się do uzyskania równej pracy.
• Brona Tinecare wyposażona jest w system sprężyn dociskających oraz duże koła kopiujące.
• W standardowym wyposażeniu brona ma 400 zębów. W razie potrzeby można zamontować jeszcze 6 dodatkowych, na przykład w przypadku pracy bez automatycznego sterowania GNSS.
• Czubki zębów mają 125 mm długości, są pośrednio sprężynowane i mają optymalną amortyzację.
• Docisk zębów można płynnie regulować hydraulicznie w zakresie od 500 do 6000 g z kabiny ciągnika i w dowolnym momencie podczas jazdy. Poza tym można dostosować kąt ustawienia zębów oraz wysokość ramy odpowiednio do warunków pracy.
• Pielnik Tinecare V 12050 Master wyposażony jest w skrętne koła kopiujące, umieszczone z tyłu maszyny, które zwiększają dokładność kopiowania nierówności pola w kierunku jazdy, a tym samym dodatkowo przyczyniają się do stabilności maszyny. Wszystkie koła kopiujące można łatwo regulować w położeniu bocznym, co pozwala na dostosowanie ich do wszystkich powszechnie stosowanych metod uprawy.
• Dodatkowo maszynę można wyposażyć w zagarniacz śladów, który zapobiega ponownemu dociskaniu wyrwanych chwastów przez tylne koła kopiujące.
• Do transportu rama składana jest na 5 części, a szerokość maszyny wynosi 2,95 m.
• Dzięki 6-belkowej konstrukcji oraz dużemu rozstawowi belek (360 mm) chwastownik umożliwia przepuszczanie stosunkowo dużych ilości materii organicznej. W razie potrzeby pola zębów można łatwo oczyścić.

Pöttinger Tinecare V 12050 Master sprawdzi się zarówno w rolnictwie ekologicznym, jak i konwencjonalnym.

Pöttinger Terradisc HT 12000: Szerokoprzestrzenna brona talerzowa

Oferta firmy Pöttinger w zakresie krótkich bron talerzowych dotychczas kończyła się na 10 m szerokości roboczej. Lukę tę ma wypełnić model Terradisc HT 12000 o szerokości 12,50 m. W tym modelu na nowo opracowano lub zmieniono wiele elementów. Zmiany zaczynają się już z przodu, przy dyszlu, który teraz jako jeden element prowadzi od zaczepu przez podwozie aż do tylnej ramy - bez mocno obciążanego kołnierza. W przeciwieństwie do mniejszych modeli, Terradisc HT 12000 jest oferowana wyłącznie z oczkami zaczepowymi o średnicy 51 mm (kat. IV) lub 71 mm. Do transportu Pöttinger nadal wykorzystuje specjalny system składania, w którym jeden siłownik ustawia całą sekcję talerzy pionowo nad podwozie, po czym oba skrzydła składają się do środka i opierają z przodu na dyszlu.

Głębosze: Diger od Farmeta

Tegoroczną nowością Farmeta jest głębosz Diger, który może pracować na głębokości od 25 do 50 cm. Elementem roboczym są w nim rozmieszczone w dwóch rzędach, w rozstawie co 425 mm, zęby z łukowo wygiętymi do przodu trzonami. Dzięki temu lepiej się zagłębiają i wywołują duże siły pionowe dociążające tylną oś ciągnika. Do zębów przymocowane są boczne noże podcinające, które zapewniają spulchnianie roli na całej szerokości roboczej.

Konstrukcja i wydajność

• Za zębami pracuje zespół talerzy wyrównujących.
• Ponieważ podczas spulchniania podglebia dochodzi do wypiętrzania się ziemi, ostatnim elementem roboczym jest podwójny wał kolczasty, który nie tylko spełnia funkcję dogniatającą, ale również rozbija bryły, dokładnie miesza i optymalnie wyrównuje powierzchnię, likwidując konieczność kolejnej uprawy.
• W głęboszu zastosowano mechaniczny lub hydropneumatyczny układ chroniący zęby przed uszkodzeniem.
• Ciekawym rozwiązaniem jest to, że w trudnych warunkach polowych, np. na terenie podmokłym, można pracować przy uniesionej jednej sekcji redlic.
• Szerokość robocza to 3 lub 4 metry. W pierwszej wersji narzędzie ma 7 zębów, w drugiej jest ich 9.
• Zapotrzebowanie mocy dla mniejszej maszyny zaczyna się od 240 KM.
• W godzinę Digerem można spulchnić od 2,4 do nawet 4,7 hektara, pod warunkiem poruszania się po polu z prędkością od 8 do 12 km/h.

Siewniki: Mandam MPS

Do tej pory Mandam zdobywał rynek kultywatorami i bronami talerzowymi. Teraz przyszedł czas na siewniki. Gliwicki producent wprowadza do oferty 3-metrowy siewnik pneumatyczny MPS, który jest nabudowywany na agregacie biernym APF. Maszynę wyposażono w zbiornik o pojemności 770 litrów, znajdujący się możliwie blisko ciągnika, co korzystnie wpływa na rozłożenie ciężaru maszyny i stabilność w czasie transportu. Jak podaje producent, możliwe jest zwiększenie pojemności skrzyni zasypowej do 990, a nawet 1200 litrów.

Mechanizm wysiewu i funkcje

• Zastosowano w nim sprawdzony zespół roboczy z mechanicznym wygarnianiem nasion ze zbiornika i pneumatycznym przemieszczaniu ich do bruzdy.
• Dozowanie odbywa się przez centralny wałek roweczkowy, za którym nasiona są porywane przez strumień powietrza wytworzony przez wentylator.
• Nasiona są przenoszone kanałem powietrznym do głowicy rozdzielacza (umieszczonej w zbiorniku), z której już poszczególnymi przewodami kierowane są do redlic - w tym przypadku 24 sztuk rozstawionych co 12,5 cm.
• Nacisk redlic na podłoże jest regulowany. W maszynie zastosowano redlice talerzowe samoczyszczące.
• Dozownik napędzany jest kołem ostrogowym w systemie Accord. Z kolei dmuchawa zasilana jest od wałka WOM ciągnika z wykorzystaniem przekładni pasowej. Napęd może być realizowany z wałka obracającego się z prędkością 540 lub 1000 obr./min.
• W standardzie maszyna ma hydraulicznie unoszone znaczniki, oświetlenie, podest do załadunku oraz zgrzebło odpowiedzialne za dokładne przykrycie nasion luźną warstwą gleby.
• Opcjonalnie producent oferuje inne typy redlic, montaż kół podporowych oraz możliwość zastosowania elektronicznego sterowania z rejestracją wysiewu. Ponadto, można zastosować wentylator napędzany hydraulicznie.
• Sam siewnik waży 855 kg, a waga agregatu to około 1100 kg.

Obecnie trwają prace nad dostosowywaniem siewnika do montażu na innych narzędziach z oferty Mandamu. Cenę zestawu (siewnik plus agregat) ustalono na ok. 65 tys. [PLN].

Rynek maszyn używanych

Podobnie jak w przypadku wielu innych maszyn rolniczych, zakup używanej brony może być bardziej opłacalnym rozwiązaniem niż nowa maszyna. Łącznie na platformie Mascus dostępnych jest około 2000 ogłoszeń bron z całej Europy, w tym ponad 150 z Polski.
