Drewniane łożyska ślizgowe w bronach talerzowych i maszynach rolniczych

Współczesna technika rolnicza kojarzy się przede wszystkim z zaawansowanymi technologiami, stalą, łożyskami tocznymi i syntetycznymi smarami. Tymczasem, gdyby młodemu mechanikowi powiedzieć, że w poważnej maszynie rolniczej pracuje… drewno, zapewne spojrzałby z niedowierzaniem. Okazuje się jednak, że drewno w technice rolniczej ma się zaskakująco dobrze i wcale nie zamierza zejść ze sceny, a jego stosowanie, zwłaszcza w postaci łożysk ślizgowych, czyli popularnych panewek, ma historię dłuższą niż niejedna fabryka maszyn.

Historia i zasada działania drewnianych panewek

Już w XIX wieku, a nawet wcześniej, drewno było naturalnym wyborem tam, gdzie metal nie dawał sobie rady. Rolnictwo idealnie pasowało do scenariusza, w którym wszechobecny kurz, pył, ziarno, nawozy i obornik stanowią największe wyzwanie dla precyzyjnych łożysk tocznych. Drewno okazało się zaskakująco odporne na takie warunki. Panewka drewniana zazwyczaj składa się z dwóch połówek (część górna i dolna) i jest dopasowana do wału, na którym pracuje. Przykładowo, oprawa górna łożyska brony talerzowej, kompatybilna z numerami porównawczymi takimi jak 1204030190, może mieć wymiary 188 mm długości, 126 mm szerokości i 60 mm wysokości. Panewka drewniana (dwie połówki) jest dedykowana do bron talerzowych i często występuje pod numerami katalogowymi 1204030080 lub 123600000.

Zalety drewna w łożyskach rolniczych

Stosowanie drewnianych panewek wynika z kilku kluczowych właściwości tego materiału, które są niezwykle cenne w trudnych warunkach pracy maszyn rolniczych:

• Odporność na zanieczyszczenia: Drewno ma zdolność absorpcji, czyli „wchłaniania” drobinek piasku i pyłu w swoją strukturę. Zamiast rysować wał, zanieczyszczenia po prostu „chowają się” w drewnie.
• Właściwości samosmarne: Niektóre gatunki drewna są naturalnie „tłuste” dzięki zawartości żywic lub olejków. Inne można dodatkowo nasycić olejem lub woskiem, co zapewnia poślizg nawet przy ograniczonym smarowaniu zewnętrznym.
• Tłumienie drgań: Drewno doskonale amortyzuje uderzenia i wibracje, co przekłada się na mniejsze obciążenia dla innych elementów maszyny i cichszą pracę.
• Niski koszt i łatwość wymiany: W przeszłości rolnik mógł awaryjnie dorobić panewkę samodzielnie, używając klocka drewna, tokarki lub nawet prostej pilarki. Dziś, mimo dostępności części zamiennych, drewniane panewki nadal pozostają ekonomicznym rozwiązaniem.

Typowe zastosowania drewnianych panewek

Drewniane panewki trafiały tam, gdzie było brudno, wolno i bezlitośnie dla mechaniki. Do najbardziej klasycznych przykładów należą:

• Wytrząsacze w kombajnach zbożowych: Współczesne i starsze serie kombajnów, np. legendarne Claas, wykorzystują panewki, często grabowe, do pracy klawiszy wytrząsaczy, które są narażone na kurz i plewy. Do dziś stosuje się drewno tam, gdzie nawet dobre łożysko sobie nie radzi.
• Przenośniki ślimakowe (żmijki): To kolejne miejsce, gdzie drewniane ułożyskowania sprawdzają się w transporcie ziarna i innych materiałów sypkich.
• Brony talerzowe: Starsze modele bron talerzowych powszechnie stosowały drewniane panewki.
• Siewniki i rozrzutniki obornika: To kolejne maszyny, w których spotykano drewniane ułożyskowania ze względu na panujące warunki pracy.

Wybór odpowiedniego gatunku drewna i współczesne rozwiązania

Nie każde drewno nadaje się na panewkę; sosna z opału raczej nie sprawdzi się w kombajnie. Liczy się przede wszystkim twardość, gęstość i odporność na ścieranie. Do najczęściej stosowanych gatunków należą:

• Grab: Uważany za najtwardsze rodzime drewno, często nazywany „żelaznym”. Doskonale sprawdza się w warunkach ciężkich i brudnych.
• Gwajak (Lignum Vitae): To legenda w świecie łożysk. Drewno tak gęste, że tonie w wodzie, pełne naturalnych olejków, co czyni je idealnym do pracy w ciężkich i wilgotnych warunkach.

Jak widać, gatunek drewna dobierano do zadania - tam, gdzie było ciężko i brudno, używano grabu; gdzie panowała wilgoć, gwajaku. Drewno nigdy nie było wybierane przypadkowo, ponieważ fizyki i praktyki nie da się oszukać. W określonych warunkach drewno nadal wygrywa z metalem.

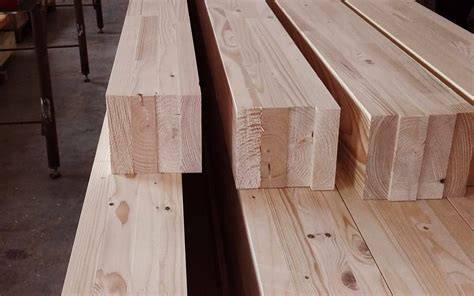

Współczesna technologia również wykorzystuje potencjał drewna. Przykładem jest lignofol - materiał drewnopochodny, sprasowany z fornirów nasączonych żywicami, który parametrami bije czyste drewno na głowę. Dzisiejsza technologia pozwala także na warstwowe klejenie drewna, co wzmacnia jego strukturę i zwiększa trwałość.

Praktyczne aspekty i wyzwania w eksploatacji

Mimo wielu zalet, stosowanie drewnianych panewek wiąże się z pewnymi wyzwaniami i praktycznymi obserwacjami, które warto wziąć pod uwagę:

• Jakość komercyjnych panewek: Dostępne na rynku panewki mogą być wykonane z drewna o zróżnicowanej jakości, niekiedy spotyka się egzemplarze klejone z kilku warstw, co może mieć wpływ na ich trwałość.
• Alternatywne materiały: Próby zastąpienia drewna tworzywami sztucznymi (np. białym tworzywem) często kończą się niepowodzeniem. Gdy tylko pył dostanie się do środka, wał może stać się bezużyteczny i nie chcieć się kręcić.
• Wymiary wałów: Przykładowa średnica wałka, czyli osi, na której pracuje panewka, może wynosić około 33x33mm.
• Problemy ze smarowaniem: Smarowanie gęstym olejem nie zawsze się sprawdza. Gdy panewki są nowe, wszystko jest w porządku, ale po pewnym czasie otwory do smarowania zarówno w panewce, jak i w obudowie mogą się zalepić drobinami drewna zmieszanymi z olejem, uniemożliwiając dopływ smaru. Przy każdej naprawie konieczne jest oczyszczanie tego kanału.
• Obciążenia: Na panewkę działają dwie główne siły: nacisk maszyny, dzięki której talerze zagłębiają się w ziemi, oraz nacisk poprzeczny (boczny) wynikający z kąta, pod jakim ustawiona jest brona. Z tego powodu panewki muszą być wykonane z odpowiednio twardego materiału. Nie zgadzamy się ze stwierdzeniem, że panewki muszą być z miękkiego materiału.

Jak się okazuje, drewno nie wychodzi z technicznej mody. Choć technika pędzi do przodu, a katalogi pełne są nowoczesnych rozwiązań, drewno wciąż ma swoje miejsce. W rolnictwie liczy się nie tylko nowoczesność, ale też odporność, prostota i zdrowy rozsądek, co sprawia, że ciche, niepozorne, ale skuteczne drewniane łożyska wciąż są cenione w wielu zastosowaniach.
