Układ hamulcowy jest jednym z najważniejszych podzespołów ciągnika rolniczego, bezpośrednio wpływającym na bezpieczeństwo jazdy. Wraz z rozwojem techniki rolniczej, układy te uległy znacznym modyfikacjom, aby sprostać wymaganiom większej masy i prędkości współczesnych maszyn.
Funkcje układu hamulcowego
W ciągniku rolniczym hamulce realizują dwie główne funkcje:
- Hamowanie zasadnicze (nożne): służy do zmniejszania prędkości lub całkowitego zatrzymania pojazdu w trakcie jazdy.
- Hamowanie postojowe (ręczne): zapewnia unieruchomienie pojazdu podczas postoju, zabezpieczając go przed samoczynnym przemieszczeniem.
Ewolucja mechanizmów hamulcowych
W starszych konstrukcjach powszechnie stosowano układy szczękowo-bębnowe. Cechowały się one jednak szeregiem wad: utrudnionym odprowadzaniem ciepła, problemami z usuwaniem pyłu z okładzin oraz wrażliwością na zaolejenie. Z tego względu zostały zastąpione przez wydajniejsze hamulce tarczowe.
Hamulce tarczowe mokre
Obecnie najpopularniejszym rozwiązaniem w nowoczesnych ciągnikach są hamulce tarczowe mokre (wielotarczowe). Proces hamowania realizowany jest poprzez dociskanie do siebie tarcz znajdujących się w obudowie wypełnionej olejem. Takie rozwiązanie zapewnia wysoką skuteczność i lepsze odprowadzanie ciepła.
Hamulce tarczowe suche
Stosowane rzadziej, charakteryzują się umieszczeniem klocków hamulcowych w zacisku. Siła docisku realizowana jest hydraulicznie poprzez ciśnienie wywierane na tłoczki hamulcowe. Spotykane są m.in. w wybranych modelach marek JCB czy Deutz Fahr.
Hydrauliczne uruchamianie hamulców

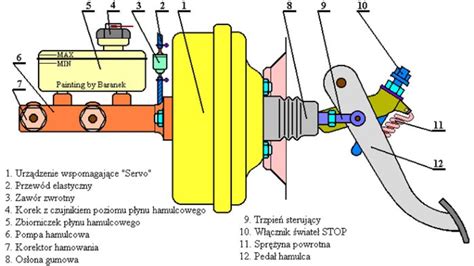

Współczesne systemy odeszły od prostych cięgien mechanicznych na rzecz hydraulicznego uruchamiania hamulców. W tym rozwiązaniu siła nacisku na pedał jest przenoszona przez płyn hydrauliczny, co pozwala na uzyskanie dużej siły hamowania przy relatywnie niewielkim wysiłku operatora.
W celu dalszego zwiększenia skuteczności stosuje się układy wspomagania, takie jak np. PowerBrake. Współpraca hamulców z systemami elektronicznymi pozwala na bardziej zaawansowane funkcje, np. zapobieganie blokowaniu kół (układ ABS) lub inteligentne sterowanie hamowaniem zestawu ciągnik-przyczepa (systemy ITBS), które chronią przed "pchaniem" ciągnika przez ciężką przyczepę.
Hamulce przyczep rolniczych
Bezpieczna eksploatacja zestawu transportowego wymaga odpowiedniego sterowania hamulcami maszyny przyczepianej:
- Hamulce hydrauliczne: popularne w średnich i mniejszych gospodarstwach.

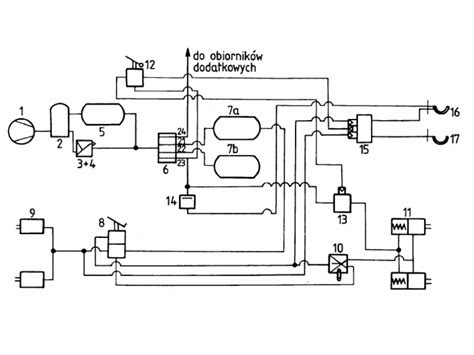

- Hamulce pneumatyczne: standard w dużych zestawach transportowych i pracy długodystansowej.
- Hamulce hydrauliczno-pneumatyczne: uniwersalne rozwiązanie pozwalające na współpracę z różnymi typami ciągników.
- Hamulce najazdowe: stosowane głównie w lekkim transporcie wewnątrz gospodarstwa.
Konserwacja i materiały eksploatacyjne
Sprawność układu zależy od regularnych przeglądów oraz stanu elementów takich jak okładziny cierne, siłowniki i przewody. Okładziny powinny być wykonane z materiałów o wysokim współczynniku tarcia oraz odporności na wysokie temperatury. Należy również pamiętać o okresowej kontroli poziomu i jakości płynu hamulcowego, który stanowi "siłę napędową" układu hydraulicznego.
