Budowa i Działanie Betoniarki: Przekładnia i Kluczowe Elementy

Betoniarka jest fundamentalnym narzędziem na każdym placu budowy, bez którego trudno wyobrazić sobie wznoszenie konstrukcji. Jej charakterystyczna sylwetka z obrotowym bębnem stała się nieodłącznym elementem krajobrazu budowlanego. Wygląd betoniarki nie jest przypadkowy; każdy element ma swoje ściśle określone zadanie, a jej konstrukcja jest bezpośrednim odzwierciedleniem funkcjonalności i efektywności.

Kluczowe Elementy Budowy Betoniarki Bębnowej

Zrozumienie anatomii betoniarki pozwala docenić inżynierię stojącą za tym, z pozoru prostym, urządzeniem. Jej konstrukcja składa się z kilku kluczowych elementów, które wspólnie zapewniają efektywne mieszanie betonu i zapraw.

Bęben Mieszający

Bęben mieszający to bez wątpienia serce każdej betoniarki. Jego charakterystyczny kształt, najczęściej kielichowy lub gruszkowy, jest kluczowy dla efektywności pracy. To właśnie w nim odbywa się cały proces mieszania cementu, piasku, żwiru i wody. Wewnątrz bębna, na jego ściankach, zamocowane są na stałe metalowe łopaty, często nazywane mieszadłami. Ich rola jest nieoceniona: podczas obrotu bębna, łopaty podnoszą składniki do góry, a następnie pozwalają im swobodnie opadać pod wpływem grawitacji, co prowadzi do ich dokładnego wymieszania. Bez odpowiednio zaprojektowanych łopat i kształtu bębna, uzyskanie jednorodnej zaprawy byłoby znacznie trudniejsze.

Pojemność bębna to kluczowy parametr. Na rynku znajdziemy modele o pojemnościach całkowitych od około 80 litrów, idealne do drobnych prac, aż po 300 litrów, przeznaczone do większych zadań. Ważne jest, aby pamiętać o różnicy między pojemnością całkowitą bębna a pojemnością zasypową, czyli ilością gotowej mieszanki, jaką można uzyskać. Na przykład, betoniarka o pojemności całkowitej 150 litrów zazwyczaj oferuje pojemność zasypową w granicach 100-120 litrów.

Rama i Podwozie

Rama, czyli podwozie betoniarki, to jej solidna, stalowa konstrukcja nośna, na której spoczywają wszystkie pozostałe elementy. Jej solidność jest absolutnie fundamentalna dla stabilności i bezpieczeństwa pracy urządzenia, zwłaszcza gdy bęben jest pełen ciężkiego materiału. Większość betoniarek bębnowych jest wyposażona w dwa koła jezdne, które znacząco ułatwiają transport urządzenia po placu budowy, zapewniając mobilność.

Silnik Napędowy

Za obrót bębna odpowiada silnik, będący prawdziwym sercem napędowym betoniarki. Na małych i średnich budowach najczęściej spotykamy silniki elektryczne. Modele jednofazowe o napięciu 230V można podłączyć do standardowego gniazdka, co czyni je uniwersalnymi i ekonomicznymi. Silniki trójfazowe (400V) są przeznaczone do bardziej wymagających zastosowań i większych maszyn, zapewniając większą moc. Silnik jest zazwyczaj umieszczony w specjalnej obudowie ochronnej, która zabezpiecza go przed pyłem, wilgocią i uszkodzeniami mechanicznymi, nieuniknionymi na budowie. W dużych betoniarkach przemysłowych, a także w miejscach bez dostępu do prądu, stosuje się również silniki spalinowe.

Mechanizm Napędowy i Przechyłu: Serce Ruchu Betoniarki

Kluczowe dla działania betoniarki są mechanizmy odpowiedzialne za obrót bębna oraz jego przechylanie. To w nich tkwi istota "przekładni betoniarki".

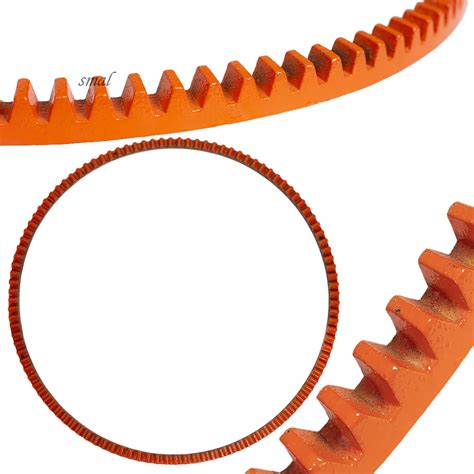

Wieniec Zębaty i Zębnik Napędowy

Obrót bębna jest możliwy dzięki sprytnemu mechanizmowi, który składa się z dwóch kluczowych elementów: wieńca zębatego i zębnika napędowego. Wieniec zębaty to duże koło zębate, które jest na stałe przymocowane do obwodu bębna mieszającego. Zębnik napędowy to znacznie mniejsze koło zębate, które jest napędzane bezpośrednio przez silnik (lub poprzez przekładnię). Kiedy silnik pracuje, zębnik obraca się i zazębia się z wieńcem, wprawiając bęben w ruch obrotowy. To proste, ale niezwykle skuteczne rozwiązanie, zapewniające niezawodne działanie.

Wieniec Żeliwny czy Kompozytowy?

Wieniec zębaty ma ogromny wpływ na trwałość i komfort pracy betoniarki. Na rynku dominują dwa typy wieńców:

• Wieniec żeliwny: Jest cięższy, bardziej masywny i zazwyczaj ciemniejszy. Charakteryzuje się wyższą trwałością i odpornością na uszkodzenia mechaniczne, choć jest głośniejszy w pracy i bardziej podatny na pęknięcia od uderzeń.
• Wieniec kompozytowy: Lżejszy, często w jaśniejszym kolorze (np. czarny plastik lub tworzywo). Jego główną zaletą jest cichsza praca i znacznie większa odporność na pęknięcia czy wygięcia, co przekłada się na dłuższą żywotność i bardziej komfortową pracę.

Wybór zależy od priorytetów: bezkompromisowej trwałości i odporności na uszkodzenia mechaniczne, czy cichej pracy i mniejszej podatności na awarie.

Mechanizm Przechyłu (Wywrotu) z Przekładnią Ślimakową

Mechanizm przechyłu, często nazywany kołem przechyłu lub kierownicą, to element, który daje pełną kontrolę nad pozycją bębna. Jest on zazwyczaj wyposażony w mechanizm zapadkowy lub dźwignię blokującą, która pozwala na zablokowanie bębna w dowolnej pozycji. Dzięki temu możemy precyzyjnie ustawić bęben do załadunku składników, a następnie, po wymieszaniu, przechylić go w celu kontrolowanego opróżnienia gotowej zaprawy lub betonu.

W wielu betoniarkach, zwłaszcza tych o większej pojemności, mechanizm wywrotu opiera się na przekładni ślimakowej. Działa ona na zasadzie wykorzystania ślimaka i ślimacznicy, co pozwala na płynne obracanie bębna i precyzyjne sterowanie kątem nachylenia. Zastosowanie przekładni ślimakowej minimalizuje wysiłek potrzebny do obsługi urządzenia, zapewniając stabilny i precyzyjny przechył. W skład mechanizmu wywrotu wchodzą m.in. wałek ślimacznicy, który odpowiada za przekazywanie ruchu obrotowego na bęben, oraz sama przekładnia ślimakowa, umożliwiająca precyzyjne ustawienie kąta nachylenia.

Instalacja i Konserwacja Mechanizmu Wywrotu

Prawidłowa instalacja i regularna konserwacja mechanizmu wywrotu są kluczowe dla jego długotrwałego i efektywnego działania.

1. Instalacja: Przygotuj miejsce pracy i narzędzia. Upewnij się, że betoniarka jest stabilna i odłączona od zasilania. Kluczowe jest zachowanie ostrożności i precyzji, aby wszystkie elementy były odpowiednio dopasowane i nie miały luzów. Montaż wałka ślimacznicy wymaga wycentrowania go w osi bębna i solidnego zamocowania za pomocą podkładek i śrub.
2. Konserwacja: Należy regularnie kontrolować stan mechanizmu, zwracając uwagę na wszelkie oznaki zużycia oraz sprawdzając dokręcenie wszystkich elementów. Kluczowe jest również regularne smarowanie mechanizmu, co zapewnia płynność działania i minimalizuje tarcie. Do smarowania najlepiej stosować oleje przekładniowe o wysokiej odporności na temperaturę oraz smary ŁT, które dobrze wnikają w łożyska.

Typy Betoniarek i Ich Zastosowanie

Choć najczęściej myślimy o klasycznej betoniarce bębnowej, rynek oferuje kilka typów maszyn, z których każda ma swoje specyficzne zastosowanie i wygląd.

Betoniarka Bębnowa (Kielichowa)

To bez wątpienia najpopularniejszy typ betoniarki, który znajdziemy na niemal każdej budowie domu jednorodzinnego czy podczas mniejszych prac remontowych. Jej charakterystyczny wygląd to przechylny bęben w kształcie kielicha lub gruszki. Załadunek i rozładunek odbywa się przez ten sam otwór, co upraszcza proces.

Betoniarka Tacowa

Jest to znacznie rzadziej spotykany typ, zwłaszcza w zastosowaniach amatorskich. Jej wygląd znacząco odbiega od klasycznej betoniarki bębnowej. Zamiast obracającego się bębna, mamy tu nieruchomą, płaską tacę (misę). Mieszanie składników odbywa się za pomocą obracających się wewnątrz tacy mieszadeł. Ten typ betoniarki jest ceniony za zdolność do produkcji mas o bardzo wysokiej jednorodności, co jest kluczowe w niektórych specjalistycznych zastosowaniach, np. przy produkcji zapraw murarskich, tynkarskich czy mas o specjalnych właściwościach.

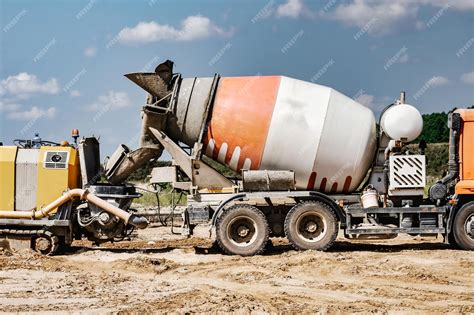

Betonowóz (Gruszka)

To specjalistyczna betoniarka zamontowana na podwoziu ciężarówki. Jej głównym zadaniem jest transport gotowej mieszanki betonowej z wytwórni bezpośrednio na plac budowy. Kluczową cechą betonowozu jest to, że jego bęben nieustannie obraca się w trakcie transportu, aby zapobiec przedwczesnemu wiązaniu betonu i utrzymać jego płynną konsystencję aż do momentu wylania na miejscu przeznaczenia.

Zasady Działania i Cykl Pracy

Zrozumienie budowy betoniarki to jedno, ale równie ważne jest pojęcie, jak poszczególne elementy współdziałają, aby zapewnić optymalną jakość mieszanki.

Proces Mieszania Wolnospadowego

Sercem procesu mieszania w betoniarce bębnowej jest obrotowy bęben. Kiedy ładujemy składniki (cement, piasek, żwir i wodę) do bębna, jego obrót i wewnętrzne łopaty rozpoczynają swoją pracę. Łopaty te są tak wyprofilowane, aby podczas ruchu bębna podnosić materiał do góry. Następnie, pod wpływem grawitacji, składniki te swobodnie opadają, mieszając się ze sobą. Ten cykliczny ruch podnoszenia i opadania, powtarzany wielokrotnie, prowadzi do dokładnego i jednorodnego wymieszania wszystkich komponentów, tworząc gotową zaprawę lub beton.

Kąt nachylenia bębna ma bezpośredni wpływ na efektywność i jakość mieszania. Odpowiednie ustawienie bębna jest kluczowe dla intensywności i dynamiki procesu. Zbyt płaski kąt może sprawić, że składniki będą się jedynie ślizgać po dnie, nie mieszając się efektywnie. Z kolei zbyt stromy kąt może powodować, że materiał będzie zbyt szybko opadał, nie dając łopatkom wystarczająco czasu na jego podniesienie i przemieszanie.

Typowy Cykl Pracy Betoniarki

1. Przygotowanie i zasyp składników: Ustawiamy bęben pod odpowiednim kątem (zazwyczaj lekko przechylony w dół), aby ułatwić wsypywanie. Następnie kolejno dodajemy składniki: najpierw część wody, potem cement, kruszywo (piasek, żwir) i resztę wody.
2. Proces mieszania: Po zasypaniu wszystkich składników, uruchamiamy silnik, a bęben zaczyna się obracać. Wewnętrzne łopatki podnoszą i opuszczają masę, intensywnie ją mieszając. Proces ten trwa zazwyczaj od kilku do kilkunastu minut.
3. Kontrola konsystencji: W trakcie mieszania można wizualnie ocenić konsystencję betonu.
4. Opróżnianie bębna: Gdy mieszanka osiągnie pożądaną jednorodność, za pomocą mechanizmu przechyłu (koła zębatego z blokadą lub dźwigni) przechylamy bęben w dół, kierując wylot w stronę taczki lub miejsca wylewania. Możliwość precyzyjnego ustawienia kąta przechyłu jest kluczowa, ponieważ pozwala na dozowanie materiału w odpowiedniej ilości i tempie.
5. Czyszczenie po pracy: Po opróżnieniu bębna, kluczowe jest jego dokładne wyczyszczenie, aby zapobiec zasychaniu resztek betonu.

Wybór i Konserwacja Betoniarki

Wybór odpowiedniej betoniarki to inwestycja, która powinna służyć przez lata. Dlatego przed podjęciem decyzji warto dokładnie przyjrzeć się kilku kluczowym elementom.

Kryteria Wyboru Betoniarki

• Stabilność ramy: Solidna, dobrze wykonana rama, najlepiej z grubych profili stalowych, gwarantuje, że betoniarka będzie stała stabilnie nawet podczas intensywnego mieszania ciężkich składników.
• Bezpieczeństwo: Zwróć uwagę, czy silnik jest odpowiednio osłonięty przed pyłem i wilgocią, a także czy wszystkie ruchome elementy, takie jak wieniec zębaty i zębnik, posiadają solidne osłony. Ważna jest również jakość instalacji elektrycznej: przewody powinny być solidne, włącznik łatwo dostępny i zabezpieczony przed przypadkowym uruchomieniem.
• Typ wieńca zębatego: Decyzja między wieńcem żeliwnym a kompozytowym powinna być podjęta w oparciu o priorytety: trwałość vs. cicha praca i odporność na pęknięcia.
• Rodzaj zasilania: Betoniarki na 230V (jednofazowe) są idealne do mniejszych prac i podłączane do standardowego gniazdka. Betoniarki na 400V (trójfazowe) są mocniejsze i przeznaczone do intensywniejszej pracy.
• Pojemność: Wybierz pojemność zasypową odpowiadającą Twoim potrzebom, pamiętając o różnicy między pojemnością całkowitą a zasypową.
• Typ mechanizmu przechylającego: Mechanizm oparty na kole wymaga większej siły, natomiast mechanizm oparty na korbie, często z przekładnią ślimakową, znacznie ułatwia pracę.

Szczegółowa inspekcja przed zakupem

Dokładnie obejrzyj betoniarkę przed zakupem, sprawdzając:

• Stan bębna: brak wgnieceń, pęknięć, nadmiernej korozji.
• Rama i podwozie: proste, niepogięte, brak śladów spawania po pęknięciach.
• Koła: stan opon i łożysk.
• Mechanizm przechyłu: płynne działanie koła zębatego/dźwigni, skuteczna blokada.
• Silnik: brak niepokojących hałasów, zgrzytów.
• Wieniec zębaty i zębatka napędowa: zęby nie powinny być starte, wyszczerbione ani pęknięte.

Pielęgnacja i Konserwacja

Długie i bezproblemowe użytkowanie betoniarki zależy w dużej mierze od odpowiedniej pielęgnacji. Zaniedbania w tym zakresie to najczęstsza przyczyna awarii i skrócenia żywotności maszyny.

• Czyszczenie bębna po każdym użyciu: Zaschnięty beton to największy wróg maszyny. Najprostszym sposobem jest wsypanie do bębna niewielkiej ilości żwiru i wody, a następnie uruchomienie betoniarki na kilka minut. Drobne kamienie skutecznie zeskrobią zaschnięte resztki. Po tym zabiegu należy wylać zawartość i dokładnie spłukać bęben czystą wodą.
• Regularne smarowanie: Jest to kluczowy element konserwacji. Smarowania wymagają przede wszystkim przekładnia (jeśli jest odkryta), wieniec zębaty, zębatka napędowa oraz łożyska (zwłaszcza te, na których osadzony jest bęben). Częstotliwość zależy od intensywności użytkowania, ale zaleca się smarowanie co najmniej raz na kilka tygodni intensywnej pracy. Do smarowania najlepiej użyć smaru grafitowego lub smaru stałego, odpornego na wodę i wysokie temperatury.

Rozwiązywanie Problemów z Mechanizmem Wywrotu

Aby skutecznie diagnozować problemy z mechanizmem wywrotu betoniarki, należy zwrócić uwagę na kilka kluczowych sygnałów. Wszelkie nietypowe dźwięki, jak stuki czy piski, mogą wskazywać na zużycie elementów lub niewłaściwe smarowanie. Należy również sprawdzić, czy bęben obraca się płynnie; opóźnienia lub zacięcia mogą sugerować problemy z wałkiem lub przekładnią.

Typowe Usterki i Działania Naprawcze

• Problemy z obracaniem bębna: Mogą być spowodowane zacięciem wałka, niewłaściwym smarowaniem lub luzami w połączeniach. Sprawdź centrowanie wałka ślimacznicy.
• Hałas wydobywający się z mechanizmu: Często wskazuje na zużycie łożysk.

W przypadku zidentyfikowania problemów, wiele usterek można rozwiązać poprzez wymianę uszkodzonych części, takich jak wałek ślimacznicy czy łożyska. Czasami wystarczy również poprawić smarowanie, co może znacząco wpłynąć na poprawę działania mechanizmu.

Przyszłość Mechanizmów Wywrotu w Betoniarkach

W miarę jak technologia rozwija się, mechanizmy wywrotu do betoniarek również przechodzą transformacje, które mogą znacząco wpłynąć na przyszłość branży budowlanej. Wprowadzenie inteligentnych systemów monitorowania pozwala na bieżąco śledzenie wydajności mechanizmu oraz wczesne wykrywanie potencjalnych usterek. Dodatkowo, rozwój technologii hydraulicznych oraz automatyzacji procesów może przynieść znaczne korzyści w zakresie wydajności i precyzji działania mechanizmu wywrotu. W przyszłości, mechanizmy te mogą być wyposażone w systemy, które automatycznie dostosowują kąt nachylenia bębna w zależności od rodzaju mieszanki betonowej i warunków pracy.
