Siłownik obrotu (swing) w maszynach JCB jest kluczowym elementem odpowiedzialnym za ruch obrotowy ramienia koparki, co jest niezbędne do efektywnego kopania i manewrowania. Prawidłowe działanie tego komponentu ma bezpośredni wpływ na wydajność i precyzję pracy maszyny. Poniższy artykuł przedstawia budowę oraz zasadę działania siłownika obrotu, a także najczęściej występujące problemy i metody ich diagnozowania.
Zasada działania siłownika obrotu
Siłownik obrotu, często nazywany również siłownikiem "swing", działa na zasadzie hydraulicznego przemieszczania ramienia. Kiedy operator inicjuje ruch obrotowy, olej hydrauliczny pod ciśnieniem jest kierowany do odpowiedniej komory siłownika, powodując jego wysunięcie lub wsunięcie, co przekłada się na obrót całego ramienia koparki. Precyzja ruchu jest regulowana przez system zaworów.
Problemy z działaniem siłownika obrotu i ich diagnoza
Wielu operatorów maszyn JCB napotyka na problemy z działaniem siłownika obrotu, co może objawiać się osłabioną siłą kopania, opadaniem ramienia lub brakiem reakcji na komendy. Poniżej przedstawiono typowe usterki i sposoby ich diagnozowania:
Opadające ramię i utrata siły
Jednym z najczęstszych problemów jest opadanie ramienia koparki lub zauważalna utrata siły podczas kopania. Użytkownicy często zastanawiają się, czy jest to kwestia zużycia maszyny, czy też awarii hydrauliki. W takim przypadku, należy szukać przyczyny w układzie hydraulicznym.
- Zawory liniowe: Często przyczyną mogą być uszkodzone zawory liniowe odpowiedzialne za podnoszenie i opuszczanie. Jeśli po ich wymianie efekt pozostaje bez zmian, problem leży gdzie indziej.
- Zaworki bezpieczeństwa (liniowe) typu B: Są to zaworki odpowiedzialne za utrzymanie ciśnienia i stabilizację ramienia. Uszkodzone o-ringi w tych zaworach mogą powodować nieszczelności i opadanie ramienia.
- Szczelność siłownika: Nawet zregenerowany siłownik nie gwarantuje 100% szczelności. Przy dużym udźwigu, wewnętrzne nieszczelności mogą powodować opadanie. Jeśli siłownik opada podczas postoju maszyny, jest to silny sygnał uszkodzenia.

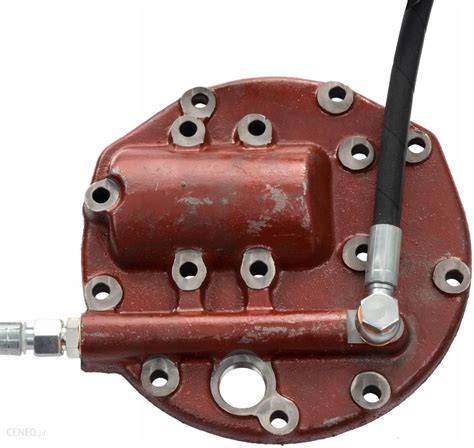

- Zużycie rozdzielacza: Zużycie elementów rozdzielacza hydraulicznego może prowadzić do nieprawidłowego przepływu oleju, co objawia się słabą reakcją ramienia lub jego całkowitym brakiem ruchu, szczególnie na zimnym oleju, kiedy płynność jest niższa.
Brak ruchu ramienia
Jeśli ramię nie porusza się w ogóle lub tylko minimalnie, nawet gdy słychać ruch oleju w rozdzielaczu, należy sprawdzić następujące elementy:
- Zawory na rozdzielaczu: Próby regulacji zaworów oznaczonych jako A, B, C, E, widocznych na schematach serwisowych, mogą pomóc w zlokalizowaniu problemu. Brak reakcji po podkręceniu konkretnego zaworu wskazuje na jego uszkodzenie lub problem w obwodzie, za który odpowiada.
- Zamiana przewodów obrotu: Prosta diagnoza polega na zamianie miejscami przewodów od obrotu. Jeśli po tej operacji efekt będzie widoczny w drugą stronę, wskazuje to na problem po stronie zasilania lub sterowania, a nie samego siłownika.
- Listwa pierwszej sekcji rozdzielacza: Należy ją wyjąć i sprawdzić pod kątem luzów, zarysowań czy innych uszkodzeń. Uszkodzenia listwy i cylindra mogą uniemożliwiać prawidłowy przepływ oleju.
Regeneracja i konserwacja siłownika obrotu
W przypadku stwierdzenia nieszczelności lub zużycia siłownika, konieczna jest jego regeneracja. Obejmuje ona wymianę uszczelnień i dokładne sprawdzenie stanu wewnętrznych elementów. Ważne jest, aby po regeneracji upewnić się, że siłownik jest w 100% szczelny, ponieważ nawet niewielkie nieszczelności mogą wpływać na jego wydajność, szczególnie pod obciążeniem.
Regularna konserwacja, w tym sprawdzanie stanu uszczelnień i ogólnej kondycji siłownika, pozwala zapobiegać poważniejszym awariom i wydłuża żywotność maszyny.
