Wywrotka MAZ 5551 to pojazd o solidnej konstrukcji, zaprojektowany do intensywnej pracy w trudnych warunkach terenowych i budowlanych. Kluczowym elementem układu napędowego, przenoszącym moment obrotowy z jednostki napędowej na skrzynię biegów, jest układ sprzęgła. Zrozumienie jego budowy jest niezbędne dla zachowania pełnej sprawności technicznej pojazdu.
Podstawowe elementy układu sprzęgła

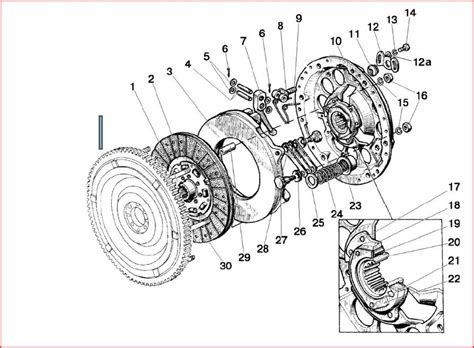

Sprzęgło w modelu MAZ 5551 to klasyczna konstrukcja jednotarczowa, sucha, sterowana mechanicznie z wspomaganiem pneumatycznym. Do głównych komponentów wchodzących w skład tego mechanizmu należą:
- Tarcza sprzęgła - wyposażona w okładziny cierne o wysokim współczynniku odporności na ścieranie.
- Docisk sprzęgła - zespół sprężyn talerzowych lub śrubowych, które zapewniają odpowiedni nacisk tarczy do koła zamachowego.
- Łożysko wyciskowe - element odpowiedzialny za rozłączanie napędu poprzez nacisk na dźwignie wyłączające.
- Koło zamachowe - stanowi powierzchnię roboczą dla tarczy sprzęgła.
Zasada działania sprzęgła
Działanie sprzęgła w wywrotce MAZ opiera się na wykorzystaniu sił tarcia. W stanie spoczynku, gdy pedał sprzęgła nie jest wciśnięty, sprężyny docisku utrzymują tarczę sprzęgła w ścisłym kontakcie z kołem zamachowym silnika. Dzięki temu moment obrotowy jest przekazywany w sposób bezpośredni na wałek sprzęgłowy skrzyni biegów.
W momencie naciśnięcia pedału sprzęgła przez kierowcę, siła jest przenoszona za pośrednictwem układu dźwigni i wspomagania pneumatycznego na łożysko wyciskowe. Łożysko to przesuwa się w stronę silnika, naciskając na sprężyny docisku. Powoduje to cofnięcie docisku, zwolnienie tarczy sprzęgła i przerwanie przepływu mocy. Pozwala to na płynną zmianę przełożeń w skrzyni biegów bez ryzyka uszkodzenia kół zębatych.
Animacja sprzęgła odśrodkowego
Eksploatacja i diagnostyka
Ze względu na specyfikę pracy wywrotki, układ sprzęgła jest narażony na duże obciążenia. Regularna konserwacja obejmuje:
| Czynność serwisowa | Cel |
|---|---|
| Kontrola skoku jałowego pedału | Zapewnienie pełnego rozłączania napędu |
| Sprawdzenie szczelności układu pneumatycznego | Utrzymanie sprawności wspomagania |
| Weryfikacja stanu okładzin tarczy | Zapobieganie poślizgowi sprzęgła |
Objawami zużycia sprzęgła w MAZ 5551 są zazwyczaj trudności z włączaniem biegów, charakterystyczne hałasy dochodzące z okolic obudowy sprzęgła lub tzw. „ślizganie się” sprzęgła, objawiające się wzrostem obrotów silnika przy braku adekwatnego przyspieszenia pojazdu.
