Wiertnica samochodowa: budowa, zasada działania i zastosowanie

W dzisiejszej erze postępu technologicznego wiertnice samochodowe stanowią kluczową technologię dla wielu branż, w tym budowlanej i geotechnicznej. Te zaawansowane urządzenia wiertnicze oferują niezrównaną wydajność i precyzję w prowadzeniu prac na różnych głębokościach i w zróżnicowanych warunkach gruntowych. Dzięki swojej mobilności i wszechstronności są one niezastąpionym narzędziem w wielu projektach inżynieryjnych i budowlanych.

Czym jest wiertnica samochodowa?

Wiertnica samochodowa to specjalistyczny zespół urządzeń mechanicznych, zamontowany na podwoziu pojazdu (zazwyczaj terenowego), służący do wykonywania otworów w skale, gruncie lub betonie. Istnieje wiele typów wiertnic samochodowych, różniących się przeznaczeniem, średnicą otworów, budową i metodami wiercenia. Ich główną zaletą jest mobilność, która pozwala na szybkie przemieszczanie się między miejscami pracy, nawet w trudnym terenie.

Budowa i kluczowe komponenty wiertnicy samochodowej

Wiertnice samochodowe, niezależnie od konkretnego modelu i przeznaczenia, składają się z kilku kluczowych komponentów, które współdziałają, aby zapewnić skuteczne i precyzyjne wiercenie. Do głównych elementów wiertnicy należą:

• Wiertło - stanowi końcówkę wiertnicy, odpowiedzialną za przecinanie gruntu i tworzenie otworu. Rozmiar wiertła to podstawowy parametr, zazwyczaj podawany w milimetrach, precyzyjnie określający średnicę otworu. Wiertła do betonu mogą wykonywać otwory od 22 mm, a ich rozmiar determinuje nie tylko średnicę otworu, ale także głębokość pracy i rodzaj materiału.
• Napęd wiercenia - może być hydrauliczny lub udarowy, dostarcza energię do ruchu obrotowego lub uderzeń wiertła. Wiertnice samochodowe często posiadają własny silnik spalinowy, zasilający cały układ hydrauliczny, co czyni je samodzielnym zespołem.
• Stelaż - mocuje wiertnicę do podwozia samochodu.
• Wciągarka - zapewnia podnoszenie i opuszczanie wiertła oraz prowadzenie wiercenia.
• Układ sterowania - umożliwia operatorowi precyzyjne sterowanie wiertnicą i monitorowanie parametrów wiercenia, takich jak prędkość obrotowa, nacisk wiercenia i głębokość. Całe sterowanie odbywa się w systemie hydraulicznym.
• System chłodzenia i przekładnia - elementy zapewniające długotrwałą i wydajną pracę maszyny.
• Obudowa - zaprojektowana z myślą o komforcie i bezpieczeństwie użytkowania.

Przykładowe konfiguracje wiertnic samochodowych

Istnieje wiele modeli wiertnic samochodowych, dostosowanych do specyficznych potrzeb:

• Wiertnica WSG-P na Mitsubishi L200: Służy do wykonywania otworów pionowych o średnicy do ⌀130mm i głębokości do 20m metodą obrotową za pomocą świdra ślimakowego. Posiada własny silnik spalinowy o mocy 18KM i siłę docisku 26kN.
• Wiertnica pionowa typu H16P na przyczepie dwuosiowej: Przeznaczona do wykonywania nierurowanych otworów w gruncie metodą ślimakową o średnicy max 160 mm i głębokości max do 20 m. Posiada niezależny napęd silnikiem spalinowym oraz cztery stopy podporowe. Może być również zamontowana na skrzyni samochodu terenowego 4x4, np. Toyota, Nissan itp. o ładowności min. 800 kg.
• Wiertnica H30S zabudowana na podwoziu samochodu terenowego: Mechanizmy wiertnicy napędzane są z niezależnego silnika spalinowego o mocy max ~90 kW. Jej nominalne parametry pozwalają na wykonywanie w gruntach średniozwięzłych otworów o średnicy do 240 mm na głębokość do 30 m metodą obrotową za pomocą ślimaków.
• Samochodowa wiertnica WH 25 na FORD F350: Służy do wykonywania pionowych otworów w gruncie za pomocą wiercenia świdrem ślimakowym na sucho z zastosowaniem rur okładzinowych. Parametry pozwalają na wykonywanie otworów o średnicy 180 mm na głębokość 30 m.
• Samochodowa wiertnica WH 25P na MARMON: Służy do wykonywania pionowych otworów w gruncie za pomocą wiercenia świdrem ślimakowym na sucho z zastosowaniem rur okładzinowych, wiercenia udarowego, wyciągania urobku szlamówką lub świdrem rurowym, wiercenia koronką widiową lub diamentową z płuczką, iniekcji mikropali, wiercenia z płuczkami wiertniczymi z prawym obiegiem płuczki. Umożliwia wykonywanie otworów o średnicy 200 mm do głębokości 30 m metodą obrotową lub 80 m metodą płuczkową.
• Samochodowa wiertnica H20SG na HONKER: Pozwala na wykonywanie w gruntach średniozwięzłych otworów o średnicy 150 mm na głębokość 25 m metodą obrotową za pomocą ślimaków.

Zasada działania wiertnic samochodowych

Wiertnice samochodowe działają na zasadzie napędu hydraulicznego lub udarowego. W przypadku wiertnic hydraulicznych, specjalny siłownik hydrauliczny generuje siłę obrotową, która jest przekazywana na wiertło. Natomiast wiertnice udarowe wykorzystują mechanizm uderzeniowy, który generuje impulsy energii kinetycznej, umożliwiając skuteczne przebijanie się przez trudne warstwy gruntu.

Dzięki zastosowaniu tych różnych metod napędu, wiertnice są w stanie radzić sobie z różnorodnymi rodzajami gruntów, od miękkich po skały twardsze niż granit. Proces wiercenia jest precyzyjnie kontrolowany przez operatora, który może dostosowywać prędkość, nacisk i kierunek wiercenia, zapewniając dokładne wykonanie otworów.

Zalety wiertnic samochodowych

Wiertnice samochodowe oferują szereg korzyści, które sprawiają, że są nieocenionym narzędziem w dzisiejszej branży. Oto niektóre z najważniejszych zalet:

• Wydajność na dużych głębokościach: Wiertnice są projektowane specjalnie do pracy na znacznych głębokościach, co pozwala na osiąganie zamierzonych rezultatów nawet w przypadku trudnych warunków geologicznych.
• Precyzja i kontrola: Dzięki zaawansowanym systemom sterowania, operatorzy mają pełną kontrolę nad procesem wiercenia.
• Zastosowanie w różnych rodzajach gruntów: Są wszechstronne i mogą być stosowane w różnorodnych rodzajach gruntów, od miękkich po bardzo twarde, a także w betonie.
• Ograniczone wibracje i hałas: Nowoczesne wiertnice zostały zaprojektowane z myślą o minimalizacji wibracji i hałasu, co zwiększa komfort pracy i zmniejsza wpływ na otoczenie.
• Mobilność: Dzięki montażowi na samochodach terenowych, wiertnice mogą dotrzeć w trudno dostępne miejsca, co znacznie przyspiesza realizację projektów.

Zastosowania wiertnic samochodowych

Wiertnice samochodowe znajdują szerokie zastosowanie w wielu dziedzinach budownictwa i inżynierii. Oto kilka głównych obszarów, w których wykorzystuje się te innowacyjne urządzenia wiertnicze:

• Prace geotechniczne: Są niezastąpione przy wykonywaniu badań geotechnicznych, takich jak pobieranie próbek gruntu (np. rdzeniówkami wrzutowymi CSK-146 o średnicy rdzenia 102 mm), badania sondą (CPT/CPTU, DPSH, SD-30, SD-10) czy analiza warstw geologicznych.
• Budowa fundamentów: Często wykorzystywane do wykonywania otworów pod fundamenty budynków, mostów czy wież, pozwalając na precyzyjne wiercenie pionowych otworów o dużej głębokości.
• Wydobycie surowców naturalnych: Wykorzystywane do wydobycia wody, gazu czy ropy naftowej, umożliwiając dotarcie do zasobów głęboko pod powierzchnią ziemi.
• Instalacje podziemne: Stosowane przy budowie rurociągów, sieci kanalizacyjnych czy instalacji geotermalnych, pozwalając na precyzyjne wykonanie otworów pod te instalacje.
• Mikropale i iniekcje: Niektóre wiertnice (np. WH 25P) umożliwiają iniekcje mikropali, co jest istotne w wzmacnianiu gruntów.

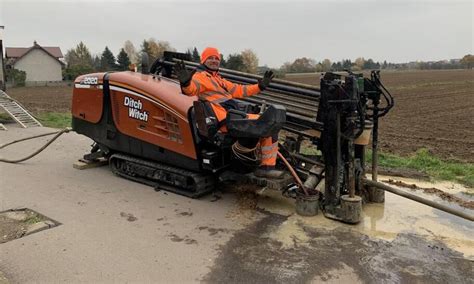

Wiercenia horyzontalne - technologia przewiertów sterowanych

W odpowiedzi na zapotrzebowanie na innowacyjne rozwiązania, rozwijają się również wiertnice horyzontalne, które umożliwiają przewierty bez konieczności wykonywania czasochłonnych i kosztownych wykopów. Jest to szczególnie przydatne w terenach zurbanizowanych, gdzie tradycyjne wykopy są ograniczone przez sieć dróg, osiedli czy budynków.

Proces pracy z wiertnicą horyzontalną składa się z dwóch podstawowych etapów:

1. Przewiert pilotażowy:
   • Wyznaczenie drogi przewiertu zgodnie z dokumentacją i projektem.
   • Zaznaczenie planowanej drogi oraz głębokości przewiertu.
   • Instalacja systemu mocowania wiertnicy w studni startowej.
   • Wiercenie ściany studni i wykonanie pogłębienia pod dławnice.
   • Montaż dławnicy i kolejnych żerdzi, aż do przewiercenia się płetwą pilotażową do studni docelowej.
   • Monitorowanie warunków gruntowych i ewentualnych przeszkód.
2. Rozwiercanie i wciąganie modułów rurowych:
   • Wybór odpowiedniego rozwiertaka, dopasowanego do warunków gruntowych.
   • Powiększenie średnicy otworu wiertniczego do rozmiaru umożliwiającego instalację rurociągu.
   • Mieszanie urobku z płuczką wiertniczą i zagęszczanie go.
   • Stopniowe dołączanie kolejnych modułów rurowych i zmniejszanie ilości żerdzi.
   • Uszczelnienie zakończeń rurociągu po zakończeniu wciągania.

Praca z wiertnicą horyzontalną wymaga wiedzy i doświadczenia operatora, by na bieżąco monitorować trajektorię wiercenia i korygować ewentualne odchylenia.

Bezpieczeństwo i ochrona środowiska

Przy korzystaniu z wiertnic samochodowych, bezpieczeństwo pracy oraz ochrona środowiska są priorytetem. Operatorzy wiertnic są odpowiednio przeszkoleni w zakresie obsługi tych urządzeń, aby zapewnić bezpieczne prowadzenie prac wiertniczych. Ponadto, wiertnice są projektowane z myślą o minimalnym wpływie na środowisko. Dzięki precyzyjnemu wierceniu minimalizuje się zakłócenia terenu i ogranicza wpływ na pobliską florę i faunę.

Konserwacja wiertnic samochodowych

Po zakończeniu prac wiercenia wiertnice samochodowe wymagają odpowiedniej konserwacji. Regularne czyszczenie, smarowanie i sprawdzanie stanu technicznego zapewniają ich długotrwałą i efektywną pracę. Dbając o sprzęt, można zapewnić jego niezawodność nawet przy intensywnej eksploatacji.
