Znajomość podstaw budowy wózka widłowego obowiązuje nie tylko konserwatorów urządzeń i osoby związane z serwisowaniem sprzętów, ale jest niezbędna również do zaliczenia egzaminu teoretycznego z wiedzy o widlakach. Wiedzę tę powinien posiadać także każdy właściciel floty wózków widłowych. Wózki widłowe to kołowe pojazdy mechaniczne wykorzystywane powszechnie w wielu gałęziach przemysłu na całym świecie. Są niezastąpionym narzędziem w magazynach, fabrykach i na placach budowy.

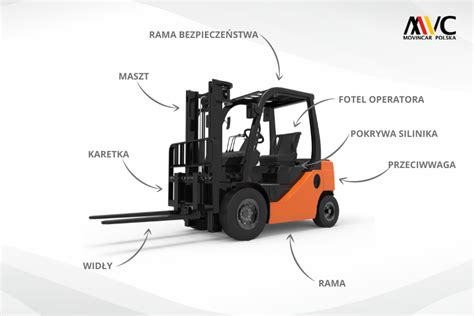

Główne elementy konstrukcyjne wózka widłowego
Wózek jezdniowy, potocznie zwany wózkiem widłowym, to pojazd przystosowany do operowania ciężkimi ładunkami. Analizując maszyny, można wyszczególnić szereg elementów, które są wspólne dla większości modeli:
- Kabina operatora - to z jej poziomu steruje się pojazdem. W jej wnętrzu znajduje się regulowany fotel operatora, kierownica, a co najważniejsze - kontrolki i urządzenia sterujące. Projektowanie kabiny z myślą o ergonomii pomaga zmniejszyć zmęczenie operatora i zwiększyć jego koncentrację.
- Maszt - element montowany pionowo z przodu wózka, mający kształt prostokątnej ramy. Odpowiada za unoszenie oraz opuszczanie ładunków. W zależności od modelu wózek widłowy może posiadać maszt pojedynczy (simplex), podwójny (duplex) lub potrójny (triplex).
- Widły - mają kształt litery "L" i służą do podtrzymywania ładunków, zwykle palet. Wykonane zazwyczaj ze stali o wysokiej wytrzymałości, muszą wytrzymać ciężar ładunku oraz siły działające podczas podnoszenia.
- Karetka wideł - płyta czołowa przytwierdzona bezpośrednio do masztu, do której montuje się kratę ochronną oraz widły.
- Przeciwwaga - kluczowy element zapewniający stabilność wózka widłowego podczas podnoszenia ciężkich ładunków.
- Rama (klatka bezpieczeństwa) - wspomaga widoczność i bezpieczeństwo prac wykonywanych na wysokościach.
- Koła - najbardziej istotnym elementem są opony, które mają ogromny wpływ na zachowanie pojazdu na podłożu, jego przyczepność oraz wydajność pracy.
Trójkąt stabilności – wózek widłowy – animacja 3D
Układy napędowe i ich rodzaje
Wózki jezdniowe podnośnikowe, w zależności od modelu, mogą posiadać jeden spośród trzech głównych typów napędu:
| Typ napędu | Charakterystyka | Zastosowanie |
|---|---|---|
| Elektryczny | Zasilany bateriami/akumulatorami; cichy, bezemisyjny. | Wewnątrz hal magazynowych. |
| Gazowy (LPG) | Zasilany gazem z butli; tani w eksploatacji. | Wewnątrz (dobra wentylacja) i na zewnątrz. |
| Dieslowski | Duża moc, najwyższa wydajność, ale głośny i emisyjny. | Wyłącznie na zewnątrz. |
Specjalistyczne wózki wysokiego składowania
Budowa wózków widłowych wysokiego składowania ma istotne znaczenie dla ich funkcjonalności i bezpieczeństwa. Wózki te, często nazywane reach-truck, charakteryzują się położeniem kabiny operatora, które wymusza siedzenie bokiem do kierunku jazdy. Do operowania w bardzo wąskich korytarzach stosuje się wózki systemowe i wielokierunkowe, które pozwalają na precyzyjne manewrowanie w ograniczonej przestrzeni.
Bezpieczeństwo i dokumentacja
Znajomość budowy wózka widłowego nie tylko zapewnia pozytywny wynik egzaminu przed komisją UDT, ale jest niezbędna w codziennej obsłudze urządzenia. Każdy operator powinien wykazywać się umiejętnością praktyczną w zakresie:
- Odczytywania diagramu udźwigu - wskazuje on maksymalny ciężar ładunku dla konkretnej wysokości podnoszenia.
- Kontroli technicznej - sprawdzanie stanu wideł, łańcuchów, poziomu płynów oraz ogumienia przed rozpoczęciem pracy.
- Prowadzenia książki eksploatacji - rejestrowanie usterek i nieprawidłowości w działaniu maszyny.
Pamiętaj, iż w przypadku awarii sprzętu najlepszym rozwiązaniem jest powierzenie go w ręce specjalistów, którzy dokładnie znają się na mechanizmach funkcjonowania wózków widłowych.
