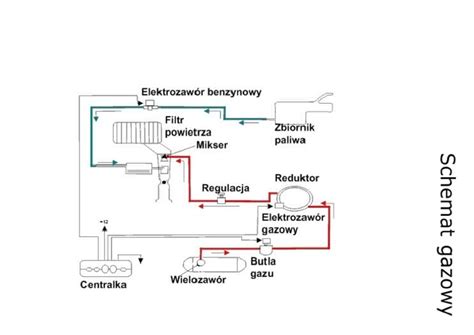

Wózki widłowe o napędzie spalinowym wykorzystują butlę gazową jako źródło paliwa. Działanie napędu opiera się na dostarczaniu gazu do elektrozaworu z filtrem, a następnie do reduktora, gdzie gaz zmienia swoją formę i jest podawany do mieszalnika. Tam łączy się z powietrzem, napędzając silnik.
Budowa i skład butli gazowej
Gaz znajdujący się w butli ma formę płynną i jest mieszaniną propanu i butanu. Jest to substancja wrażliwa na zmiany temperatury. Warto pamiętać, że należy stosować jedynie gaz z potwierdzonych źródeł. W przypadku kontroli, użytkowanie butli bez niezbędnych oznaczeń może skutkować karami pieniężnymi.
Butla gazowa do wózka widłowego różni się konstrukcyjnie od tej używanej w domowych kuchenkach. Została zaprojektowana do pracy w pozycji poziomej, co zapewnia prawidłowe działanie syfonu wewnętrznego i równomierne zużycie paliwa. Specjalistyczna konstrukcja butli obejmuje zawory zabezpieczające, filtry oraz solidne uszczelnienia, które minimalizują ryzyko wycieków.
Kluczowym elementem butli jest jej pojemnik, który przechowuje gaz. Zawór butli gazowej, umieszczony na górze, kontroluje przepływ gazu do silnika. Wskaźnik poziomu gazu pozwala operatorowi na bieżąco monitorować jego ilość. Uchwyt butli gazowej ułatwia montaż i demontaż.
Rodzaje gazu stosowanego w wózkach widłowych
Wózki widłowe mogą być zasilane gazem LPG (propan-butan) lub gazem ziemnym (CNG). Zdecydowana większość wózków gazowych posiada instalację przystosowaną do LPG, ze względu na jego powszechną dostępność i łatwość wymiany butli.
- LPG (propan-butan): Najpopularniejszy typ gazu do wózków widłowych. Jest to płynna mieszanina propanu i butanu. Dostępność tego paliwa jest znacznie wyższa niż gazu CNG. Gaz LPG jest przechowywany pod niższym ciśnieniem w porównaniu do gazu ziemnego.
- CNG (gaz ziemny): Stosowany głównie przez firmy z dużymi flotami wózków. Jest to rozwiązanie długofalowe, ponieważ eksploatacja okazuje się tańsza, choć wymaga inwestycji w stację ładowania gazem. Gaz CNG jest naturalny i ekologiczny, a jego spalanie nie wydziela szkodliwych substancji. Jest lżejszy od powietrza i szybko się rozprasza.
Wybór gazu zależy od charakteru pracy i warunków w magazynie. LPG zapewnia wygodę i szeroką dostępność, natomiast CNG może być opłacalny w firmach z własną stacją tankowania.
Bezpieczna eksploatacja i wymiana butli
Podstawową umiejętnością każdego operatora jest bezpieczna wymiana butli gazowej w wózku widłowym. Wymiana ta wymaga prawidłowego montażu, zgodnego z zaleceniami producenta, co ma kluczowy wpływ na bezpieczeństwo użytkowania urządzenia.
Procedura wymiany butli
Wymiana butli gazowej nie jest skomplikowana, ale wymaga przestrzegania określonych zasad:
- Unieruchomienie wózka w bezpiecznym miejscu.
- Założenie ochronnych rękawic.
- Odłączenie przewodu od zaworu butli.
- Odpięcie mocowań i wyjęcie butli z uchwytów.
- Zakręcenie zaślepki na opróżnionej butli.
- Sprawdzenie etykiety i informacji na nowej butli.
- Umieszczenie nowej butli w uchwycie wózka i zabezpieczenie jej zatrzaskami.
- Dokręcenie nakrętki przewodu gazowego.
- Powolne odkręcenie zaworu na nowej butli.
- Sprawdzenie szczelności instalacji, np. za pomocą dedykowanych preparatów.
Przed zamontowaniem nowej butli, operator jest zobowiązany do sprawdzenia jej stanu wizualnego (brak wgnieceń, uszkodzeń) oraz tabliczki znamionowej, która zawiera informacje o przeznaczeniu i terminie ważności badania UDT. W przypadku stwierdzenia uszkodzenia uszczelki w gwincie, nie należy podłączać butli.
Kiedy konieczna jest wymiana butli?
Wymiana butli jest konieczna, gdy kończy się gaz. Objawami tego mogą być:
- Gasnący silnik wózka widłowego.
- Zapalenie się kontrolki wskazującej niski poziom gazu.
- Nierówne funkcjonowanie silnika.
Ważne jest, aby poczekać, aż cały gaz w butli się wypali, co objawia się samoistnym zgaśnięciem silnika. Dopiero wtedy można przystąpić do wymiany.
Szkolenie operatorów
Każdy operator wózka widłowego zasilanego gazem musi przejść specjalistyczne szkolenie, które obejmuje teorię i praktyczne ćwiczenia, w tym reagowanie w sytuacjach awaryjnych. Prawo wymaga od operatorów posiadania odpowiednich kwalifikacji do wymiany butli.
Przechowywanie butli gazowych
Przechowywanie butli gazowych regulują przepisy prawne, które mają na celu zapewnienie bezpieczeństwa pracownikom. Niezbędne jest wskazanie strefy zagrożonej wybuchem: minimum 2 metry w pomieszczeniach i 1 metr na zewnątrz. Na wyposażeniu zakładu musi znaleźć się gaśnica proszkowa o masie powyżej 9 kg.
Obowiązuje jedna, niepodważalna zasada: butle zawsze należy ustawiać w pozycji pionowej, w miejscu suchym, przewiewnym i z dala od źródeł ciepła. Niezastosowanie się do tego przepisu może stwarzać niebezpieczeństwo wybuchu.
Legalizacja i kontrola butli
Każda butla gazowa stosowana w wózkach widłowych musi przejść proces legalizacji, który potwierdza jej sprawność techniczną na okres 10 lat. Po upływie tego czasu konieczna jest ponowna legalizacja, aby potwierdzić brak uszkodzeń mechanicznych lub technicznych uniemożliwiających bezpieczne użytkowanie.
Regularna kontrola szczelności butli gazowej jest jedną z najprostszych i najskuteczniejszych metod zapobiegania wyciekom. Problem ze szczelnością należy niezwłocznie zgłosić do serwisu.
Zalety wózków widłowych gazowych
Wózki widłowe gazowe oferują szereg korzyści:
- Ekonomiczność: Niższe koszty eksploatacyjne w porównaniu do wózków elektrycznych czy spalinowych (benzyna).
- Niskie koszty konserwacji: LPG wytwarza mniej osadów silnikowych niż benzyna.
- Wydajność: Paliwo gazowe jest wydajne, co pozwala na długą pracę na jednej butli.
- Ekologia: Spalanie LPG jest czystsze, co ogranicza emisję szkodliwych substancji. Wózki gazowe mogą być użytkowane wewnątrz budynków przy zachowaniu odpowiedniej wentylacji.
- Szybkość wymiany butli: Umożliwia pracę ciągłą bez długich przerw.
Film instruktażowy dotyczący bezpieczeństwa wózków widłowych – szkolenie OSHA dla operatorów wózków widłowych
Wózki widłowe na gaz wydatnie pomagają w realizacji procesów magazynowych, pod warunkiem prawidłowego użytkowania. Zastosowanie nowoczesnych systemów filtrowania pozwala na wykorzystanie ich nawet wewnątrz budynków.
Często zadawane pytania
1. Czy każda butla gazowa jest taka sama?
Nie. Butle gazowe kuchenne, samochodowe i do wózków widłowych znacząco się różnią konstrukcją, systemem poboru paliwa i zabezpieczeniami. Nie można ich używać zamiennie.
2. Kiedy wiadomo, że w butli kończy się gaz?
Gdy silnik wózka zaczyna gasnąć, nierówno pracować, lub zapala się kontrolka niskiego poziomu gazu.
3. Czy butla gazowa do wózka widłowego może się przeterminować?
Gaz jako paliwo nie ulega przeterminowaniu. Jednak każda butla ma określoną datę legalizacji (ważną 10 lat), po której wymagana jest ponowna legalizacja.
4. Jak wymienić butlę gazową w wózku widłowym?
Procedura obejmuje unieruchomienie wózka, założenie rękawic, odłączenie przewodu, wymianę butli i sprawdzenie szczelności instalacji.
