Świeca płomieniowa w minikoparkach Caterpillar: lokalizacja i działanie

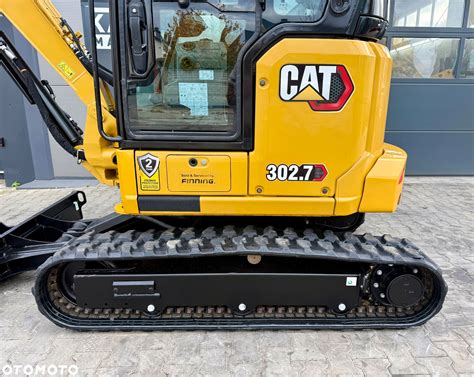

Minikoparki Caterpillar to popularne maszyny budowlane, cenione za wysoką wydajność, wszechstronność i kompaktową formę, dzięki której doskonale sprawdzają się nawet w trudno dostępnych miejscach. Charakteryzują się solidną konstrukcją, wysoką jakością wykonania, łatwością obsługi i niskim zużyciem paliwa. Marka oferuje szeroki wybór modeli, takich jak 301.8, CR, 301.5 czy 306, z których każdy ma nieco inne parametry techniczne dostosowane do różnorodnych zadań.

W trudnych warunkach, zwłaszcza podczas mrozów, może pojawić się problem z uruchomieniem silnika. W takich sytuacjach kluczową rolę odgrywa system wspomagania rozruchu, często oparty na świecy płomieniowej, znanej również jako „thermal starting aid”.

Lokalizacja świecy płomieniowej

Świeca płomieniowa w minikoparkach Caterpillar (np. w modelach Cat 432D, 428C) znajduje się zazwyczaj w kolektorze ssącym. Aby ją zlokalizować, należy stanąć przodem do maszyny, ściągnąć osłonę silnika po lewej stronie. Do świecy dochodzi kabel elektryczny oraz metalowy przewód paliwowy.

Zasada działania świecy płomieniowej

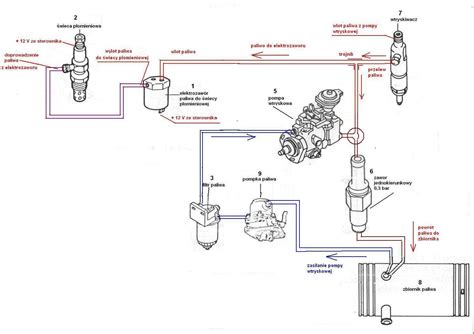

Świeca płomieniowa to prosty układ wspomagający rozruch silnika wysokoprężnego w niskich temperaturach. Jej działanie polega na podgrzewaniu powietrza w kolektorze ssącym oraz zapaleniu małej dawki paliwa, co ułatwia start silnika. System składa się z kilku kluczowych elementów:

• Świeca płomieniowa: Posiada w sobie element grzejny oraz często wbudowany zawór termiczny.
• Elektrozawór paliwa: Odpowiada za dozowanie paliwa do świecy. W niektórych starszych konstrukcjach zawór ten może być zintegrowany ze świecą.
• Przekaźnik świecy: Może być załączany automatycznie z czujnika temperatury lub ręcznie.
• Przewód paliwowy: Doprowadza paliwo do świecy, zazwyczaj z powrotu wtrysków lub z górnego filtra paliwa.

System działa w następujący sposób: kiedy zachodzi potrzeba, świeca jest podgrzewana elektrycznie. Po osiągnięciu odpowiedniej temperatury otwiera się elektrozawór paliwa (lub zawór wbudowany w świecę), doprowadzając paliwo na rozgrzaną świecę. Paliwo zapala się, dodatkowo podgrzewając powietrze w kolektorze i ułatwiając zapłon mieszanki w cylindrach podczas kręcenia rozrusznikiem. Przekręcenie kluczyka w pozycję „grzanie” (często w lewą stronę) lub wciśnięcie dedykowanego przycisku w kabinie aktywuje ten proces.

Sterowanie i parametry

W nowszych maszynach system często jest zautomatyzowany i sterowany przez czujnik „zimnego silnika”. Ten czujnik, często wkręcony w okolicach chłodnicy w pobliżu pompy wtryskowej, monitoruje temperaturę i włącza świecę płomieniową, gdy temperatura spada poniżej określonego poziomu. Jeśli czujnik jest uszkodzony, może nie być napięcia na świecy płomieniowej.

W starszych modelach (np. Cat 428C z końca 1999 r. czy Cat 432D z 2001 r.) operator musi aktywować świecę płomieniową ręcznie, zazwyczaj za pomocą przycisku w kabinie lub specjalnej pozycji stacyjki. Przycisk ten należy wcisnąć i przytrzymać przez określony czas (np. 20 sekund), a następnie, gdy świeca jest rozgrzana (co można sprawdzić, wykręcając ją i obserwując, czy grzeje do czerwoności), przekręcić kluczyk w celu rozruchu silnika.

Problemy z uruchomieniem i ich przyczyny

Problemy z odpaleniem maszyny w niskich temperaturach, mimo sprawnego akumulatora, mogą wynikać z kilku przyczyn:

• Uszkodzona świeca płomieniowa: Może grzać, ale nie otwierać zaworu paliwa, lub nie grzać wcale. W przypadku świecy z wbudowanym zaworem termicznym, należy sprawdzić, czy przepuszcza paliwo po rozgrzaniu. Nowe świece płomieniowe nie są drogie i ich wymiana jest często rekomendowana.
• Brak zasilania elektrycznego: Brak napięcia na świecy może być spowodowany uszkodzeniem czujnika zimnego silnika, przekaźnika, bezpiecznika lub samej instalacji. Bezpieczniki często znajdują się pod lewą boczną pokrywą, pod metalową osłoną.
• Zapchany filtr paliwa: Parafina w paliwie zimowym, zwłaszcza przy silnych mrozach, może zapchać filtr paliwa, utrudniając jego dopływ do świecy i pompy wtryskowej. Zaleca się wymianę filtra paliwa i stosowanie paliwa zimowego dostosowanego do panujących temperatur.
• Problem z elektrozaworem paliwa: Jeśli elektrozawór nie otwiera się, paliwo nie dotrze do świecy.
• Brak ciśnienia paliwa na listwie: W nowszych koparkach (np. Cat M313D) do odpalenia silnika wymagane jest ciśnienie paliwa powyżej 200 atm. Problem może leżeć w mechanicznej pompce paliwa (jeśli nie ma elektrycznej w zbiorniku) lub zapchanych przewodach.

Wymiana i modyfikacje

Jeśli maszyna jest starsza i system świecy płomieniowej jest niesprawny lub go brakuje, można rozważyć jego przerobienie. Istnieje możliwość zainstalowania kompletnego układu składającego się z przekaźnika, elektrozaworu paliwa, nowej świecy płomieniowej i przewodu paliwowego. Paliwo do świecy można doprowadzić z powrotu wtrysków lub z filtra paliwa. Ważne jest, aby paliwo było doprowadzane przez elektrozawór, a nie w sposób grawitacyjny bez kontroli.

Warto również zwrócić uwagę na napięcie świecy. Stara świeca płomieniowa na 23V może nie być kompatybilna z nowszymi systemami 12V lub 24V. W przypadku koparko-ładowarek Caterpillar 428A z 1987 roku, gdzie pod filtrem powietrza znajduje się mechanizm z elektrozaworem, ale bez przewodu paliwowego, można go przerobić na świecę płomieniową, podłączając do niej paliwo i tworząc odpowiednie sterowanie.

Dodatkowe problemy techniczne w minikoparkach Caterpillar

Oprócz problemów z rozruchem, użytkownicy minikoparek Caterpillar zgłaszają inne usterki:

• Problemy z ogrzewaniem kabiny i dmuchawą: Brak napięcia na świecy płomieniowej, uszkodzona dmuchawa, rezystor dmuchawy lub nagrzewnica. Warto sprawdzić bezpieczniki.
• Usterki elektryczne: Napięcie na wszystkich zegarach (oprócz obrotomierza) idzie na maksymalną wartość po zapaleniu świateł (Cat 428A).
• Problemy z układem hydraulicznym: Zacinający się przedni rozdzielacz (Cat 428A), blokujący się hamulec obrotu (Cat M313D), brak możliwości zapięcia łyżki na hydraulicznym szybkozłączu (Cat M313D).
• Diagnostyka i części zamienne: Problemy z identyfikacją diod i tranzystorów w modułach (Cat M313D), poszukiwanie zamienników pomp paliwa (Cat 428B). Popularne części zamienne to filtry oleju i paliwa, łańcuchy gąsienicowe, koła zębate, rolki jezdne, koła napędowe i rolki podtrzymujące.

Przy zakupie używanej minikoparki Caterpillar kluczowe jest dokładne sprawdzenie stanu technicznego maszyny, w tym pracy silnika, układu hydraulicznego i elektrycznego. Warto poprosić o historię serwisową i skonsultować się z ekspertem, aby upewnić się co do solidności zakupu.
