Chłodnica i Nagrzewnica Komatsu: Działanie, Budowa i Konserwacja

Silnik maszyny budowlanej, takiej jak koparka Komatsu, podczas pracy generuje ogromne ilości ciepła, co może negatywnie wpływać na jej efektywność i wydajność. Aby zapewnić optymalne warunki pracy i zapobiec kosztownym awariom, kluczowe jest sprawne działanie układu chłodniczego, którego sercem są chłodnica i nagrzewnica. System ten odpowiada za utrzymanie temperatury silnika na poziomie gwarantującym stabilną i wydajną pracę.

I. Zasada Działania Układu Chłodzenia

A. Ogólny Mechanizm Chłodzenia Silnika

Układ chłodniczy maszyny budowlanej składa się z szeregu elementów, które współpracują, aby efektywnie rozpraszać ciepło wytwarzane przez silnik. Głównym zadaniem jest obniżanie temperatury cieczy, która wypływa z silnika, a następnie ponowne jej wprowadzenie do obiegu.

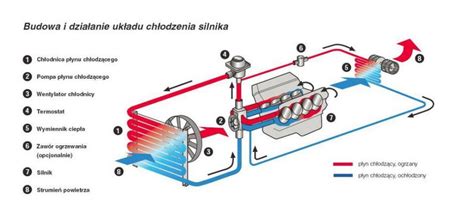

B. Obieg Cieczy Chłodzącej

Proces chłodzenia rozpoczyna się od

pompy wody, która wprawia ciecz w ruch. Z pompy ciecz trafia do

termostatu. Termostat jest kluczowym elementem, kontrolującym przepływ cieczy poprzez zamykanie i otwieranie obiegu, zależnie od zapotrzebowania i temperatury cieczy w silniku. Dzieli on ciecz na dwa główne obiegi:

• Jeden obieg kieruje ciecz z powrotem do

  chłodnicy, gdzie jest schładzana.

• Drugi obieg prowadzi ciecz do

  nagrzewnicy, skąd ciepło jest przekazywane do kabiny operatora, a następnie schłodzona ciecz wraca do chłodnicy.

Dodatkowym elementem układu jest

zbiornik wyrównawczy, w którym gromadzi się nadmiar ogrzanej cieczy. Zapobiega to ryzyku zbyt wysokiego ciśnienia w układzie, a gdy ciecz stygnie, wraca ze zbiorniczka z powrotem do obiegu. Po wszystkich tych etapach, cały proces rozpoczyna się od nowa i trwa nieprzerwanie podczas pracy silnika.

C. Kierunek Przepływu Powietrza przez Wentylator

Kwestia kierunku przepływu powietrza przez wentylator chłodnicy jest często przedmiotem dyskusji i różni się w zależności od typu maszyny. Przykładowo:

• W

  spychach wentylator zazwyczaj wyrzuca powietrze

  przez chłodnicę, czyli przepycha je z komory silnika na zewnątrz.

• W

  koparko-ładowarkach (i większości koparek) przyjęto

  klasyczne rozwiązanie, gdzie wentylator zasysa powietrze

  od chłodnicy i pcha je w stronę komory silnika. To znaczy, że wentylator "ciągnie" powietrze z zewnątrz przez chłodnicę do wnętrza komory silnika. To rozwiązanie jest preferowane w maszynach poruszających się z większą prędkością, gdyż pęd powietrza podczas jazdy nie tłumiłby przepływu z wiatraka.

Temperatura silnika i skrzyni nie wpływa ujemnie na chłodzenie, wręcz przeciwnie - obudowy też oddają ciepło. Liczy się suma mocy oddanej, a ta jest raczej stała niezależnie od kierunku przepływu.

II. Budowa i Elementy Układu Chłodzenia

A. Główne Komponenty Układu Chłodzenia

Do kluczowych elementów układu chłodniczego należą:

• Chłodnica - najważniejsza część, obniżająca temperaturę cieczy.
• Wentylator - wspiera chłodnicę w chłodzeniu cieczy, intensyfikując przepływ powietrza.
• Nagrzewnica - przekazuje ciepło z cieczy do kabiny.
• Zbiornik wyrównawczy - gromadzi nadmiar cieczy, reguluje ciśnienie.
• Pompa wody - wprawia ciecz chłodzącą w ruch.
• Termostat - kontroluje przepływ cieczy i temperaturę w układzie.

B. Konstrukcja Chłodnicy i Nagrzewnicy (Wymienniki Lameleowe Wodne)

Chłodnice i nagrzewnice, jako wymienniki ciepła, stanowią podstawowe sekcje funkcjonalne odpowiedzialne za dopasowanie temperatury powietrza do wymaganych warunków pracy. Ich budowa jest podobna i składa się z kilku kluczowych elementów:

• Rurki - najczęściej miedziane lub stalowe, przez które przepływa czynnik grzewczy lub chłodniczy (woda lub mieszanka glikolu).
• Lamele aluminiowe - zwiększają powierzchnię wymiany ciepła z powietrzem. Mogą być powlekane w przypadku środowisk agresywnych lub dużej wilgotności (np. w przemyśle spożywczym). Rozstaw lamel wpływa na opory przepływu powietrza i podatność na zanieczyszczenia; typowy rozstaw to 2-3 mm, choć w specyficznych zastosowaniach (np. chłodnice glikolowe zasilane mieszanką o bardzo niskiej temperaturze) może dochodzić do 8-10 mm.
• Kolektory - rozdzielające przepływ medium.
• Obudowa i wsporniki - do montażu.

W sytuacji, gdy wymiennik jest narażony na kontakt z zanieczyszczonym powietrzem lub związkami chemicznymi, można zastosować odpowiednią powłokę na elementach wymiennika, lub wykonać go z materiałów specjalnych, takich jak stal nierdzewna lub kwasoodporna.

III. Chłodnice Komatsu: Specyfika i Cechy Bezpieczeństwa

A. Kluczowa Rola Chłodnicy w Koparkach Komatsu

Chłodnica w koparce Komatsu jest jak serce układu chłodzącego. Jej głównym zadaniem jest rozproszenie ciepła wytwarzanego przez silnik. Silnik koparki pracuje bardzo intensywnie, zwłaszcza podczas kopania, podnoszenia ciężkich ładunków lub długotrwałej pracy. Jeśli silnik stanie się zbyt gorący, może to prowadzić do poważnych problemów, takich jak uszkodzenie silnika, zmniejszona wydajność, a nawet całkowita awaria. Przegrzewanie może powodować wypaczone głowice cylindrów, uszkodzone uszczelki i inne, kosztowne uszkodzenia.

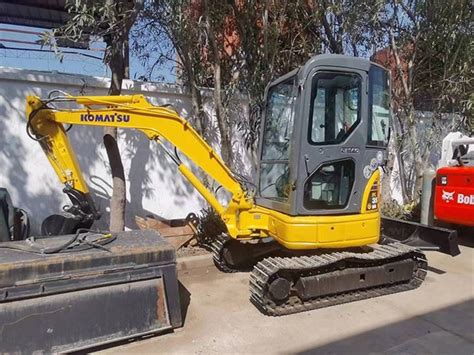

B. Cechy Chłodnic Komatsu PC35 (i podobnych)

Chłodnice stosowane w koparkach Komatsu, takie jak model PC35, charakteryzują się kilkoma kluczowymi cechami bezpieczeństwa i konstrukcyjnymi:

• Solidna konstrukcja: Są zbudowane tak, aby wytrzymać trudne warunki pracy, typowe dla koparek Komatsu. Chłodnica jest wykonana z wysokiej jakości materiałów odpornych na korozję i zużycie, co pozwala radzić sobie z brudem, pyłem i zanieczyszczeniami powszechnymi na placach budowy.
• Wydajna konstrukcja chłodzenia: Chłodnica PC35 ma dobrze zaprojektowaną konstrukcję płetwy i rurki, która maksymalizuje powierzchnię do przenoszenia ciepła. Umożliwia to szybkie i skuteczne chłodzenie płynu chłodzącego silnika, utrzymując go w odpowiedniej temperaturze i zmniejszając ryzyko przegrzania.
• Zawór ciśnieniowy: Ten zawór jest mechanizmem bezpieczeństwa, który zapobiega uszkodzeniu chłodnicy z powodu nadmiernego ciśnienia. Gdy silnik się nagrzewa, płyn chłodzący rozszerza się, co może zwiększyć ciśnienie wewnątrz chłodnicy. Zawór pomocy ciśnieniowej otwiera się, gdy ciśnienie osiągnie określony poziom, umożliwiając ucieczkę nadmiaru płynu chłodzącego do zbiornika przelewowego.
• Łatwość konserwacji: Chłodnica PC35 została zaprojektowana tak, aby była łatwa w utrzymaniu. Ma dostępne porty i połączenia, co ułatwia technikom sprawdzenie poziomu płynu chłodzącego, kontrolę wycieków i czyszczenie chłodnicy.

C. Inne Modele Komatsu

Poza modelem PC35, dostępne są również chłodnice do innych popularnych koparek Komatsu, takich jak:

• Komatsu PC200-6
• Komatsu PC210-6
• Komatsu PC200LC-6
• Komatsu PC210LC-6
• Modele z silnikiem 6D102 (np. chłodnice o numerach katalogowych 20Y-03-21111, 20Y-03-21710)

IV. Awarie Układu Chłodzenia: Rozpoznawanie i Przyczyny

A. Sygnały Nieprawidłowości

Uważny operator maszyny jest w stanie szybko wychwycić awarię systemu chłodzenia. Oto sygnały, które sygnalizują nieprawidłowości:

• Zbyt mała ilość płynu chłodniczego: Może świadczyć o wycieku lub zbyt rzadkiej kontroli.
• Nadmierne nagrzewanie się silnika i układu chłodzenia: Często objawia się podczas jazdy na wysokich biegach, pod obciążeniem lub pod górę.
• Zbyt niska temperatura w silniku i układzie chłodzenia: Również jest sygnałem nieprawidłowości, wskazującym na np. uszkodzony termostat.

B. Najczęstsze Awarie

Większość awarii układu chłodniczego ma podłoże mechaniczne. Najczęściej uszkodzeniu ulegają:

• Termostat: Może blokować się w pozycji otwartej lub zamkniętej, uniemożliwiając prawidłową regulację temperatury.
• Pompa wody: Awaria pompy uniemożliwia cyrkulację cieczy chłodzącej.
• Zbiornik wyrównawczy: Pęknięcia mogą prowadzić do wycieków płynu chłodniczego.
• Wentylator: Uszkodzenie wentylatora zmniejsza efektywność chłodzenia.

Ze wszystkich możliwych awarii, najpoważniejsza i najbardziej kosztowna w naprawie lub wymianie jest uszkodzona

chłodnica. Warto być wyczulonym na wszelkie sygnały mogące świadczyć o usterce, ponieważ zlekceważona awaria może mieć ogromne konsekwencje dla sprawności całej maszyny i prowadzić do bezpośrednich uszkodzeń innych kluczowych komponentów, np. silnika.

V. Konserwacja i Naprawa Elementów Układu Chłodzenia

A. Regularne Sprawdzanie Stanu Technicznego

Regularna konserwacja ma kluczowe znaczenie dla bezpieczeństwa i wydajności każdej maszyny. Należy regularnie sprawdzać poziom płynu chłodniczego, stan węży i połączeń, a także czystość chłodnicy i wentylatora.

B. Wymiana Komponentów

W przypadku, kiedy termostat, pompa wody, wentylator czy zbiornik wyrównawczy ulegną awarii, możliwa jest ich wymiana, co zazwyczaj nie generuje ogromnych kosztów ani nakładu pracy.

C. Regeneracja Chłodnic

Sytuacja z uszkodzoną chłodnicą jest bardziej skomplikowana. Koszt nowej chłodnicy może wynosić od kilku do nawet kilkunastu tysięcy złotych. Na szczęście, chłodnica jest częścią, którą z powodzeniem można

regenerować, a wiele firm specjalizuje się w tego typu usługach, oferując ekonomiczną alternatywę dla zakupu nowej.

D. Potencjał Dodatkowej Chłodnicy

W przypadku problemów z utrzymaniem temperatury pod obciążeniem, istnieje możliwość podpięcia dodatkowej chłodnicy do układu. Jest to rozwiązanie polegające na włączeniu jeszcze jednej chłodnicy między zasilenie a powrót głównej chłodnicy, co może znacząco poprawić efektywność chłodzenia.

VI. Kluczowe Parametry Doboru i Błędy w Projektowaniu Wymienników Ciepła

Prawidłowy dobór chłodnic i nagrzewnic (jako wymienników wodnych lamelowych) jest krytyczny dla ich efektywności. Właściwe ich zwymiarowanie i wykonanie decyduje o tym, czy układ będzie działał zgodnie z założeniami.

A. Parametry Projektowe

• Prędkość przepływu powietrza: Podawana najczęściej w m³/h lub m³/s, jest najważniejszym parametrem, do którego dobiera się wymienniki. Prędkość powietrza w przestrzeni roboczej wymiennika powinna być tak dobrana, aby efektywnie odebrać ciepło lub chłód, nie powodując jednocześnie zbyt dużych oporów.
• Temperatury powietrza: Należy znać temperaturę powietrza napływającego na wymiennik oraz pożądaną temperaturę powietrza po przejściu przez wymiennik. W systemach z odzyskiem ciepła często uwzględnia się dodatkowy zapas temperaturowy (najczęściej 2-5 stopni).
• Temperatura czynnika: Temperatura czynnika zarówno na zasilaniu, jak i na powrocie nagrzewnicy czy chłodnicy to kolejny kluczowy parametr. Od niego zależy w dużej mierze powierzchnia wymiennika. Niskie parametry nagrzewnicy (np. 60/40°C) ograniczają straty ciepła na przesyle, ale zwiększają powierzchnię roboczą wymiennika i opory powietrza, co podnosi cenę. Podobnie w przypadku chłodnicy - bardzo niskie parametry czynnika chłodniczego (np. 2/5°C) mogą zapewnić większą moc przy mniejszej powierzchni, zwiększając udział tzw. ciepła utajonego.
• Rodzaj czynnika: W zależności od tego, czy wymienniki mają być zasilane wodą, czy wodną mieszanką glikolu, zmienia się lepkość kinematyczna czynnika oraz jego zdolność do oddawania ciepła (przewodność). Słabsza przewodność i większa lepkość kinematyczna mieszanki glikoli zwiększa zapotrzebowanie na powierzchnię wymiennika od kilku do kilkudziesięciu procent.

B. Częste Błędy w Doborze

Niewłaściwy dobór wymiennika wodnego (chłodnicy lub nagrzewnicy) może prowadzić do poważnych konsekwencji. Częste błędy to:

• Nieprawidłowe uwzględnienie wpływu glikolu: Często projekt zakłada wodę, a inwestor zmienia czynnik na glikol już po dostawie, co wymaga korekty.
• Nieuwzględnienie spadku/wzrostu temperatury czynnika grzewczego/chłodniczego w stosunku do wartości obliczeniowych.
• Zbyt wysoka prędkość przepływu powietrza: Groźna szczególnie przy chłodnicach, może prowadzić do nadmiernych oporów.
• Zbyt wysoki opór hydrauliczny wymiennika: Skutkuje dużymi stratami energii z uwagi na konieczność instalacji większej pompy obiegowej.

Dobrze dobrany wymiennik wodny, czy to nagrzewnica, czy chłodnica, jest newralgicznym punktem każdego systemu. Jego poprawny dobór i wykonanie decyduje o tym, czy maszyna działa zgodnie z założeniami projektowymi.
