Niezawodność instalacji elektrycznej w ciągniku jest kluczowa dla jego prawidłowego funkcjonowania i bezpieczeństwa pracy. Wiele problemów, od kłopotów z ładowaniem akumulatora po nieprawidłowe działanie wskaźników, ma swoje źródło w usterkach układu elektrycznego. Niniejszy artykuł przedstawia typowe problemy elektryczne w ciągnikach, bazując na doświadczeniach użytkowników John Deere i Zetor, oraz omawia ich potencjalne przyczyny i metody diagnostyki.
Problemy z ładowaniem akumulatora i układem alternatora
Jednym z najczęściej zgłaszanych problemów jest brak prawidłowego ładowania akumulatora, co często objawia się świecącą się kontrolką ładowania na desce rozdzielczej.
Diagnostyka i najczęstsze przyczyny

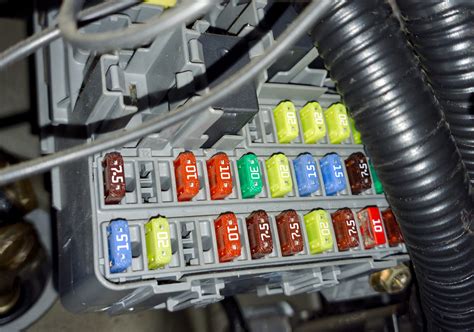

W przypadku ciągnika John Deere 6400, użytkownik zgłaszał problem z ładowaniem akumulatora, mimo że elektryk zdiagnozował i wymienił regulator napięcia. Mimo wymiany, kontrolka od ładowania cały czas się świeci, a akumulator nie jest ładowany. Dodatkowo, w skrzynce z bezpiecznikami stopił się "bezpiecznik", fachowo nazywany diodą.
- Co może być przyczyną takiej sytuacji?
- W czym szukać winy, jeśli regulator napięcia został już wymieniony, a ładowania nadal brak lub jest niestabilne?
Pytania te często prowadzą do dalszej diagnostyki, skupiającej się na całym obwodzie ładowania.
Rola regulatora napięcia i alternatora
Regulator napięcia jest odpowiedzialny za utrzymanie stałego napięcia wyjściowego z alternatora, niezależnie od prędkości obrotowej silnika i obciążenia układu. Jego awaria skutkuje zazwyczaj przeładowaniem lub niedoładowaniem akumulatora.
Alternator posiada również różne złącza. W przypadku alternatora w ciągniku, często spotykana jest wtyczka W. Użytkownicy mają różne opinie co do tego, czy musi być ona podłączona. Wtyczka ta jest zazwyczaj wyjściem prądu przemiennego, wykorzystywanym do zasilania obrotomierza lub licznika motogodzin (MTh) w starszych modelach, a nie bezpośrednio do ładowania akumulatora. Jej niepodłączenie może wpływać na działanie wskaźników, ale niekoniecznie na samo ładowanie, choć w niektórych systemach jej rola może być bardziej złożona.
Spalony bezpiecznik / dioda w skrzynce
Stopiony bezpiecznik (fachowo nazywany diodą) w skrzynce bezpieczników wskazuje na przeciążenie lub zwarcie w obwodzie, który ten element zabezpieczał. W kontekście problemów z ładowaniem, może to oznaczać zwarcie w obwodzie kontrolki ładowania, w samym alternatorze, lub w innym miejscu, które jest z nim powiązane. Należy dokładnie prześledzić schemat skrzynki bezpieczników i zidentyfikować obwód, w którym znajduje się spalony element, aby znaleźć przyczynę awarii.
Problemy z połączeniami elektrycznymi i masą
Wiele pozornie skomplikowanych problemów elektrycznych w ciągnikach często sprowadza się do złych połączeń lub wadliwej masy.
Niska jakość masy i jej wpływ
Kiepska masa jest bardzo częstą przyczyną wielu usterek elektrycznych. Prawidłowa masa powinna wynosić około 0.0 V. Jeżeli masa jest słaba, może prowadzić do nietypowych zachowań układu, takich jak "skakanie" wskazań licznika MTh na maksimum po włączeniu świateł postojowych, co obserwowano w ciągniku Zetor 7211. Taka sama sytuacja może dotyczyć zegara temperatury. Niska jakość masy zakłóca stabilność napięć referencyjnych dla czujników i wskaźników, prowadząc do błędnych odczytów.
Podłączanie przekaźników i okablowanie

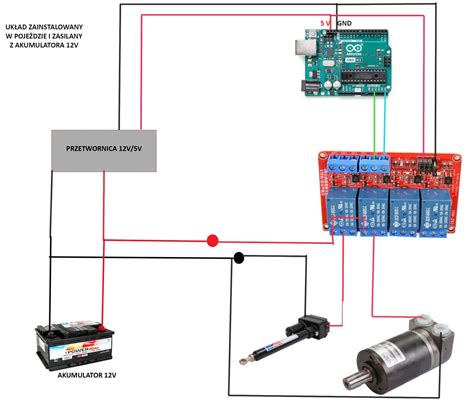

Odbudowa instalacji elektrycznej, zwłaszcza w starszych modelach takich jak Zetor 7711, często wiąże się z trudnościami w podłączeniu przewodów do przekaźników. Przekaźniki 12V 30A, znajdujące się np. w podsufitce, wymagają precyzyjnego połączenia zgodnie ze schematem. Ważne jest, aby biały kabel, który idzie w dach i jest od prawego górnego halogenu, po przełączeniu włącznika maska/dach miał tam prąd, tak jak w zielonym kablu. Brak zasilania na odpowiednim kablu uniemożliwia działanie urządzenia i wymaga sprawdzenia ciągłości obwodu, samego przełącznika oraz przekaźnika.
Podłączenie wycieraczki przedniej
Przednia wycieraczka w ciągniku zazwyczaj posiada dwa biegi, co oznacza, że jej silnik może pracować z różną prędkością. Prawidłowe podłączenie wymaga zrozumienia schematu elektrycznego silnika wycieraczki, który zwykle ma kilka przewodów: zasilanie dla biegu wolnego, zasilanie dla biegu szybkiego, masę oraz często przewód do funkcji parkowania (automatyczne zatrzymanie pióra w dolnej pozycji).
Schematy instalacji elektrycznej i ich znaczenie
Użytkownicy często dzielą się schematami instalacji elektrycznej, co jest nieocenioną pomocą w diagnostyce i naprawach. Dostępne są schematy dla wielu modeli ciągników Zetor, takich jak 5211, 6211, 7211, 5245, 6245, 7245, 7711 i 7745. Te materiały są fundamentalne do prawidłowego identyfikowania przewodów, przekaźników, bezpieczników i innych komponentów, zwłaszcza przy odbudowie lub modyfikacji instalacji.
Jak znaleźć zwarcie w obwodzie ❓Młody Elektryk 💪
Ogólne wskazówki diagnostyczne
W przypadku problemów z instalacją elektryczną w ciągniku, zaleca się rozpoczęcie diagnostyki od podstawowych kroków:
- Sprawdzenie połączeń masy: Upewnij się, że wszystkie punkty masy są czyste, nie skorodowane i dobrze dokręcone.
- Wymiana regulatora napięcia: Jeśli występują problemy z ładowaniem, a alternator jest sprawny, regulator napięcia jest często pierwszym podejrzanym elementem.
- Kontrola bezpieczników i przekaźników: Sprawdź wszystkie bezpieczniki i, jeśli to możliwe, przetestuj przekaźniki.
- Analiza schematów elektrycznych: Zawsze posługuj się odpowiednimi schematami, aby dokładnie zrozumieć, jak dany obwód powinien działać.
- Pomiary napięcia i ciągłości: Użyj multimetru do sprawdzenia napięcia w różnych punktach obwodu oraz do sprawdzenia ciągłości przewodów.
Pamiętaj, że w razie wątpliwości zawsze warto skonsultować się z doświadczonym elektrykiem samochodowym lub serwisem ciągników.
