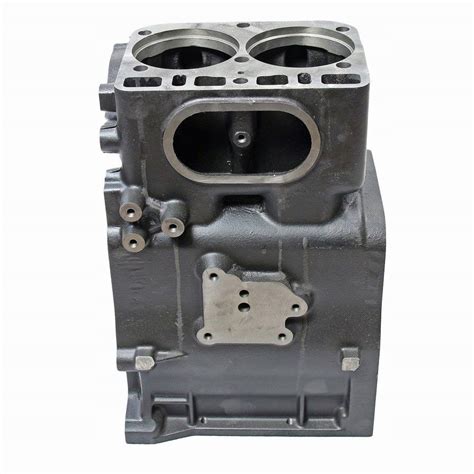

Naprawa pękniętego bloku silnika ciągnika Ursus C-330

Pęknięty blok silnika to poważna usterka, która może prowadzić do poważnych problemów eksploatacyjnych, takich jak wycieki płynów, spadek mocy czy nawet unieruchomienie pojazdu. Naprawa pękniętego bloku silnika wymaga precyzyjnych metod i odpowiednich materiałów, które zapewnią trwałość oraz odporność na wysokie temperatury i ciśnienie. W tym artykule przedstawiamy skuteczne sposoby na naprawę bloku silnika w ciągniku Ursus C-330, zarówno tymczasowe, jak i trwałe.

Przyczyny pęknięcia bloku silnika

Pęknięcia bloku silnika mogą wynikać z różnych przyczyn. Częstym problemem, z jakim muszą mierzyć się rolnicy po zimie, jest pęknięty blok silnika z powodu zamarznięcia wody w układzie chłodzenia. Ten problem występuje najczęściej w starszych ciągnikach, w których rolnicy zamiast płynu chłodniczego wlewają wodę. Powodem takiego działania jest przeważnie nieszczelna chłodnica, z której ucieka płyn, dlatego tańszym rozwiązaniem jest zalanie zwykłej wody. Jak wiadomo, płyn chłodniczy ma dużo niższą temperaturę zamarzania, bo około -37°C i nie doprowadza on do „rozsadzenia” bloku. Gdy układ zalany jest wodą, wtedy należy pamiętać o jego opróżnieniu po zakończonej pracy, jednak nie zawsze operator o tym pamięta i dochodzi do usterki. Inne przyczyny pęknięcia bloku silnika to:

• Przegrzanie silnika - brak odpowiedniego chłodzenia może prowadzić do deformacji i pęknięć w strukturze bloku. Długotrwałe działanie silnika przy bardzo wysokich temperaturach również może uszkodzić blok.
• Wadliwe odlewy fabryczne - niektóre bloki silnika mogą posiadać mikropęknięcia już na etapie produkcji, takie jak pęcherzyki gazów lub nierówności strukturalne, które stają się punktami słabego zapoczątkowania pęknięcia podczas eksploatacji.
• Obciążenia mechaniczne - nadmierna eksploatacja, uderzenia lub uszkodzenia spowodowane drganiami mogą doprowadzić do powstawania pęknięć.

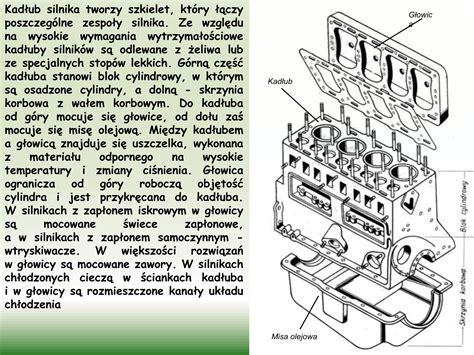

Diagnostyka uszkodzenia

Zanim przystąpisz do naprawy, warto dokładnie zlokalizować uszkodzenie i ocenić jego stopień. Możesz to zrobić za pomocą następujących metod:

• Oględziny wzrokowe - poszukaj widocznych pęknięć, nieszczelności oraz śladów wycieków oleju lub płynu chłodniczego.
• Test barwnikowy - zastosowanie specjalnych barwników fluorescencyjnych i lamp UV pozwala wykryć niewielkie pęknięcia.
• Badanie ciśnieniowe - sprawdzenie szczelności układu chłodzenia pozwala określić, czy blok jest nieszczelny.
• Metody ultradźwiękowe i rentgenowskie - stosowane w zaawansowanych naprawach, wykrywają mikropęknięcia niewidoczne gołym okiem.

Metody naprawy pękniętego bloku silnika

Istnieje wiele metod naprawy pękniętego bloku silnika, od tymczasowych po trwałe rozwiązania. Wybór odpowiedniej metody zależy od charakteru i rozmiaru pęknięcia oraz dostępnych zasobów.

1. Naprawa doraźna - stosowanie uszczelniaczy

Jeśli nie możesz przeprowadzić pełnej naprawy od razu, tymczasowym rozwiązaniem jest zastosowanie uszczelniaczy chemicznych do silnika. Takie środki działają poprzez uszczelnianie mikropęknięć, tworząc warstwę ochronną od wewnątrz.

• Zalety: szybka aplikacja, możliwość stosowania bez demontażu silnika.
• Wady: rozwiązanie tymczasowe, nie działa na większe uszkodzenia. Preparat uszczelniający do chłodnic może pomóc na jakiś czas.

2. Klejenie pęknięć za pomocą epoksydów

Nowoczesne kleje epoksydowe oferują wyjątkową wytrzymałość na wysokie temperatury i naciski, co czyni je doskonałym rozwiązaniem do napraw bloków silnika. Przykłady takich klejów to MULTIBOND-1613, MULTIBOND-1614, MULTIBOND-1623 i MULTIBOND-1632. Można także zapytać o produkty firmy AWIT z Torunia.

Jak zastosować epoksyd do naprawy bloku silnika?

• Przygotowanie powierzchni - dokładnie oczyść i odtłuść miejsce pęknięcia. Zalecane jest piaskowanie lub śrutowanie.
• Mieszanie składników - postępuj zgodnie z instrukcją produktu, mieszając składniki w odpowiednich proporcjach.
• Aplikacja kleju - nałóż warstwę epoksydu, dokładnie wcierając go w powierzchnię.
• Wzmocnienie - w przypadku głębszych pęknięć zaleca się zastosowanie siatki stalowej lub włókna szklanego.
• Utwardzanie - odczekaj zalecany czas (pełne utwardzenie może zająć do 7 dni).

Zalety metody epoksydowej:

• Szybka i stosunkowo prosta aplikacja.
• Wysoka odporność na temperatury i chemikalia.
• Możliwość obróbki mechanicznej po utwardzeniu.

Należy pamiętać, że klej będzie trzymał chwilę, później odpadnie. Jest to najmniej trwała metoda.

3. Spawanie bloku silnika

W przypadku większych pęknięć możliwe jest ich napawanie przy użyciu różnych technik spawalniczych. Spawanie bloku wymaga doświadczenia oraz zastosowania odpowiednich parametrów, aby uniknąć dalszych uszkodzeń wynikających z naprężeń cieplnych.

• Spawanie metodą TIG - stosowane głównie do bloków aluminiowych, ale również do żeliwnych. Wymaga rozbiórki bloku do gołego, fazowania krawędzi, grzania do międzyściegowej, spawania niklem, wygrzewania odprężającego i szlifu górnej powierzchni.
• Spawanie metodą MIG/MAG - często stosowane do napraw żeliwnych bloków silnika.
• Spawanie metodą MMA (elektrodą otuloną) - wykorzystywane w naprawach awaryjnych, przy użyciu specjalnych elektrod ferro-niklowych, które będą nadawały się do spawania części żeliwa szarego, sferoidalnego i ciągliwego. Spawanie żeliwa wymaga pewnej wprawy i nie każdy może wykonać je prawidłowo.

Spawanie na zimno: Najczęstszą metodą jest spawanie na zimno, które odbywa się w temperaturze około 70°C. Należy więc podgrzać wstępnie miejsce, w którym będzie odbywało się spawanie. Ważne jest to, aby nie spawać ciągiem, ponieważ powstaną zbyt duże naprężenia. Najlepszym rozwiązaniem będzie kładzenie spoin o długości około 10 mm i rozklepanie ich młotkiem. Można to zaspawać na zimno nawet zwykłą spawarką transformatorową stosując odpowiednie elektrody do spawania żeliwa na zimno. Spawać należy krótkimi cyklami, cały czas czyszcząc spaw.

Przygotowanie do spawania: Należy wszystko z danej strony wykręcić i usunąć, tak aby był dobry dostęp do bloku. Końce pęknięcia nawiercić delikatnie, a całe pęknięcie zeszlifować szlifierką, najlepiej "precyzyjną", tworząc dość szeroki i głęboki rowek. Ważne jest również wykonanie niewielkich otworów o średnicy około 5 mm na końcach pęknięcia, co służy zapobieganiu powiększania się pęknięcia. Firmy specjalizujące się w spawaniu oferują często gwarancję na wykonaną usługę, jak np. Moto-szlif w Stalowej Woli.

4. Wstawianie tulei lub kołków naprawczych (Kołkowanie/Szycie)

Metoda, która może dobrze sprawdzić się przy pękniętym bloku silnika, to tzw. kołkowanie. W przypadku pęknięć, aby zabezpieczyć przed dalszym pękaniem, należy nawiercić otwory, a także pęknięcie naciąć. Można to zszyć. Wiercisz otwór na końcu pęknięcia, gwintujesz tylko jedynką np. M6 i wkręcasz na klej gwintowany pręt. Obcinasz pręt równo z powierzchnią bloku, po czym wiercisz następny otwór, tak aby zachodził na poprzedni na 1/4-1/3. Powtarzasz czynność z pierwszego punktu i tak dalej do drugiego końca pęknięcia. Pierwszym etapem podczas wykonywania tej operacji jest nawiercanie wzdłuż pęknięcia, następnie należy nagwintować powstały otwór i wkręcić w niego np. miedziane wkręty. Wykonuje się to stopniowo wzdłuż „rysy”. Ważne jest, aby kolejno umieszczany wkręt nachodził na poprzedni. Dzięki temu mamy pewność, że pęknięcie zostanie całkowicie zniwelowane i nie będzie dochodziło do nieszczelności. Ważne jest, aby używać drutu miedzianego, ponieważ mosiężny jest za twardy.

5. Metoda Metalock

Metalock jest jedną z najlepszych metod podczas naprawy pękniętych czy wyłamanych odlewów z żeliwa. Proces ten jest czysto mechaniczny i nie powoduje naprężeń powstałych podczas obróbki cieplnej, jak ma to miejsce podczas spawania. Naprawa metodą Metalock polega na wbijaniu specjalnych, połączonych ze sobą klinów w uprzednio przygotowane otwory wzdłuż i w poprzek pęknięcia. Specjalne kliny wykonane są z niklu, co sprawia, że zachowują one wysoką plastyczność. Dzięki temu stanowią one jedność z materiałem, z którego wykonany jest naprawiany element. Niekiedy ścianka, na której występuje pęknięcie, nie nadaje się do „szycia” i konieczne może być wyrwanie fragmentu bloku. Zaletami naprawy metodą Metalock jest zachowanie stanu oryginalnej powierzchni, minimalizacja naprężeń oraz fakt, że obszar pęknięcia jest całkowicie zimny. Metoda ta może doskonale sprawdzić się podczas naprawy np. bloku silnika od zabytkowego ciągnika, kiedy właścicielowi zależy na zachowaniu oryginalnego wyglądu oraz przywróceniu silnika do całkowitej sprawności.

Pęknięcia między tulejami a sens naprawy

Dyskusje wśród użytkowników często dotyczą pęknięć bloku silnika między tulejami. Wiele osób sugeruje, że pęknięcia między tulejami mogą nie wpływać na funkcjonowanie silnika, o ile nie powodują wycieków. Niektórzy twierdzą, że dopóki nie puszcza wody do oleju, nie ma sensu się "mazać", ponieważ po założeniu głowicy i skręceniu śrub ta ścianka nie pracuje. Można z tym jeździć wiele lat.

Z drugiej strony, pęknięcie bloku między tulejami mokrymi kwalifikuje blok do wymiany. Nikt, kto spawa bloki, tego nie pospawa, bo to nie ma sensu. A jak pospawa, to po spawaniu trzeba zawieźć blok do frezowania lub tulejowania otworów pod tuleje i nikt normalny nie udzieli na to gwarancji, jak zobaczy, że ktoś spawał między tulejami. Każdy montaż i demontaż silnika powoduje inne naprężenia w bloku, a ciągnik powinien być niezawodny.

W przypadku mocniejszych ciągników mamy do czynienia z dużo większą i bardziej skomplikowaną jednostką i wymiana może okazać się nieopłacalna.

Kiedy warto rozważyć wymianę bloku silnika?

Niektóre przypadki pęknięć są na tyle poważne, że naprawa może być nieopłacalna. Warto rozważyć wymianę bloku, jeśli:

• Pęknięcie jest bardzo duże i obejmuje kluczowe elementy konstrukcyjne, na przykład pęknięcie na długości tulei od samej góry do dołu.
• Powtarzające się problemy z nieszczelnościami mimo napraw.
• Koszt naprawy przewyższa wartość nowego lub regenerowanego bloku. Gdy mamy do czynienia ze starszym i mniejszym ciągnikiem, do którego bez problemu można kupić blok na wymianę, to będzie to najlepsze rozwiązanie.
